Dodge Viper SRT-10 (ZB). Manual - part 215





(34) Remove remaining adapter bolt and pry trans-

mission case upward. Remove offset lever from shift
rail and case from adapter plate (Fig. 32).

(35) Remove reverse rail assembly (Fig. 33).

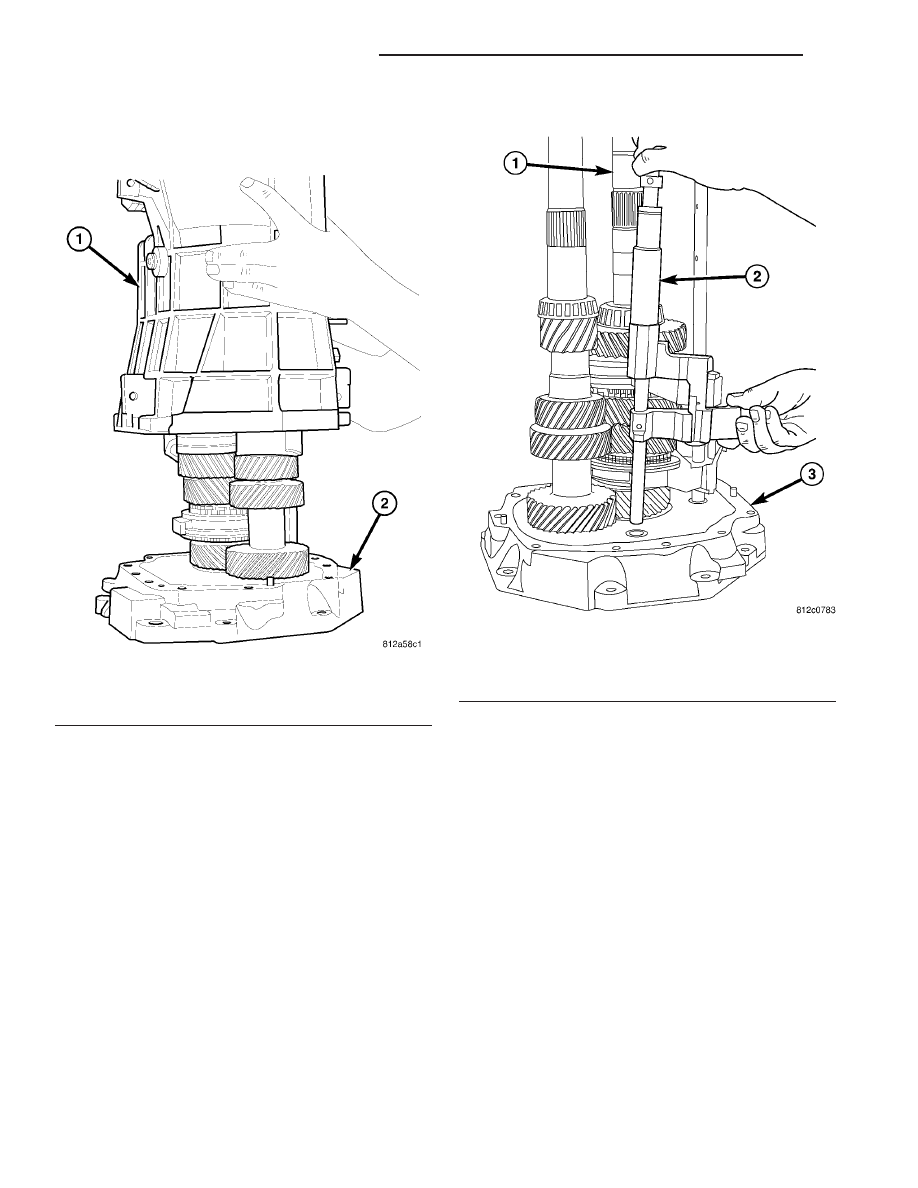

Fig. 32 TRANSMISSION CASE

1 - CASE
2 - ADAPTER

Fig. 33 REVERSE SHAFT RAIL ASSEMBLY

1 - MAINSHAFT
2 - REVERSE SHIFT RAIL
3 - ADAPTER

21 - 12

MANUAL TRANSMISSION - T56

ZB

MANUAL TRANSMISSION - T56 (Continued)

(36) Tilt countershaft sideways and lift mainshaft

and shift rail assemblies out of adapter plate (Fig.
34).

(37) Remove countershaft assembly (Fig. 35).

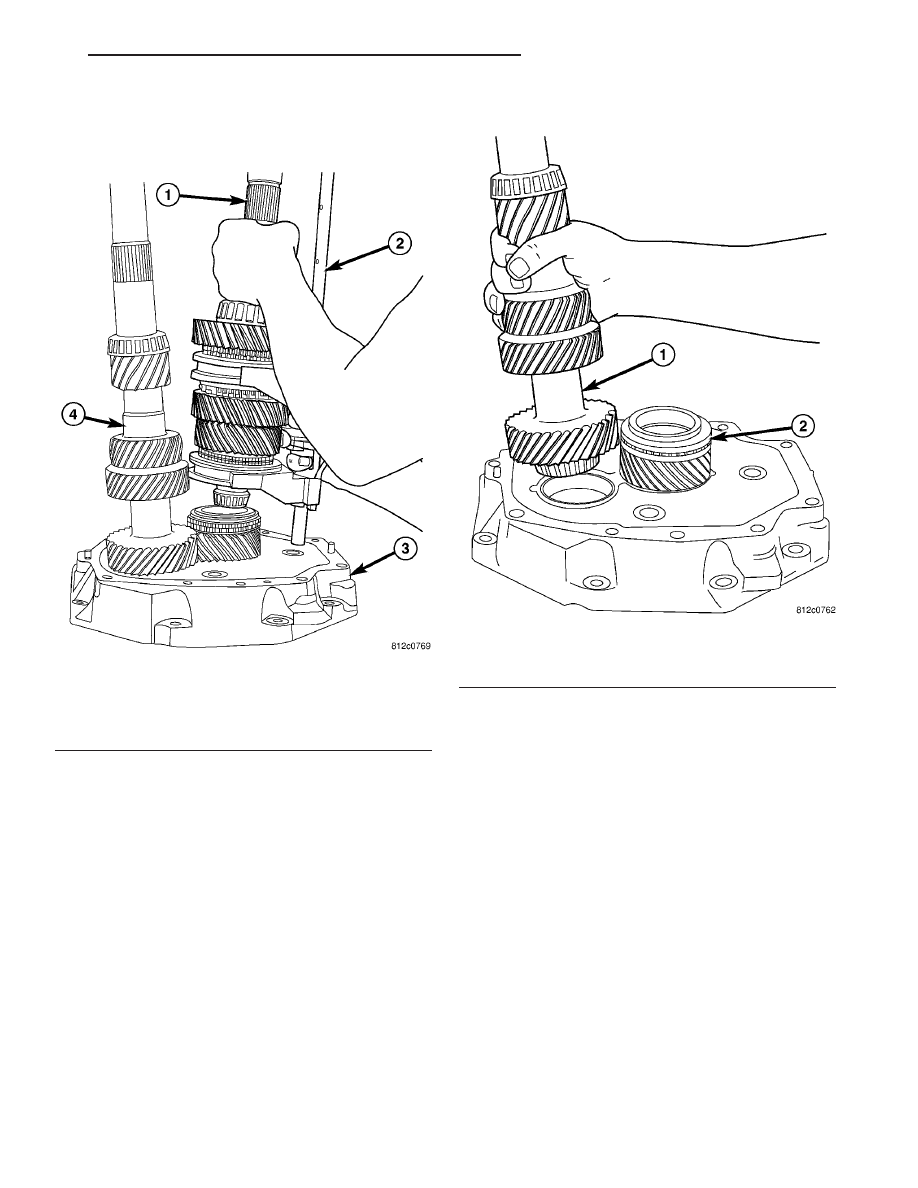

Fig. 34 MAINSHAFT AND SHIFT RAIL

1 - MAINSHAFT
2 - SHIFT RAIL
3 - ADAPTER
4 - COUNTERSHAFT

Fig. 35 COUNTERSHAFT

1 - COUNTERSHAFT
2 - INPUT SHAFT

ZB

MANUAL TRANSMISSION - T56

21 - 13

MANUAL TRANSMISSION - T56 (Continued)

(38) Remove input shaft from adapter (Fig. 36).

MAINSHAFT

CAUTION: Mainshaft snap rings are not inter-
changeable.

(1) Remove and discard mainshaft O-ring (Fig. 37).

NOTE: O-ring is used to hold mainshaft bearing in
place during manufacturing only.

(2) Remove rear mainshaft bearing (Fig. 38).

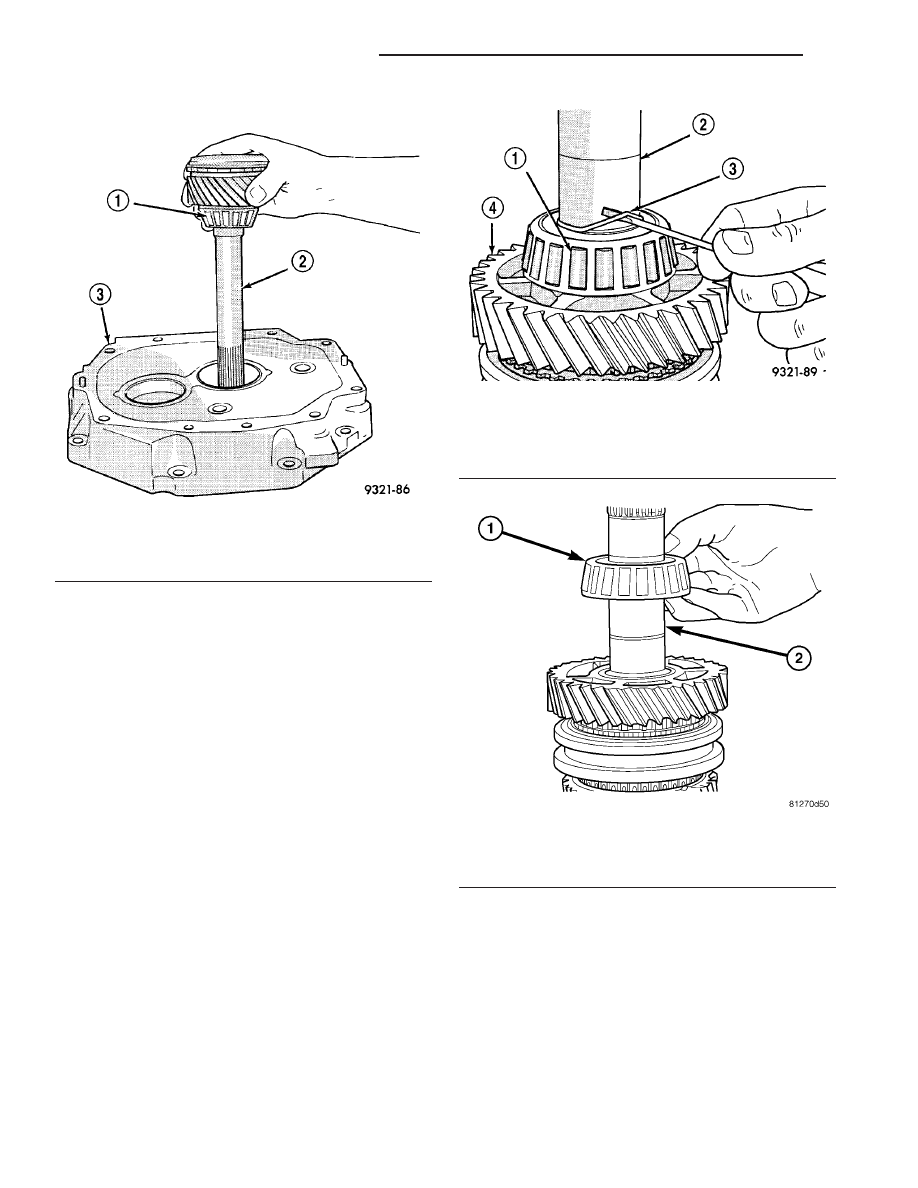

Fig. 36 INPUT SHAFT

1 - BEARING
2 - INPUT SHAFT
3 - ADAPTER

Fig. 37 MAINSHAFT O-RING

1 - BEARING
2 - MAIN SHAFT
3 - O-RING
4 - FIRST GEAR

Fig. 38 MAINSHAFT BEARING

1 - BEARING
2 - MAINSHAFT

21 - 14

MANUAL TRANSMISSION - T56

ZB

MANUAL TRANSMISSION - T56 (Continued)

(3) Remove first gear and bearing from mainshaft

(Fig. 39).

(4) Remove 1-2 synchronizer snap ring from main-

shaft (Fig. 40).

(5) Remove 1-2 thrust washer and blocker ring

assembly from mainshaft (Fig. 41).

(6) Press second gear and synchronizer hub off

mainshaft with Splitter 9375 (Fig. 42).

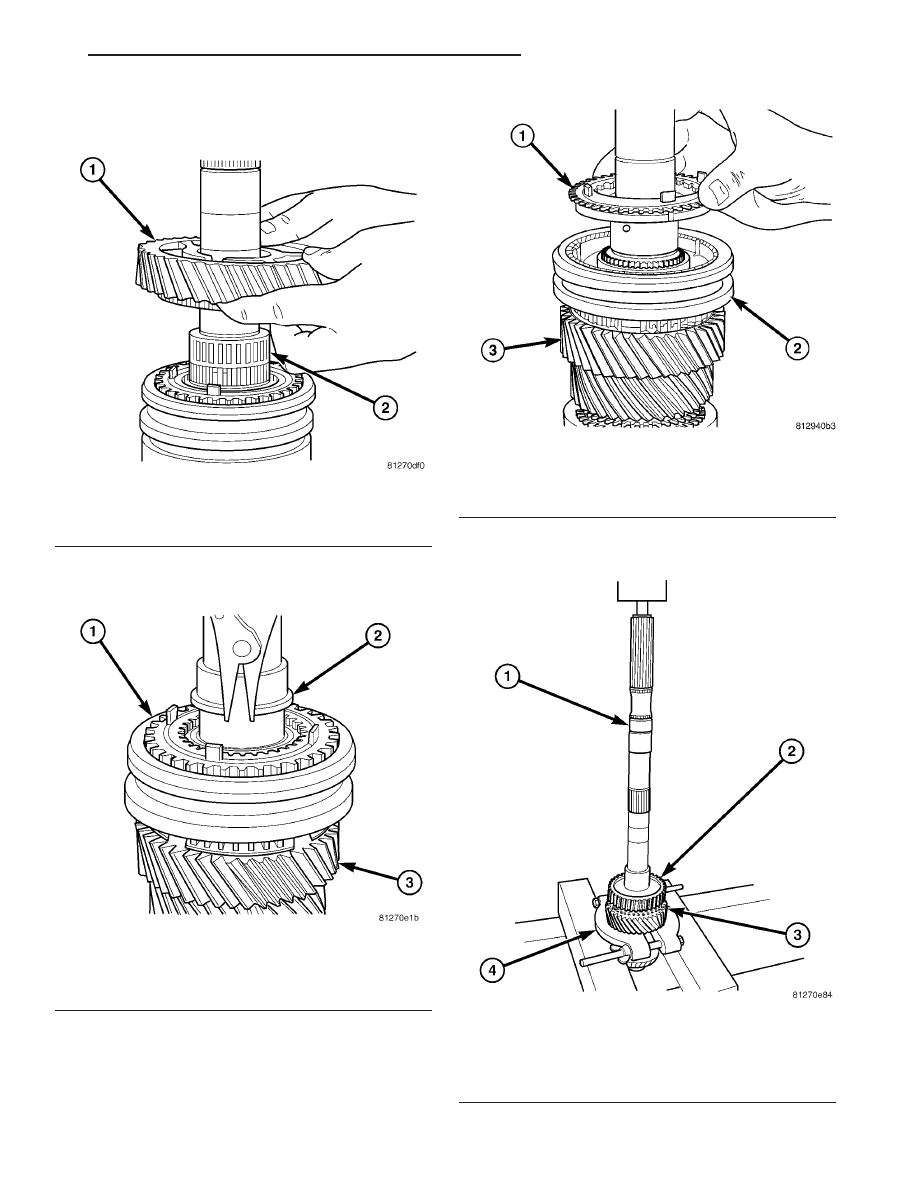

Fig. 39 FIRST GEAR

1 - FIRST GEAR
2 - BEARING

Fig. 40 1-2 SYNCHRONIZER SNAP RING

1 - 1-2 SYNCHONIZER
2 - SNAP RING
3 - SECOND GEAR

Fig. 41 1-2 THRUST WASHER & BLOCKER RING

1 - THRUST WASHER/BLOCKER RING
2 - SYNCHRONIZER
3 - SECOND GEAR

Fig. 42 SECOND GEAR

1 - MAINSHAFT
2 - SYNCHRONIZER
3 - SECOND GEAR
4 - SPLITTER

ZB

MANUAL TRANSMISSION - T56

21 - 15

MANUAL TRANSMISSION - T56 (Continued)
