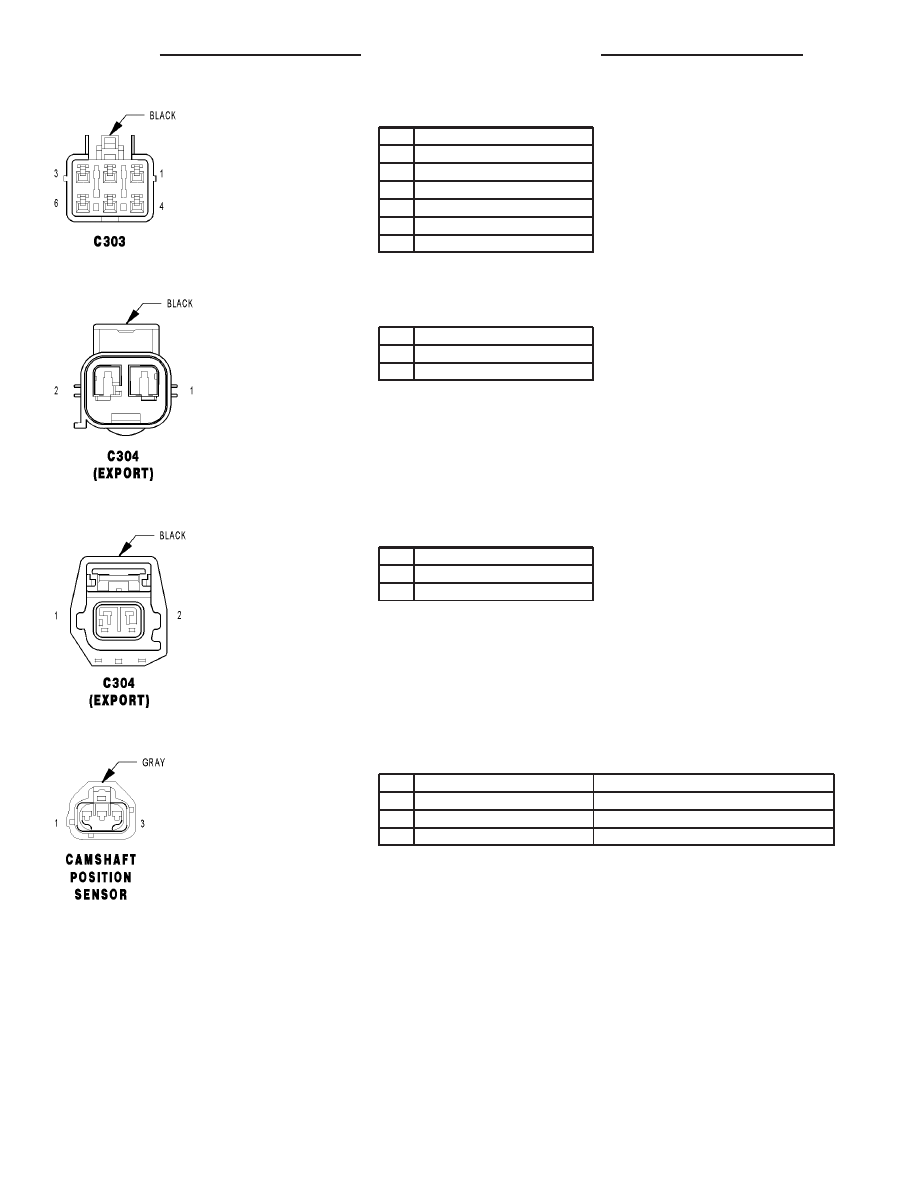

C303 - BLACK (DECKLID JUMPER SIDE)

CAV

CIRCUIT

1

G78 20VT/OR

2

L50 20WT/TN

3

L7 20WT/YL

4

Z1 20BK

5

Q2 18WT

6

-

C304 (EXPORT) - BLACK (REAR FOG LAMP

SIDE)

CAV

CIRCUIT

1

J1 18WT

2

Z1 18BK

C304 (EXPORT) - BLACK (BODY SIDE)

CAV

CIRCUIT

1

J1 16WT/DB

2

Z1 16BK/DG

CAMSHAFT POSITION SENSOR - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

K44 18DB/GY

CAMSHAFT POSITION SENSOR SIGNAL

2

K900 20DB/DG

SENSOR GROUND

3

F855 20PK/YL

5V SUPPLY

8W - 80 - 30

8W-80 CONNECTOR PIN-OUTS

ZB

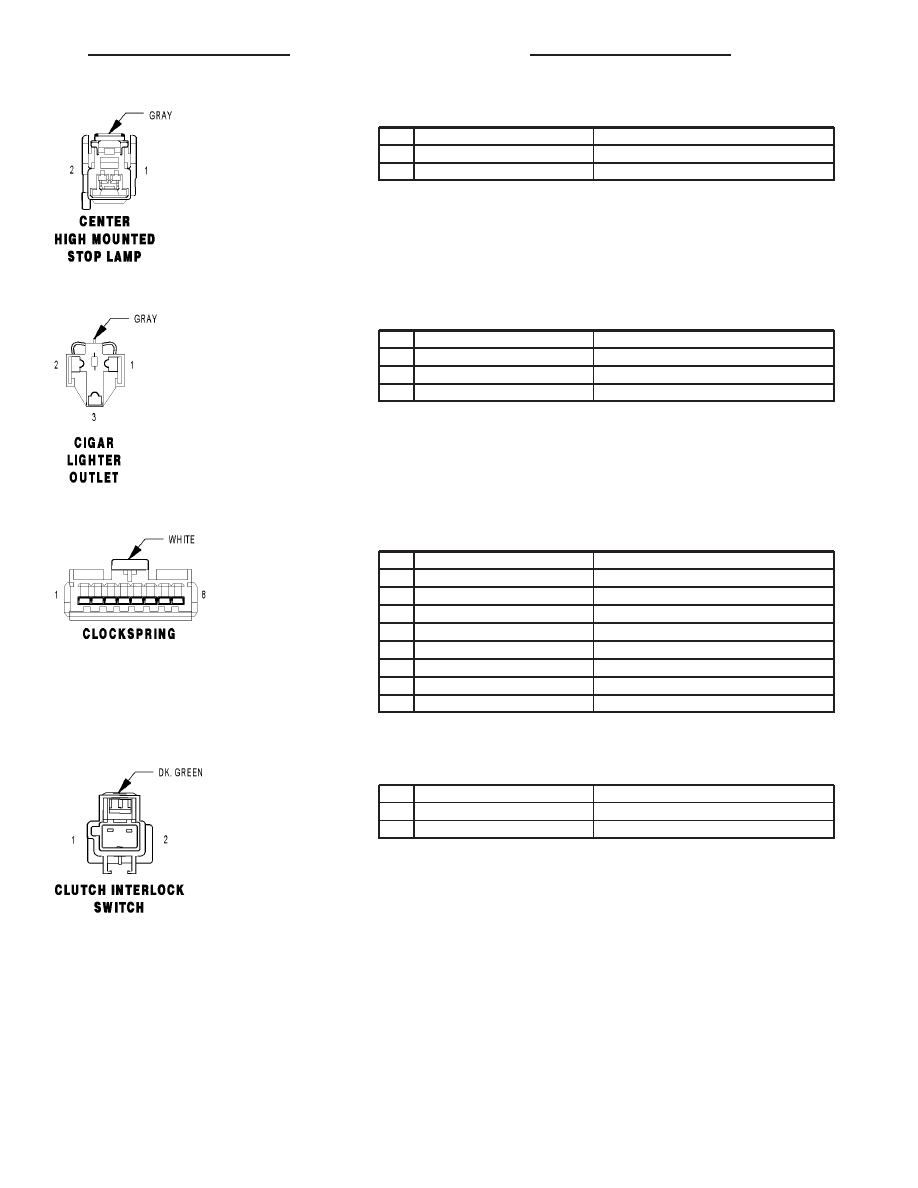

CENTER HIGH MOUNTED STOP LAMP - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

L50 20WT/TN

BRAKE LAMP SWITCH OUTPUT

2

Z1 20BK

GROUND

CIGAR LIGHTER OUTLET - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

A105 16DB/RD

FUSED B(+)

2

-

-

3

Z1 16BK

GROUND

CLOCKSPRING - WHITE 8 WAY

CAV

CIRCUIT

FUNCTION

1

R45 20LG/OR

DRIVER SQUIB 1 LINE 2

2

R43 20LG/BR

DRIVER SQUIB 1 LINE 1

3

R63 20LG/WT

DRIVER SQUIB 2 LINE 2

4

R61 20LG/VT

DRIVER SQUIB 2 LINE 1

5

-

-

6

X920 20GY/OR

RADIO CONTROL MUX RETURN

7

X20 20GY/WT

RADIO CONTROL MUX

8

X3 20DG/VT

HORN SWITCH SENSE

CLUTCH INTERLOCK SWITCH - DK. GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

1

T141 20YL/OR

STARTER SWITCH SENSE

2

F45 20PK/OR

FUSED IGNITION SWITCH OUTPUT (START)

ZB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 31

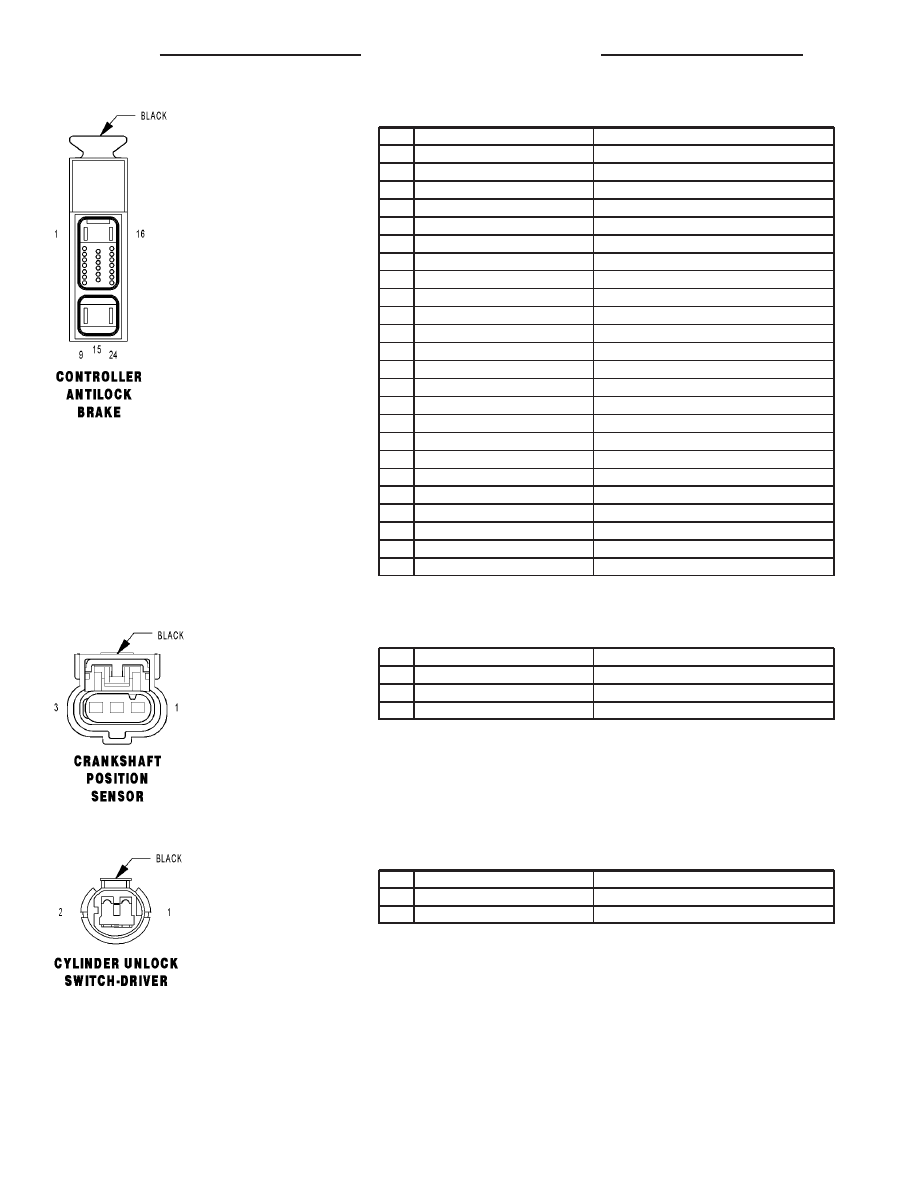

CONTROLLER ANTILOCK BRAKE - BLACK 24 WAY

CAV

CIRCUIT

FUNCTION

1

Z107 12BK/DB

GROUND

2

B1 18DG/OR

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

3

B2 18DG/LB

RIGHT REAR WHEEL SPEED SENSOR 12V SUPPLY

4

-

-

5

D25 20WT/VT

PCI BUS

6

B6 18DG/WT

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL

7

B7 18DG/VT

RIGHT FRONT WHEEL SPEED SENSOR 12V SUPPLY

8

D24 20DB/WT

FLASH ABS

9

A111 12DG/RD

FUSED B(+)

10

F20 18PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN)

11

-

-

12

-

-

13

G7 18VT/OR

VEHICLE SPEED SENSOR SIGNAL

14

-

-

15

-

-

16

Z127 12BK/DG

GROUND

17

-

-

18

L50 20WT/TN

BRAKE LAMP SWITCH OUTPUT

19

B3 18DG/YL

LEFT REAR WHEEL SPEED SENSOR SIGNAL

20

B4 18DG/GY

LEFT REAR WHEEL SPEED SENSOR 12V SUPPLY

21

-

-

22

B8 18DG/TN

LEFT FRONT WHEEL SPEED SENSOR SIGNAL

23

B9 18DG/LG

LEFT FRONT WHEEL SPEED SENSOR 12V SUPPLY

24

A107 12TN/RD

FUSED B(+)

CRANKSHAFT POSITION SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

F855 20PK/YL

5V SUPPLY

2

K900 20DB/DG

SENSOR GROUND

3

K24 18BR/LB

CRANKSHAFT POSITION SENSOR SIGNAL

CYLINDER UNLOCK SWITCH-DRIVER - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G163 20VT/LB

DRIVER CYLINDER UNLOCK SWITCH MUX

2

P901 20OR/LB

DRIVER DOOR SWITCH RETURN

8W - 80 - 32

8W-80 CONNECTOR PIN-OUTS

ZB

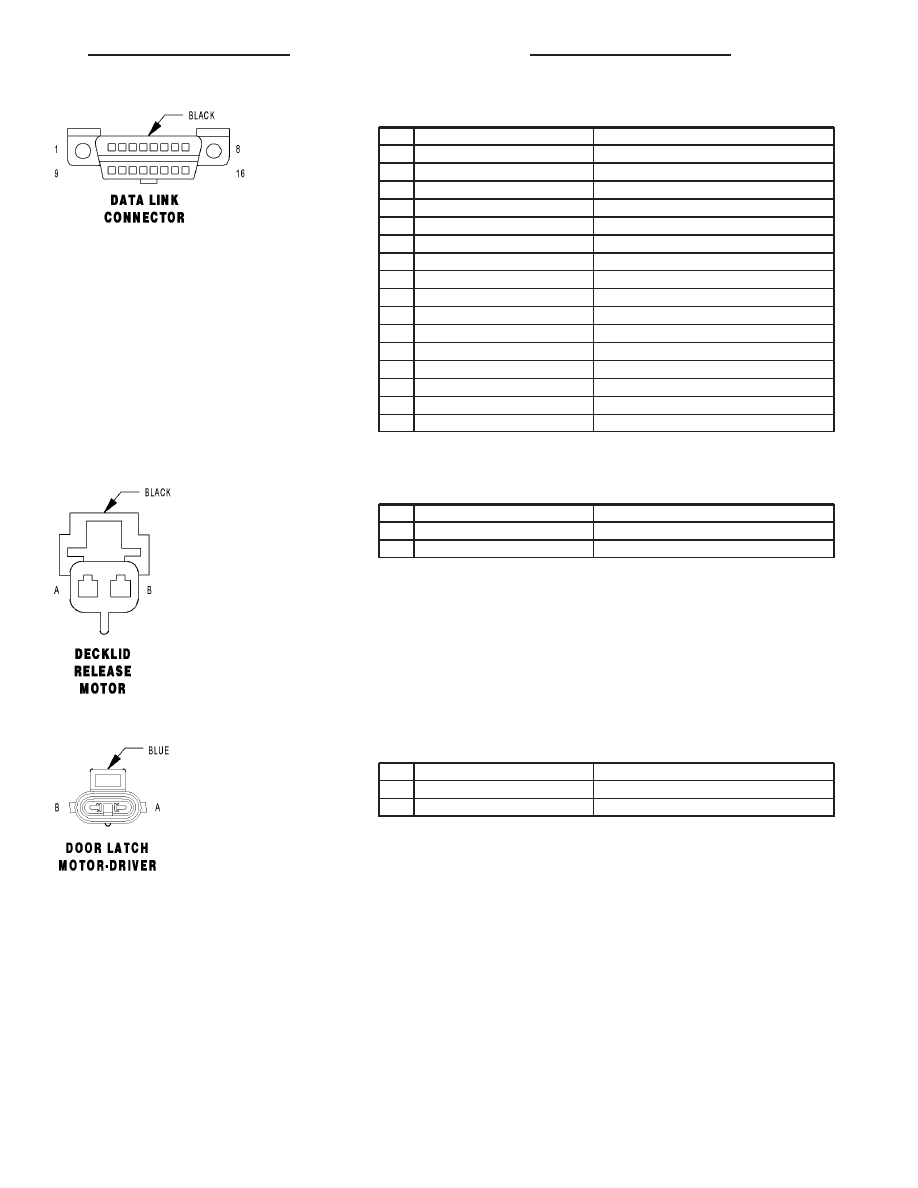

DATA LINK CONNECTOR - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20WT/VT

PCI BUS

3

-

-

4

Z2 20BK/LG

GROUND

5

Z11 18BK/LG

GROUND

6

D20 20WT/LG

SCI RECEIVE

7

D21 20WT/BR

SCI TRANSMIT

8

-

-

9

D23 20WT/OR

FLASH PROGRAM ENABLE

10

D24 20DB/WT

FLASH ABS

11

-

-

12

-

-

13

-

-

14

-

-

15

-

-

16

A105 18DB/RD

FUSED B(+)

DECKLID RELEASE MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

Q2 18WT

DECKLID RELEASE DRIVER

B

Z1 20BK

GROUND

DOOR LATCH MOTOR-DRIVER - BLUE 2 WAY

CAV

CIRCUIT

FUNCTION

A

P129 18LG/TN

DRIVER DOOR UNLATCH RETURN

B

P127 18OR/LG

DRIVER DOOR UNLATCH DRIVER

ZB

8W-80 CONNECTOR PIN-OUTS
