Dodge Viper SRT-10 (ZB). Manual - part 145

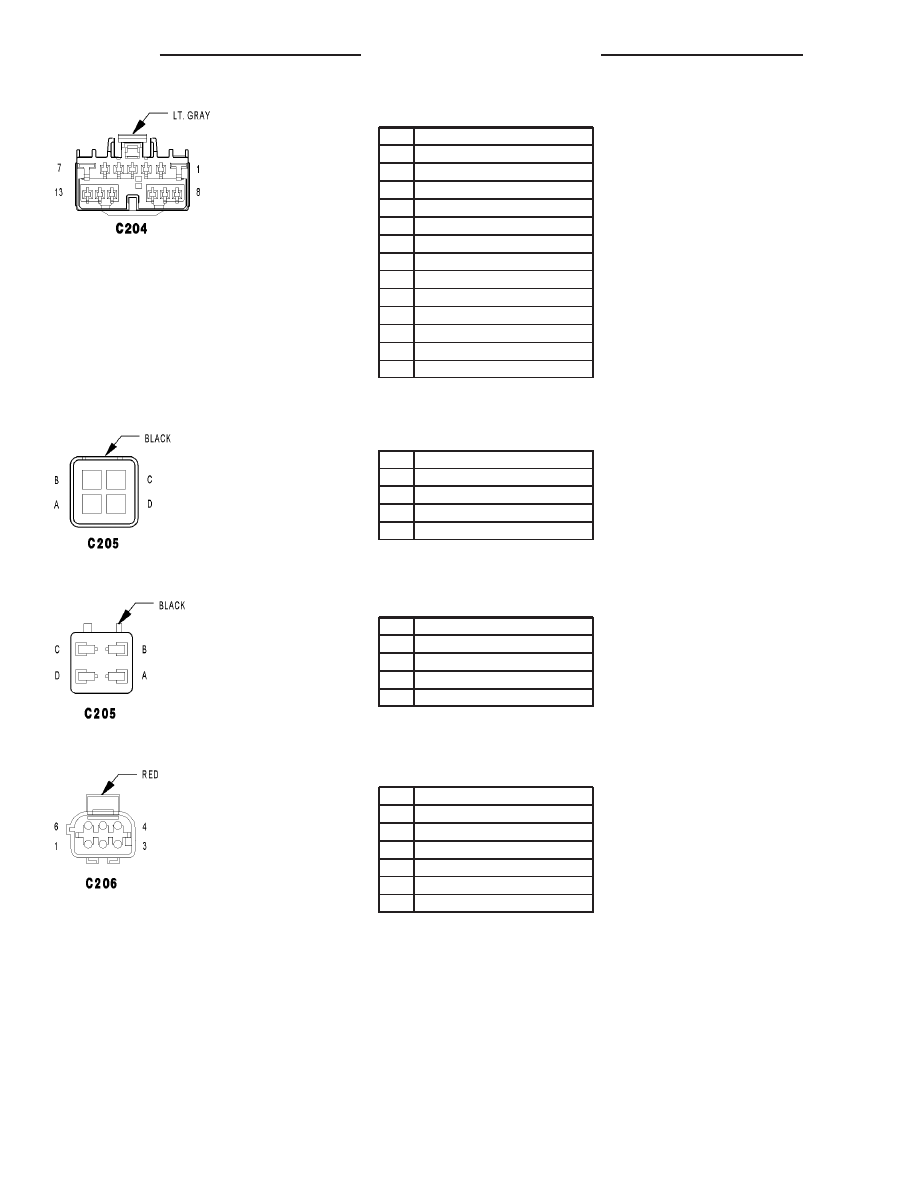

C204 - LT. GRAY (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

C7 12DB

2

C34 20DB/RD

3

C73 14DB/VT

4

C32 20DB/TN

5

C71 16DB/BR

6

C35 20LB/OR

7

C75 12DB/GY

8

C801 20DB/OR

9

C72 16OR

10

C33 20LB/BR

11

-

12

-

13

-

C205 - BLACK (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

A

Z1 20BK

B

M24 20BK/BR

C

M27 20BK/DB

D

G69 20BK/OR

C205 - BLACK (MIRROR JUMPER SIDE)

CAV

CIRCUIT

A

Z1 20BK

B

M24 20BK/BR

C

M27 20BK/DB

D

G69 20BK/OR

C206 - RED (CONSOLE JUMPER SIDE)

CAV

CIRCUIT

1

A105 16DB/RD

2

R4 20OR/LB

3

R6 20VT/LB

4

Z1 16BK

5

-

6

-

8W - 80 - 26

8W-80 CONNECTOR PIN-OUTS

ZB

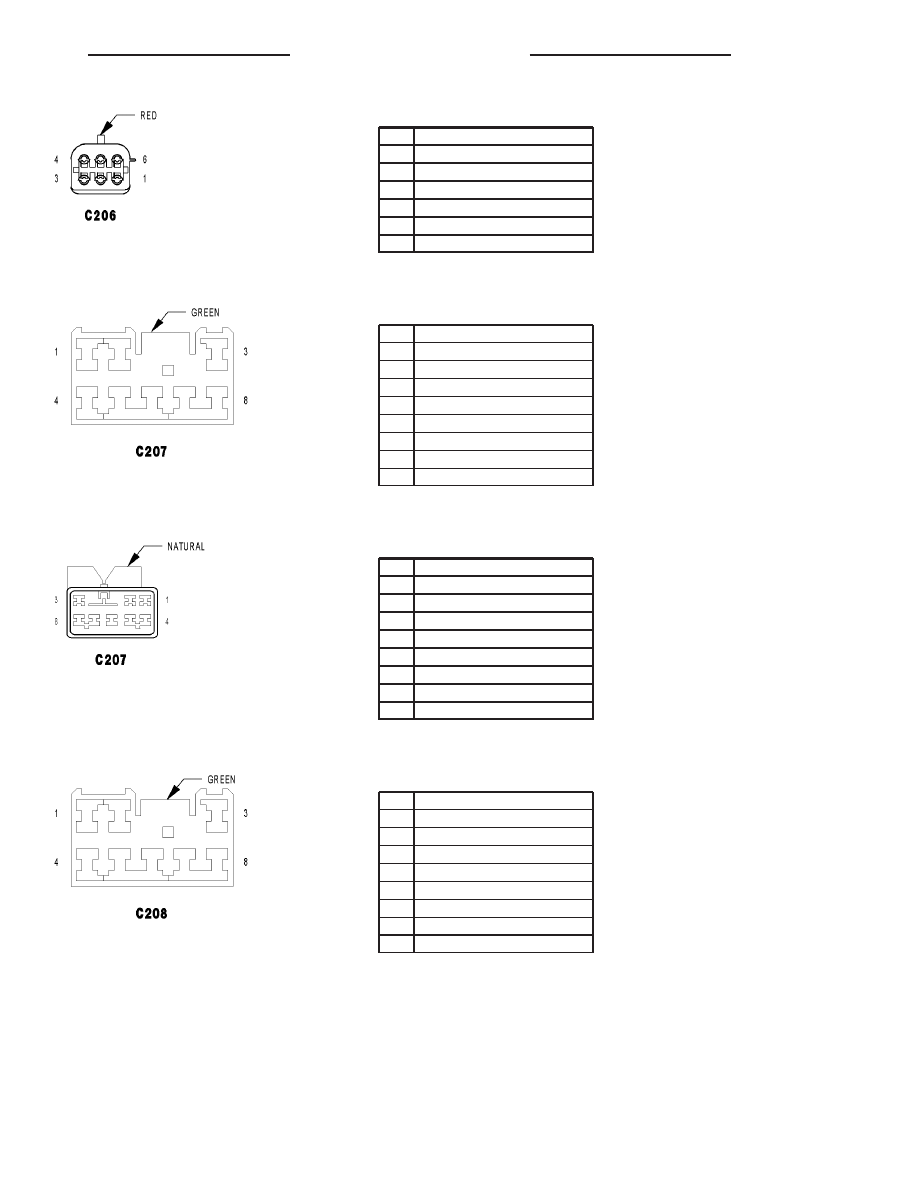

C206 - RED (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

A105 18DB/RD

2

R4 20OR/LB

3

R6 20VT/LB

4

Z1 16BK

5

-

6

-

C207 - GREEN (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

-

2

P128 18LG/DG

3

Q122 14OR/YL

4

P126 18LG/OR

5

X202 18DG/VT

6

X292 18DG/YL

7

-

8

-

C207 - NATURAL (PASSENGER DOOR SIDE)

CAV

CIRCUIT

1

-

2

P128 18LG/DG

3

Q122 14OR/YL

4

P126 18LG/OR

5

X202 18DG/VT

6

X292 18DG/YL

7

-

8

-

C208 - GREEN (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

P125 20LG/YL

2

P129 18LG/TN

3

Q21 18OR/WT

4

P127 18OR/LG

5

X201 18GY/VT

6

X291 18GY/YL

7

-

8

-

ZB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 27

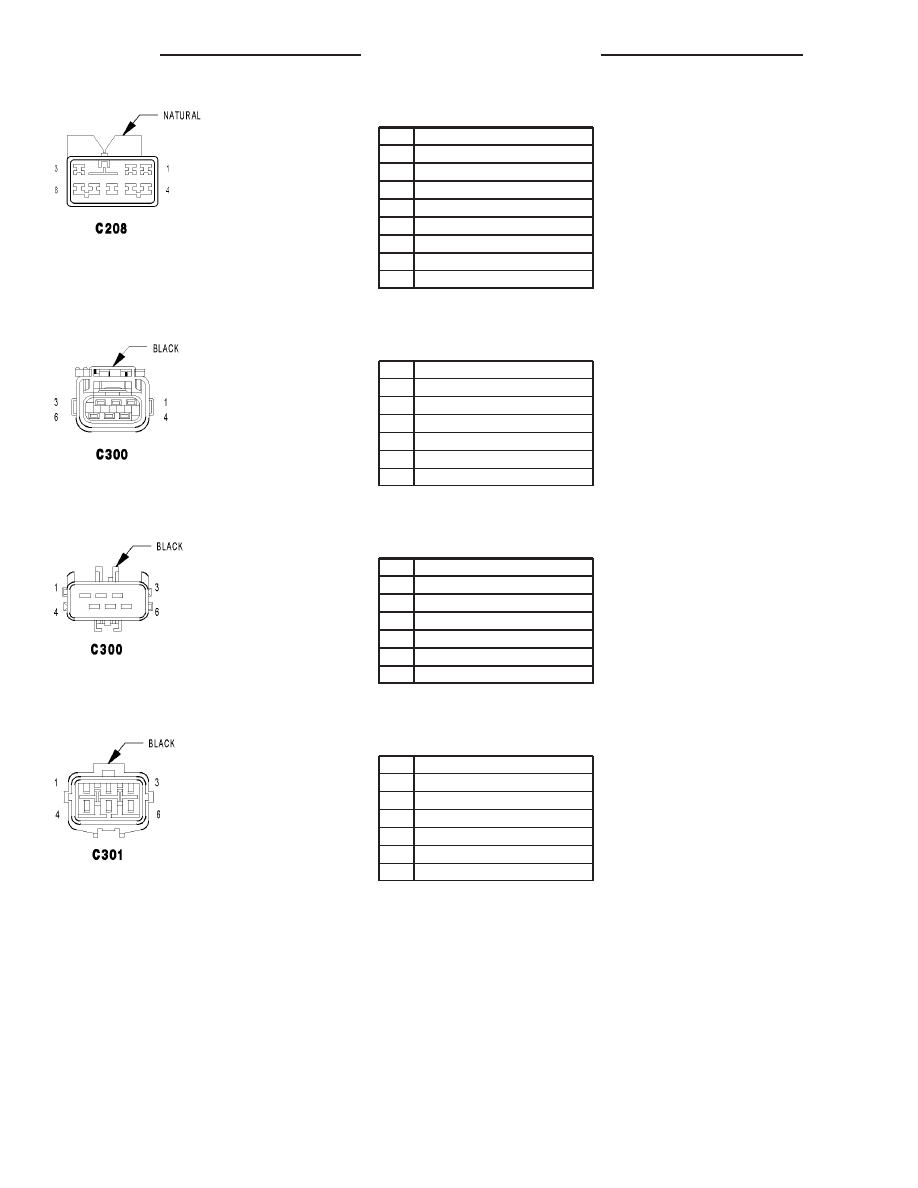

C208 - NATURAL (DRIVER DOOR SIDE)

CAV

CIRCUIT

1

P125 20LG/YL

2

P129 18LG/TN

3

Q21 18OR/WT

4

P127 18OR/LG

5

X201 18GY/VT

6

X291 18GY/YL

7

-

8

-

C300 - BLACK (BODY SIDE)

CAV

CIRCUIT

1

F20 20PK/WT

2

L1 20WT/LG

3

K33 20DB/LG

4

F242 20PK

5

K136 20LB/BK

6

-

C300 - BLACK (TRANSMISSION SIDE)

CAV

CIRCUIT

1

F20 20PK/WT

2

L1 20WT/LG

3

K33 20DB/LG

4

F242 20PK

5

K136 20LB/BK

6

-

C301 - BLACK (BODY SIDE)

CAV

CIRCUIT

1

Z1 18BK

2

L7 20WT/YL

3

L50 20WT/TN

4

L63 20WT/DG

5

-

6

L1 20WT/LG

8W - 80 - 28

8W-80 CONNECTOR PIN-OUTS

ZB

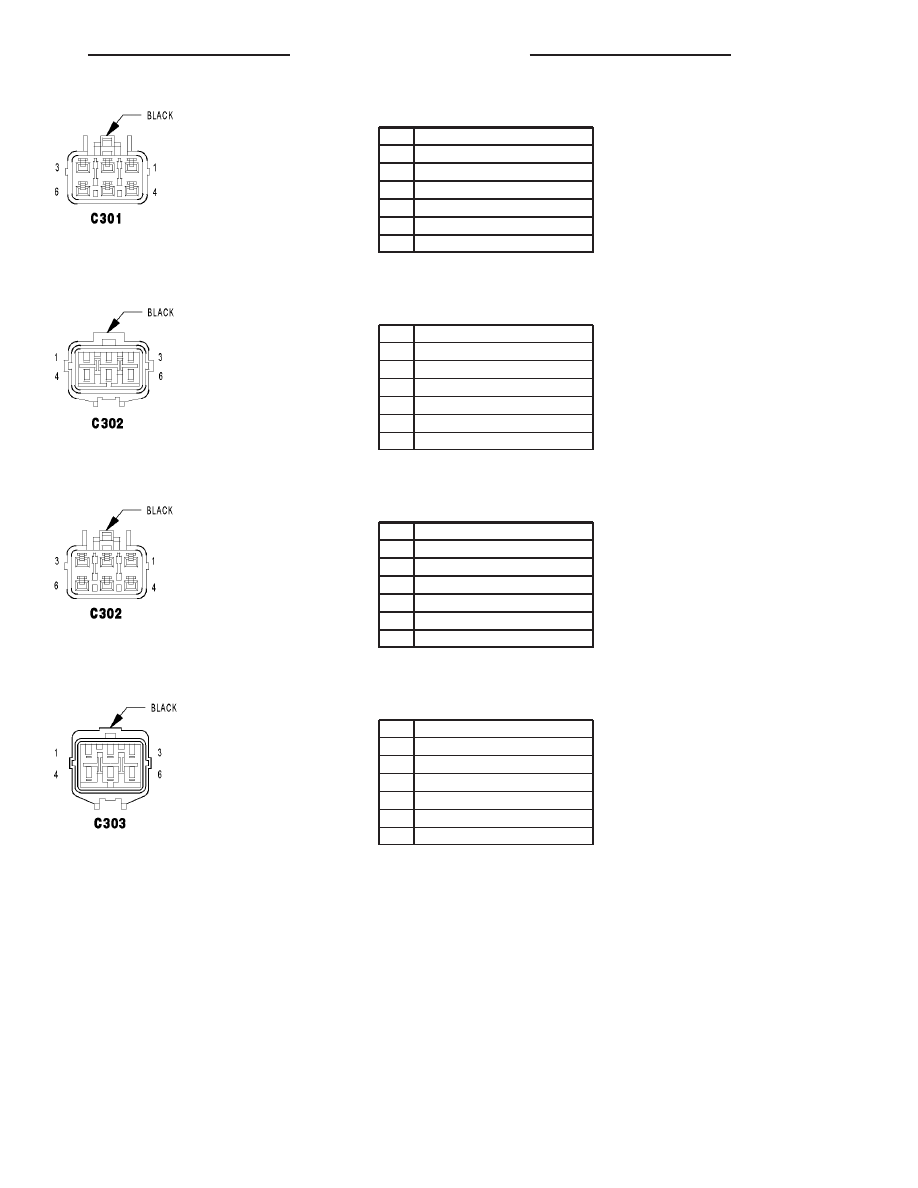

C301 - BLACK (LEFT TAIL LAMP SIDE)

CAV

CIRCUIT

1

Z1 18BK

2

L7 20WT/YL

3

L50 20WT/TN

4

L63 20WT/DG

5

-

6

L1 20WT/LG

C302 - BLACK (BODY SIDE)

CAV

CIRCUIT

1

Z1 18BK

2

L7 20WT/YL

3

L50 20WT/TN

4

L62 20WT/RD

5

-

6

L1 20WT/LG

C302 - BLACK (RIGHT TAIL LAMP SIDE)

CAV

CIRCUIT

1

Z1 18BK

2

L7 20WT/YL

3

L50 20WT/TN

4

L62 20WT/RD

5

-

6

L1 20WT/LG

C303 - BLACK (BODY SIDE)

CAV

CIRCUIT

1

G78 20VT/OR

2

L50 20WT/TN

3

L7 20WT/YL

4

Z1 20BK

5

Q2 18WT

6

-

ZB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 29
