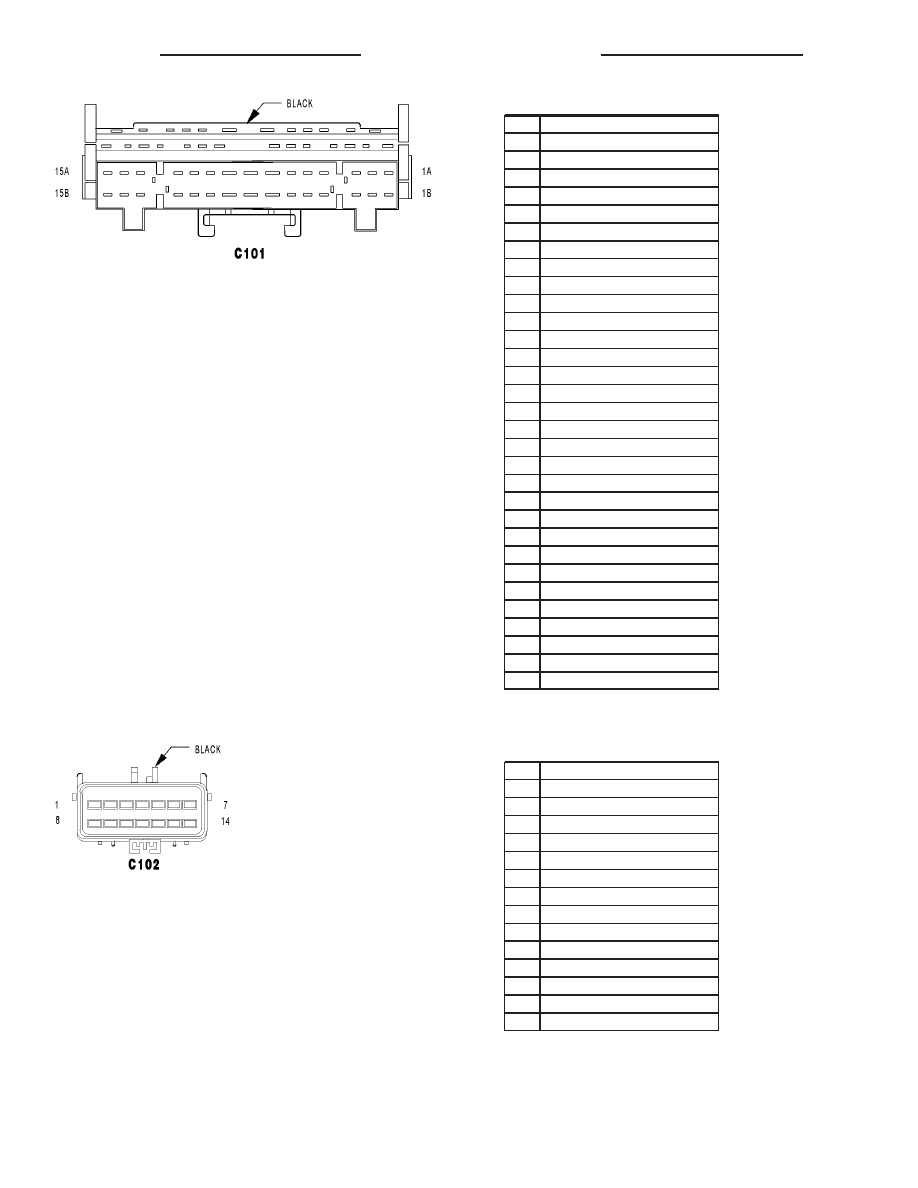

C101 - BLACK (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1A

F12 20PK

1B

F20 20PK/WT

2B

-

2A

J2 18DB/LG (EXPORT)

3A

F45 20PK/OR

3B

K29 20WT

4B

J3 18VT/WT (EXPORT)

4A

J5 18DB/WT (EXPORT)

5B

-

5A

M28 20YL/TN (EXCEPT EXPORT)

6A

-

6B

-

7B

W3 16BR

7A

A102 12WT/RD

8A

A101 14VT/RD

8B

W5 16BR/LG

9B

W110 16BR/WT

9A

A21 14RD/OR

10A

-

10B

F30 16LG (EXCEPT EXPORT)

10B

F30 14LG (EXPORT)

11A

-

11B

-

12A

-

12B

-

13A

A103 20GY/RD

13B

L50 20WT/TN

14A

-

14B

-

15A

A15 20RD/TN

15B

A22 18BK/OR

C102 - BLACK (BODY SIDE)

CAV

CIRCUIT

1

C15 16DB/WT

2

L50 20WT/TN

3

A141 16RD

4

K900 20DB/DG

5

-

6

-

7

J1 16WT/DB (EXPORT)

8

B2 18DG/LB

9

B1 18DG/OR

10

B3 18DG/YL

11

B4 18DG/GY

12

F242 20PK

13

-

14

-

8W - 80 - 18

8W-80 CONNECTOR PIN-OUTS

ZB

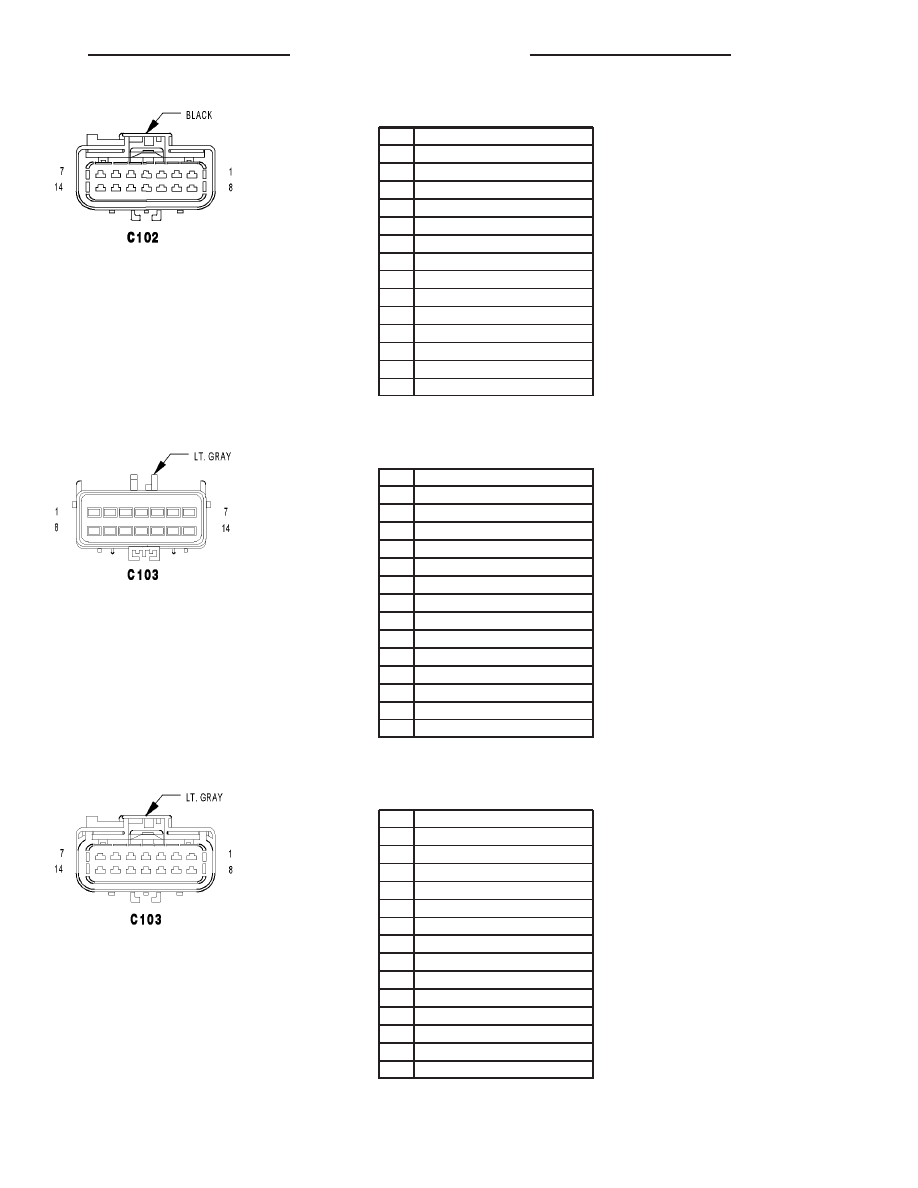

C102 - BLACK (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

C15 16DB/WT

2

L50 20WT/TN

3

A141 16RD

4

K900 18DB/DG

5

M28 20YL/TN (EXCEPT EXPORT)

6

-

7

J1 16WT/DB (EXPORT)

8

B2 18DG/LB

9

B1 18DG/OR

10

B3 18DG/YL

11

B4 18DG/GY

12

F242 18PK

13

-

14

-

C103 - LT. GRAY (BODY SIDE)

CAV

CIRCUIT

1

F20 20PK/WT

2

K25 20DB/VT

3

Q2 18WT

4

K106 20VT/YL

5

K107 20VT/WT

6

K125 18BR/DG

7

K33 20DB/LG

8

K136 20LB/BK

9

-

10

L7 20WT/YL

11

L63 20WT/DG

12

G4 20LB/VT

13

G78 20VT/OR

14

L62 20WT/RD

C103 - LT. GRAY (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

F20 18PK/WT

2

K25 18DB/VT

3

Q2 18WT

4

K106 18VT/YL

5

K107 18VT/WT

6

K125 18BR/DG

7

K33 18DB/LG

8

K136 18LB/BK

9

-

10

L7 20WT/YL

11

L63 20WT/DG

12

G4 20LB/VT

13

G78 20VT/OR

14

L62 20WT/RD

ZB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 19

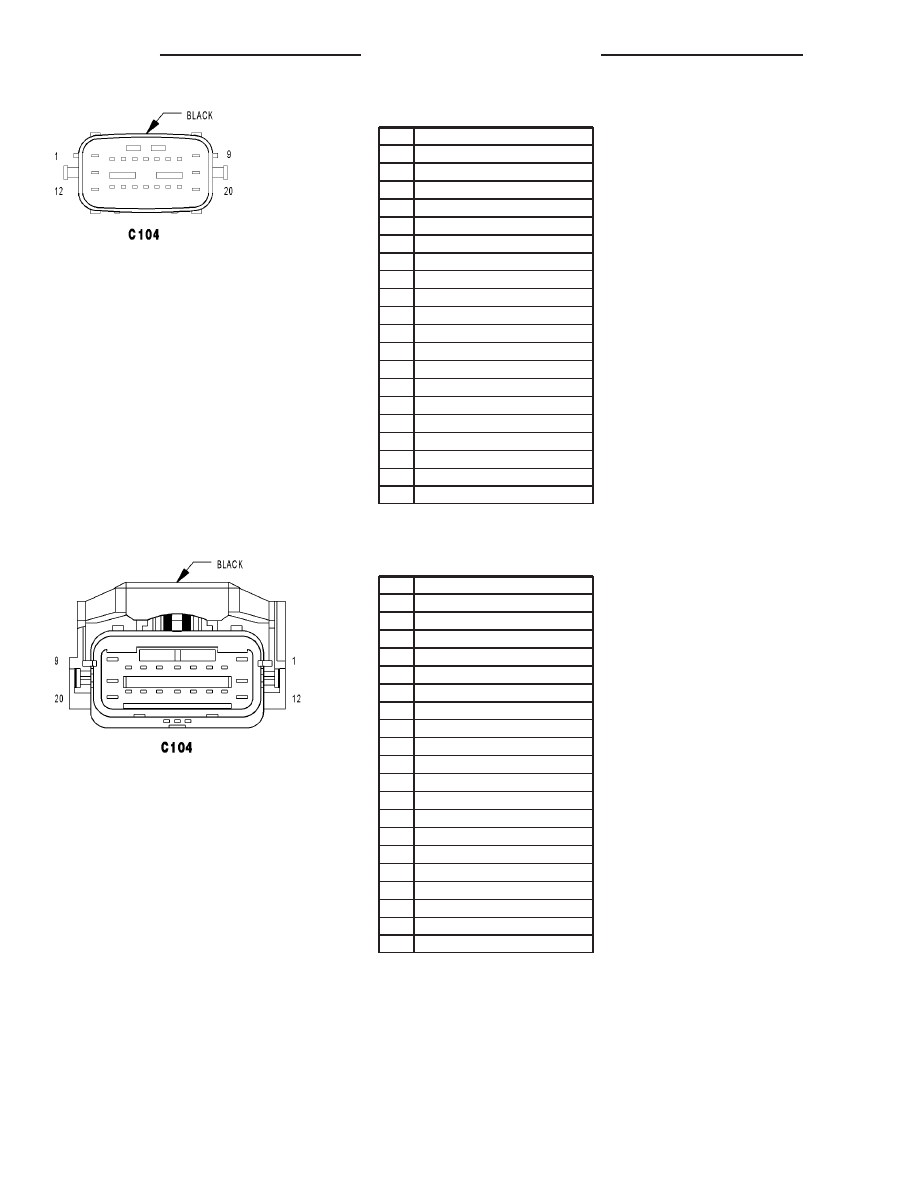

C104 - BLACK (ENGINE SIDE)

CAV

CIRCUIT

1

-

2

G7 18VT/OR

3

F888 18BR/PK

4

K900 18DB/DG

5

K136 18LB/BK

6

K41 18DB/LB

7

K141 18TN/WT

8

C240 18LB/TN

9

-

10

A14 16RD/YL

11

K342 16BR/WT

12

-

13

K43 18DB/LG

14

K243 18BR

15

K125 18BR/DG

16

F202 18PK/GY

17

C18 18LB/BR

18

K42 18DB/YL

19

K242 18BR/YL

20

-

C104 - BLACK (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

-

2

G7 18VT/OR

3

F888 18BR/PK

4

K900 18DB/DG

5

K136 18LB/BK

6

K41 18DB/LB

7

K141 18TN/WT

8

C240 18LB/TN

9

-

10

A14 16RD/YL

11

K342 16BR/WT

12

-

13

K43 18DB/LG

14

K243 18BR

15

K125 18BR/DG

16

F202 20PK/GY

17

C18 20LB/BR

18

K42 18DB/YL

19

K242 18BR/YL

20

-

8W - 80 - 20

8W-80 CONNECTOR PIN-OUTS

ZB

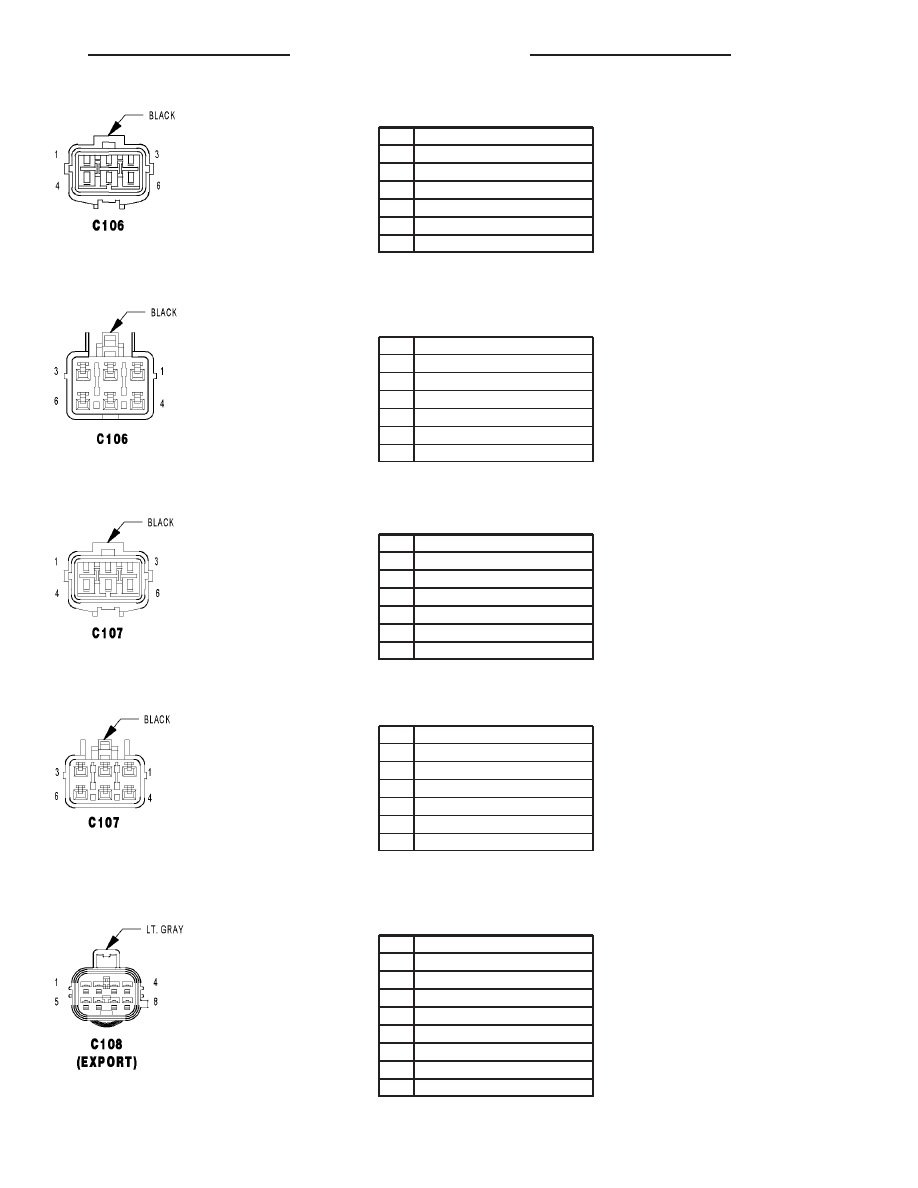

C106 - BLACK (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

L7 20WT/YL

2

L61 20LG

3

-

4

L43 18WT/DB

5

L33 20LG/BR

6

Z1 18BK

C106 - BLACK (LEFT HEADLAMP JUMPER

SIDE)

CAV

CIRCUIT

1

L7 20WT/YL

2

L61 20LG

3

-

4

L43 18WT/DB

5

L33 20LG/BR

6

Z1 18BK

C107 - BLACK (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

L7 20WT/YL

2

L60 20TN

3

-

4

L44 18WT/TN

5

L34 20WT/GY

6

Z1 18BK

C107 - BLACK (RIGHT HEADLAMP JUMPER

SIDE)

CAV

CIRCUIT

1

L7 20WT/YL

2

L60 20TN

3

-

4

L44 18WT/TN

5

L34 20WT/GY

6

Z1 18BK

C108 (EXPORT) - LT. GRAY (RELAY HARNESS

SIDE)

CAV

CIRCUIT

1

-

2

J3 20OR

3

J1 20WT

4

J5 20DB

5

J12 20DG

6

J15 14BR

7

J2 20GY

8

-

ZB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 21
