Dodge Viper SRT-10 (ZB). Manual - part 141

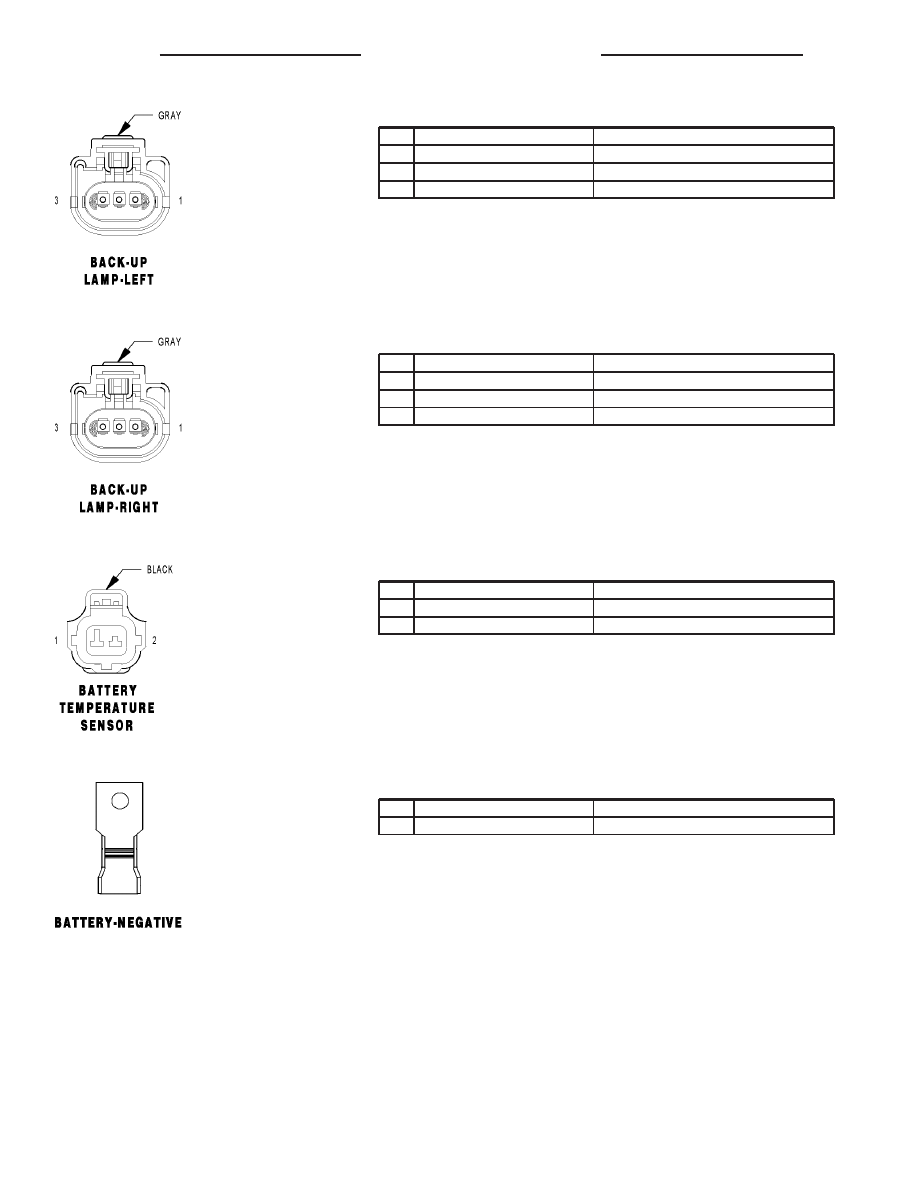

BACK-UP LAMP-LEFT - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

L1 20WT/LG

BACK-UP LAMP SWITCH OUTPUT

2

-

-

3

Z1 20BK

GROUND

BACK-UP LAMP-RIGHT - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

L1 20WT/LG

BACK-UP LAMP SWITCH OUTPUT

2

-

-

3

Z1 20BK

GROUND

BATTERY TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K25 20DB/VT

BATTERY TEMPERATURE SENSOR SIGNAL

2

K900 20DB/DG

SENSOR GROUND

BATTERY-NEGATIVE - 1 WAY

CAV

CIRCUIT

FUNCTION

1

Z0 4BK

GROUND

8W - 80 - 10

8W-80 CONNECTOR PIN-OUTS

ZB

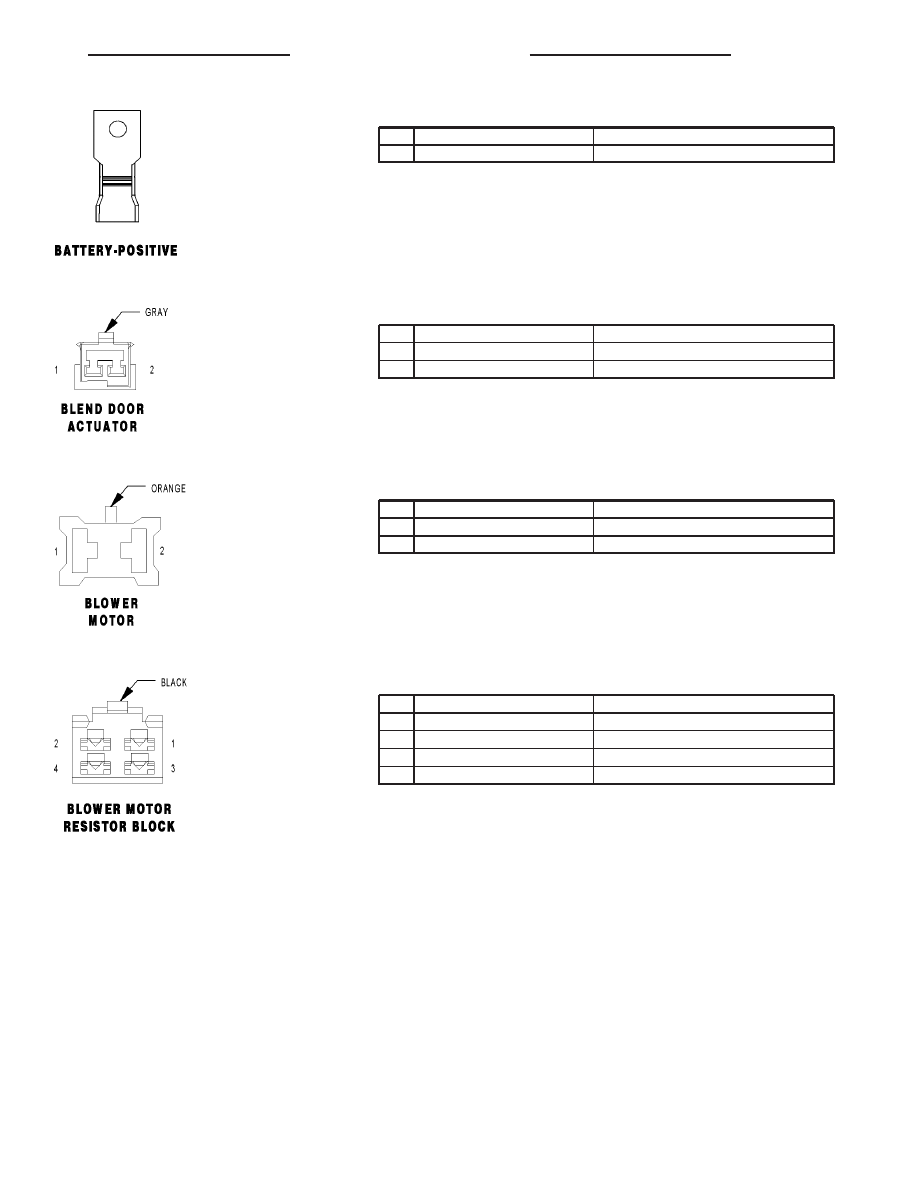

BATTERY-POSITIVE - 1 WAY

CAV

CIRCUIT

FUNCTION

1

A0 2RD

B(+)

BLEND DOOR ACTUATOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C33 20LB/BR

BLEND DOOR DRIVER

2

C34 20DB/LB

COMMON DOOR DRIVER

BLOWER MOTOR - ORANGE 2 WAY

CAV

CIRCUIT

FUNCTION

1

C7 12DB

BLOWER MOTOR RELAY OUTPUT

2

C75 12DB/GY

BLOWER MOTOR HIGH DRIVER

BLOWER MOTOR RESISTOR BLOCK - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

C72 16OR

BLOWER MOTOR M1 DRIVER

2

C75 12DB/GY

BLOWER MOTOR HIGH DRIVER

3

C71 16DB/BR

BLOWER MOTOR LOW DRIVER

4

C73 14DB/VT

BLOWER MOTOR M2 DRIVER

ZB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 11

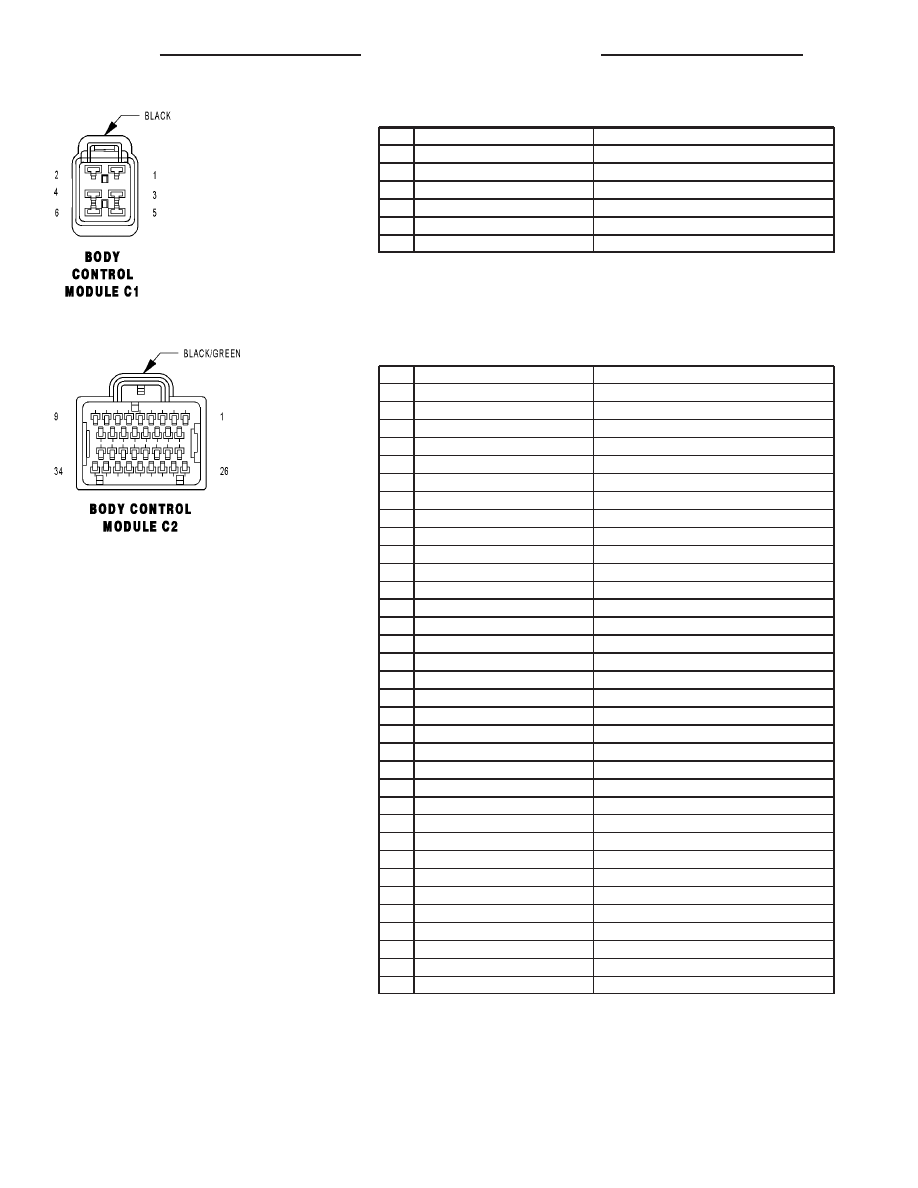

BODY CONTROL MODULE C1 - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

A101 14VT/RD

FUSED B(+)

2

A102 12WT/RD

FUSED B(+)

3

Z103 12BK

GROUND

4

-

-

5

A101 14VT/RD

FUSED B(+)

6

-

-

BODY CONTROL MODULE C2 - BLACK/GREEN 34 WAY

CAV

CIRCUIT

FUNCTION

1

L89 20WT

LEFT FOG LAMP OUTPUT

2

L90 20WT/OR

RIGHT FOG LAMP OUTPUT

3

L33 20LG/BR

LEFT HIGH BEAM OUTPUT

4

L34 20WT/GY

RIGHT HIGH BEAM OUTPUT

5

G5 20OR

FUSED IGNITION SWITCH OUTPUT (RUN-START)

6

E19 20OR/VT

PANEL LAMPS DIMMER SIGNAL

7

M1 20YL/VT

IOD-B(+)

8

-

-

9

Q12 20BR/OR

PASSENGER WINDOW UP RELAY CONTROL

10

P129 18LG/TN

DRIVER DOOR UNLATCH RETURN

11

P128 18LG/DG

PASSENGER DOOR UNLATCH RETURN

12

-

-

13

-

-

14

-

-

15

Z20 18BK/WT

GROUND

16

P901 20OR/LB

DRIVER DOOR SWITCH RETURN

17

X4 20DG/WT

HORN RELAY CONTROL

18

-

-

19

Z20 18BK/WT

GROUND

20

-

-

21

-

-

22

L37 20WT/DB

HIGH BEAM SWITCH SENSE

23

-

-

24

L307 20WT/BR

LOW BEAM SWITCH SENSE

25

E2 20OR/BR

PANEL LAMPS DRIVER

26

P126 18LG/OR

PASSENGER DOOR UNLATCH DRIVER

27

-

-

28

P127 18OR/LG

DRIVER DOOR UNLATCH DRIVER

29

Q11 18OR/DB

DRIVER WINDOW UP DRIVER

30

-

-

31

Q21 18OR/WT

DRIVER WINDOW DOWN DRIVER

32

Q2 18WT/TN

DECKLID RELEASE DRIVER

33

L7 20WT/YL

PARK LAMP SWITCH OUTPUT

34

-

-

8W - 80 - 12

8W-80 CONNECTOR PIN-OUTS

ZB

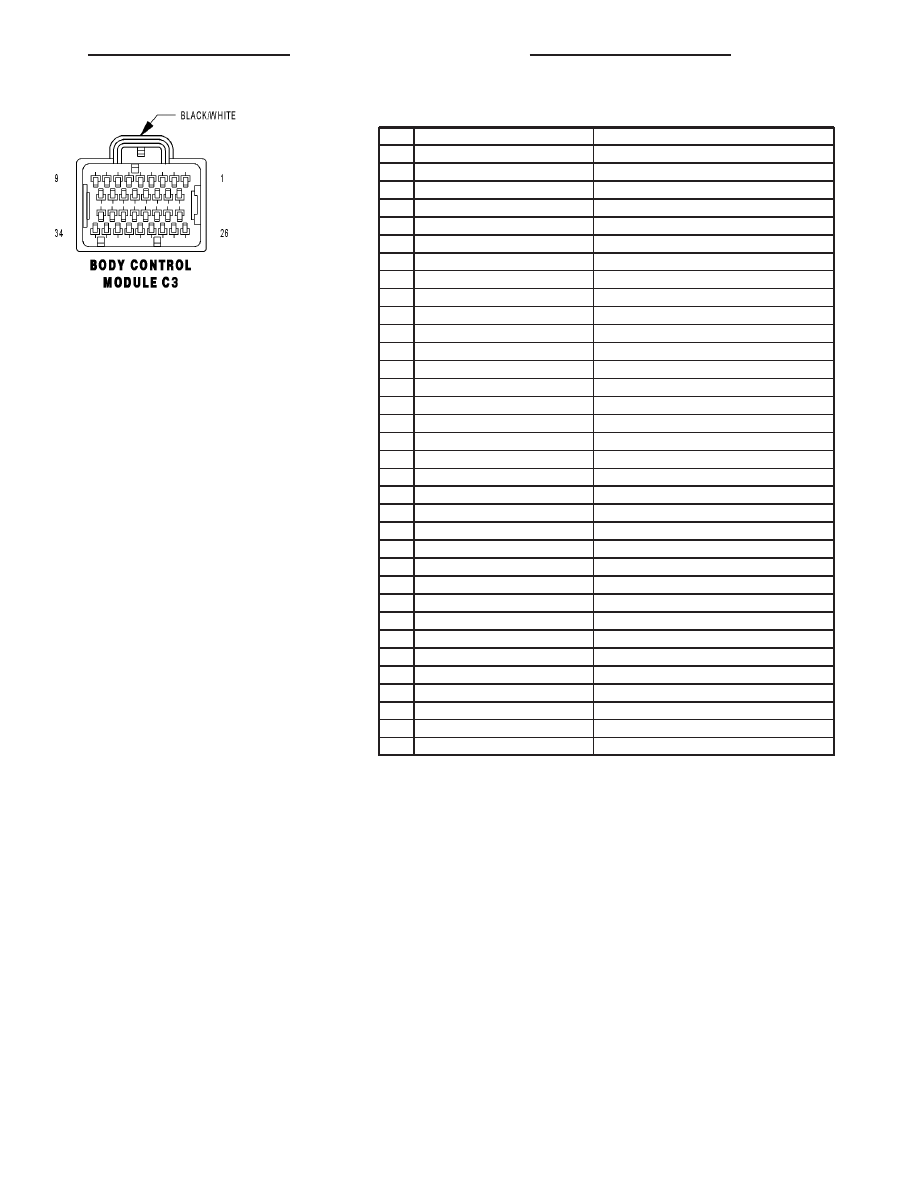

BODY CONTROL MODULE C3 - BLACK/WHITE 34 WAY

CAV

CIRCUIT

FUNCTION

1

J4 18OR (EXPORT)

REAR FOG LAMP SWITCH SENSE

2

D23 20WT/OR

FLASH PROGRAM ENABLE

3

-

-

4

-

-

5

G94 20LG

LOW TIRE PRESSURE SIGNAL

6

G75 20VT

DRIVER DOOR AJAR SWITCH SENSE

7

G96 20VT/DG

REMOTE KEYLESS ENTRY INTERFACE

8

G78 20VT/OR

DECKLID AJAR SWITCH SENSE

9

M21 20YL/BR

FOOTWELL LAMPS DRIVER

10

Q22 20OR/VT

PASSENGER WINDOW DOWN RELAY CONTROL

11

-

-

12

-

-

13

Q1 20TN/LG

DRIVER WINDOW SWITCH MUX

14

G163 20VT/LB

DRIVER CYLINDER UNLOCK SWITCH MUX

15

Q3 20OR/TN

PASSENGER WINDOW SWITCH MUX

16

G74 20VT/WT

PASSENGER DOOR AJAR SWITCH SENSE

17

M1 20YL/VT

IOD-B(+)

18

-

-

19

-

-

20

G4 20LB/VT

FUEL LEVEL SENSOR SIGNAL

21

P97 20LG/YL

DRIVER DOOR SWITCH MUX

22

P96 20LG/LB

PASSENGER DOOR SWITCH MUX

23

D25 20WT/VT

PCI BUS

24

M1 20YL/VT

IOD-B(+)

25

F71 20PK/TN

IGNITION FEED

26

F20 20PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN)

27

F45 20PK/OR

FUSED IGNITION SWITCH OUTPUT (START)

28

-

-

29

Q302 20OR/LG

PASSENGER WINDOW HALL SIGNAL

30

Q301 20WT

DRIVER WINDOW HALL SIGNAL

31

M1 20YL/VT

IOD-B(+)

32

M1 20YL/VT

IOD-B(+)

33

A22 18BK/OR

FUSED IGNITION SWITCH OUTPUT (RUN)

34

M27 20BK/DB

READING LAMPS DRIVER

ZB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 13
