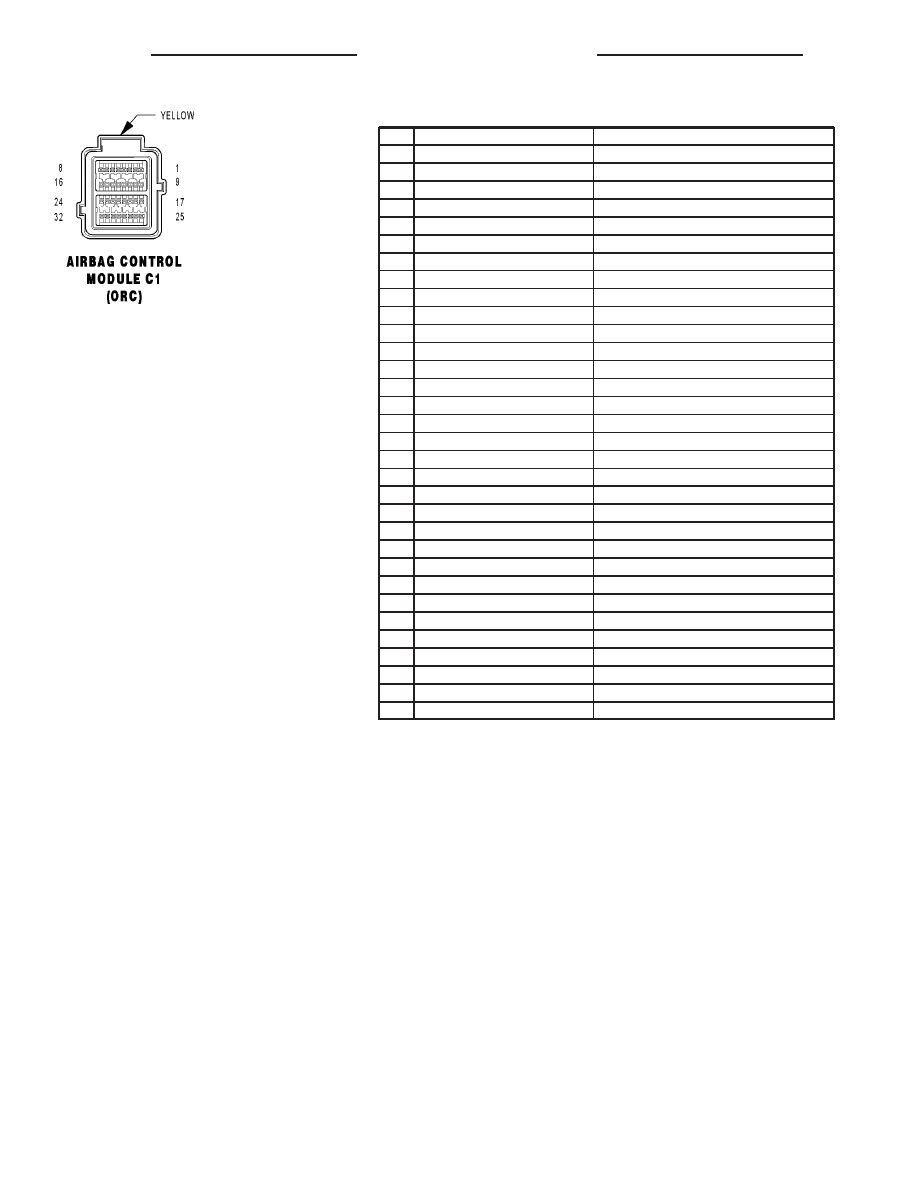

AIRBAG CONTROL MODULE C1 (ORC) - YELLOW 32 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

R56 20LB/DG

PASSENGER SEAT BELT TENSIONER LINE 1

4

R54 20LB/YL

PASSENGER SEAT BELT TENSIONER LINE 2

5

-

-

6

-

-

7

-

-

8

-

-

9

R58 20LB/GY

PASSENGER SEAT BELT SWITCH SENSE

10

R60 20LB/TN

PASSENGER SEAT BELT SWITCH GROUND

11

-

-

12

-

-

13

-

-

14

-

-

15

-

-

16

-

-

17

-

-

18

-

-

19

-

-

20

-

-

21

-

-

22

-

-

23

R59 20LG/TN

DRIVER SEAT BELT SWITCH GROUND

24

R57 20LG/GY

DRIVER SEAT BELT SWITCH SENSE

25

-

-

26

-

-

27

R55 20LG/DG

DRIVER SEAT BELT TENSIONER LINE 1

28

R53 20LG/YL

DRIVER SEAT BELT TENSIONER LINE 2

29

-

-

30

-

-

31

-

-

32

-

-

8W - 80 - 6

8W-80 CONNECTOR PIN-OUTS

ZB

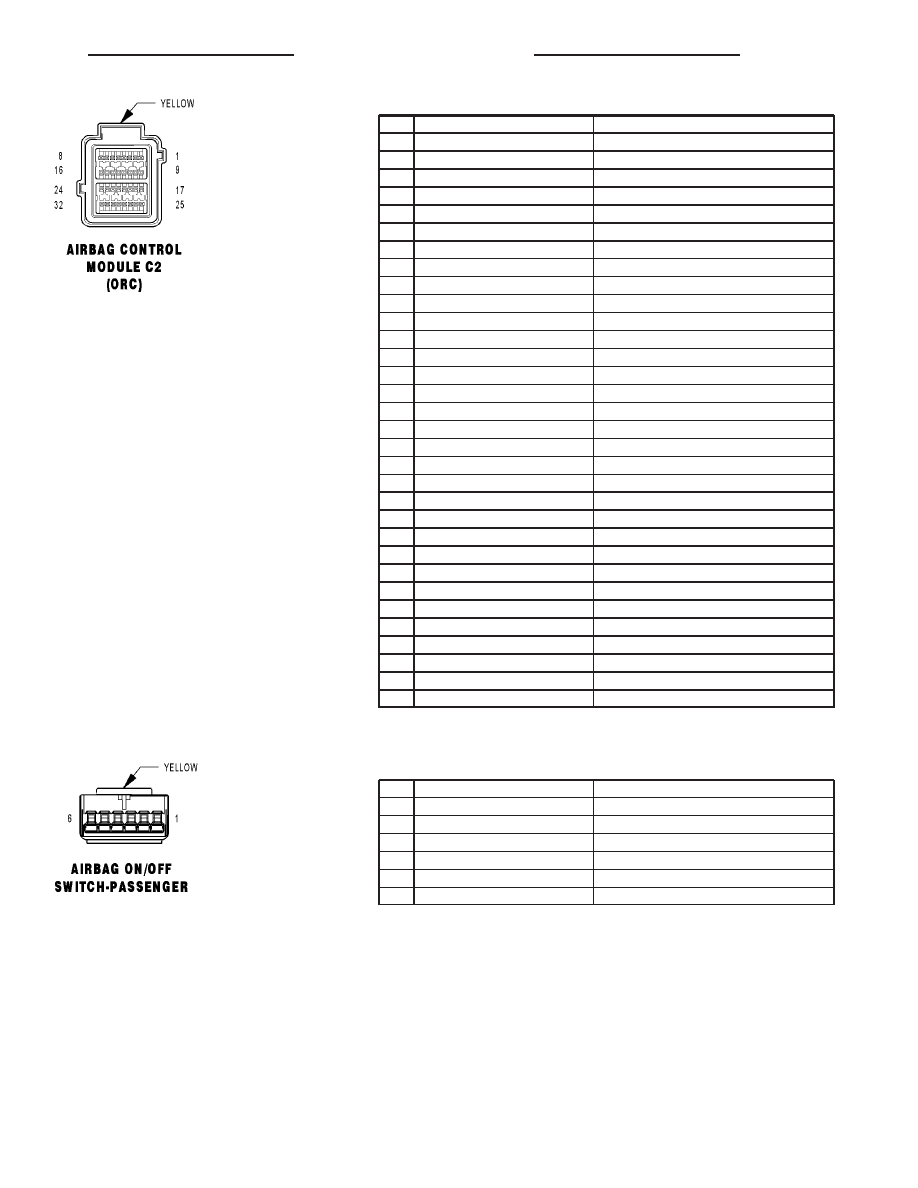

AIRBAG CONTROL MODULE C2 (ORC) - YELLOW 32 WAY

CAV

CIRCUIT

FUNCTION

1

R45 20LG/OR

DRIVER SQUIB 1 LINE 2

2

R43 20LG/BR

DRIVER SQUIB 1 LINE 1

3

R42 20LB/BR

PASSENGER SQUIB 1 LINE 2

4

R44 20LB/OR

PASSENGER SQUIB 1 LINE 1

5

-

-

6

-

-

7

-

-

8

-

-

9

-

-

10

-

-

11

-

-

12

-

-

13

-

-

14

-

-

15

-

-

16

F100 20PK/VT

FUSED IGNITION SWITCH OUTPUT (RUN)

17

Z12 20BK/TN

GROUND

18

R6 20VT/LB

PASSENGER AIRBAG MUX SWITCH RETURN

19

R4 20OR/LB

PASSENGER AIRBAG MUX SWITCH SENSE

20

R166 20LG/TN

PASSENGER AIRBAG INDICATOR DRIVER

21

-

-

22

-

-

23

D25 20WT/VT

PCI BUS

24

F12 20PK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

25

R63 20LG/WT

DRIVER SQUIB 2 LINE 2

26

R61 20LG/VT

DRIVER SQUIB 2 LINE 1

27

R62 20LB/VT

PASSENGER SQUIB 2 LINE 1

28

R64 20LB/WT

PASSENGER SQUIB 2 LINE 2

29

-

-

30

-

-

31

-

-

32

-

-

AIRBAG ON/OFF SWITCH-PASSENGER - YELLOW 6 WAY

CAV

CIRCUIT

FUNCTION

1

R4 20OR/LB

PASSENGER AIRBAG MUX SWITCH SENSE

2

R6 20VT/LB

PASSENGER AIRBAG MUX SWITCH RETURN

3

-

-

4

-

-

5

-

-

6

-

-

ZB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 7

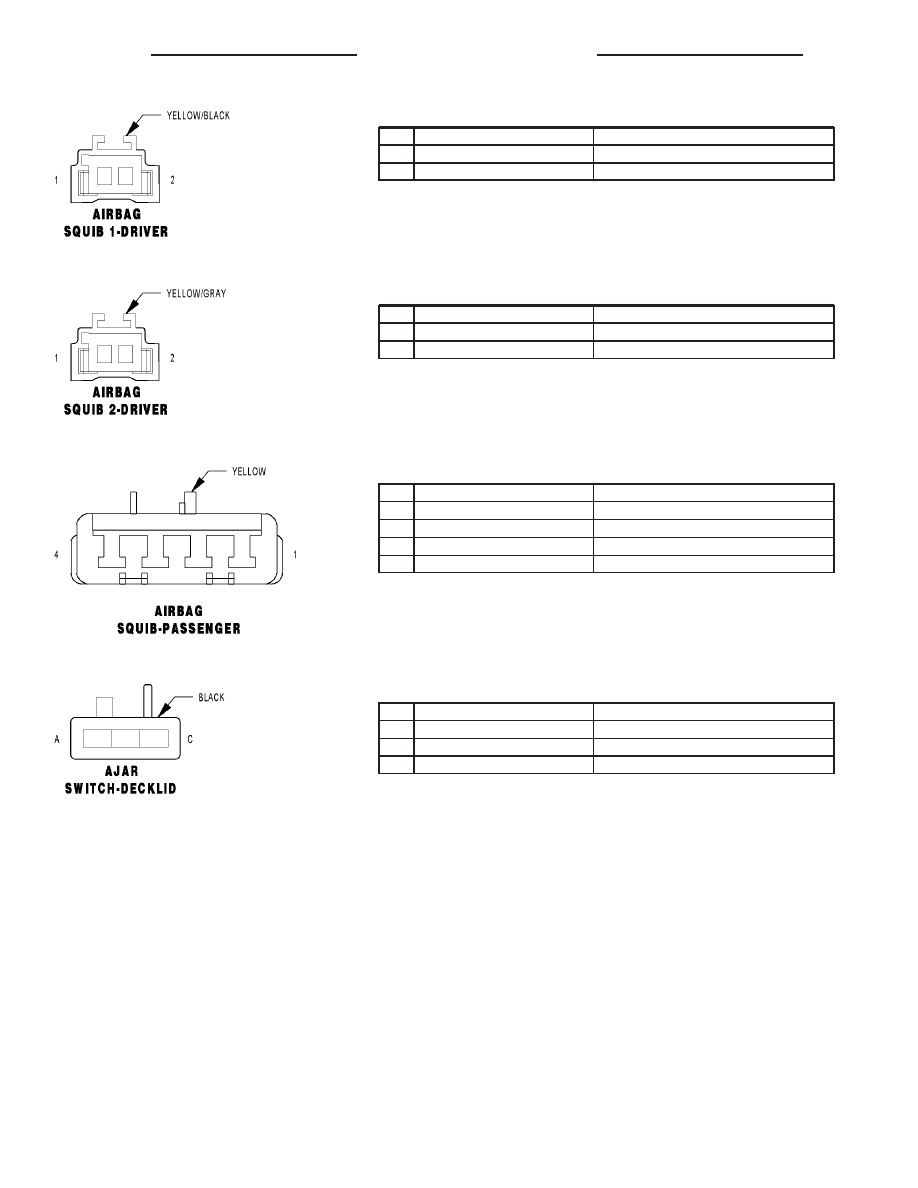

AIRBAG SQUIB 1-DRIVER - YELLOW/BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

R45 20LG/OR

DRIVER SQUIB 1 LINE 2

2

R43 20LG/BR

DRIVER SQUIB 1 LINE 1

AIRBAG SQUIB 2-DRIVER - YELLOW/GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

R63 20LG/WT

DRIVER SQUIB 2 LINE 2

2

R61 20LG/VT

DRIVER SQUIB 2 LINE 1

AIRBAG SQUIB-PASSENGER - YELLOW 4 WAY

CAV

CIRCUIT

FUNCTION

1

R44 20LB/OR

PASSENGER SQUIB 1 LINE 1

2

R42 20LB/BR

PASSENGER SQUIB 1 LINE 2

3

R64 20LB/WT

PASSENGER SQUIB 2 LINE 2

4

R62 20LB/VT

PASSENGER SQUIB 2 LINE 1

AJAR SWITCH-DECKLID - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

A

G78 20VT/OR

DECKLID AJAR SWITCH SENSE

B

Z1 20BK

GROUND

C

-

-

8W - 80 - 8

8W-80 CONNECTOR PIN-OUTS

ZB

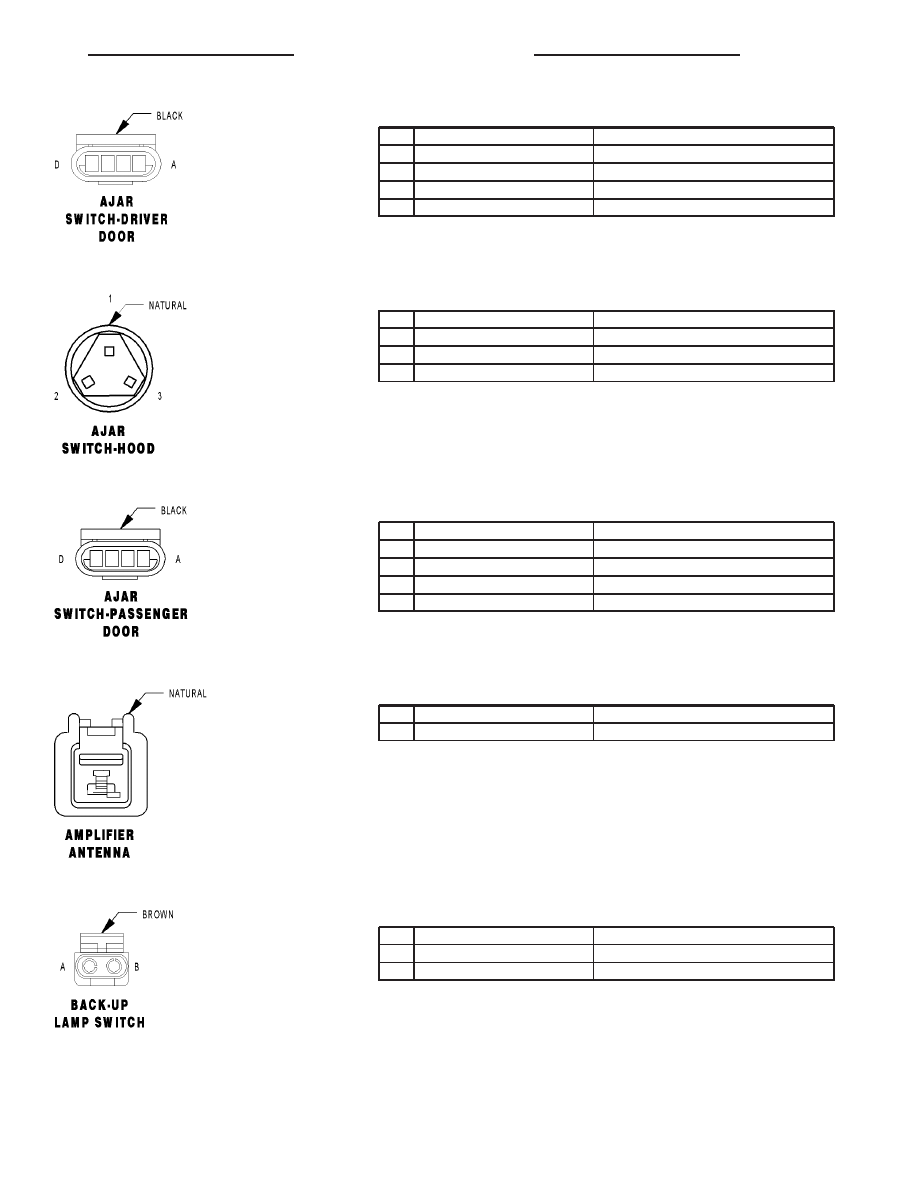

AJAR SWITCH-DRIVER DOOR - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

A

-

-

B

G75 20VT

DRIVER DOOR AJAR SWITCH SENSE

C

-

-

D

Z1 20BK

GROUND

AJAR SWITCH-HOOD - NATURAL 3 WAY

CAV

CIRCUIT

FUNCTION

1

G70 20VT/LB

HOOD AJAR SWITCH SENSE

2

Z1 20BK

GROUND

3

-

-

AJAR SWITCH-PASSENGER DOOR - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

A

G74 20VT/WT

PASSENGER DOOR AJAR SWITCH SENSE

B

-

-

C

Z1 20BK

GROUND

D

-

-

AMPLIFIER ANTENNA - NATURAL 1 WAY

CAV

CIRCUIT

FUNCTION

1

X60 20DG/RD

RADIO 12V OUTPUT

BACK-UP LAMP SWITCH - BROWN 2 WAY

CAV

CIRCUIT

FUNCTION

A

F20 20PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN)

B

L1 20WT/LG

BACK-UP LAMP SWITCH OUTPUT

ZB

8W-80 CONNECTOR PIN-OUTS
