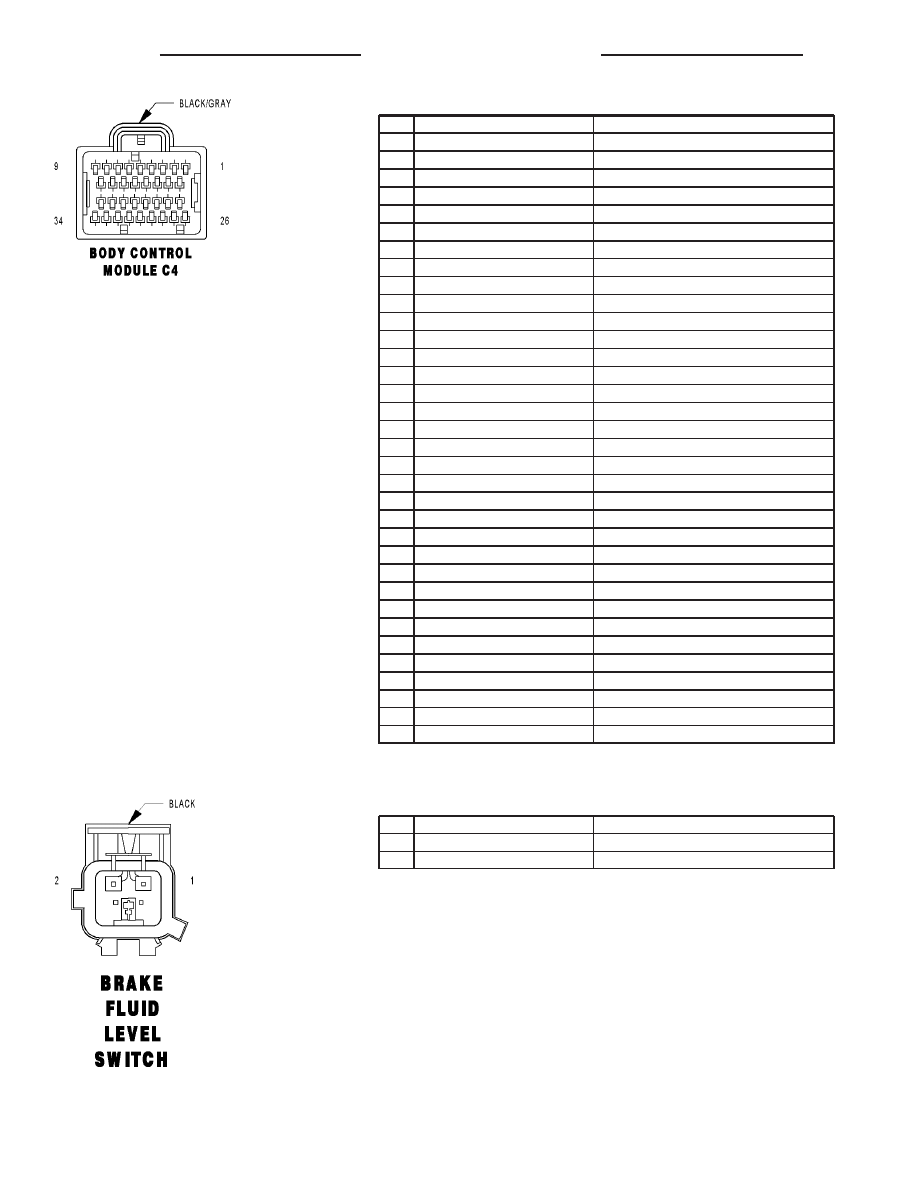

BODY CONTROL MODULE C4 - BLACK/GRAY 34 WAY

CAV

CIRCUIT

FUNCTION

1

M26 20YL/DB

HALO LAMP DRIVER

2

-

-

3

M21 20YL/BR

FOOTWELL LAMPS DRIVER

4

D9 20WT/GY

RKE MODULE PROGRAM ENABLE

5

G150 20VT/YL

INSTRUMENT CLUSTER WAKE UP SENSE

6

J2 18DB/LG (EXPORT)

EXHAUST SOLENOID RELAY CONTROL

7

L124 20WT/DB

HEADLAMP RELAY CONTROL

8

F89 20RD/WT

RUN/ACC RELAY CONTROL

9

J5 18DB/WT (EXPORT)

HEADLAMP WASHER PUMP RELAY CONTROL

10

M1 20YL/VT

IOD-B(+)

11

-

-

12

M24 20BK/BR

COURTESY LAMPS DRIVER

13

X920 20GY/OR

RADIO CONTROL MUX RETURN

14

G900 20VT/OR

SENSE RETURN

15

P900 20LG/OR

PASSENGER DOOR SWITCH RETURN

16

W110 18BR/WT (EXPORT)

WASHER SWITCH SENSE

17

J3 18VT/WT (EXPORT)

REAR FOG LAMP RELAY CONTROL

18

F921 20PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN)

19

-

-

20

G20 20BR/VT

IGNITION SWITCH SENSE

21

L107 20WT/BK

PARK LAMP SWITCH SENSE

22

Q901 20OR/VT

PASSENGER WINDOW SWITCH RETURN

23

G910 20VT/BR

DRIVER WINDOW SWITCH RETURN

24

X20 20GY/WT

RADIO CONTROL MUX

25

-

-

26

M28 20YL/TN

GLOVE BOX LAMP DRIVER

27

G69 20BK/OR

VTSS INDICATOR DRIVER

28

-

-

29

L87 20WT/OR

FOG LAMP SWITCH SENSE

30

X3 20DG/VT

HORN SWITCH SENSE

31

P125 20LG/YL

DRIVER EXTERIOR DOOR HANDLE SWITCH SENSE

32

G70 20VT/LB

HOOD AJAR SWITCH SENSE

33

G96 20VT/DG

REMOTE KEYLESS ENTRY INTERFACE

34

G81 20VT/LG

CHIME DRIVER

BRAKE FLUID LEVEL SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G11 20VT/TN

BRAKE WARNING INDICATOR DRIVER

2

Z1 20BK

GROUND

8W - 80 - 14

8W-80 CONNECTOR PIN-OUTS

ZB

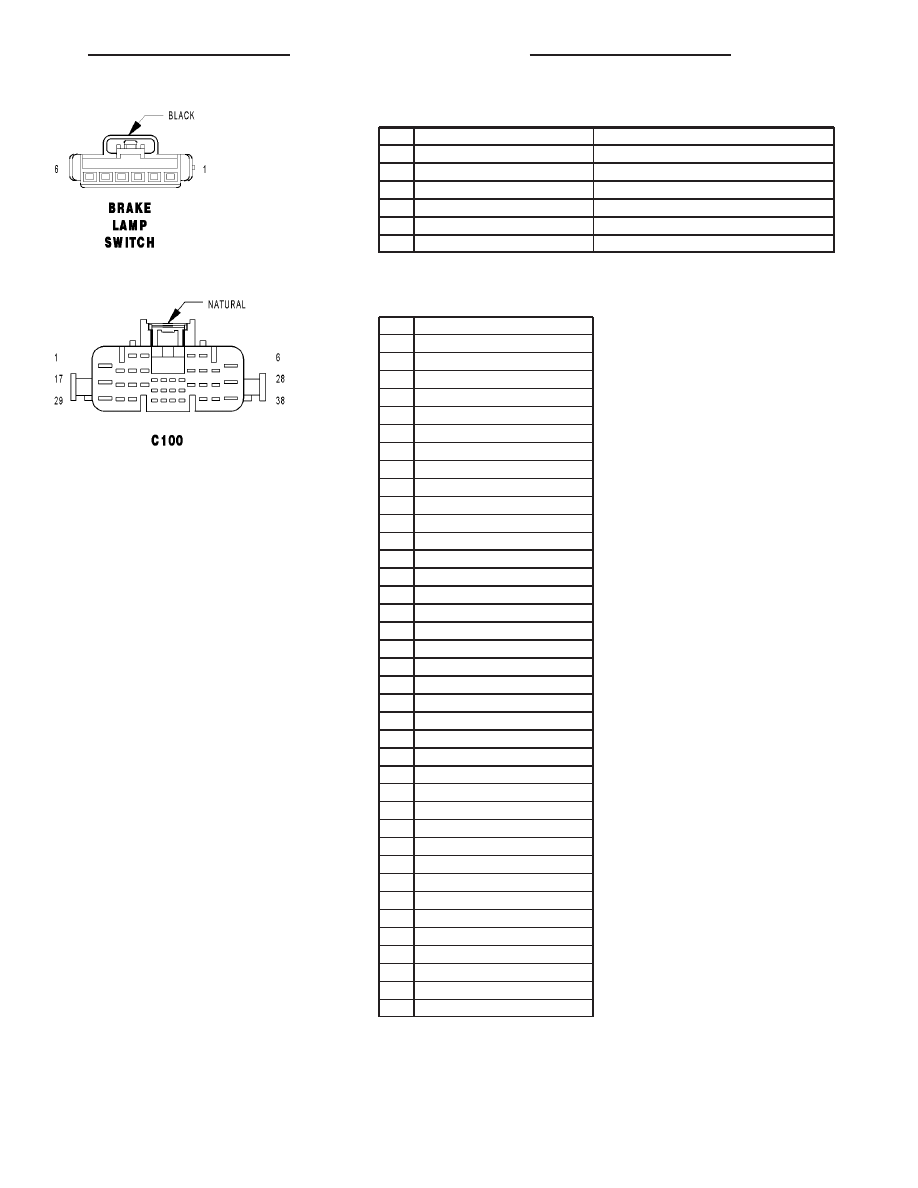

BRAKE LAMP SWITCH - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

A103 20GY/RD

FUSED B(+)

2

L50 20WT/TN

BRAKE LAMP SWITCH OUTPUT

3

-

-

4

-

-

5

Z1 20BK

GROUND

6

K29 20WT

BRAKE LAMP SWITCH SENSE

C100 - NATURAL (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

C7 12DB

2

W4 16BR/OR

3

-

4

Q2 18WT

5

A105 18DB/RD

6

A116 14YL/RD

7

Z11 18BK/LG

8

F13 18PK

9

D25 18WT/VT

10

D20 18WT/LG

11

D21 18WT/BR

12

D24 20DB/WT

13

X4 20DG/WT

14

G70 20VT/LB

15

G11 20VT/TN

16

L61 20LG

17

A1 14RD

18

L60 20TN

19

A114 18GY/RD

20

F89 20RD/WT

21

L33 20LG/BR

22

L89 20WT

23

T141 20YL/OR

24

L34 20WT/GY

25

L124 20WT/DB

26

L63 20WT/DG

27

G4 20LB/VT

28

A128 14RD/OR

29

Q51 16OR/VT

30

L90 20WT/OR

31

G5 20OR

32

F100 18PK/VT

33

G78 20VT/OR

34

C80 20DB/LB

35

L7 20WT/YL

36

L62 20WT/RD

37

-

38

Q52 16OR/GY

ZB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 15

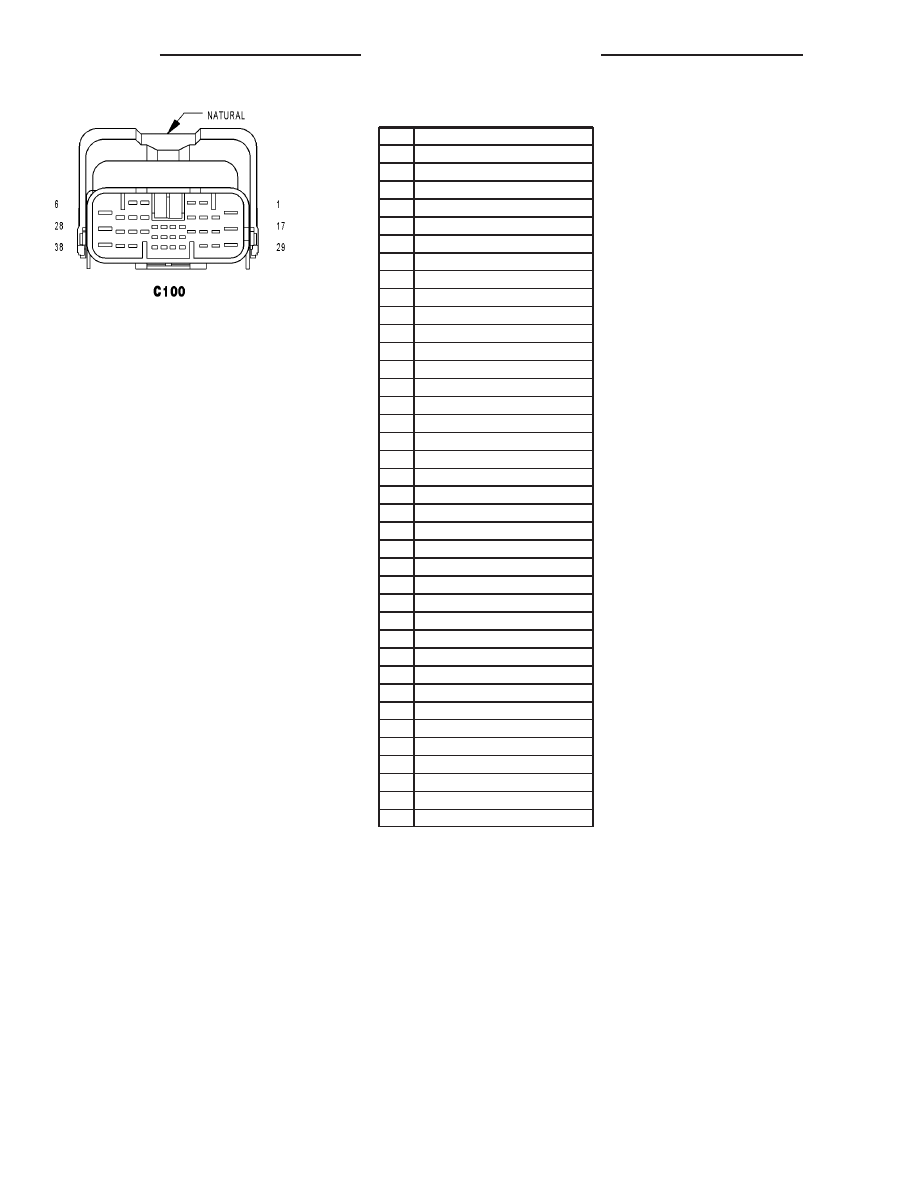

C100 - NATURAL (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

C7 12DB

2

W4 16BR/OR

3

-

4

Q2 18WT/TN

5

A105 18DB/RD

6

A116 14YL/RD

7

Z11 18BK/LG

8

F13 18PK

9

D25 20WT/VT

10

D20 20WT/LG

11

D21 20WT/BR

12

D24 20DB/WT

13

X4 20DG/WT

14

G70 20VT/LB

15

G11 20VT/TN

16

L61 20LG

17

A1 14RD

18

L60 20TN

19

A114 20GY/RD

20

F89 20RD/WT

21

L33 20LG/BR

22

L89 20WT

23

T141 20YL/OR

24

L34 20WT/GY

25

L124 20WT/DB

26

L63 20WT/DG

27

G4 20LB/VT

28

A128 14RD/OR

29

Q51 16OR/VT

30

L90 20WT/OR

31

G5 20OR

32

F100 20PK/VT

33

G78 20VT/OR

34

C80 20DB/LB

35

L7 20WT/YL

36

L62 20WT/RD

37

-

38

Q52 16OR/GY

8W - 80 - 16

8W-80 CONNECTOR PIN-OUTS

ZB

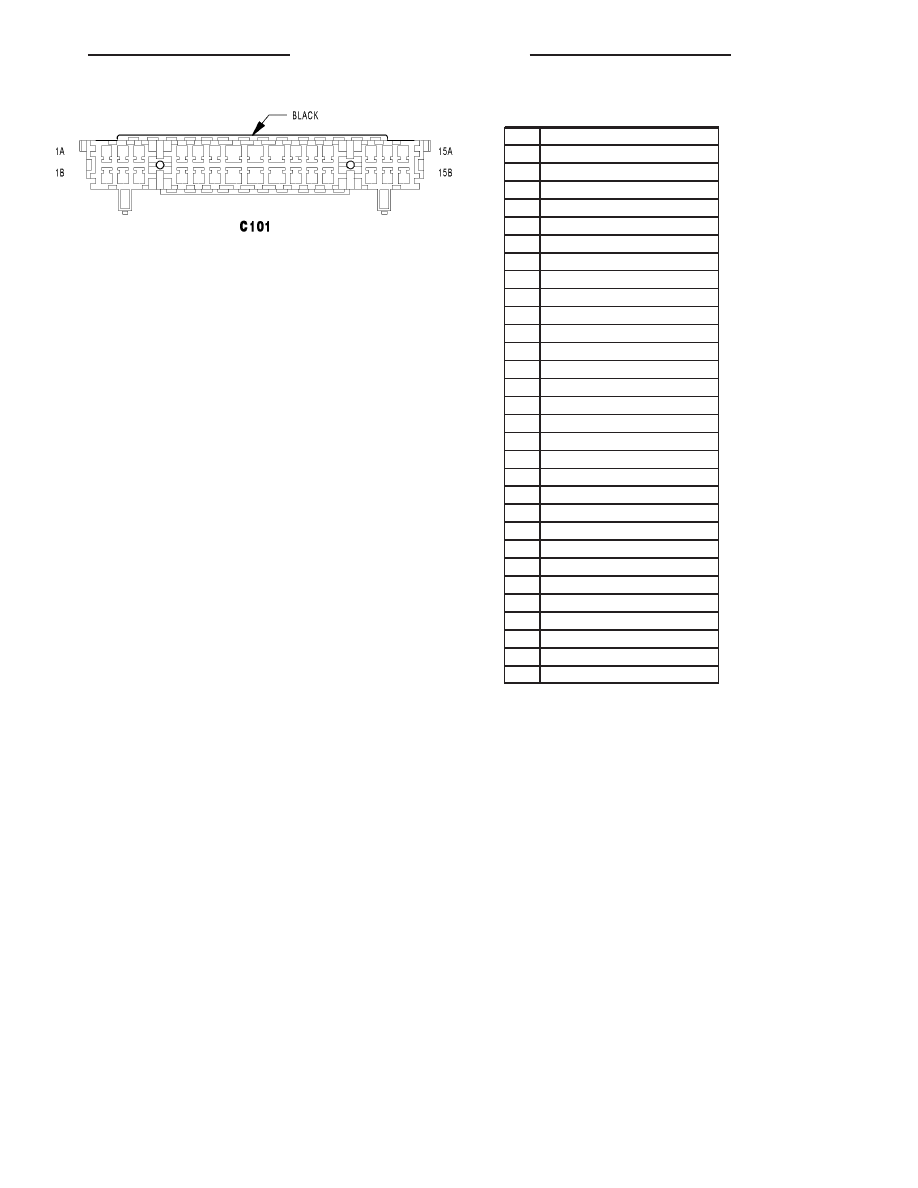

C101 - BLACK (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1B

F20 18PK/WT

1A

F12 18PK

2B

-

2A

J2 18DB/LG (EXPORT)

3A

F45 20PK/OR

3B

K29 18WT

4B

J3 18VT/WT (EXPORT)

4A

J5 18DB/WT (EXPORT)

5B

-

5A

M28 20YL/TN (EXCEPT EXPORT)

6A

-

6B

-

7B

W3 16BR

7A

A102 12WT/RD

8A

A101 14VT/RD

8B

W5 16BR/LG

9B

W110 16BR/WT

9A

A21 14RD/OR

10A

-

10B

F30 16PK/YL

11A

-

11B

-

12A

-

12B

-

13A

A103 20GY/RD

13B

L50 20WT/TN

14A

-

14B

-

15A

A15 20RD/TN

15B

A22 18BK/OR

ZB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 17
