Dodge Viper SRT-10 (ZB). Manual - part 144

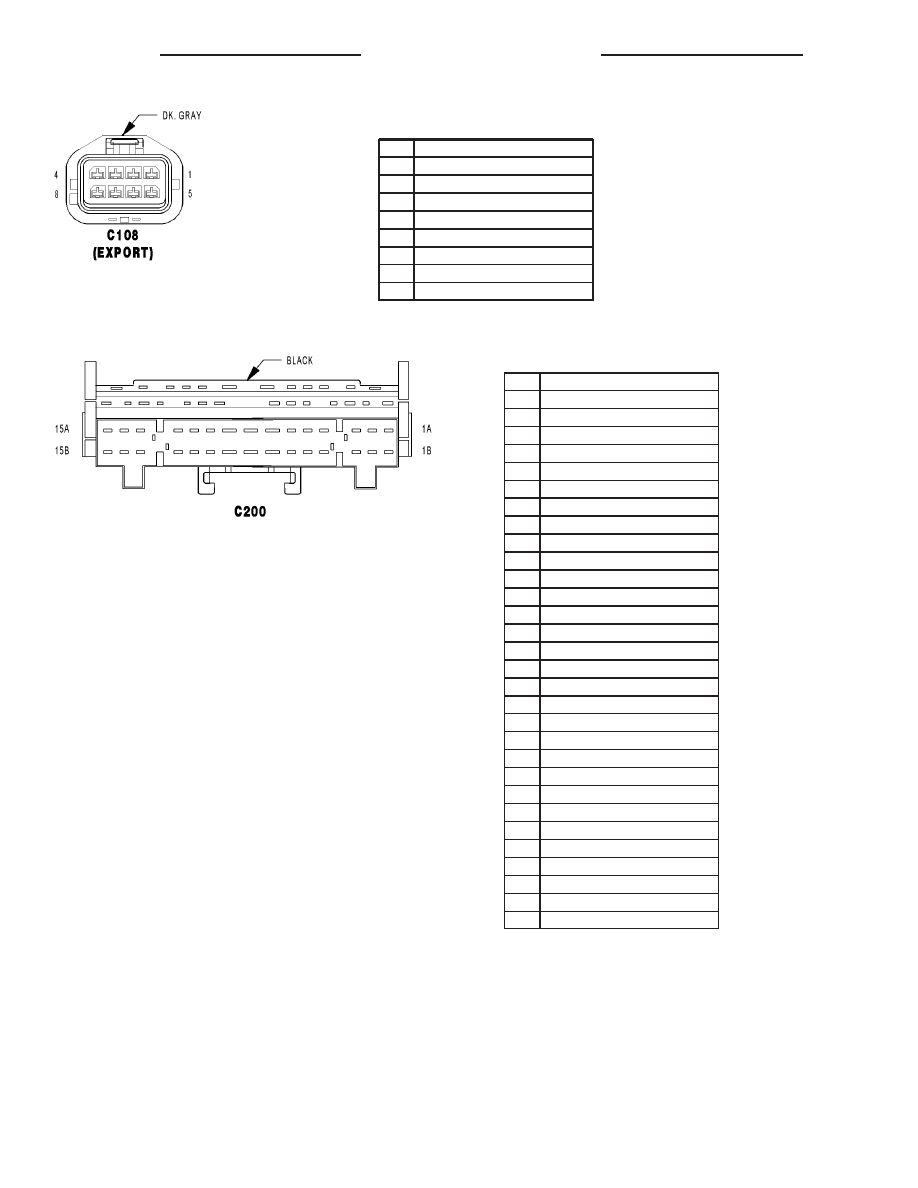

C108 (EXPORT) - DK. GRAY (HEADLAMP AND

DASH SIDE)

CAV

CIRCUIT

1

A128 14RD/OR

2

J3 18VT/WT

3

J1 16WT/DB

4

J5 18DB/WT

5

J12 18DG/RD

6

J15 14TN

7

J2 18DB/LG

8

Z1 14BK

C200 - BLACK (BODY SIDE)

CAV

CIRCUIT

1B

R57 20LG/GY

1A

-

2B

R59 20LG/TN

2A

-

3B

R58 20LB/GY

3A

X209 18GY/OR

4B

R60 20LB/TN

4A

X299 18GY

5A

X201 18GY/VT

5B

X51 20DG/DB

6B

X57 20DG/OR

6A

X291 18GY/YL

7A

A116 14YL/RD

7B

X53 20DG

8B

X55 20DG/BR

8A

-

9A

-

9B

X54 20VT

10A

X208 18GY/DG

10B

X56 20GY/BR

11A

X298 18GY/LG

11B

X52 20GY/DB

12A

X202 18DG/VT

12B

X58 20DB/OR

13A

X292 18DG/YL

13B

X60 20DG/RD

14A

-

14B

-

15A

-

15B

-

8W - 80 - 22

8W-80 CONNECTOR PIN-OUTS

ZB

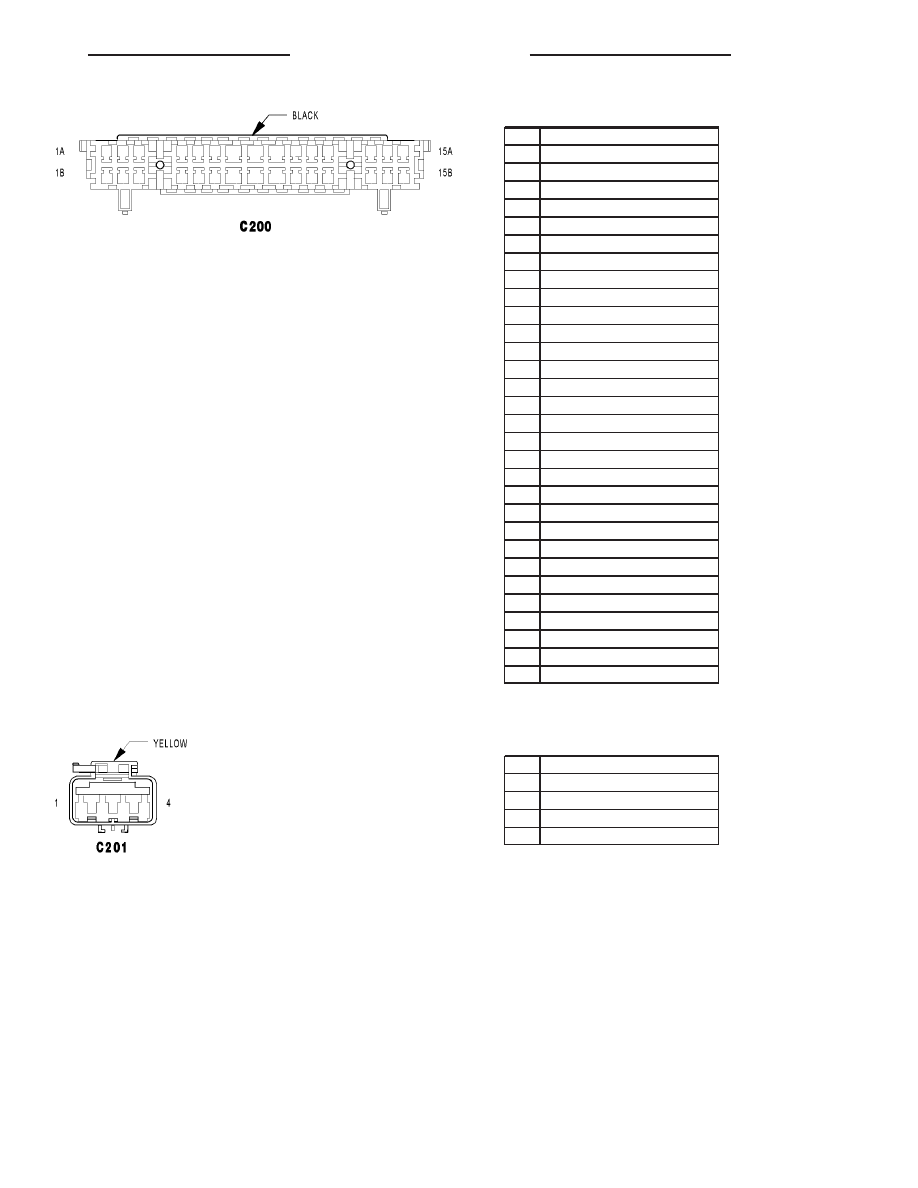

C200 - BLACK (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1A

-

1B

R57 20LG/GY

2B

R59 20LG/TN

2A

-

3B

R58 20LB/GY

3A

X209 18GY/OR

4A

X299 18GY

4B

R60 20LB/TN

5B

X51 20DG/DB

5A

X201 18GY/VT

6A

X291 18GY/YL

6B

X57 20DG/OR

7B

X53 20DG

7A

A116 14YL/RD

8A

-

8B

X55 20DG/BR

9A

-

9B

X54 20VT

10A

X208 18GY/DG

10B

X56 20GY/BR

11A

X298 18GY/LG

11B

X52 20GY/DB

12A

X202 18DG/VT

12B

X58 20DB/OR

13A

X292 18DG/YL

13B

X60 20DG/RD

14A

-

14B

-

15A

-

15B

-

C201 - YELLOW (BODY SIDE)

CAV

CIRCUIT

1

R53 20LG/YL

2

R55 20LG/DG

3

R54 20LB/YL

4

R56 20LB/DG

ZB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 23

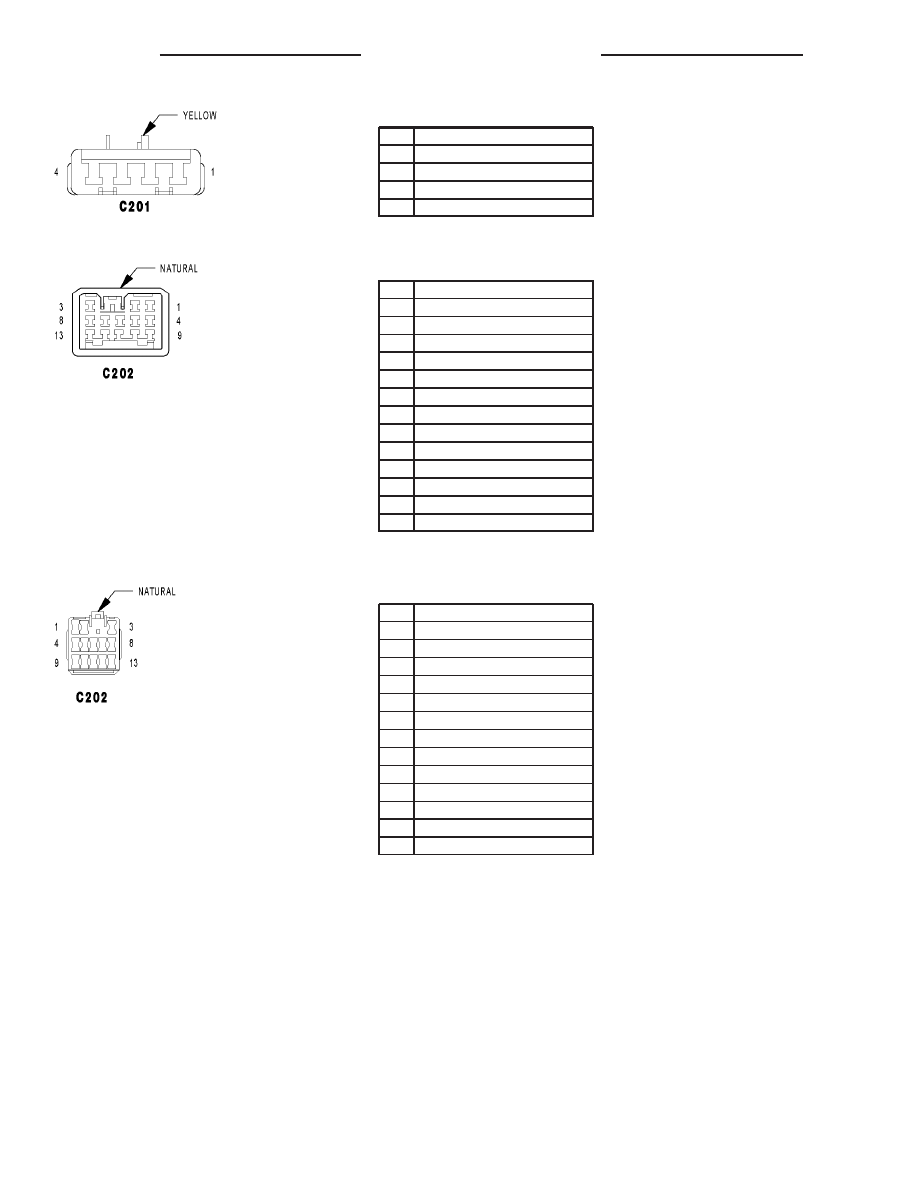

C201 - YELLOW (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

R53 20LG/YL

2

R55 20LG/DG

3

R54 20LB/YL

4

R56 20LB/DG

C202 - NATURAL (DRIVER DOOR SIDE)

CAV

CIRCUIT

1

G75 20VT

2

F71 20PK/TN

3

P97 20LG/YL

4

P72 20TN/GY

5

P74 20TN/OR

6

P70 20TN/LB

7

A114 20GY/RD

8

Z1 20BK

9

G163 20VT/LB

10

M1 20YL/VT

11

Q301 20WT

12

P901 20OR/LB

13

Q11 18OR/DB

C202 - NATURAL (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

G75 20VT

2

F71 20PK/TN

3

P97 20LG/YL

4

P72 20TN/GY

5

P74 20TN/OR

6

P70 20TN/LB

7

A114 20GY/RD

8

Z1 20BK

9

G163 20VT/LB

10

M1 20YL/VT

11

Q301 20WT

12

P901 20OR/LB

13

Q11 18OR/DB

8W - 80 - 24

8W-80 CONNECTOR PIN-OUTS

ZB

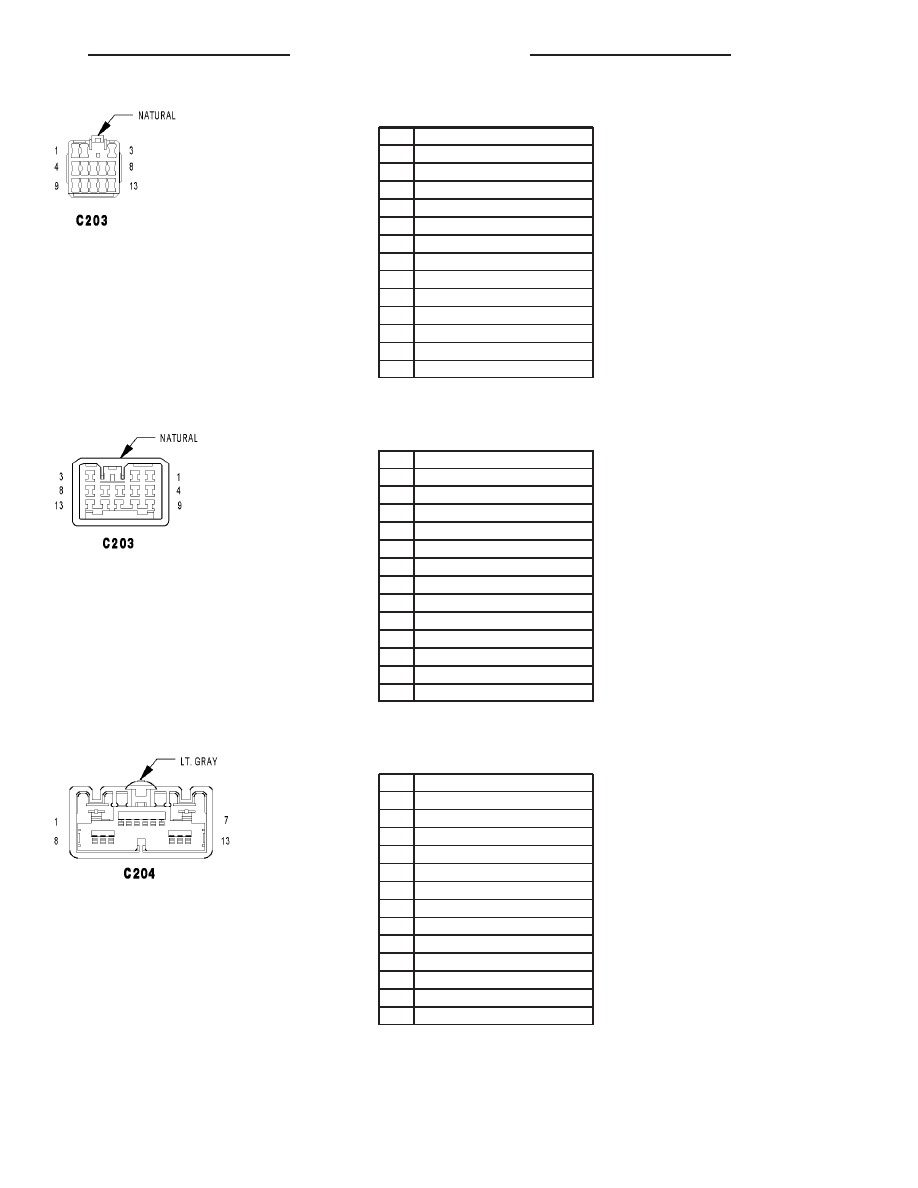

C203 - NATURAL (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

G74 20VT/WT

2

F71 20PK/TN

3

P96 20LG/LB

4

P72 20TN/GY

5

P74 20TN/OR

6

P70 20TN/LB

7

-

8

Z1 20BK

9

-

10

M1 20YL/VT

11

Q302 20OR/LG

12

P900 20LG/OR

13

Q112 14OR/BR

C203 - NATURAL (PASSENGER DOOR SIDE)

CAV

CIRCUIT

1

G74 20VT/WT

2

F71 20PK/TN

3

P96 20LG/LB

4

P72 20TN/GY

5

P74 20TN/OR

6

P70 20TN/LB

7

-

8

Z1 20BK

9

-

10

M1 20YL/VT

11

Q302 20OR/LG

12

P900 20LG/OR

13

Q112 14OR/BR

C204 - LT. GRAY (HVAC JUMPER SIDE)

CAV

CIRCUIT

1

C7 12DB

2

C34 20DB/RD

3

C73 14DB/VT

4

C32 20DB/TN

5

C71 16DB/BR

6

C35 20LB/OR

7

C75 12DB/GY

8

C801 20DB/OR

9

C72 16OR

10

C33 20LB/BR

11

-

12

-

13

-

ZB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 25
