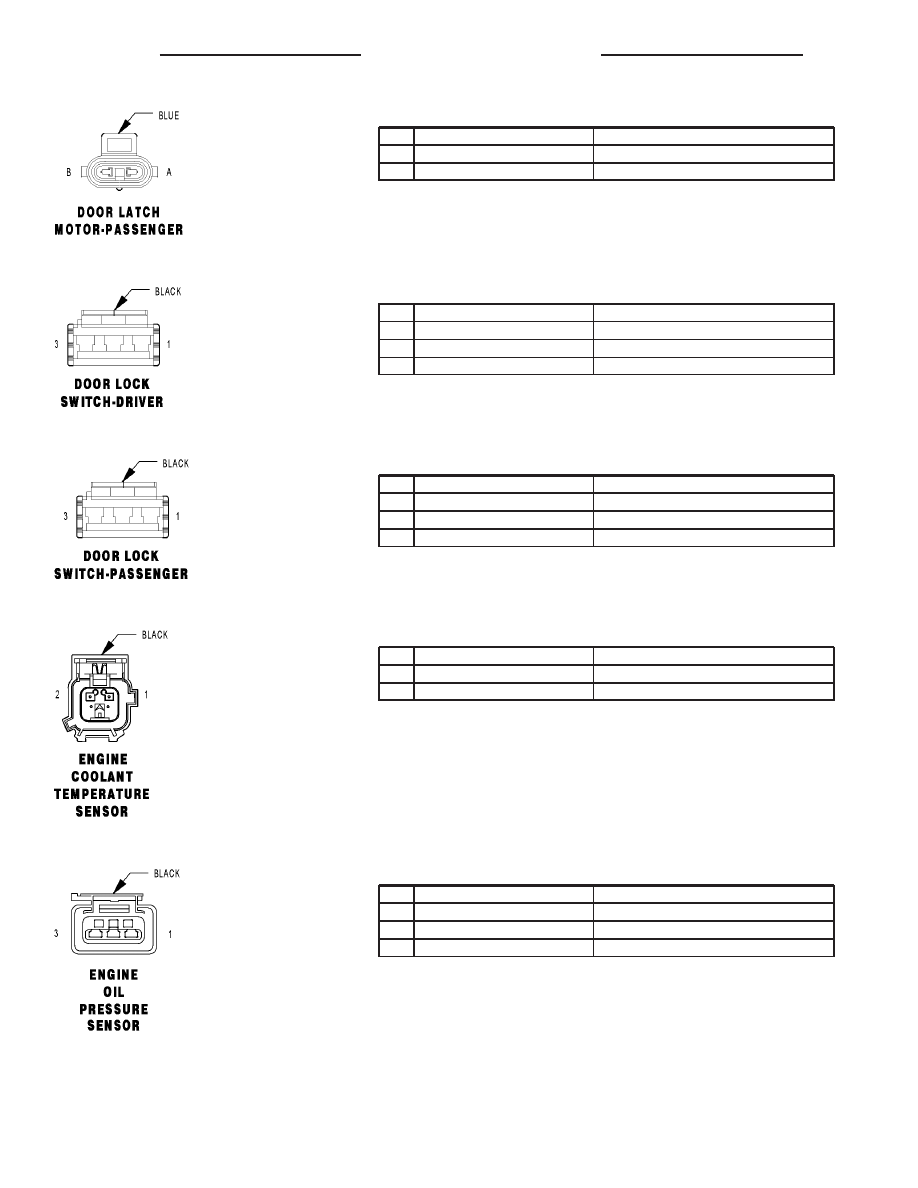

DOOR LATCH MOTOR-PASSENGER - BLUE 2 WAY

CAV

CIRCUIT

FUNCTION

A

P128 18LG/DG

PASSENGER DOOR UNLATCH RETURN

B

P126 18LG/OR

PASSENGER DOOR UNLATCH DRIVER

DOOR LOCK SWITCH-DRIVER - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

F71 20PK/TN

IGNITION FEED

2

P97 20LG/YL

DRIVER DOOR SWITCH MUX

3

P901 20OR/LB

DRIVER DOOR SWITCH RETURN

DOOR LOCK SWITCH-PASSENGER - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

F71 20PK/TN

IGNITION FEED

2

P96 20LG/LB

PASSENGER DOOR SWITCH MUX

3

P900 20LG/OR

PASSENGER DOOR SWITCH RETURN

ENGINE COOLANT TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K2 18VT/OR

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

2

K900 20DB/DG

SENSOR GROUND

ENGINE OIL PRESSURE SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

F855 20PK/YL

5V SUPPLY

2

G6 18VT/GY

OIL PRESSURE SENSOR SIGNAL

3

K900 20DB/DG

SENSOR GROUND

8W - 80 - 34

8W-80 CONNECTOR PIN-OUTS

ZB

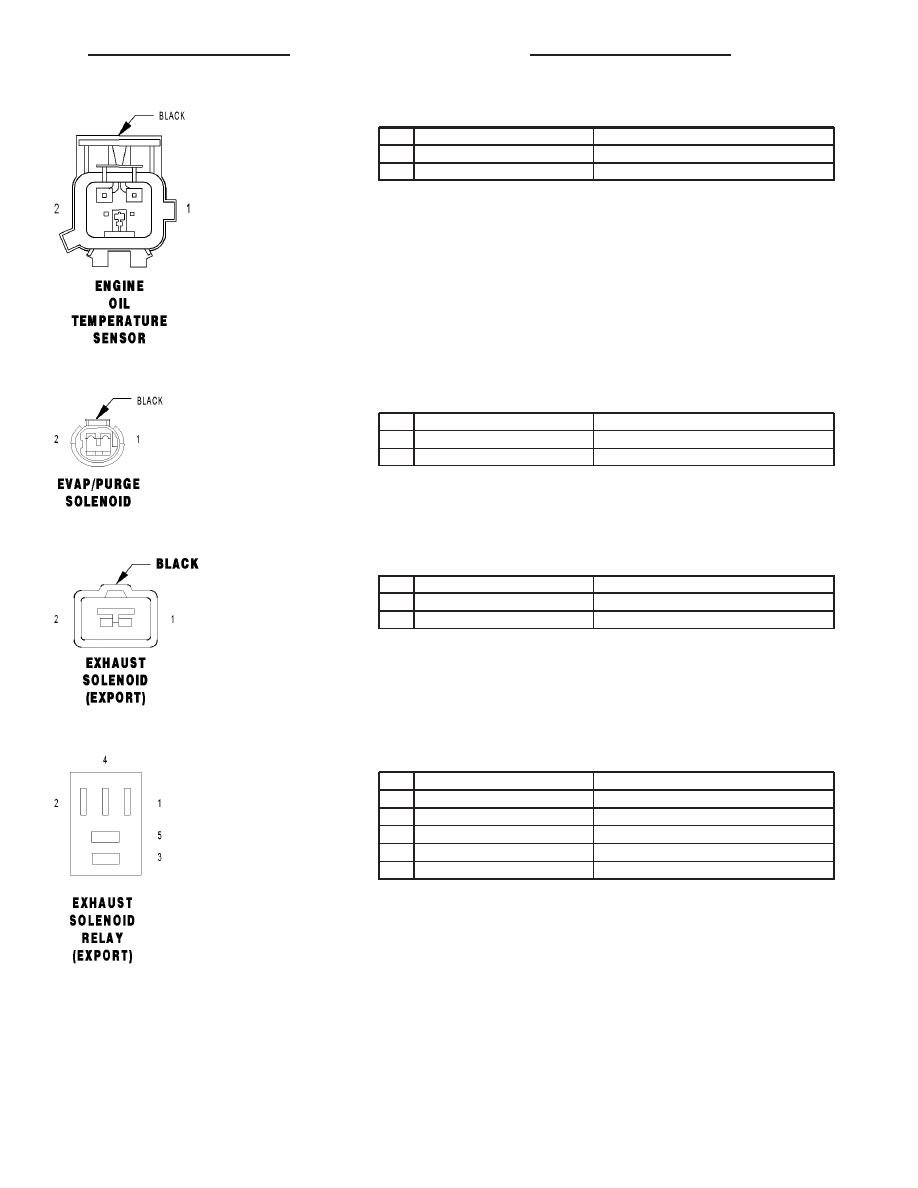

ENGINE OIL TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G24 18VT/BR

OIL TEMPERATURE SENSOR SIGNAL

2

K900 20DB/DG

SENSOR GROUND

EVAP/PURGE SOLENOID - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K52 18DB/WT

EVAP/PURGE SOLENOID CONTROL

2

F202 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

EXHAUST SOLENOID (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

J12 18DG/RD

EXHAUST SOLENOID RELAY OUTPUT

2

Z1 18BK

GROUND

EXHAUST SOLENOID RELAY (EXPORT) - 5 WAY

CAV

CIRCUIT

FUNCTION

1

J9 20RD

FUSED B(+)

2

J2 20GY

EXHAUST SOLENOID RELAY CONTROL

3

J10 20RD

FUSED B(+)

4

-

-

5

J12 20DG

EXHAUST SOLENOID RELAY OUTPUT

ZB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 35

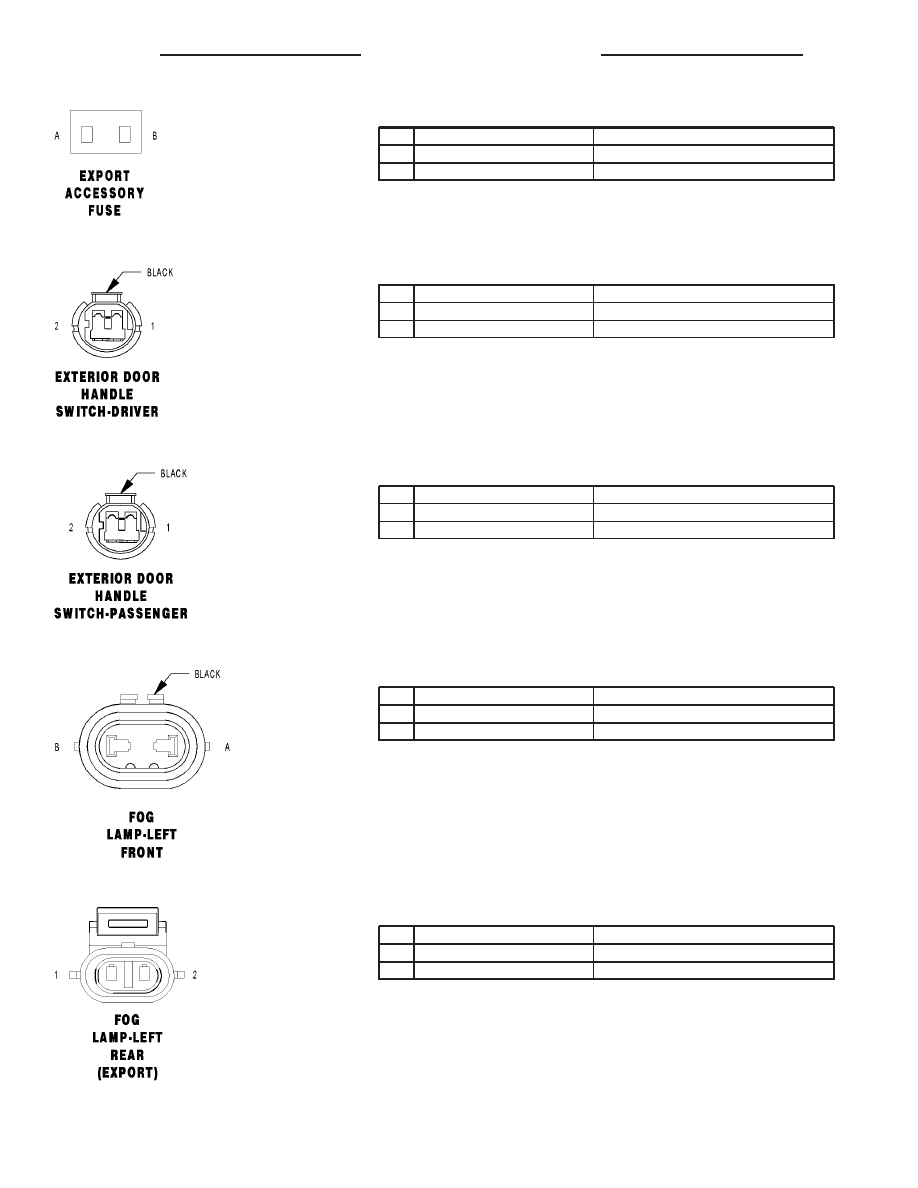

EXPORT ACCESSORY FUSE

CAV

CIRCUIT

FUNCTION

A

A1 10RD

B(+)

B

A104 10RD

FUSED B(+)

EXTERIOR DOOR HANDLE SWITCH-DRIVER - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

P125 20LG/YL

DRIVER EXTERIOR DOOR HANDLE SWITCH SENSE

2

P901 20OR/LB

DRIVER DOOR SWITCH RETURN

EXTERIOR DOOR HANDLE SWITCH-PASSENGER - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

P96 20LG/LB

PASSENGER DOOR SWITCH MUX

2

P900 20LG/OR

PASSENGER DOOR SWITCH RETURN

FOG LAMP-LEFT FRONT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

L89 20WT

LEFT FOG LAMP OUTPUT

B

Z1 20BK

GROUND

FOG LAMP-LEFT REAR (EXPORT) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

J1 20WT

REAR FOG LAMP RELAY OUTPUT

2

Z1 20BK

GROUND

8W - 80 - 36

8W-80 CONNECTOR PIN-OUTS

ZB

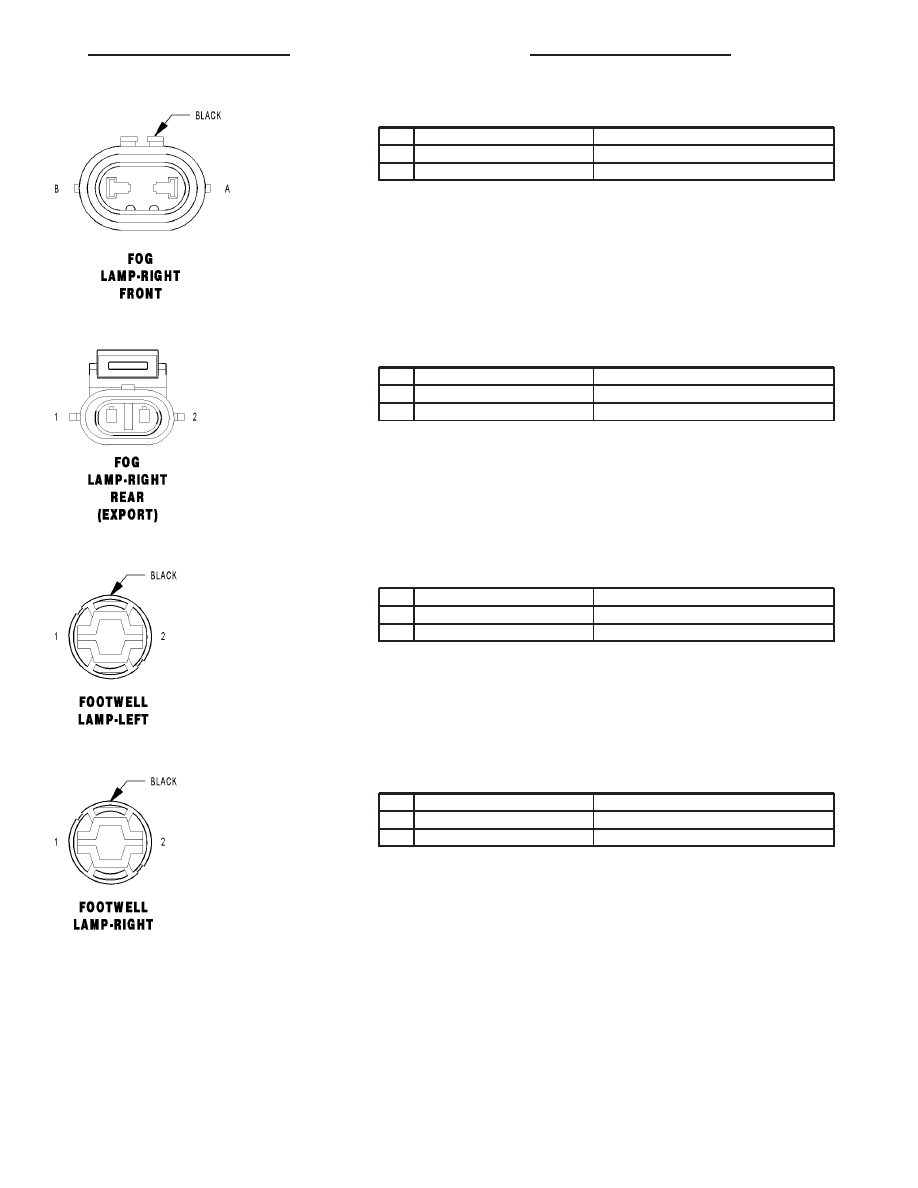

FOG LAMP-RIGHT FRONT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

L90 20WT/OR

RIGHT FOG LAMP OUTPUT

B

Z1 20BK

GROUND

FOG LAMP-RIGHT REAR (EXPORT) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

J1 20WT

REAR FOG LAMP RELAY OUTPUT

2

Z1 20BK

GROUND

FOOTWELL LAMP-LEFT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

M21 20YL/BR

FOOTWELL LAMPS DRIVER

2

Z1 20BK

GROUND

FOOTWELL LAMP-RIGHT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

M21 20YL/BR

FOOTWELL LAMPS DRIVER

2

Z1 20BK

GROUND

ZB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 37
