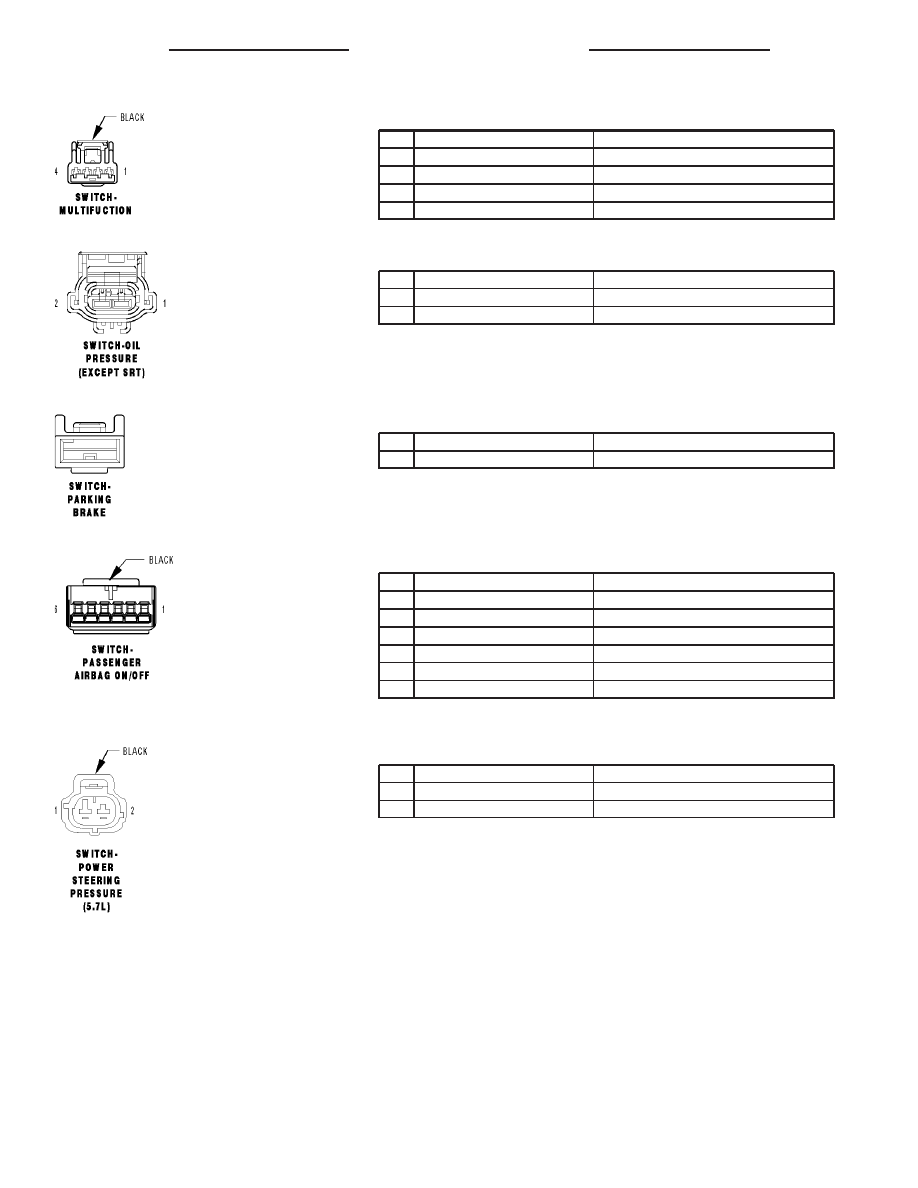

SWITCH-MULTIFUNCTION - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G194 20VT/LG

WASH/BEAM SELECT SWITCH SIGNAL

2

L900 20WT/YL

WIPER/TURN/BEAM SELECT SWITCH RETURN

3

L12 20WT/OR

TURN LAMPS SWITCH SIGNAL

4

W52 20BR/YL

INTERMITTENT WIPER SWITCH SIGNAL

SWITCH-OIL PRESSURE (EXCEPT SRT) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

G6 18VT/GY

OIL PRESSURE SIGNAL

2

-

-

SWITCH-PARKING BRAKE - 1 WAY

CAV

CIRCUIT

FUNCTION

1

B25 20DG/WT

PARK BRAKE SWITCH SENSE

SWITCH-PASSENGER AIRBAG ON/OFF - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

R106 20LG/LB

PASSENGER AIRBAG MUX SWITCH SENSE

2

R104 20LB/LG

PASSENGER AIRBAG MUX SWITCH RETURN

3

G104 20VT/GY

PASSENGER AIRBAG INDICATOR DRIVER

4

F201 20PK/OR

FUSED IGNITION SWITCH OUTPUT (RUN-START)

5

-

-

6

-

-

SWITCH-POWER STEERING PRESSURE (5.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z988 20BK

GROUND

2

K66 18DB/WT

P/S SWITCH SIGNAL

8W - 80 - 132

8W-80 CONNECTOR PIN-OUTS

DR/DH

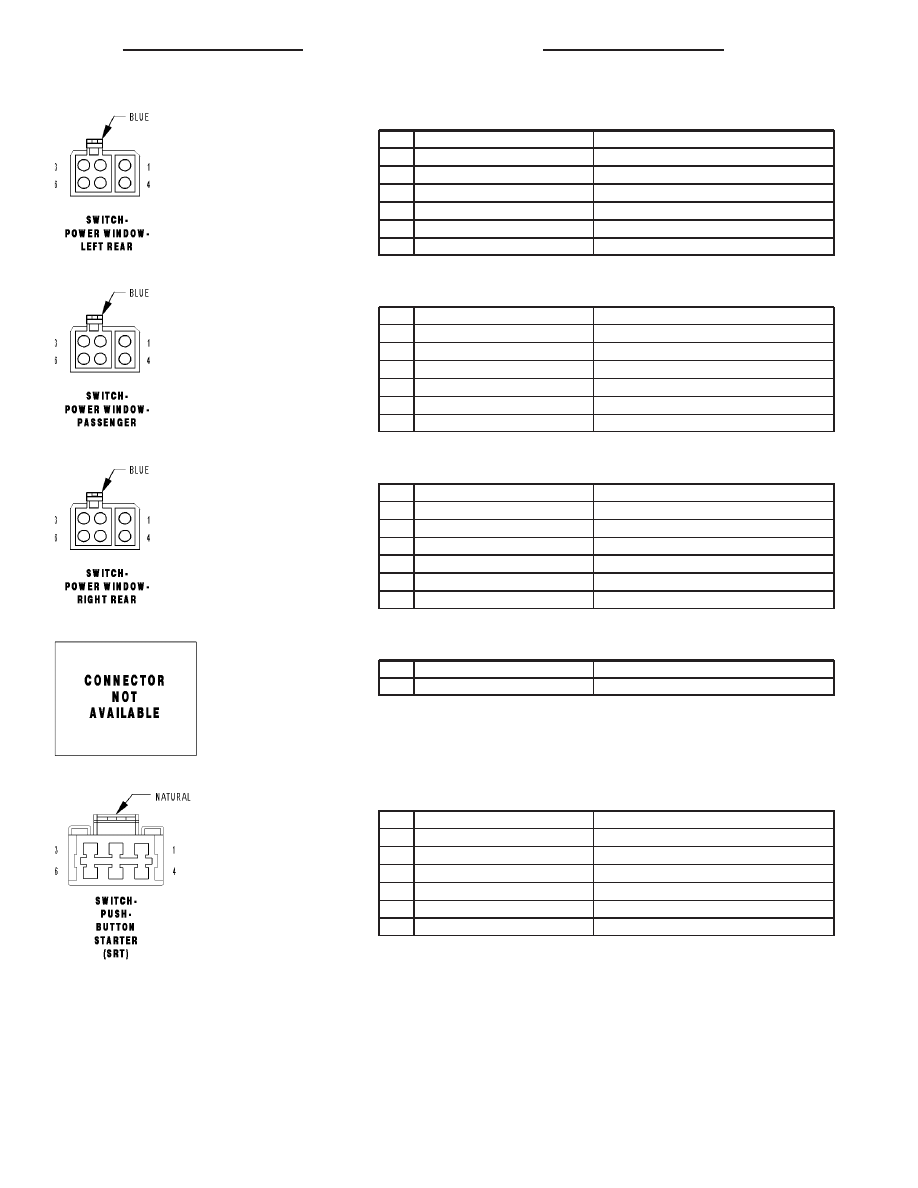

SWITCH-POWER WINDOW-LEFT REAR - BLUE 6 WAY

CAV

CIRCUIT

FUNCTION

1

Q111 14TN/YL

DRIVER REAR WINDOW DRIVER (UP)

2

Q611 14OR/GY

LEFT REAR WINDOW DRIVER (DOWN)

3

-

-

4

Q411 14OR/WT

LEFT REAR WINDOW DRIVER (UP)

5

Q211 14TN/LB

DRIVER REAR WINDOW DRIVER (DOWN)

6

Q15 14OR/LB

POWER WINDOW SWITCH FEED

SWITCH-POWER WINDOW-PASSENGER - BLUE 6 WAY

CAV

CIRCUIT

FUNCTION

1

Q12 14OR/BR

RIGHT FRONT WINDOW DRIVER (UP)

2

Q26 14OR/GY

MASTER WINDOW SWITCH RIGHT FRONT (DOWN)

3

-

-

4

Q16 14OR/TN

MASTER WINDOW SWITCH RIGHT FRONT (UP)

5

Q22 14OR/VT

RIGHT FRONT WINDOW DRIVER (DOWN)

6

Q15 14OR/LB

POWER WINDOW SWITCH FEED

SWITCH-POWER WINDOW-RIGHT REAR - BLUE 6 WAY

CAV

CIRCUIT

FUNCTION

1

Q112 14TN/YL

PASSENGER REAR WINDOW DRIVER (UP)

2

Q612 14OR/GY

RIGHT REAR WINDOW DRIVER (DOWN)

3

-

-

4

Q412 14OR/WT

RIGHT REAR WINDOW DRIVER (UP)

5

Q212 14TN/LB

PASSENGER REAR WINDOW DRIVER (DOWN)

6

Q15 14OR/LB

POWER WINDOW SWITCH FEED

SWITCH-PTO (NGC) - 1 WAY

CAV

CIRCUIT

FUNCTION

1

G113 18VT

PTO SWITCH SENSE

SWITCH-PUSH-BUTTON STARTER (SRT) - NATURAL 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

F951 16PK/LG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

3

T141 16YL/OR

MANUAL CLUTCH INTERLOCK START FEED

4

-

-

5

-

-

6

-

-

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 133

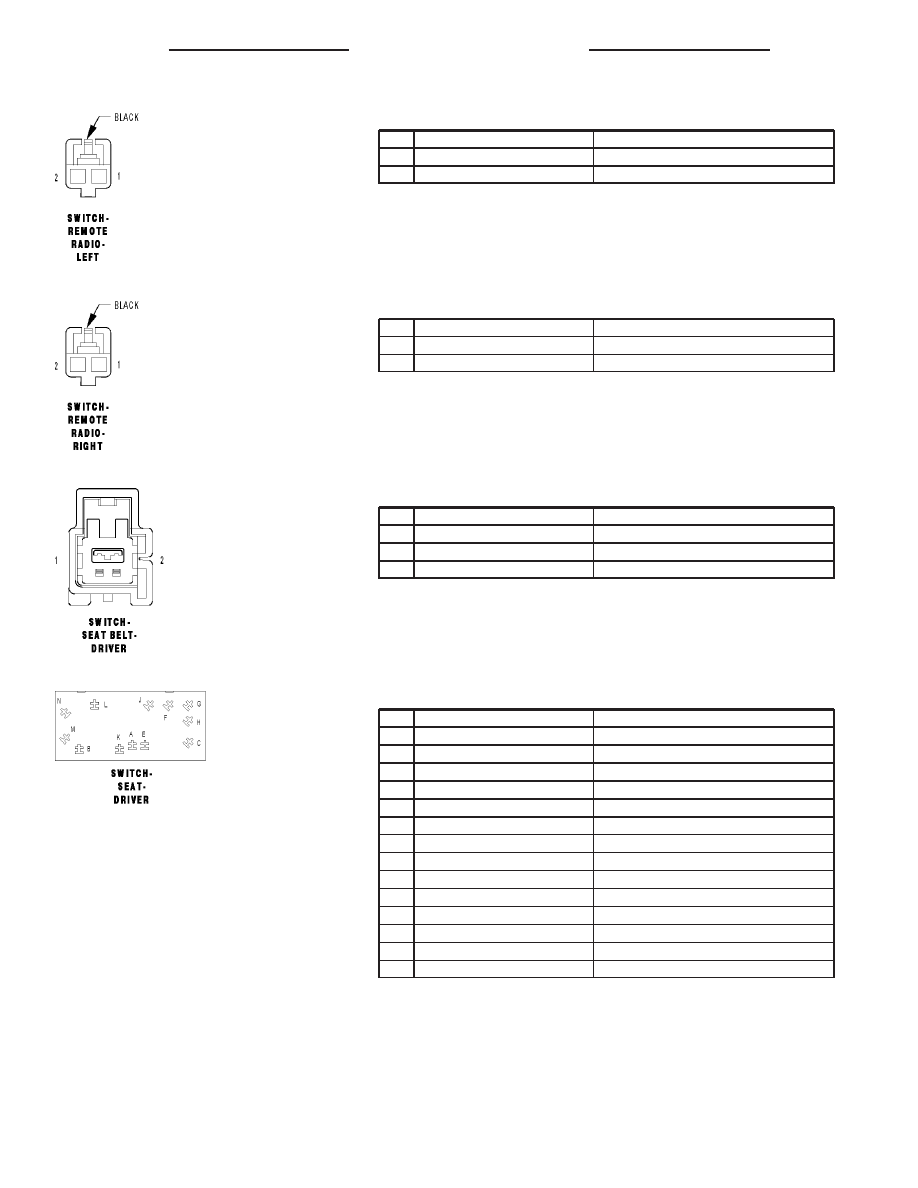

SWITCH-REMOTE RADIO-LEFT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X20 22GY/WT

RADIO CONTROL MUX

2

Z909 22BK

GROUND

SWITCH-REMOTE RADIO-RIGHT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X20 22GY/WT

RADIO CONTROL MUX

2

Z909 22BK

GROUND

SWITCH-SEAT BELT-DRIVER - 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z951 20BK (EXCEPT SRT)

GROUND

1

Z951 18BK (SRT)

GROUND

2

G10 20VT/LG

SEAT BELT SWITCH SENSE

SWITCH-SEAT-DRIVER - 12 WAY

CAV

CIRCUIT

FUNCTION

A

A210 12OR/RD

FUSED B(+)

B

Z939 14BK

GROUND

C

P105 12LG

DRIVER SEAT LUMBAR MOTOR FORWARD DRIVER

D

-

-

E

P11 12LG/YL

DRIVER SEAT REAR UP DRIVER

F

P107 12LG/WT

DRIVER SEAT LUMBAR MOTOR REARWARD DRIVER

G

Z939 14BK

GROUND

H

A210 12OR/RD

FUSED B(+)

I

-

-

J

P13 12LG/OR

DRIVER SEAT REAR DOWN DRIVER

K

P17 12LG/DG

DRIVER SEAT HORIZONTAL REARWARD DRIVER

L

P15 12LG/BR

DRIVER SEAT HORIZONTAL FORWARD DRIVER

M

P19 12LG/LB

DRIVER SEAT FRONT UP DRIVER

N

P21 12LG/TN

DRIVER SEAT FRONT DOWN DRIVER

8W - 80 - 134

8W-80 CONNECTOR PIN-OUTS

DR/DH

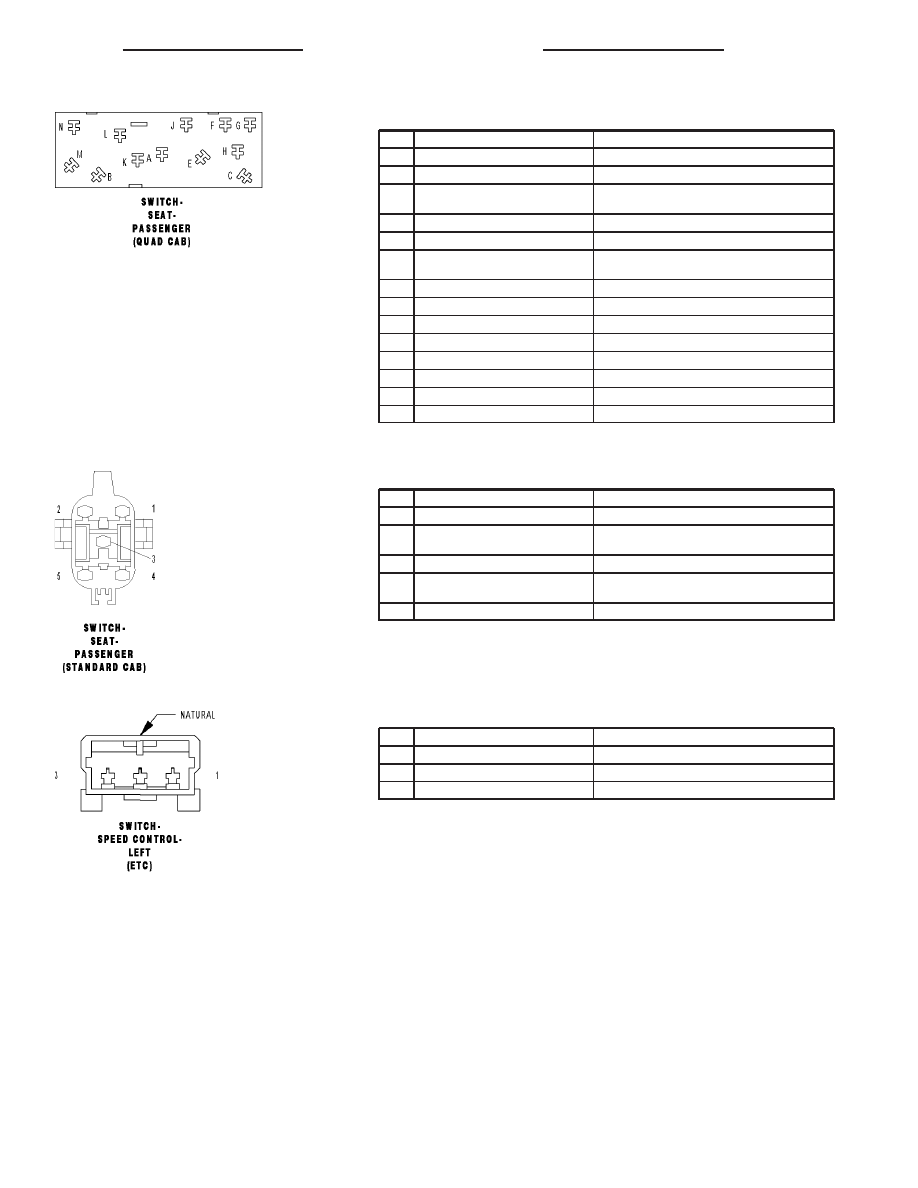

SWITCH-SEAT-PASSENGER (QUAD CAB) - 12 WAY

CAV

CIRCUIT

FUNCTION

A

A210 12OR/RD

FUSED B(+)

B

Z939 14BK

GROUND

C

P106 12LG/WT

PASSENGER SEAT LUMBAR MOTOR FORWARD
DRIVER

D

-

-

E

A210 12OR/RD

FUSED B(+)

F

P104 12LG

PASSENGER SEAT LUMBAR MOTOR REARWARD
DRIVER

G

Z939 14BK

GROUND

H

P12 12LG/YL

PASSENGER SEAT REAR UP DRIVER

I

-

-

J

P10 12LG/TN

PASSENGER SEAT REAR DOWN DRIVER

K

P16 12LG/BR

PASSENGER SEAT HORIZONTAL REARWARD DRIVER

L

P14 12LG/OR

PASSENGER SEAT HORIZONTAL FORWARD DRIVER

M

P20 12LG/LB

PASSENGER SEAT FRONT UP DRIVER

N

P18 12LG/DG

PASSENGER SEAT FRONT DOWN DRIVER

SWITCH-SEAT-PASSENGER (STANDARD CAB) - 5 WAY

CAV

CIRCUIT

FUNCTION

1

Z939 14BK

GROUND

2

P106 12LG/WT

PASSENGER SEAT LUMBAR MOTOR FORWARD
DRIVER

3

A210 12OR/RD

FUSED B(+)

4

P104 12LG

PASSENGER SEAT LUMBAR MOTOR REARWARD
DRIVER

5

Z939 14BK

GROUND

SWITCH-SPEED CONTROL-LEFT (ETC) - NATURAL 3 WAY

CAV

CIRCUIT

FUNCTION

1

V38 20VT/OR (5.7L/DIESEL)

S/C SWITCH NO. 2 SIGNAL

2

V937 20VT/BR

S/C SWITCH RETURN

3

V37 20VT

S/C SWITCH NO. 1 SIGNAL

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 135
