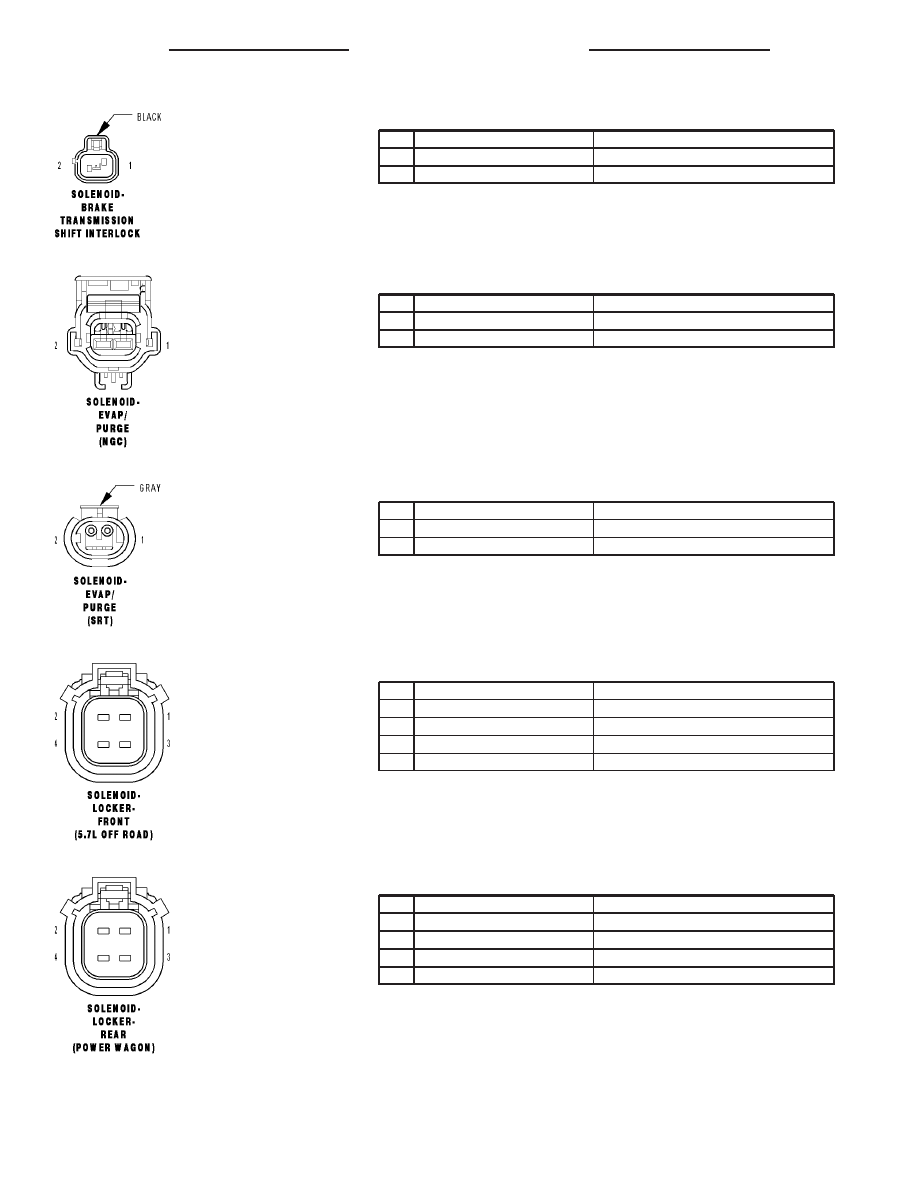

SOLENOID-BRAKE TRANSMISSION SHIFT INTERLOCK - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K32 18DB/YL

BTSI SOLENOID CONTROL

2

Z101 18BK/VT

GROUND

SOLENOID-EVAP/PURGE (NGC) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K52 18DB/WT

EVAP PURGE SOL CONTROL

2

K70 18DB/BR

EVAP PURGE SOL SIGNAL

SOLENOID-EVAP/PURGE (SRT) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

F202 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

2

K70 18DB/BR

EVAP PURGE RETURN

SOLENOID-LOCKER-FRONT (5.7L OFF ROAD) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

T520 16YL/OR

FRONT LOCKER SOURCE

2

T521 18YL/GY

LOCKER SENSOR SUPPLY

3

T522 18YL/LB

FRONT LOCKER SENSOR SENSE

4

T524 16YL/LG

FRONT LOCKER RETURN

SOLENOID-LOCKER-REAR (POWER WAGON) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

T526 16YL/WT

REAR LOCKER SOURCE

2

T521 18YL/GY

LOCKER SENSOR SUPPLY

3

T527 18YL/TN

REAR LOCKER SENSOR SENSE

4

T528 16YL/GY

REAR LOCKER RETURN

8W - 80 - 124

8W-80 CONNECTOR PIN-OUTS

DR/DH

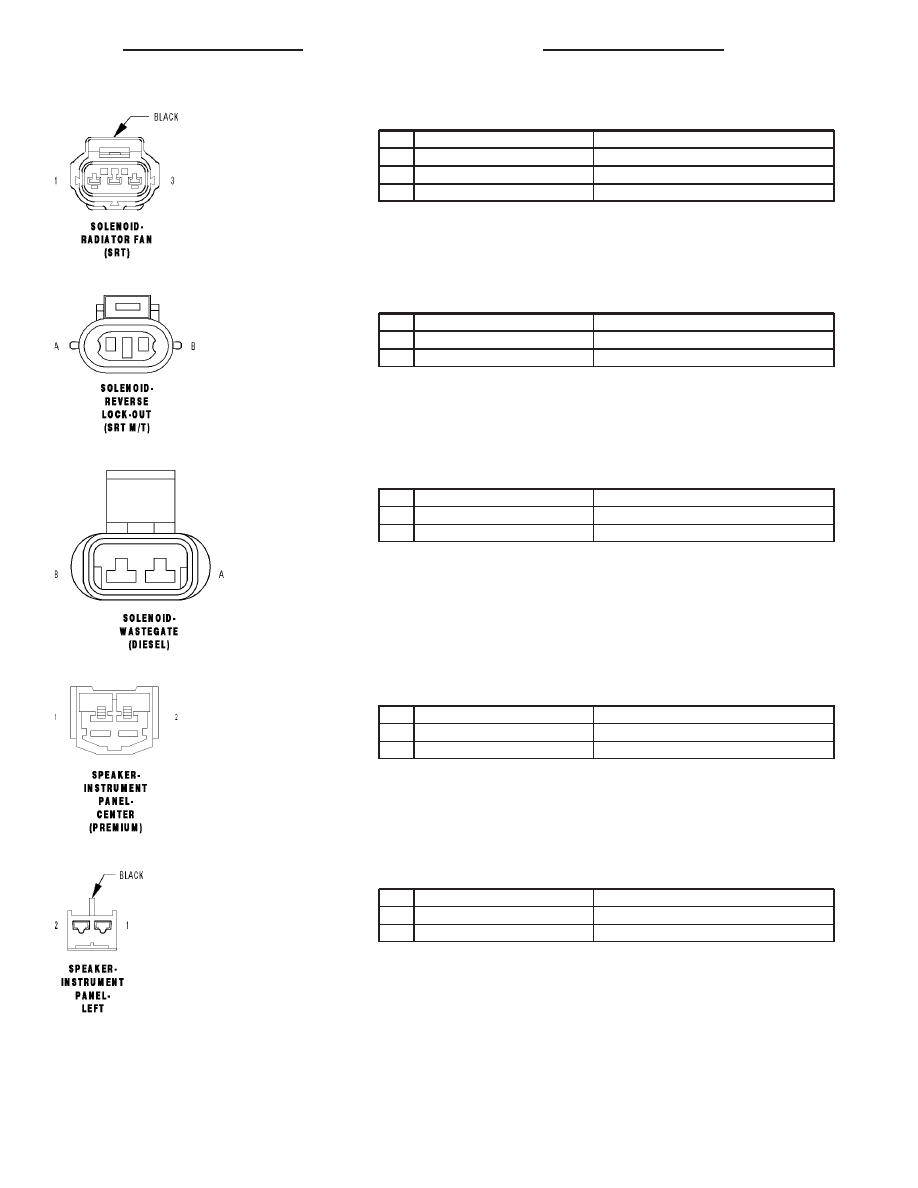

SOLENOID-RADIATOR FAN (SRT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

C240 18LB/TN

HYDRAULIC COOLING CONTROL FEED

2

K342 16BR/WT

ASD RELAY OUTPUT

3

Z1 18BK

GROUND

SOLENOID-REVERSE LOCK-OUT (SRT M/T) - 2 WAY

CAV

CIRCUIT

FUNCTION

A

A917 18RD

FUSED B(+)

B

K333 18DB/LB

SOLENOID REVERSE LOCKOUT FEED

SOLENOID-WASTEGATE (DIESEL) - 2 WAY

CAV

CIRCUIT

FUNCTION

A

K139 18DB

WASTEGATE SOLENOID CONTROL

B

F504 18GY/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

SPEAKER-INSTRUMENT PANEL-CENTER (PREMIUM) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

X290 18GY/OR

CENTER INSTRUMENT PANEL SPEAKER (-)

2

X200 18GY/BR

CENTER INSTRUMENT PANEL SPEAKER (+)

SPEAKER-INSTRUMENT PANEL-LEFT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X209 18GY/OR

LEFT INSTRUMENT PANEL SPEAKER (+)

2

X299 18GY/YL

LEFT INSTRUMENT PANEL SPEAKER (-)

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 125

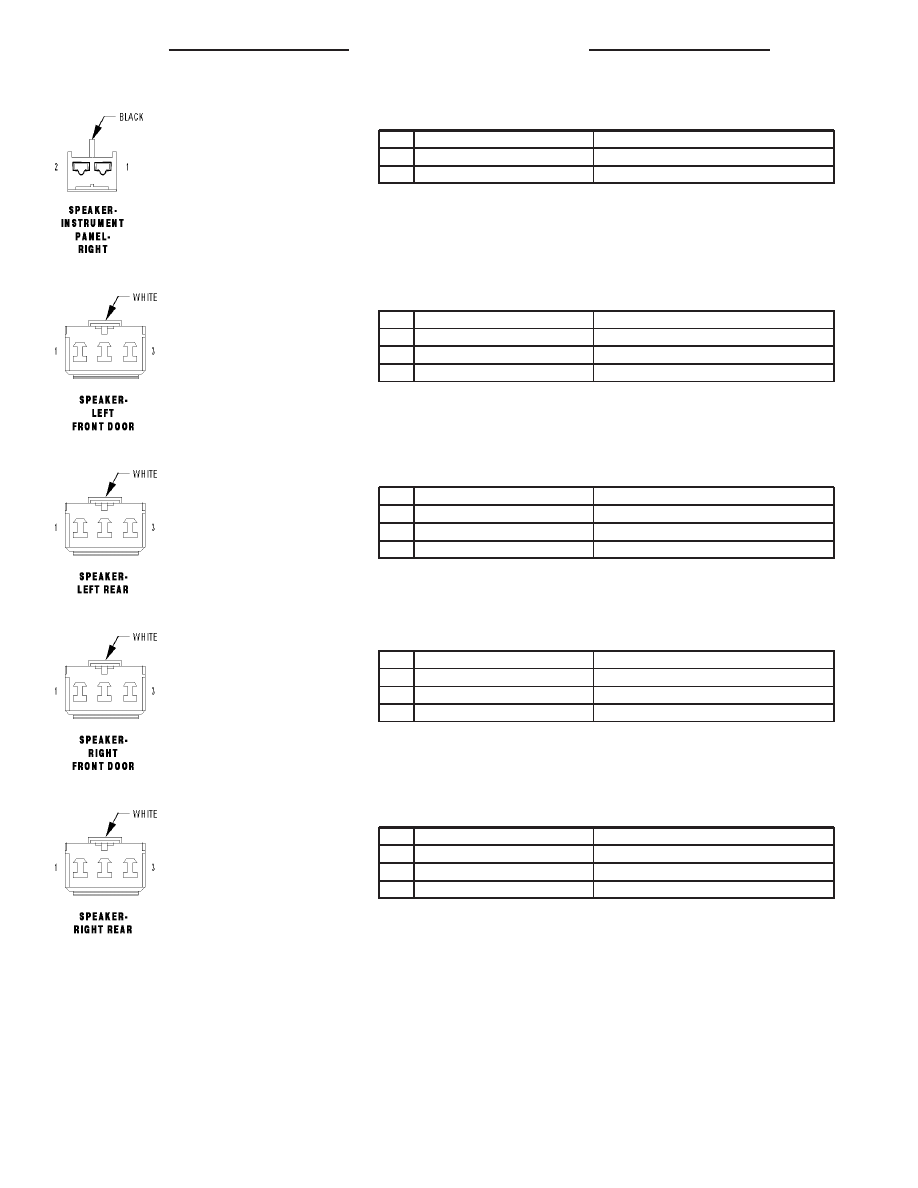

SPEAKER-INSTRUMENT PANEL-RIGHT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X208 18GY/DG

RIGHT INSTRUMENT PANEL SPEAKER (+)

2

X298 18GY/LG

RIGHT INSTRUMENT PANEL SPEAKER (-)

SPEAKER-LEFT FRONT DOOR - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

X155 18DG/LB

LEFT FRONT DOOR SPEAKER (-)

2

-

-

3

X153 18DG/YL

LEFT FRONT DOOR SPEAKER (+)

SPEAKER-LEFT REAR - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

X205 18GY/LG

LEFT REAR SPEAKER (+)

2

-

-

3

X295 18GY/DG

LEFT REAR SPEAKER (-)

SPEAKER-RIGHT FRONT DOOR - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

X156 18GY/LB

RIGHT FRONT DOOR SPEAKER (-)

2

-

-

3

X154 18GY/YL

RIGHT FRONT DOOR SPEAKER (+)

SPEAKER-RIGHT REAR - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

X206 18DG/LG

RIGHT REAR SPEAKER (+)

2

-

-

3

X296 18DG/GY

RIGHT REAR SPEAKER (-)

8W - 80 - 126

8W-80 CONNECTOR PIN-OUTS

DR/DH

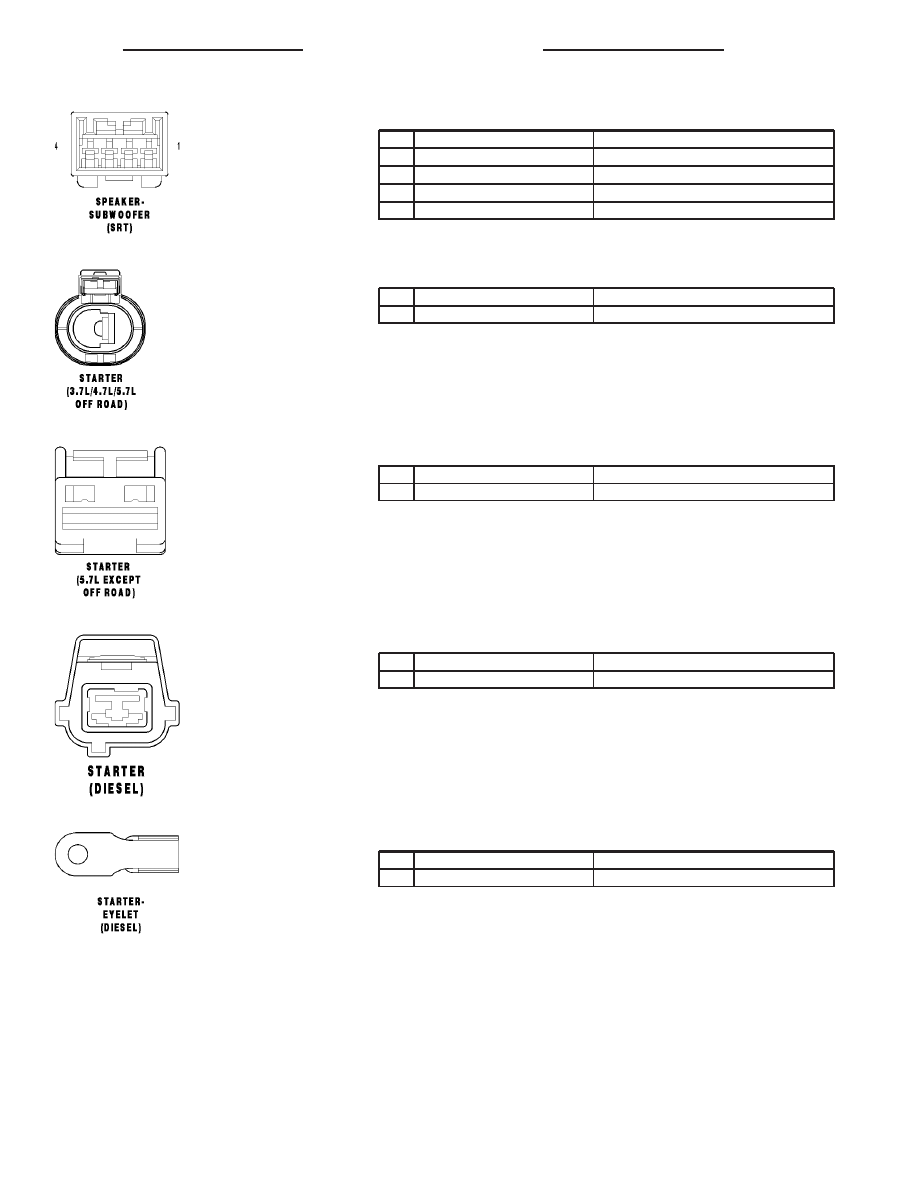

SPEAKER-SUBWOOFER (SRT) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

X390 16DG/BR

AMPLIFIED SUBWOOFER 1 (-)

2

X300 16GY/BR

AMPLIFIED SUBWOOFER 1 (+)

3

X391 16DG/WT

AMPLIFIED SUBWOOFER 2 (-)

4

X301 16GY/WT

AMPLIFIED SUBWOOFER 2 (+)

STARTER (3.7L/4.7L/5.7L OFF ROAD) - 1 WAY

CAV

CIRCUIT

FUNCTION

1

T750 14YL/GY

STARTER MOTOR RELAY OUTPUT

STARTER (5.7L EXCEPT OFF ROAD) - 1 WAY

CAV

CIRCUIT

FUNCTION

1

T750 14YL/GY

STARTER MOTOR RELAY OUTPUT

STARTER (DIESEL) - 1 WAY

CAV

CIRCUIT

FUNCTION

1

T750 14YL/GY

STARTER MOTOR RELAY OUTPUT

STARTER-EYELET (DIESEL) - 1 WAY

CAV

CIRCUIT

FUNCTION

1

A8 0RD

B(+)
