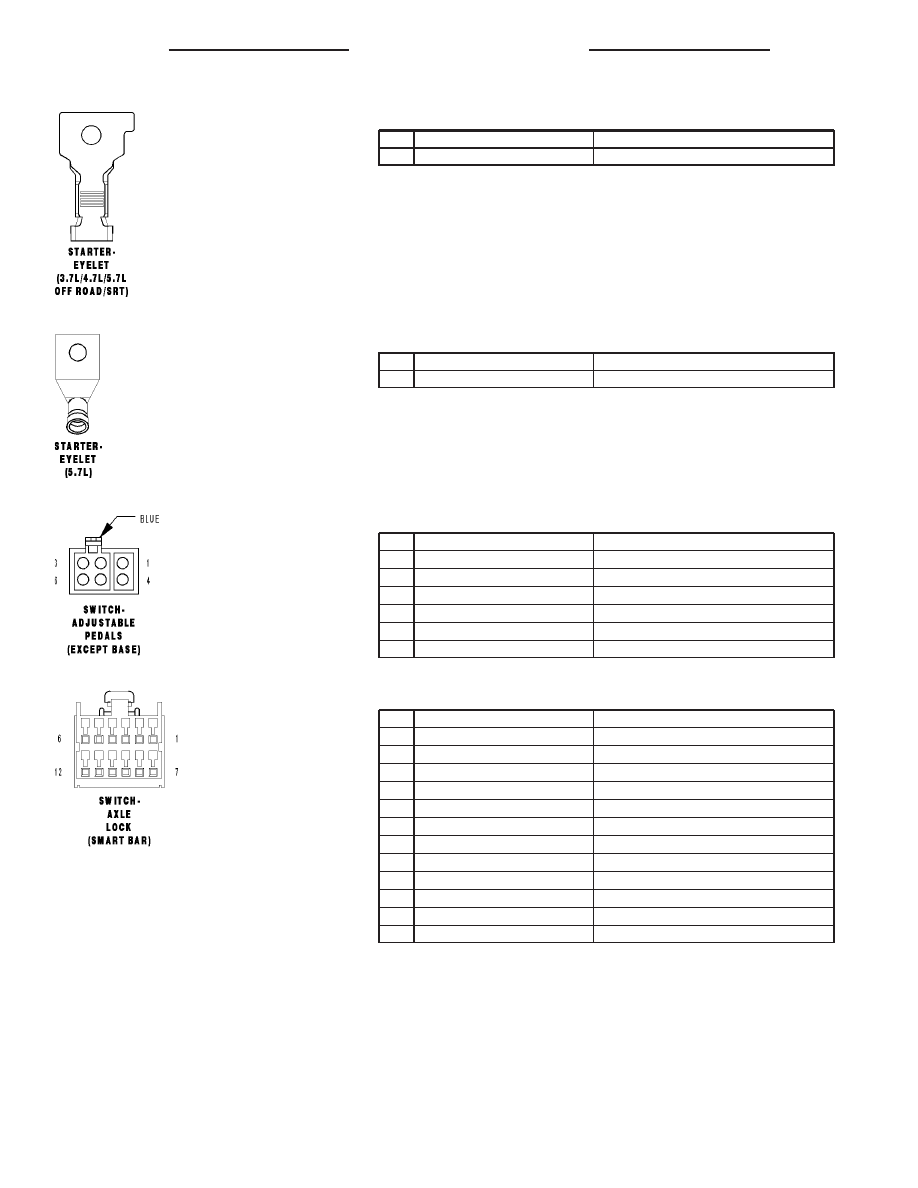

STARTER-EYELET (3.7L/4.7L/5.7L OFF ROAD/SRT) - 1 WAY

CAV

CIRCUIT

FUNCTION

1

A8 06RD

B(+)

STARTER-EYELET (5.7L) - 1 WAY

CAV

CIRCUIT

FUNCTION

1

A8 6RD

B(+)

SWITCH-ADJUSTABLE PEDALS (EXCEPT BASE) - BLUE 6 WAY

CAV

CIRCUIT

FUNCTION

1

P206 18LG/LB

ADJUSTABLE PEDALS MOTOR REARWARD

2

A72 18RD/OR

ADJUSTABLE PEDALS RELAY OUTPUT

3

-

-

4

Z146 18BK

GROUND

5

F504 20GY/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

6

P205 18LG/WT

ADJUSTABLE PEDALS MOTOR FORWARD

SWITCH-AXLE LOCK (SMART BAR) - 12 WAY

CAV

CIRCUIT

FUNCTION

1

T537 20YL/LG

LOCKER SWITCH SUPPLY

2

T532 20YL/GY

LOCKER OPEN ILLUMINATION SENSE

3

-

-

4

-

-

5

T535 20YL/BR

LOCKER SWITCH SENSE

6

E11 20OR/DB

PANEL LAMPS DRIVER

7

T536 20YL/WT

SWITCH SUPPLY

8

T534 20YL

LOCKER FR/RR ILLUMINATION SENSE

9

T533 20YL/LB

LOCKER REAR ILLUMINATION SENSE

10

-

-

11

Z952 20BK

GROUND

12

-

-

8W - 80 - 128

8W-80 CONNECTOR PIN-OUTS

DR/DH

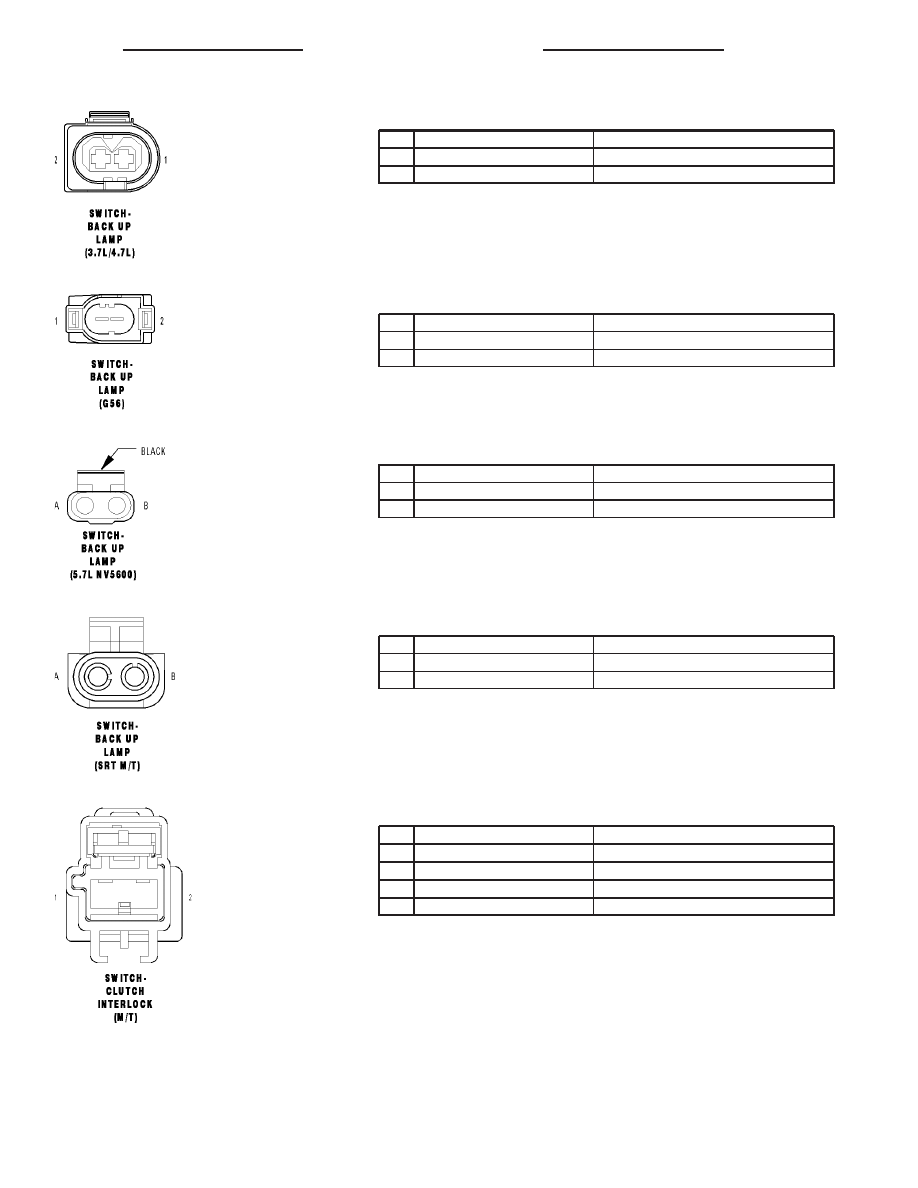

SWITCH-BACK UP LAMP (3.7L/4.7L) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

L1 18WT/LG

BACKUP LAMP FEED

2

L10 18WT/GY

FUSED IGNITION SWITCH OUTPUT (RUN)

SWITCH-BACK UP LAMP (G56) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

L1 18WT/LG

BACKUP LAMP FEED

2

L10 18WT/GY

FUSED IGNITION SWITCH OUTPUT (RUN)

SWITCH-BACK UP LAMP (5.7L NV5600) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

L1 18WT/LG

BACKUP LAMP FEED

B

L10 18WT/GY

FUSED IGNITION SWITCH OUTPUT (RUN)

SWITCH-BACK UP LAMP (SRT M/T) - 2 WAY

CAV

CIRCUIT

FUNCTION

A

L10 18WT/GY

FUSED IGNITION SWITCH OUTPUT (RUN)

B

L1 18WT/LG

BACKUP LAMP FEED

SWITCH-CLUTCH INTERLOCK (M/T) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

T41 20YL/DB (EXCEPT SRT)

TRS T41 SENSE

1

T41 16YL/DB (SRT)

PARK NEUTRAL POSITION SWITCH SENSE (T41)

2

Z911 18BK (EXCEPT SRT)

GROUND

2

Z1 16BK (SRT)

GROUND

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 129

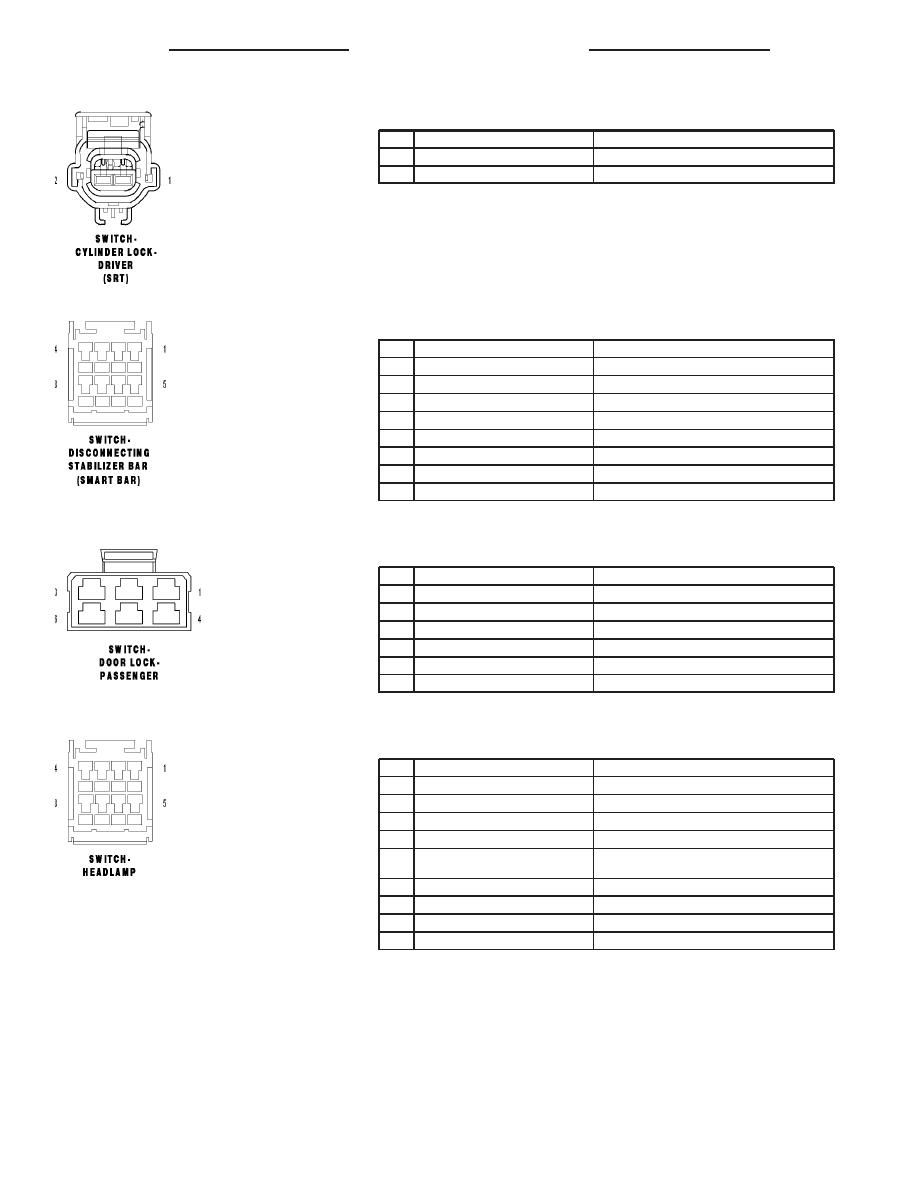

SWITCH-CYLINDER LOCK-DRIVER (SRT) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

G163 20VT/LB

DRIVER CYLINDER LOCK SWITCH MUX

2

Z463 20BK/LB

GROUND

SWITCH-DISCONNECTING STABILIZER BAR (SMART BAR) - 8 WAY

CAV

CIRCUIT

FUNCTION

1

E11 20OR/DB

PANEL LAMPS DRIVER

2

T529 20YL/LG

STABILIZER BAR ENGAGE ILLUMINATION SENSE

3

T530 20YL/DG

STABILIZER BAR DISENGAGE ILLUMINATION SENSE

4

Z952 20BK

GROUND

5

T531 20YL/TN

STABILIZER BAR SWITCH SENSE

6

-

-

7

-

-

8

T536 20YL/WT

SWITCH SUPPLY

SWITCH-DOOR LOCK-PASSENGER - 6 WAY

CAV

CIRCUIT

FUNCTION

1

G160 20VT/LG

PASSENGER DOOR LOCK SWITCH MUX

2

F21 20PK/DG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

3

-

-

4

-

-

5

Z461 20BK/DG

GROUND

6

-

-

SWITCH-HEADLAMP - 8 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

E19 20OR/BR

HEADLAMP SWITCH DIMMER SIGNAL

4

Z407 20BK/OR

GROUND

5

L89 20WT/YL (FOG LAMPS EXCEPT
SRT)

FOG LAMP RELAY OUTPUT

5

L89 18WT/YL (FOG LAMPS SRT)

FOG LAMP RELAY OUTPUT

6

E2 20OR/BR

PANEL LAMPS DIMMER SIGNAL

7

L115 20WT/YL

HEADLAMP SWITCH RETURN

8

L116 20WT/LG

HEADLAMP SWITCH SIGNAL

8W - 80 - 130

8W-80 CONNECTOR PIN-OUTS

DR/DH

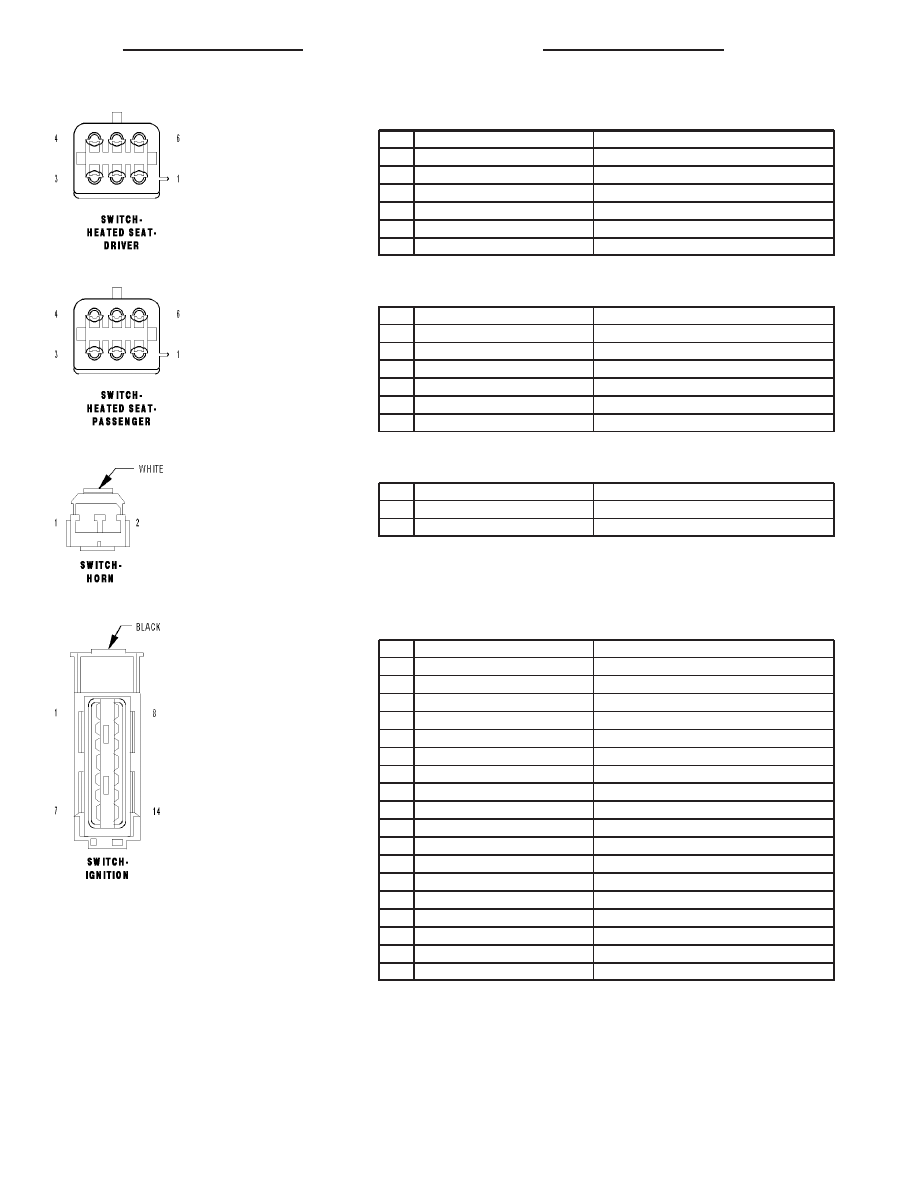

SWITCH-HEATED SEAT-DRIVER - 6 WAY

CAV

CIRCUIT

FUNCTION

1

P81 20TN/LB

DRIVER SEAT LOW HEAT LED DRIVER

2

P301 20LG/OR

HEATED SEAT SWITCH ILLUMINATION DRIVER

3

Z301 20TN/BK

GROUND

4

P85 20LG/WT

HEATED SEAT SWITCH SUPPLY

5

P83 20TN/WT

DRIVER SEAT HIGH HEAT LED DRIVER

6

P7 20LG/DG

DRIVER SEAT HEATER MUX SWITCH

SWITCH-HEATED SEAT-PASSENGER - 6 WAY

CAV

CIRCUIT

FUNCTION

1

P82 20TN/DG

PASSENGER SEAT LOW HEAT LED DRIVER

2

P301 20LG/OR

HEATED SEAT SWITCH ILLUMINATION DRIVER

3

Z302 20LG/BK

GROUND

4

P85 20LG/WT

HEATED SEAT SWITCH SUPPLY

5

P84 20TN/VT

PASSENGER SEAT HIGH HEAT LED DRIVER

6

P8 20LG/WT

PASSENGER SEAT HEATER MUX SWITCH

SWITCH-HORN - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

X3 20DG/VT

HORN SWITCH SENSE

2

-

-

SWITCH-IGNITION - BLACK 14 WAY

CAV

CIRCUIT

FUNCTION

1

A970 10RD (EXCEPT SRT)

FUSED B(+)

1

F988 18PK/YL (SRT)

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

2

F1 16PK/WT

FUSED IGNITION SWITCH OUTPUT (OFF-RUN-START)

3

F951 16PK/LG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

4

A951 16RD

FUSED B(+)

5

G15 20VT/TN

KEY-IN IGNITION SWITCH SENSE

6

Z943 20BK

GROUND

7

A921 16RD (EXCEPT SRT)

FUSED B(+)

8

C7 10DB (EXCEPT SRT)

BLOWER MOTOR FEED

8

F102 18PK/DB (SRT)

FUSED IGNITION SWITCH OUTPUT (RUN)

9

F982 14PK/YL (EXCEPT SRT)

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

9

F985 12PK/YL (SRT)

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

10

F30 12PK/YL (EXCEPT BASE/SRT)

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

11

A981 14RD (EXCEPT SRT)

FUSED B(+)

11

A981 12RD (SRT)

FUSED B(+)

12

A310 10RD/LB (EXCEPT BASE/SRT)

FUSED B(+)

13

T751 16YL (EXCEPT SRT)

IGNITION SWITCH OUTPUT (START)

14

F922 16PK/YL (EXCEPT SRT)

FUSED IGNITION SWITCH OUTPUT (RUN)

DR/DH

8W-80 CONNECTOR PIN-OUTS
