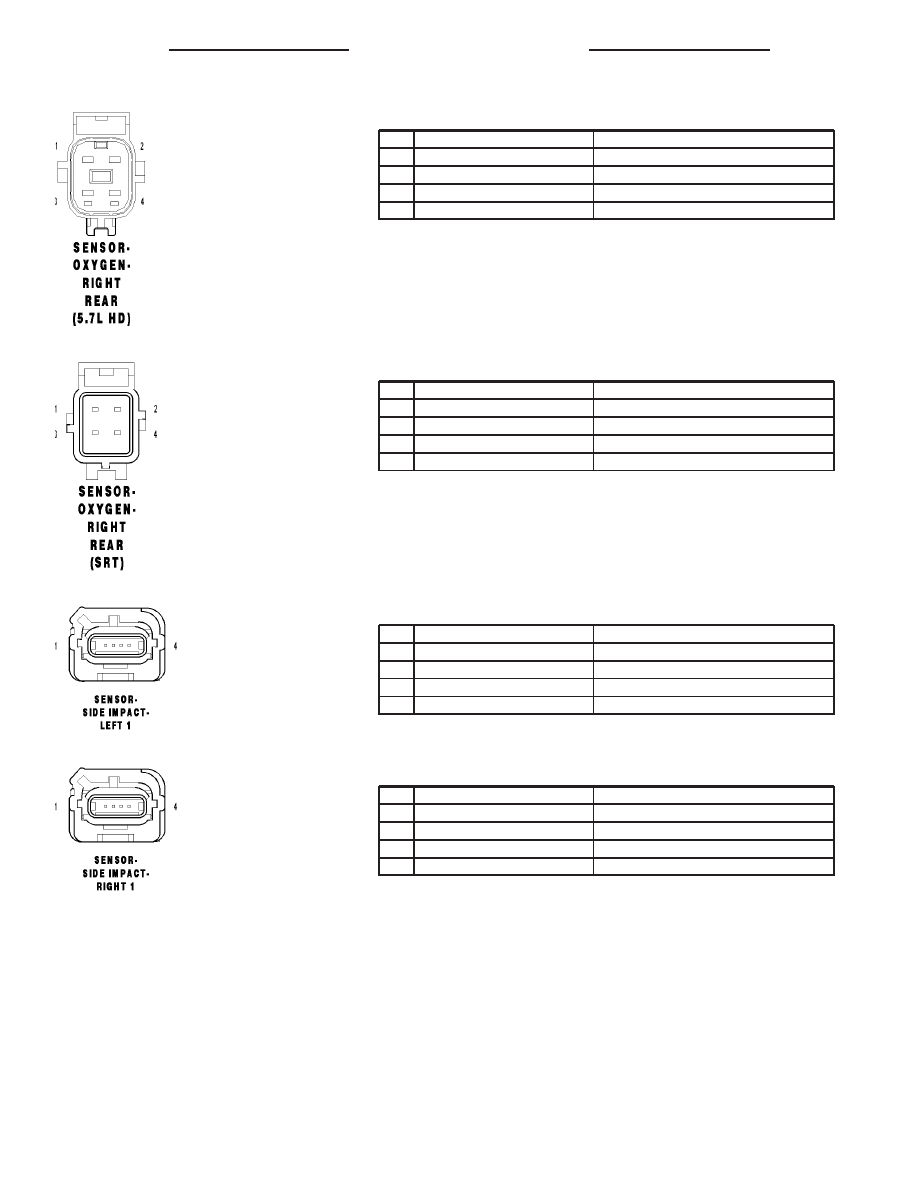

SENSOR-OXYGEN-RIGHT REAR (5.7L HD) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

K399 18BR/GY

O2 2/2 HEATER CONTROL

2

Z992 18BK

GROUND

3

K904 18DB/DG

O2 RETURN (DOWN)

4

K243 18BR

O2 2/2 SIGNAL

SENSOR-OXYGEN-RIGHT REAR (SRT) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

K344 18BR/GY

OXYGEN SENSOR DOWNSTREAM RELAY OUTPUT

2

Z1 18BK

GROUND

3

K900 20DB/DG

SENSOR GROUND

4

K243 18BR

O2 2/2 SIGNAL

SENSOR-SIDE IMPACT-LEFT 1 - 4 WAY

CAV

CIRCUIT

FUNCTION

1

R13 20LG/TN

LEFT SIDE IMPACT SENSOR 1 SIGNAL

2

R15 20LG/BR

LEFT SIDE IMPACT SENSOR 1 GROUND

3

-

-

4

-

-

SENSOR-SIDE IMPACT-RIGHT 1 - 4 WAY

CAV

CIRCUIT

FUNCTION

1

R14 20TN/LG

RIGHT SIDE IMPACT SENSOR 1 SIGNAL

2

R16 20BR/LG

RIGHT SIDE IMPACT SENSOR 1 GROUND

3

-

-

4

-

-

8W - 80 - 120

8W-80 CONNECTOR PIN-OUTS

DR/DH

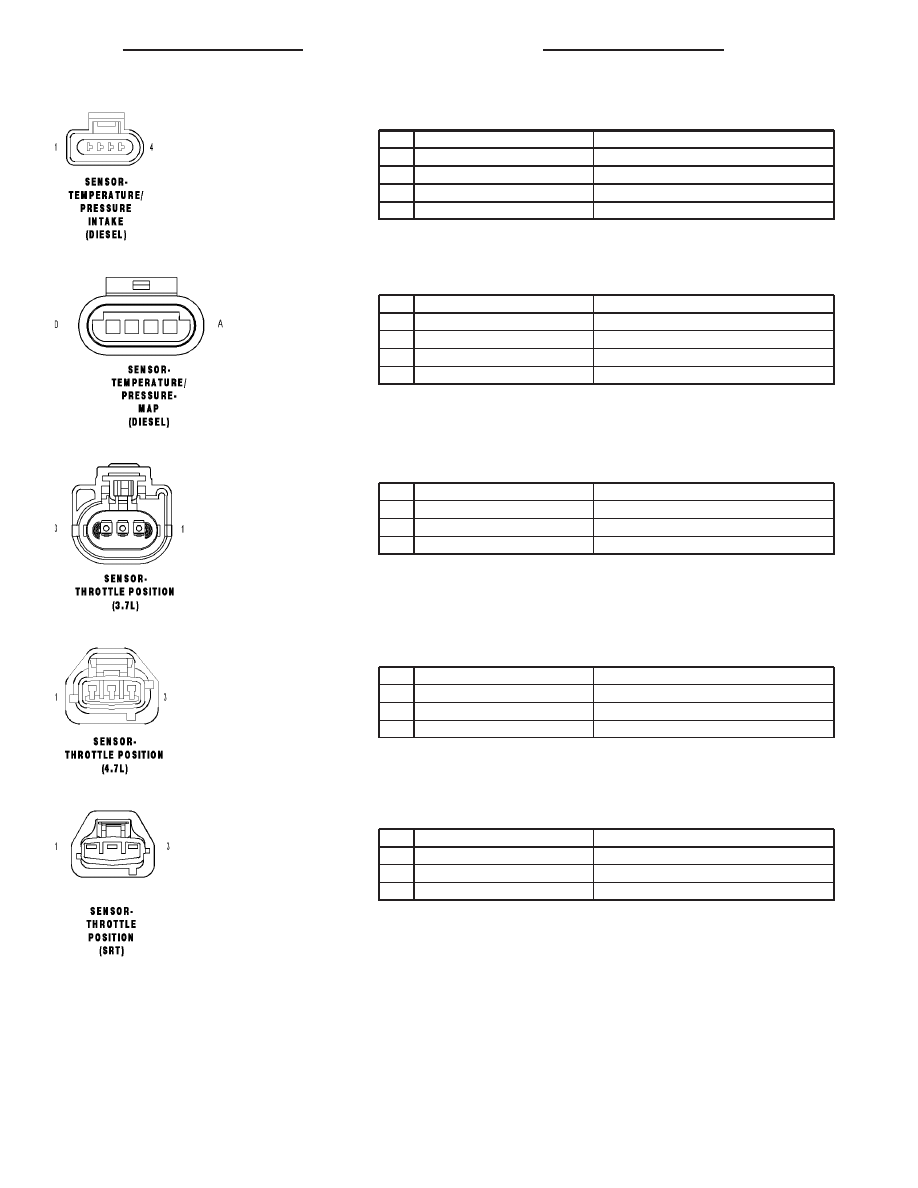

SENSOR-TEMPERATURE/PRESSURE-INTAKE (DIESEL) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

K690 18DG/YL

SENSOR GROUND

2

K615 18VT/WT

INLET AIR TEMPERATURE SENSE

3

K668 18LG

5 VOLT SUPPLY

4

K616 18BR/YL

INLET AIR PRESSURE SENSE

SENSOR-TEMPERATURE/PRESSURE-MAP (DIESEL) - 4 WAY

CAV

CIRCUIT

FUNCTION

A

K916 18BR/OR

SENSOR GROUND

B

K21 18DB/LG

INTAKE AIR TEMPERATURE SENSOR SIGNAL

C

F855 18PK/YL

5 VOLT SUPPLY

D

K37 18LB

BOOST PRESSURE SENSOR SIGNAL

SENSOR-THROTTLE POSITION (3.7L) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

F855 18PK/YL

5 VOLT SUPPLY

2

K900 18DB/DG

SENSOR GROUND

3

K22 18BR/OR

TP NO. 1 SIGNAL

SENSOR-THROTTLE POSITION (4.7L) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

F855 18PK/YL

5 VOLT SUPPLY

2

K22 18BR/OR

TP NO. 1 SIGNAL

3

K900 18DB/DG

SENSOR GROUND

SENSOR-THROTTLE POSITION (SRT) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

K900 20DB/DG

SENSOR GROUND

2

K22 18BR/OR

THROTTLE POSITION SENSOR SIGNAL

3

F855 20PK/YL

5 VOLT SUPPLY

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 121

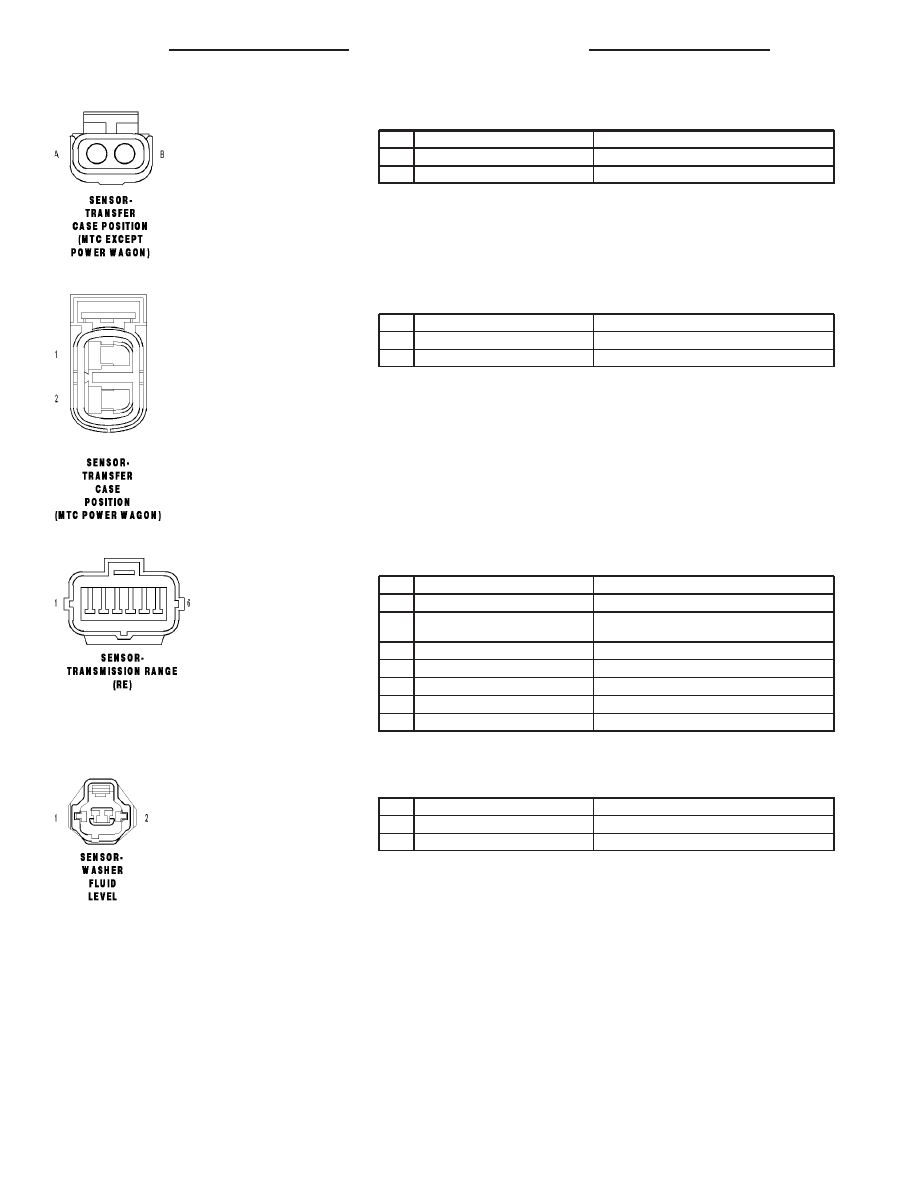

SENSOR-TRANSFER CASE POSITION (MTC EXCEPT POWER WAGON) - 2 WAY

CAV

CIRCUIT

FUNCTION

A

K77 18BR/WT

TRANSFER CASE POSITION SENSE

B

Z901 18BK

GROUND

SENSOR-TRANSFER CASE POSITION (MTC POWER WAGON) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K77 18BR/WT

TRANSFER CASE POSITION SENSE

2

T525 18YL/DB

TRANSFER CASE RETURN

SENSOR-TRANSMISSION RANGE (RE) - 6 WAY

CAV

CIRCUIT

FUNCTION

1

L10 18WT/GY

FUSED IGNITION SWITCH OUTPUT (RUN)

2

T117 20DG/YL

TRANS RANGE SENSOR ELECTRONIC CLUSTER 5
VOLT SUPPLY

3

-

-

4

L1 18WT/LG

BACKUP LAMP FEED

5

T917 20YL/TN

TRANS RANGE SENSOR ELECTRONIC CLUSTER MUX

6

T41 20YL/DB (EXCEPT SRT)

PARK/NEUTRAL POSITION SWITCH SENSE (T41)

6

T41 18YL/DB (SRT)

PARK/NEUTRAL POSITION SWITCH SENSE (T41)

SENSOR-WASHER FLUID LEVEL - 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z932 20BK

GROUND

2

W1 20BR/TN

WASHER FLUID SWITCH SENSE

8W - 80 - 122

8W-80 CONNECTOR PIN-OUTS

DR/DH

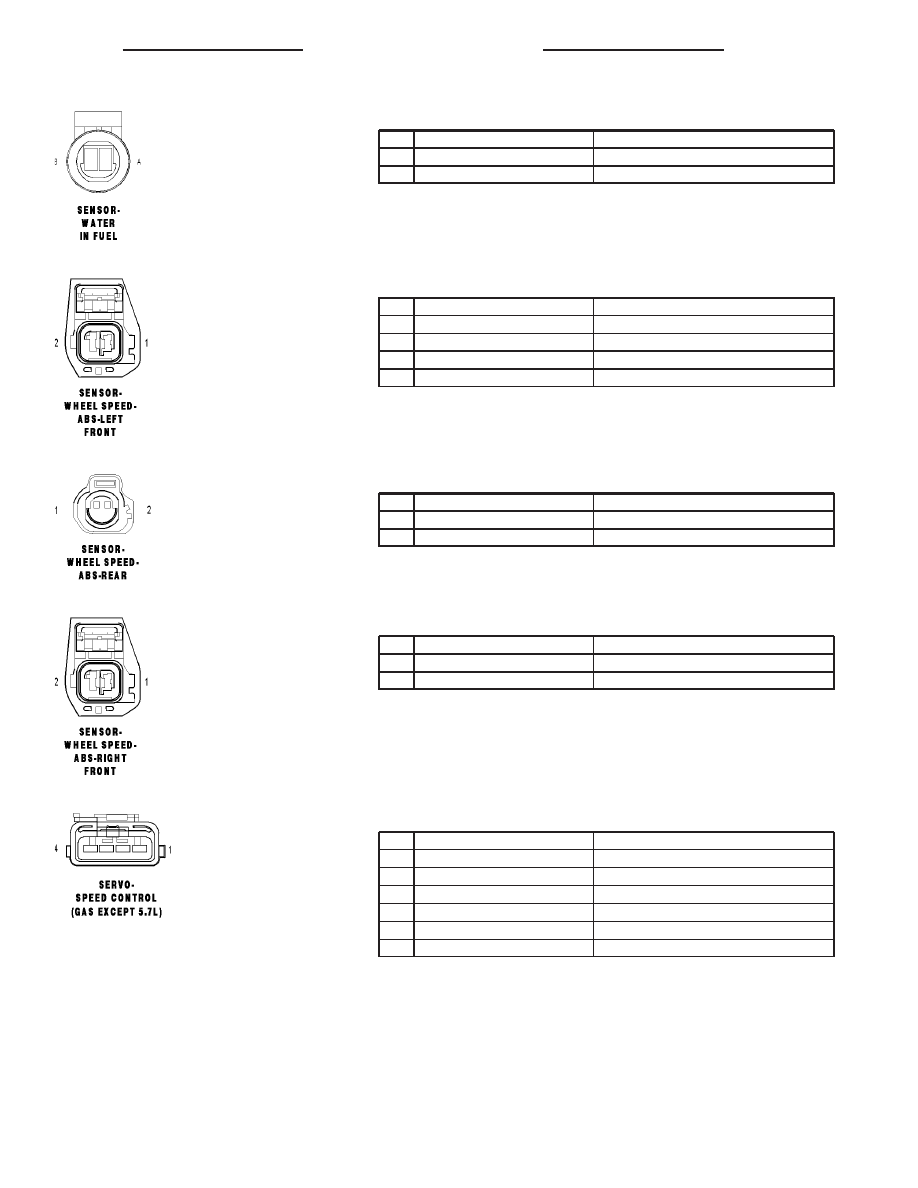

SENSOR-WATER IN FUEL - 2 WAY

CAV

CIRCUIT

FUNCTION

A

K914 18RD/WT

SENSOR GROUND

B

G123 18VT/LG

WATER IN FUEL SENSOR SIGNAL

SENSOR-WHEEL SPEED-ABS-LEFT FRONT - 2 WAY

CAV

CIRCUIT

FUNCTION

1

B8 18DG/TN (5.7L HD RWAL)

LEFT FRONT WHEEL SPEED SENSOR (-)

1

B8 20DG/TN (EXCEPT 5.7L HD RWAL)

LEFT FRONT WHEEL SPEED SENSOR (-)

2

B9 18DG/LG (5.7L HD RWAL)

LEFT FRONT WHEEL SPEED SENSOR (+)

2

B9 20DG/LG (EXCEPT 5.7L HD RWAL)

LEFT FRONT WHEEL SPEED SENSOR (+)

SENSOR-WHEEL SPEED-ABS-REAR - 2 WAY

CAV

CIRCUIT

FUNCTION

1

B3 18DG/YL

REAR WHEEL SPEED SENSOR (-)

2

B4 18DG/GY

REAR WHEEL SPEED SENSOR (+)

SENSOR-WHEEL SPEED-ABS-RIGHT FRONT - 2 WAY

CAV

CIRCUIT

FUNCTION

1

B6 20DG/WT

RIGHT FRONT WHEEL SPEED SENSOR (-)

2

B7 20DG/VT

RIGHT FRONT WHEEL SPEED SENSOR (+)

SERVO-SPEED CONTROL (GAS EXCEPT 5.7L) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

V36 20VT/YL (EXCEPT SRT)

S/C VACUUM SOL CONTROL

1

V36 18VT/YL (SRT)

S/C VACUUM SOL CONTROL

2

V35 20VT/OR (EXCEPT SRT)

S/C VENT SOL CONTROL

2

V35 18VT/OR (SRT)

S/C VENT SOL CONTROL

3

V30 20VT/WT

S/C BRAKE SWITCH OUTPUT

4

Z913 20BK

GROUND

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 123
