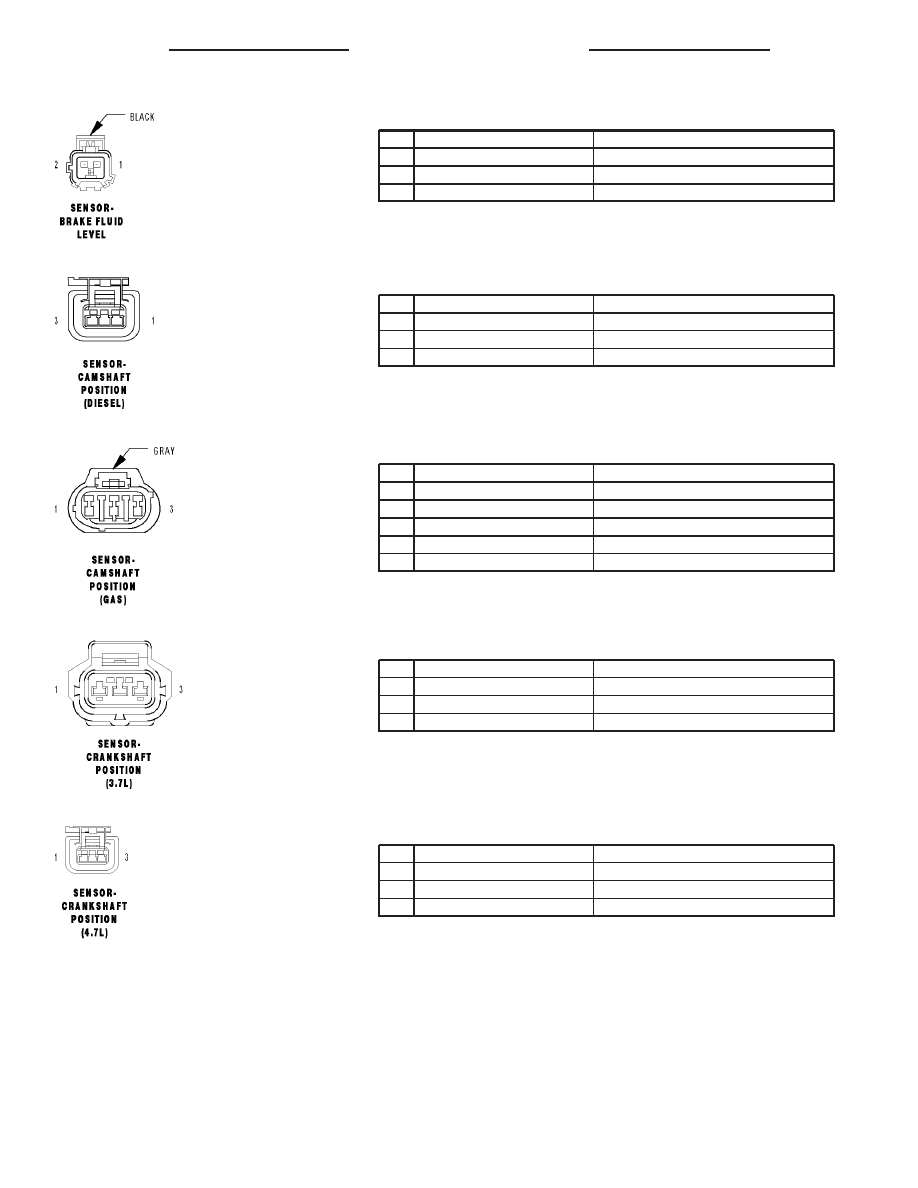

SENSOR-BRAKE FLUID LEVEL - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

B20 18DG/OR (EXCEPT SRT)

BRAKE FLUID LEVEL SWITCH SENSE

1

B20 20DG/OR (SRT)

BRAKE FLUID LEVEL SWITCH SENSE

2

Z420 20BK/OR

GROUND

SENSOR-CAMSHAFT POSITION (DIESEL) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

F855 18PK/YL

5 VOLT SUPPLY

2

K916 18BR/OR

SENSOR GROUND

3

K44 18DB/GY

CMP SIGNAL

SENSOR-CAMSHAFT POSITION (GAS) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

K44 20DB/GY (EXCEPT SRT)

CMP SIGNAL

1

K44 18DB/GY (SRT)

CMP SIGNAL

2

K900 20DB/DG

SENSOR GROUND

3

F856 20YL/PK (EXCEPT SRT)

5 VOLT SUPPLY

3

F855 20PK/YL (SRT)

5 VOLT SUPPLY

SENSOR-CRANKSHAFT POSITION (3.7L) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

K24 20BR/LB

CKP SIGNAL

2

K900 20DB/DG

SENSOR GROUND

3

F855 20PK/YL

5 VOLT SUPPLY

SENSOR-CRANKSHAFT POSITION (4.7L) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

K24 20BR/LB

CKP SIGNAL

2

K900 20DB/DG

SENSOR GROUND

3

F855 20PK/YL

5 VOLT SUPPLY

8W - 80 - 112

8W-80 CONNECTOR PIN-OUTS

DR/DH

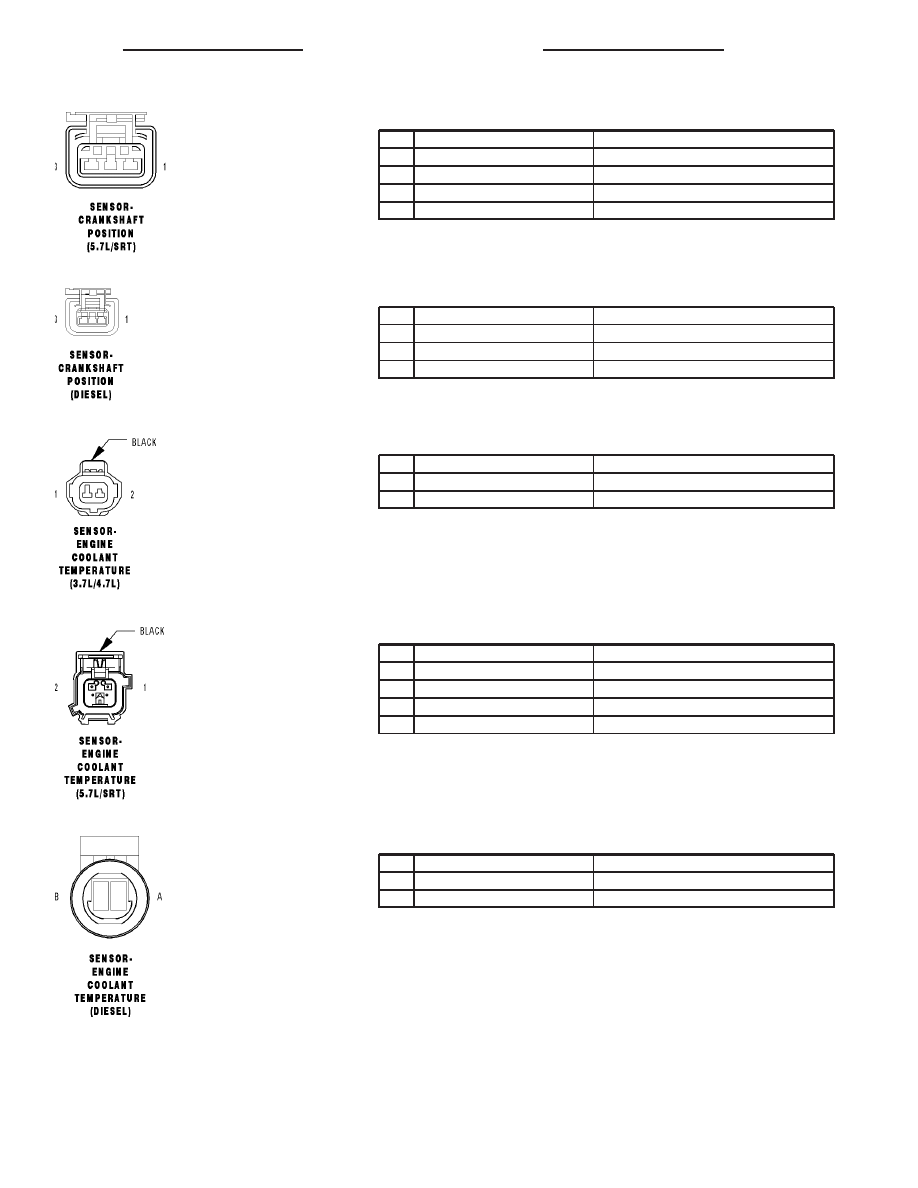

SENSOR-CRANKSHAFT POSITION (5.7L/SRT) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

F855 20PK/YL

5 VOLT SUPPLY

2

K900 20DB/DG

SENSOR GROUND

3

K24 20BR/LB (5.7L)

CKP SIGNAL

3

K24 18BR/LB (SRT)

CKP SIGNAL

SENSOR-CRANKSHAFT POSITION (DIESEL) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

K853 18DB/BR

5 VOLT SUPPLY

2

K975 18BR/OR

SENSOR GROUND

3

K24 18LB/BR

CKP SIGNAL

SENSOR-ENGINE COOLANT TEMPERATURE (3.7L/4.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K900 18DB/DG

SENSOR GROUND

2

K2 18VT/OR

ECT SIGNAL

SENSOR-ENGINE COOLANT TEMPERATURE (5.7L/SRT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K900 18DB/DG (5.7L)

SENSOR GROUND

1

K2 18VT/OR (SRT)

ECT SIGNAL

2

K2 18VT/OR (5.7L)

ECT SIGNAL

2

K900 20DB/DG (SRT)

SENSOR GROUND

SENSOR-ENGINE COOLANT TEMPERATURE (DIESEL) - 2 WAY

CAV

CIRCUIT

FUNCTION

A

K914 18RD/WT

SENSOR GROUND

B

K2 18TN/BK

ECT SIGNAL

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 113

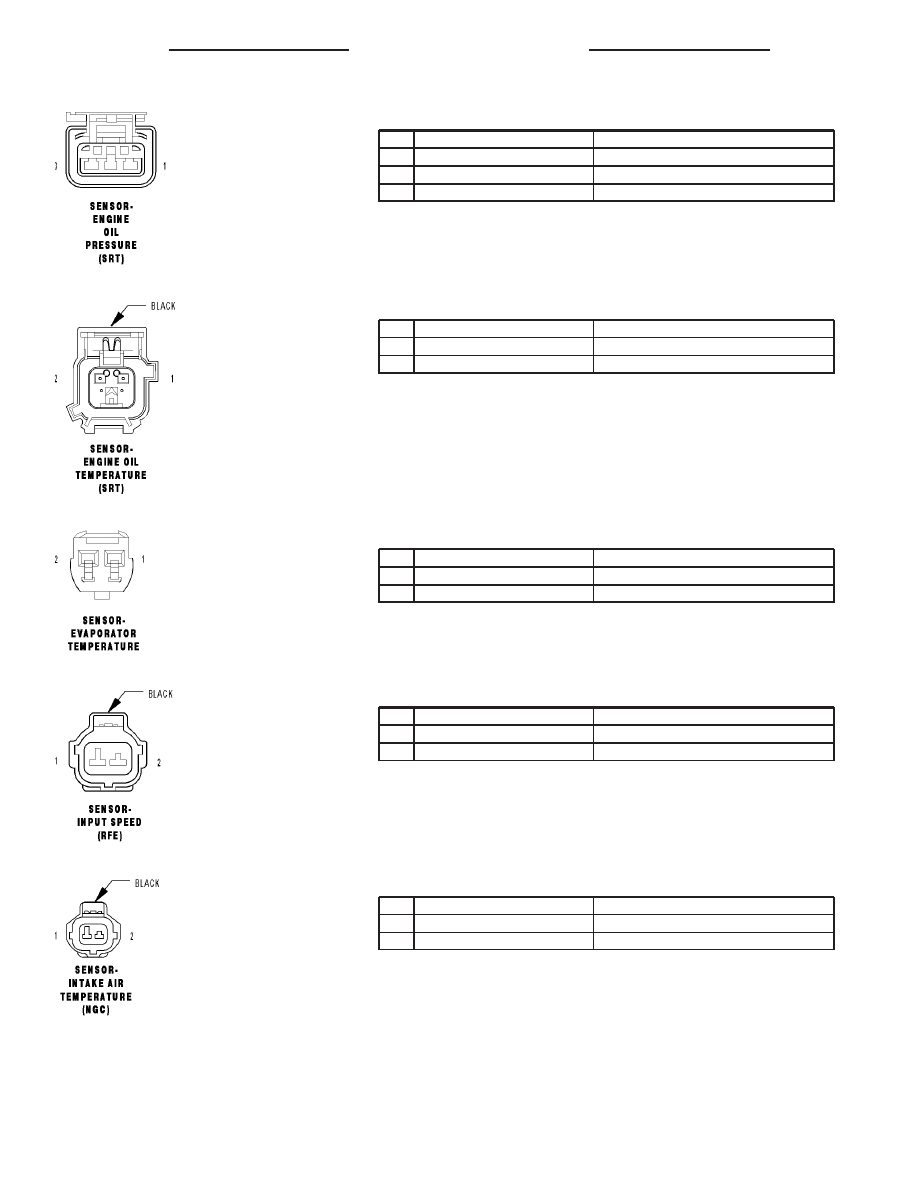

SENSOR-ENGINE OIL PRESSURE (SRT) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

F855 20PK/YL

5 VOLT SUPPLY

2

G6 18VT/GY

OIL PRESSURE SIGNAL

3

K900 20DB/DG

SENSOR GROUND

SENSOR-ENGINE OIL TEMPERATURE (SRT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G127 20VT/DB

OIL TEMPERATURE GAUGE SIGNAL

2

Z1 18BK

GROUND

SENSOR-EVAPORATOR TEMPERATURE - 2 WAY

CAV

CIRCUIT

FUNCTION

1

C121 20DB/DG

SENSOR GROUND

2

C21 20DB/LG

EVAPORATOR TEMPERATURE SENSOR SIGNAL

SENSOR-INPUT SPEED (RFE) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

T52 18DG/OR

INPUT SPEED SENSOR SIGNAL

2

T13 18DG/VT

SPEED SENSOR GROUND

SENSOR-INTAKE AIR TEMPERATURE (NGC) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K900 18DB/DG

SENSOR GROUND

2

K21 18DB/LG

IAT SIGNAL

8W - 80 - 114

8W-80 CONNECTOR PIN-OUTS

DR/DH

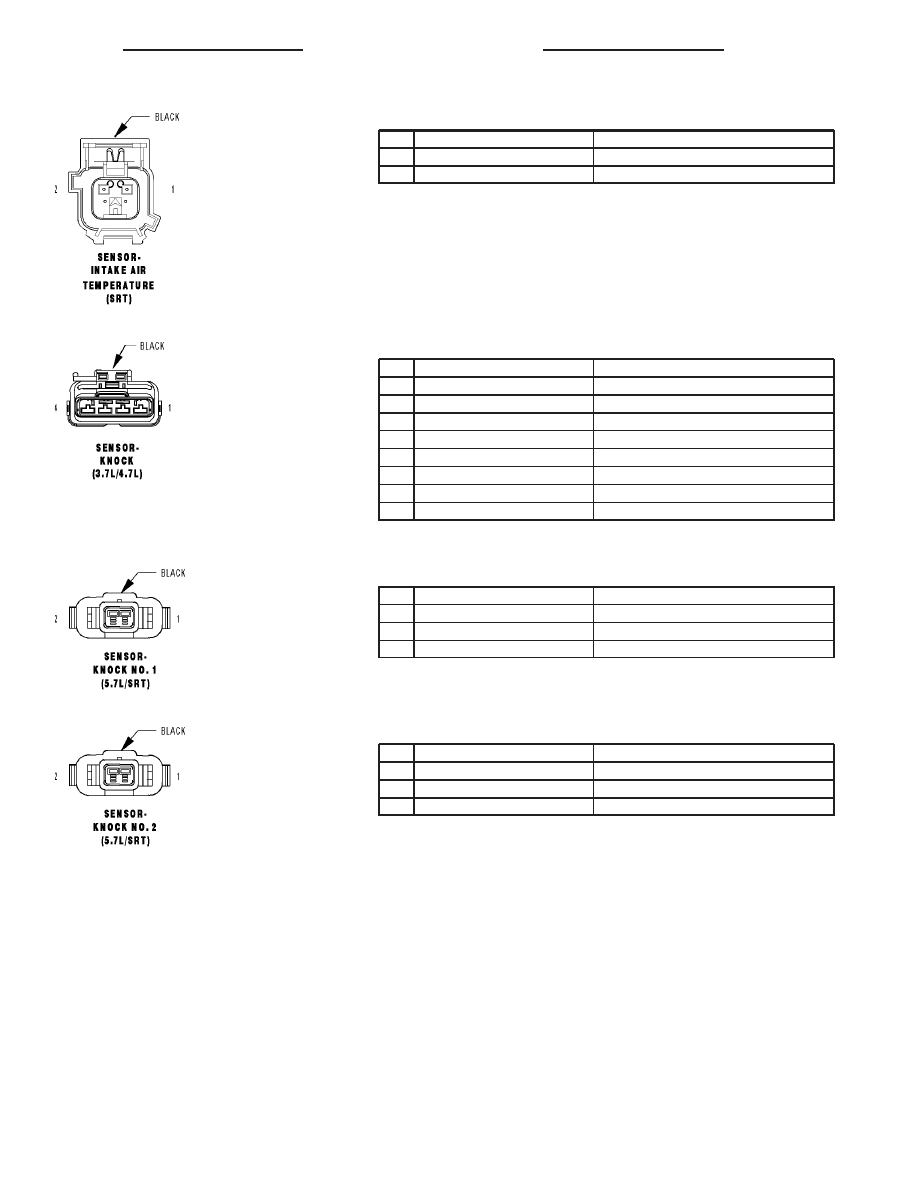

SENSOR-INTAKE AIR TEMPERATURE (SRT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K21 18 DB/LG

IAT SIGNAL

2

K900 20DB/DG

SENSOR GROUND

SENSOR-KNOCK (3.7L/4.7L) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

K42 18DB/YL (3.7L)

KNOCK SENSOR NO. 1 SIGNAL

1

K942 18BR/LG (4.7L)

KNOCK SENSOR NO. 1 RETURN

2

K942 18BR/LG (3.7L)

KNOCK SENSOR NO. 1 RETURN

2

K42 18DB/YL (4.7L)

KNOCK SENSOR NO. 1 SIGNAL

3

K242 18BR/WT (3.7L)

KNOCK SENSOR NO. 2 SIGNAL

3

K924 18WT/BR (4.7L)

KNOCK SENSOR NO. 2 RETURN

4

K924 18WT/BR (3.7L)

KNOCK SENSOR NO. 2 RETURN

4

K242 18BR/WT (4.7L)

KNOCK SENSOR NO. 2 SIGNAL

SENSOR-KNOCK NO. 1 (5.7L/SRT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K42 18DB/YL

KNOCK SENSOR NO. 1 SIGNAL

2

K942 18BR/LG (5.7L)

KNOCK SENSOR NO. 1 RETURN

2

K900 18DB/DG (SRT)

SENSOR GROUND

SENSOR-KNOCK NO. 2 (5.7L/SRT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K242 18BR/WT

KNOCK SENSOR NO. 2 SIGNAL

2

K924 18WT/BR (5.7L)

KNOCK SENSOR NO. 2 RETURN

2

K900 18DB/DG (SRT)

SENSOR GROUND

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 115
