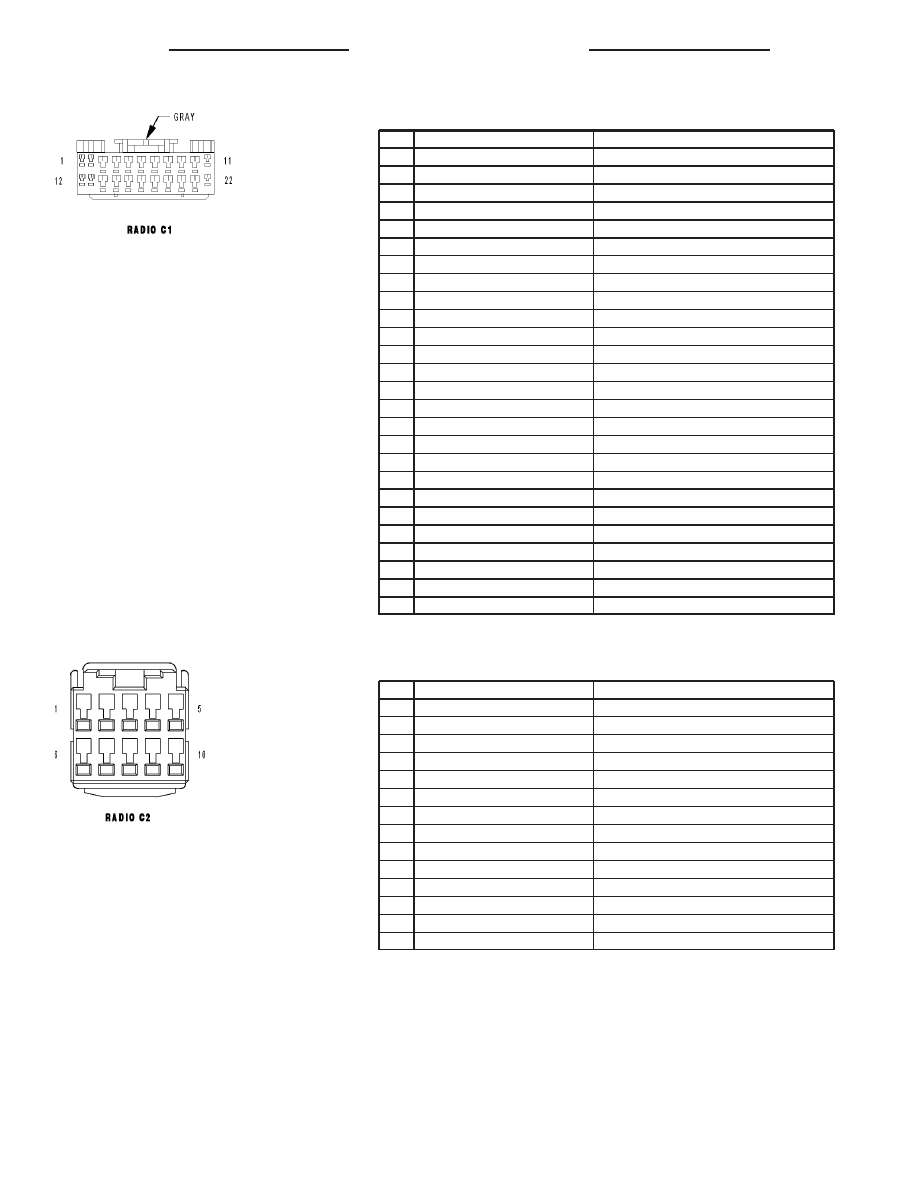

RADIO C1 - GRAY 22 WAY

CAV

CIRCUIT

FUNCTION

1

A114 18GY/RD

FUSED B(+)

2

F983 20PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

3

E14 20OR/TN

PANEL LAMPS DRIVER

4

-

-

5

-

-

6

-

-

7

X154 18GY/YL (BASE)

RIGHT FRONT DOOR SPEAKER (+)

8

X156 18GY/LB (BASE)

RIGHT FRONT DOOR SPEAKER (-)

9

X155 18DG/LB (BASE)

LEFT FRONT DOOR SPEAKER (-)

10

X153 18DG/YL (BASE)

LEFT FRONT DOOR SPEAKER (+)

11

Z514 18BK/LG

GROUND

12

A114 18GY/RD

FUSED B(+)

13

-

-

14

D25 20WT/VT

PCI BUS

15

-

-

16

-

-

17

-

-

18

X205 18GY/LG (BASE)

LEFT REAR SPEAKER (+)

18

X51 20DG/DB (PREMIUM)

LEFT REAR SPEAKER (+)

19

X295 18GY/DG (BASE)

LEFT REAR SPEAKER (-)

19

X57 20DG/OR (PREMIUM)

LEFT REAR SPEAKER (-)

20

X296 18DG/GY (BASE)

RIGHT REAR SPEAKER (-)

20

X58 20GY/OR (PREMIUM)

RIGHT REAR SPEAKER (-)

21

X206 18DG/LG (BASE)

RIGHT REAR SPEAKER (+)

21

X52 20GY/DB (PREMIUM)

RIGHT REAR SPEAKER (+)

22

Z515 18BK

GROUND

RADIO C2 - 10 WAY

CAV

CIRCUIT

FUNCTION

1

X16 18DG/YL (EXCEPT HANDS FREE)

AUDIO SIGNAL RIGHT (+)

1

X704 18DG/YL (HANDS FREE)

RIGHT AUDIO OUTPUT

2

X917 18DG (EXCEPT HANDS FREE)

AUDIO SIGNAL COMMON

2

X795 18DG (HANDS FREE)

COMMON AUDIO OUTPUT

3

-

-

4

D25 20WT/VT (EXCEPT HANDS FREE)

PCI BUS

5

X211 18YL/GY (SATELLITE RADIO)

IGNITION RUN-ACC SIGNAL

6

X17 18DG/OR (EXCEPT HANDS FREE)

AUDIO SIGNAL LEFT (+)

6

X703 18DG/OR (HANDS FREE)

LEFT AUDIO OUTPUT

7

Z966 18BK (EXCEPT SRT)

GROUND

7

Z909 18BK (SRT)

GROUND

8

D112 18WT/OR

SDAR BUS

9

-

-

10

X160 18GY/YL (EXCEPT BASE AUDIO)

FUSED B(+)

8W - 80 - 108

8W-80 CONNECTOR PIN-OUTS

DR/DH

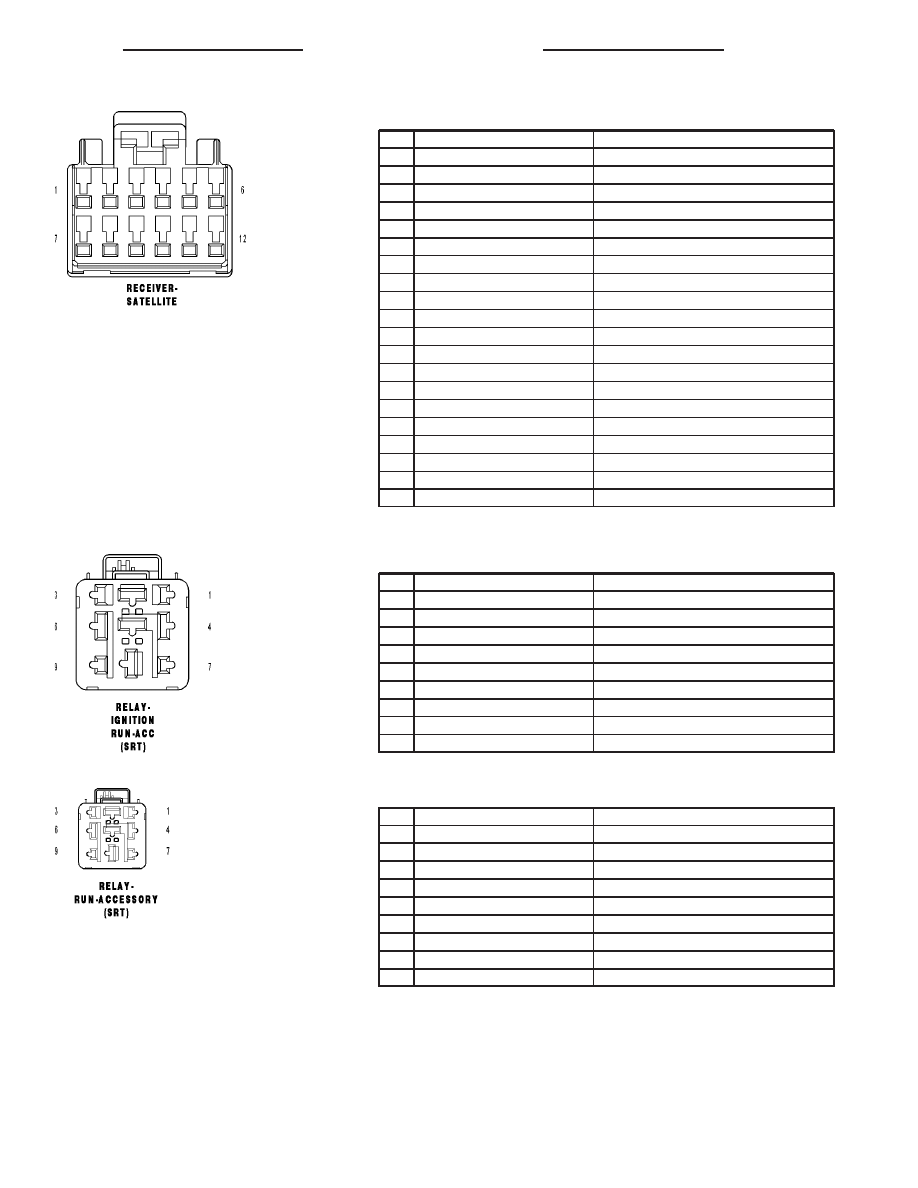

RECEIVER-SATELLITE - 12 WAY

CAV

CIRCUIT

FUNCTION

1

X160 18GY/YL (QUAD CAB)

FUSED B(+)

1

X160 20GY/YL (STANDARD CAB)

FUSED B(+)

2

X211 18YL/GY (QUAD CAB)

IGNITION RUN-ACC SIGNAL

2

X211 20YL/GY (STANDARD CAB)

IGNITION RUN-ACC SIGNAL

3

Z966 18BK (EXCEPT SRT QUAD CAB)

GROUND

3

Z909 18BK (SRT QUAD CAB)

GROUND

3

Z966 20BK (STANDARD CAB)

GROUND

4

-

-

5

-

-

6

X17 18DG/OR (QUAD CAB)

AUDIO SIGNAL LEFT (+)

6

X17 20DG/OR (STANDARD CAB)

AUDIO SIGNAL LEFT (+)

7

D25 20WT/VT

PCI BUS

8

-

-

9

D112 18WT/OR (QUAD CAB)

SDAR BUS

9

D112 20GY/YL (STANDARD CAB)

SDAR BUS

10

-

-

11

X917 18DG (QUAD CAB)

AUDIO SIGNAL COMMON

11

X917 18DG (STANDARD CAB)

AUDIO SIGNAL COMMON

12

X16 18DG/YL (QUAD CAB)

AUDIO SIGNAL RIGHT (+)

12

X16 20DG/YL (STANDARD CAB)

AUDIO SIGNAL RIGHT (+)

RELAY-IGNITION RUN-ACC (SRT) - 9 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

F30 12PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

3

-

-

4

Z1 18BK

GROUND

5

-

-

6

F988C 18PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

7

-

-

8

A310 10RD/LB

FUSED B(+)

9

-

-

RELAY-RUN-ACCESSORY (SRT) - 9 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

F30 12PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

3

-

-

4

Z1 18BK

GROUND

5

-

-

6

F988 18PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

7

-

-

8

A310 10RD/LB

FUSED B(+)

9

-

-

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 109

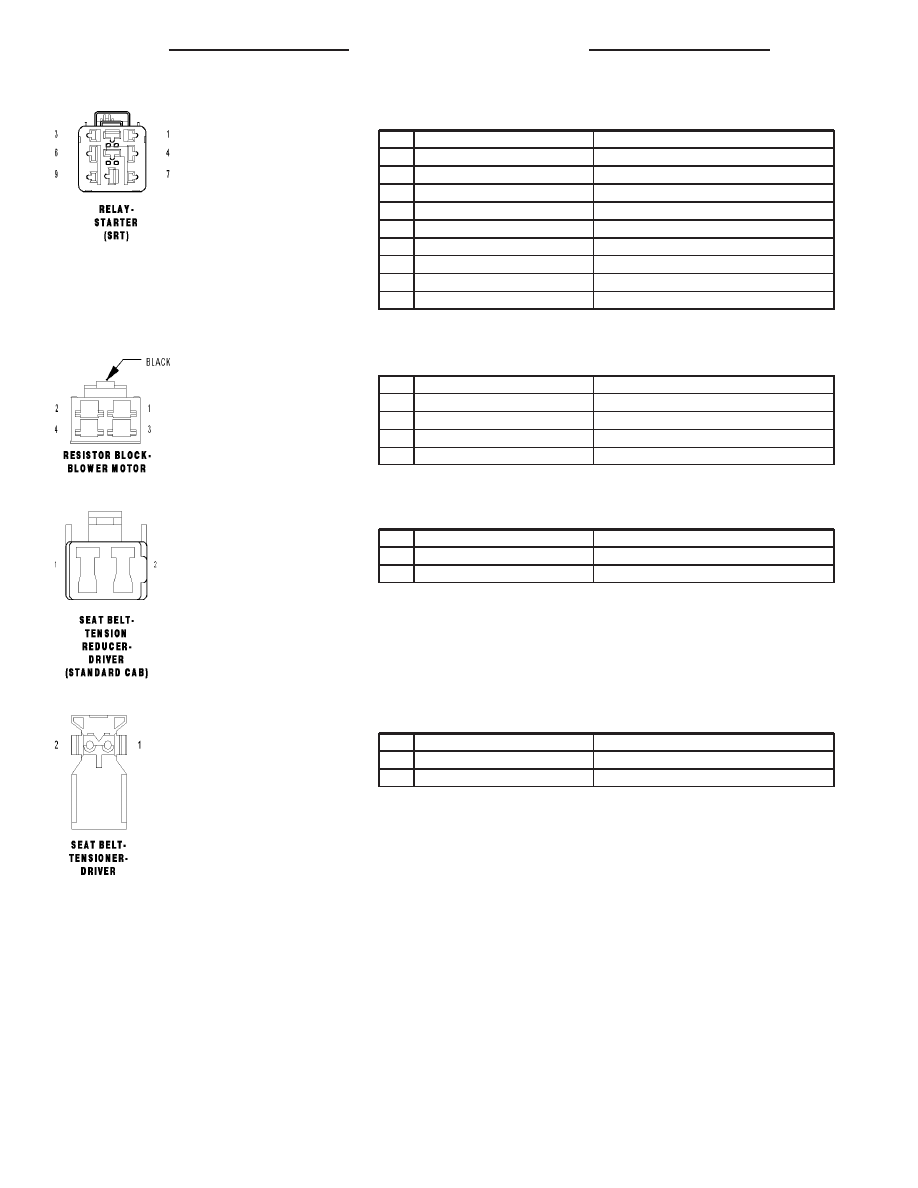

RELAY-STARTER (SRT) - 9 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

T40 12YL/GY

STARTER SOLENOID FEED

3

-

-

4

T41 18YL/DB

PARK/NEUTRAL POSITION SWITCH SENSE (T41)

5

F982 12PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

6

T141 16YL/OR

MANUAL CLUTCH INTERLOCK START FEED

7

-

-

8

F985 12PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

9

-

-

RESISTOR BLOCK-BLOWER MOTOR - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

C72 16DB/OR

BLOWER MOTOR M1 DRIVER

2

C70 12DB/YL

BLOWER MOTOR HIGH DRIVER

3

C71 16DB/BR

BLOWER MOTOR LOW DRIVER

4

C73 14DB/VT

BLOWER MOTOR M2 DRIVER

SEAT BELT-TENSION REDUCER-DRIVER (STANDARD CAB) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

F983 20PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

2

G10 20VT/LG

SEAT BELT SWITCH SENSE

SEAT BELT-TENSIONER-DRIVER - 2 WAY

CAV

CIRCUIT

FUNCTION

1

R55 20LG/DG

DRIVER SEAT BELT TENSIONER LINE 1

2

R53 20LG/YL

DRIVER SEAT BELT TENSIONER LINE 2

8W - 80 - 110

8W-80 CONNECTOR PIN-OUTS

DR/DH

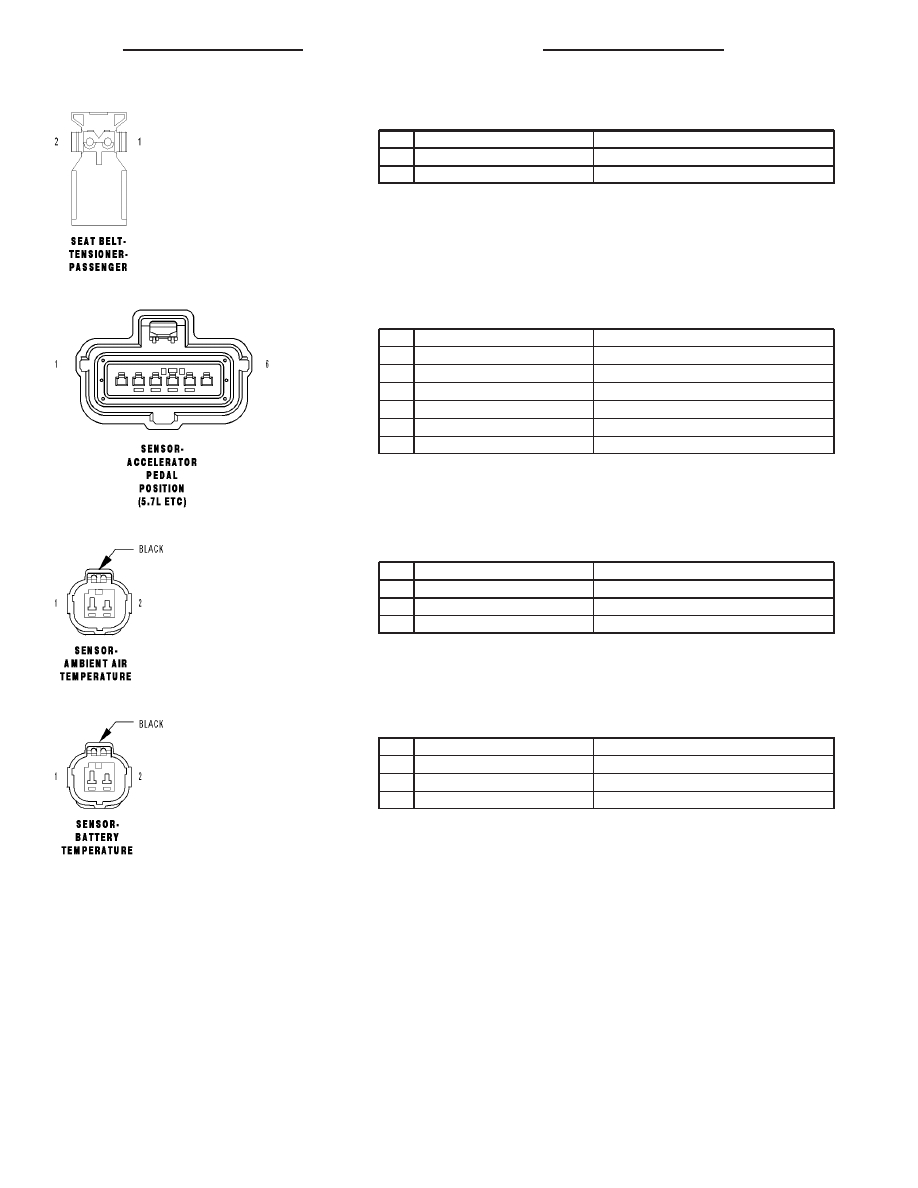

SEAT BELT-TENSIONER-PASSENGER - 2 WAY

CAV

CIRCUIT

FUNCTION

1

R54 20LB/YL

PASSENGER SEAT BELT TENSIONER LINE 2

2

R56 20LB/DG

PASSENGER SEAT BELT TENSIONER LINE 1

SENSOR-ACCELERATOR PEDAL POSITION (5.7L ETC) - 6 WAY

CAV

CIRCUIT

FUNCTION

1

F856 20YL/PK

5 VOLT SUPPLY

2

K29 20WT/BR

APPS NO. 2 SIGNAL

3

K400 20BR/VT

APPS NO. 2 RETURN

4

K167 20BR/YL

APPS NO. 1 RETURN

5

K23 20BR/WT

APPS NO. 1 SIGNAL

6

F855 20PK/YL

5 VOLT SUPPLY

SENSOR-AMBIENT AIR TEMPERATURE - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G31 20VT/LG

AAT SIGNAL

2

G180 20VT/YL (EXCEPT NGC)

SENSOR GROUND

2

K900 20DB/DG (NGC)

SENSOR GROUND

SENSOR-BATTERY TEMPERATURE - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K25 18DB/VT

BATT TEMP SIGNAL

2

K900 20DB/DG (EXCEPT SRT)

SENSOR GROUND

2

K900 18DB/DG (SRT)

SENSOR GROUND

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 111
