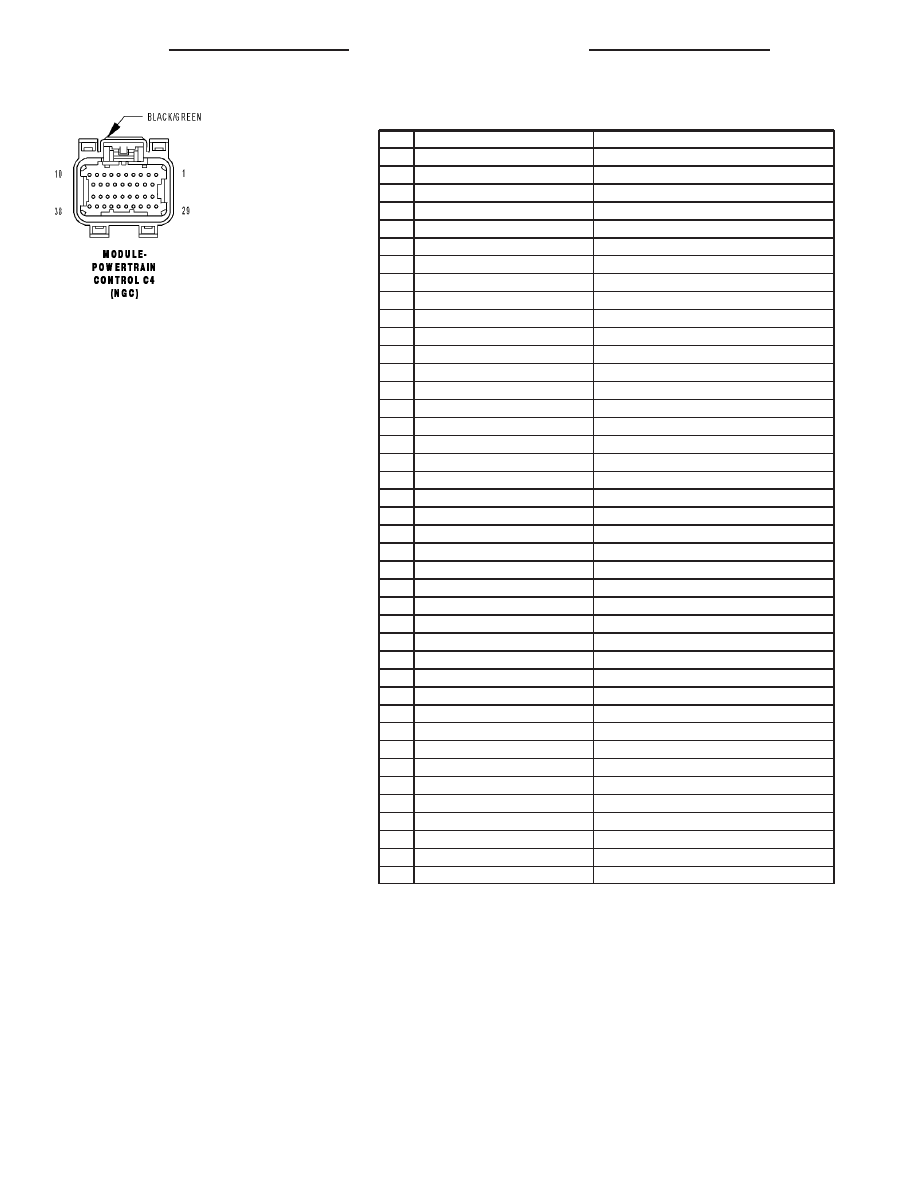

MODULE-POWERTRAIN CONTROL C4 (NGC) - BLACK/GREEN 38 WAY

CAV

CIRCUIT

FUNCTION

1

T60 18YL/GY

OD SOLENOID CONTROL

2

T259 18YL/DG

4C SOLENOID CONTROL

3

-

-

4

T140 18DG

MS SOLENOID CONTROL

5

-

-

6

T219 18YL/LG

2C SOLENOID CONTROL

7

-

-

8

T59 18YL/LB

UD SOLENOID CONTROL

9

-

-

10

T20 18DG/WT

L/R SOLENOID CONTROL

11

T118 YL/VT (3.7L/4.7L)

PRESSURE CONTROL SOLENOID CONTROL

11

T118 18YL/GY (5.7L)

PRESSURE CONTROL SOLENOID CONTROL

12

Z908 18BK

GROUND

13

Z977 18BK

GROUND

14

Z904 18BK

GROUND

15

T1 18DG/LB

TRS T1 SENSE

16

T3 18DG/DB

TRS T3 SENSE

17

T6 18DG

TOW/HAUL OVERDRIVE OFF SWITCH SENSE

18

T515 20YL/DB

TRANSMISSION CONTROL RELAY CONTROL

19

T16 18YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

20

T48 18BR/YL

4C PRESSURE SWITCH SENSE

21

T29 18YL/WT

UD PRESSURE SWITCH SENSE

22

T9 18DG/TN

OD PRESSURE SWITCH SENSE

23

-

-

24

-

-

25

-

-

26

T4 18DG/VT (3.7L/4.7L)

TRS T2 SENSE

26

T4 18DG/LB (5.7L)

TRS T2 SENSE

27

-

-

28

T16 18YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

29

T50 18YL/TN

L/R PRESSURE SWITCH SENSE

30

T147 18DG/LG (3.7L/4.7L)

2C PRESSURE SWITCH SENSE

30

T147 18DG/YL (5.7L)

2C PRESSURE SWITCH SENSE

31

T38 18YL/BR

LINE PRESSURE SENSOR SIGNAL

32

T14 18DG/BR

OUTPUT SPEED SENSOR SIGNAL

33

T52 18DG/OR

INPUT SPEED SENSOR SIGNAL

34

T13 18DG/VT

SPEED SENSOR GROUND

35

T54 18DG/OR

TRANSMISSION TEMPERATURE SENSOR SIGNAL

36

-

-

37

T42 18DG/YL

TRS T42 SENSE

38

T16 18YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

8W - 80 - 100

8W-80 CONNECTOR PIN-OUTS

DR/DH

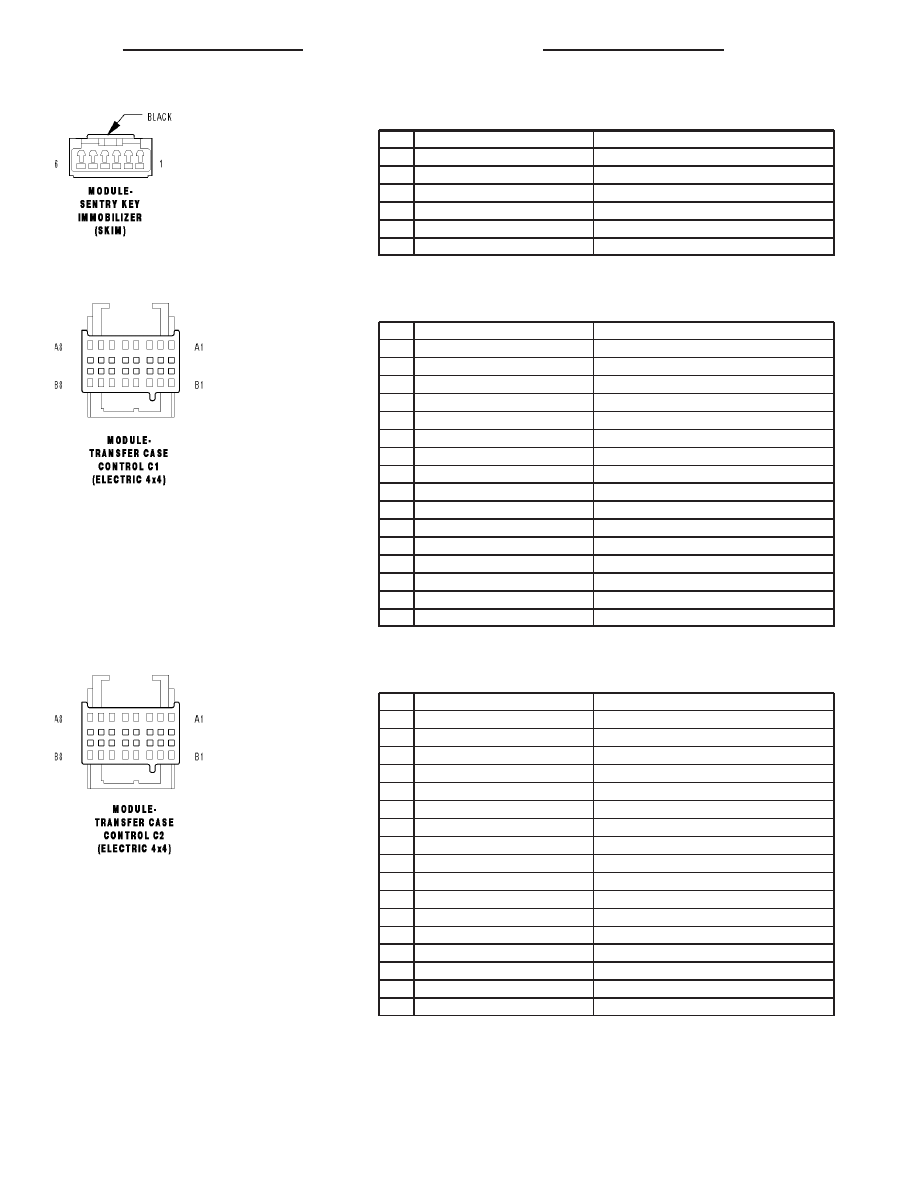

MODULE-SENTRY KEY IMMOBILIZER (SKIM) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20WT/VT

PCI BUS

3

-

-

4

F202 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

5

Z120 20BK/WT

GROUND

6

A919 20RD

FUSED B(+)

MODULE-TRANSFER CASE CONTROL C1 (ELECTRIC 4x4) - 16 WAY

CAV

CIRCUIT

FUNCTION

A1

D25 20VT/DB

PCI BUS

A2

-

-

A3

-

-

A4

G92 20VT/OR

4WD LOW INDICATOR

A5

G91 20VT/WT

4WD HIGH INDICATOR

A6

K977 20BR/WT

MODE SELECT

A7

T885 20YL/GY

MODE SENSOR GROUND

A8

Z905 18BK

GROUND

B1

-

-

B2

-

-

B3

-

-

B4

G95 20VT/BR

NEUTRAL INDICATOR

B5

G2 20BR/WT

2WD/AWD INDICATOR

B6

D200 20WT/LG

MODE SENSOR D

B7

-

-

B8

Z905 20BK

GROUND

MODULE-TRANSFER CASE CONTROL C2 (ELECTRIC 4x4) - 16 WAY

CAV

CIRCUIT

FUNCTION

A1

D202 20WT/VT

MODE SENSOR B

A2

D201 20WT/DG

MODE SENSOR A

A3

-

-

A4

-

-

A5

-

-

A6

T41 20YL/DB (A/T)

PARK/NEUTRAL POSITION SWITCH SENSE (T41)

A6

T41 20YL/DB (M/T)

TRS T41 SENSE

A7

-

-

A8

T313 20YL/LG

5 VOLT MODE SENSOR SUPPLY

B1

-

-

B2

D203 20WT/BR

MODE SENSOR C

B3

-

-

B4

-

-

B5

-

-

B6

-

-

B7

-

-

B8

T322 20DG/GY

5 VOLT SELECTOR SWITCH SUPPLY

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 101

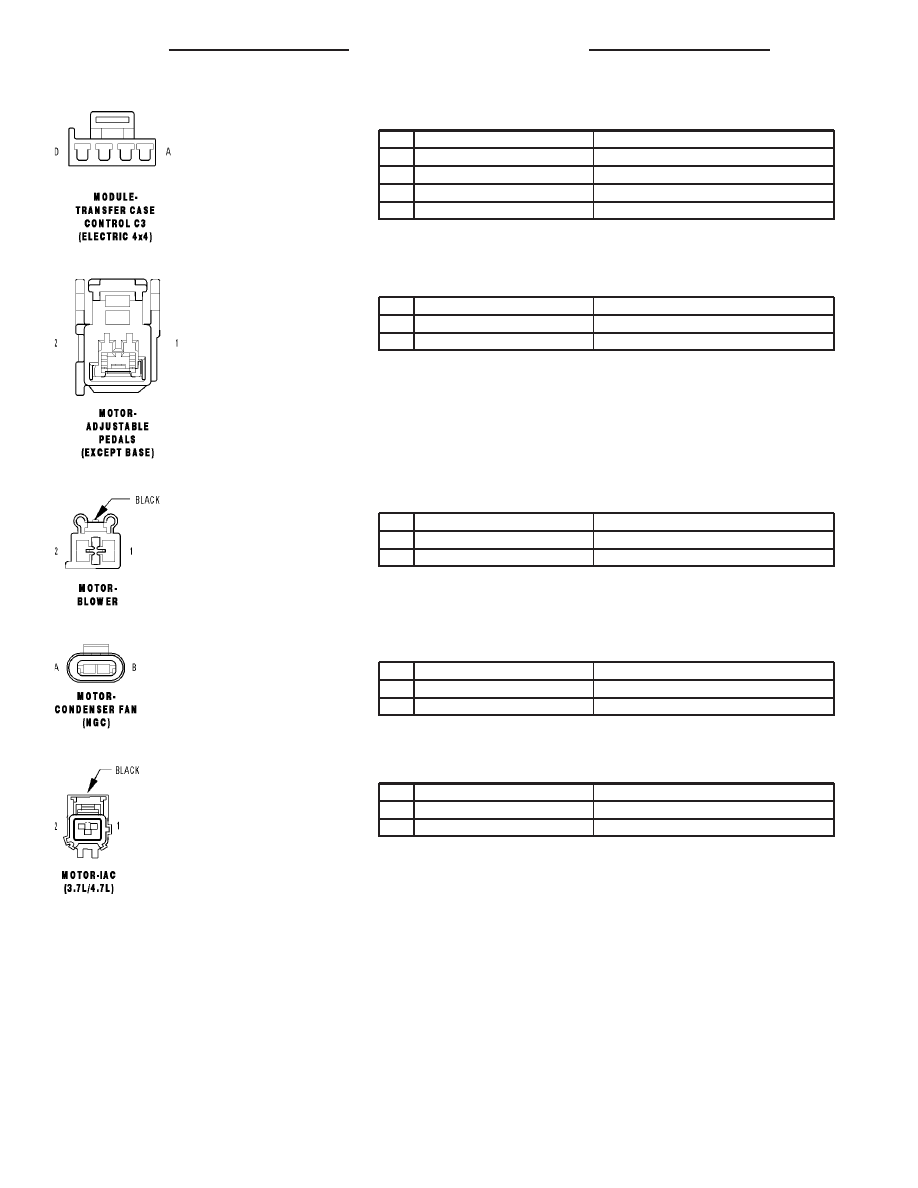

MODULE-TRANSFER CASE CONTROL C3 (ELECTRIC 4x4) - 4 WAY

CAV

CIRCUIT

FUNCTION

A

Z905 16BK

GROUND

B

A34 16RD/WT

FUSED B(+)

C

T315 16YL/BR

SHIFT MOTOR CONTROL A

D

T316 16YL/GY

SHIFT MOTOR CONTROL B

MOTOR-ADJUSTABLE PEDALS (EXCEPT BASE) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

P206 18LG/LB

ADJUSTABLE PEDALS MOTOR REARWARD

2

P205 18LG/WT

ADJUSTABLE PEDALS MOTOR FORWARD

MOTOR-BLOWER - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C70 10DB/YL

BLOWER MOTOR HIGH DRIVER

2

C7 10DB

BLOWER MOTOR FEED

MOTOR-CONDENSER FAN (NGC) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

Z823 16BK/DG

GROUND

B

C123 16LB/WT

CONDENSER FAN RELAY OUTPUT

MOTOR-IAC (3.7L/4.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K961 18BR/VT

IAC SIGNAL

2

K61 18VT/GY

IAC CONTROL

8W - 80 - 102

8W-80 CONNECTOR PIN-OUTS

DR/DH

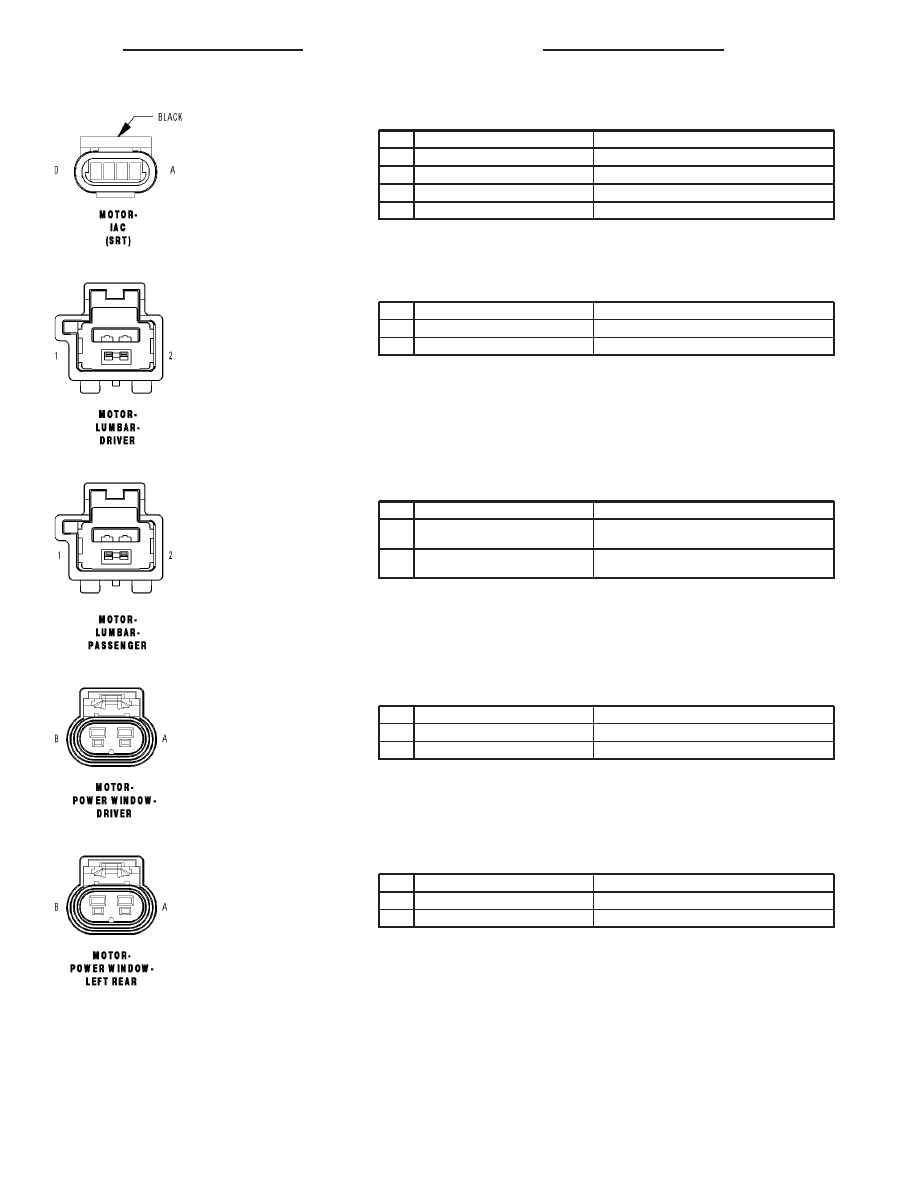

MOTOR-IAC (SRT) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

A

K59 18BR/DG

IDLE AIR CONTROL NO. 4 DRIVER

B

K40 18BR/LG

IDLE AIR CONTROL NO. 1 DRIVER

C

K60 18VT/DG

IDLE AIR CONTROL NO. 2 DRIVER

D

K39 18VT/LG

IDLE AIR CONTROL NO. 3 DRIVER

MOTOR-LUMBAR-DRIVER - 2 WAY

CAV

CIRCUIT

FUNCTION

1

P105 12LG

DRIVER SEAT LUMBAR MOTOR FORWARD DRIVER

2

P107 12LG/WT

DRIVER SEAT LUMBAR MOTOR REARWARD DRIVER

MOTOR-LUMBAR-PASSENGER - 2 WAY

CAV

CIRCUIT

FUNCTION

1

P104 12LG

PASSENGER SEAT LUMBAR MOTOR REARWARD
DRIVER

2

P106 12LG/WT

PASSENGER SEAT LUMBAR MOTOR FORWARD
DRIVER

MOTOR-POWER WINDOW-DRIVER - 2 WAY

CAV

CIRCUIT

FUNCTION

A

Q21 14OR/WT

LEFT FRONT WINDOW DRIVER (DOWN)

B

Q11 14OR/LG

LEFT FRONT WINDOW DRIVER (UP)

MOTOR-POWER WINDOW-LEFT REAR - 2 WAY

CAV

CIRCUIT

FUNCTION

A

Q211 14TN/LB

DRIVER REAR WINDOW DRIVER (DOWN)

B

Q111 14TN/YL

DRIVER REAR WINDOW DRIVER (UP)
