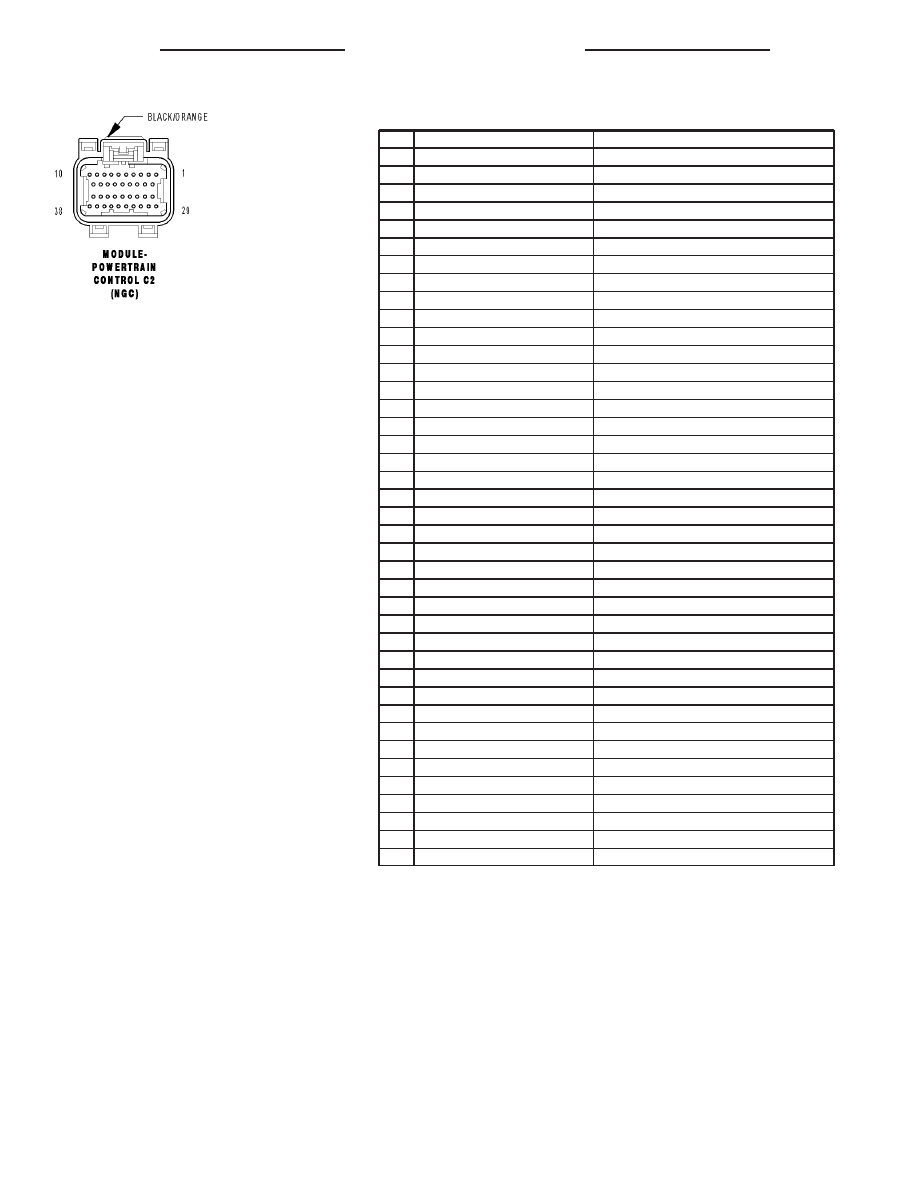

MODULE-POWERTRAIN CONTROL C2 (NGC) - BLACK/ORANGE 38 WAY

CAV

CIRCUIT

FUNCTION

1

K10 18DB/OR

COIL CONTROL NO. 6

2

K16 18DB/YL

COIL CONTROL NO. 5

3

K15 18DB/GY

COIL CONTROL NO. 4

4

K58 18BR/VT

INJECTOR CONTROL NO. 6

5

K38 18BR/OR

INJECTOR CONTROL NO. 5

6

K447 18TN/YL (5.7L)

ETC MOTOR (+)

7

K18 18DB/OR

COIL CONTROL NO. 3

8

K35 18DB/VT (4.7L/5.7L LD)

EGR SOL CONTROL

9

K17 18DB/TN

COIL CONTROL NO. 2

10

K19 18DB/DG

COIL CONTROL NO. 1

11

K14 18BR/TN

INJECTOR CONTROL NO. 4

12

K13 18BR/LB

INJECTOR CONTROL NO. 3

13

K12 18BR/DB

INJECTOR CONTROL NO. 2

14

K11 18BR/YL

INJECTOR CONTROL NO. 1

15

K922 18BR/DB (5.7L)

TP SENSOR RETURN

16

-

-

17

K199 18BR/VT

O2 2/1 HEATER CONTROL

18

K99 18BR/LG

O2 1/1 HEATER CONTROL

19

K20 18BR/GY

GEN FIELD CONTROL

20

K2 18VT/OR

ECT SIGNAL

21

K22 18BR/OR

TP NO. 1 SIGNAL

22

K34 18DB/LG (4.7L/5.7L LD)

EGR SIGNAL

23

K1 18VT/BR

MAP SIGNAL

24

K942 18BR/LG (EXCEPT 4.7L)

KNOCK SENSOR NO. 1 RETURN

25

K42 18DB/YL (EXCEPT 4.7L)

KNOCK SENSOR NO. 1 SIGNAL

26

-

-

27

K900 18DB/DG

SENSOR GROUND

28

K122 18BR/DG (5.7L)

TP NO. 2 SIGNAL

28

K961 18BR/VT (EXCEPT 5.7L)

IAC SIGNAL

29

F855 18PK/YL

5 VOLT SUPPLY

30

K21 18DB/LG

IAT SIGNAL

31

K41 18DB/LB

O2 1/1 SIGNAL

32

K904 18DB/DG

O2 RETURN (DOWN)

33

K43 18DB/LG

O2 2/1 SIGNAL

34

K44 20DB/GY

CMP SIGNAL

35

K24 20BR/LB

CKP SIGNAL

36

K242 18BR/WT

KNOCK SENSOR NO. 2 SIGNAL

37

K924 18WT/BR

KNOCK SENSOR NO. 2 RETURN

38

K448 18TN/OR (5.7L)

ETC MOTOR (-)

38

K61 18VT/GY (EXCEPT 5.7L)

IAC CONTROL

8W - 80 - 96

8W-80 CONNECTOR PIN-OUTS

DR/DH

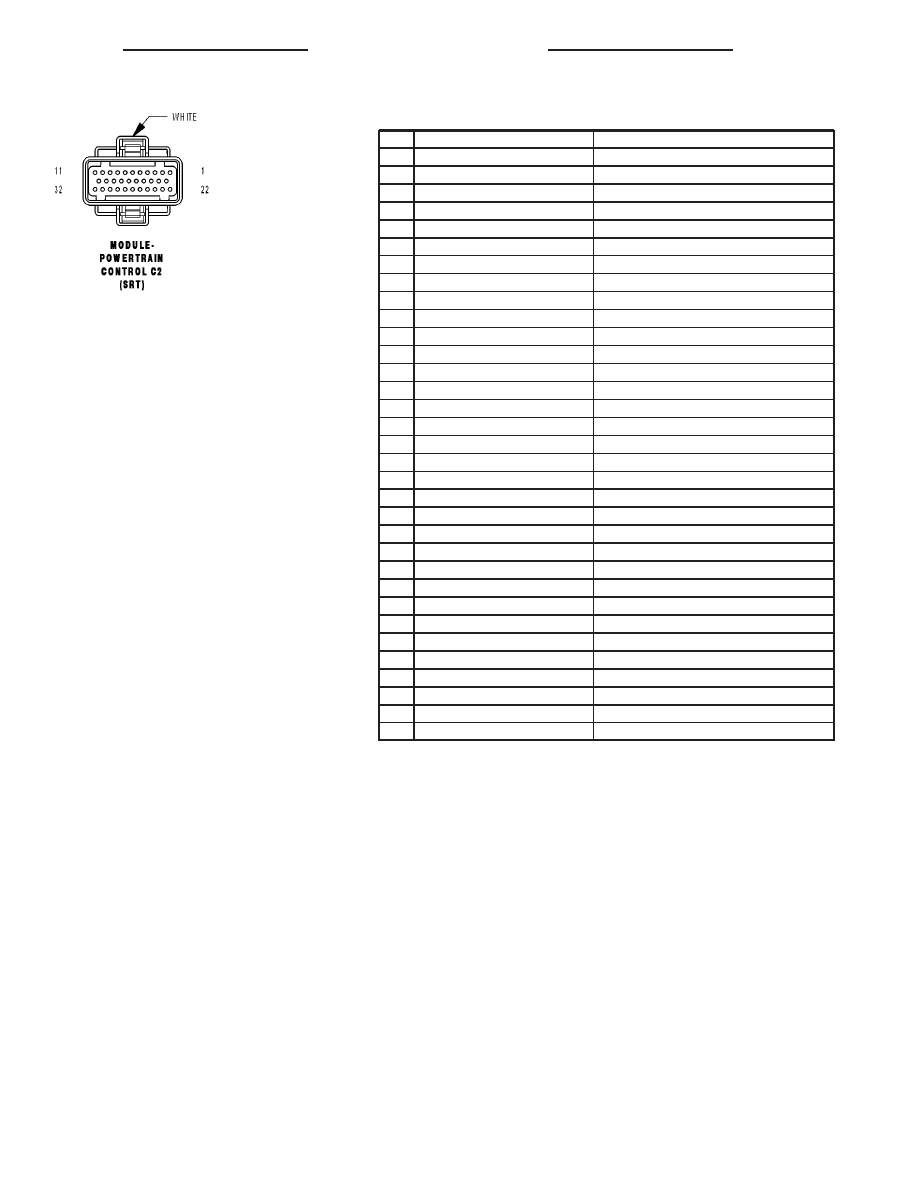

MODULE-POWERTRAIN CONTROL C2 (SRT) - WHITE 32 WAY

CAV

CIRCUIT

FUNCTION

1

T54 18DG/OR (A/T)

TRANSMISSION TEMPERATURE SENSOR SIGNAL

2

K26 18BR/YL

INJECTOR CONTROL NO. 7

3

K115 18BR

INJECTOR CONTROL NO. 9

4

K11 18BR/YL

INJECTOR CONTROL NO. 1

5

K13 18BR/LB

INJECTOR CONTROL NO. 3

6

K38 18BR/OR

INJECTOR CONTROL NO. 5

7

-

-

8

T118 18DG (A/T)

GOVERNOR PRESSURE SOLENOID CONTROL

9

-

-

10

K20 18BR/GY

GEN FIELD CONTROL

11

T75 18YL/LB (A/T)

TORQUE CONVERTER CLUTCH SOLENOID CONTROL

12

K58 18BR/VT

INJECTOR CONTROL NO. 6

13

K28 18BR/LB

INJECTOR CONTROL NO. 8

14

K116 18BR/WT

INJECTOR CONTROL NO. 10

15

K12 18BR/DB

INJECTOR CONTROL NO. 2

16

K14 18BR/TN

INJECTOR CONTROL NO. 4

17

C240 18LB/TN

HYDRAULIC COOLING CONTROL FEED

18

-

-

19

C918 18BK/LB

A/C PRESSURE SIGNAL

20

-

-

21

T9 18DG/TN (A/T)

3-4 SOLENOID CONTROL

21

K333 18DB/LB (M/T)

SOLENOID REVERSE LOCKOUT FEED

22

-

-

23

G6 18VT/GY

OIL PRESSURE SIGNAL

24

-

-

25

T13 18DG/VT (A/T)

SPEED SENSOR GROUND

26

-

-

27

B22 18DG/YL

VEHICLE SPEED SIGNAL NO. 1

28

T14 18DG/BR (A/T)

OUTPUT SPEED SENSOR SIGNAL

29

T38 18YL/BR (A/T)

GOVERNOR PRESSURE SENSOR SIGNAL

30

T515 18YL/DB (A/T)

TRANSMISSION CONTROL RELAY CONTROL

31

F856 18YL/PK

5 VOLT SUPPLY

32

-

-

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 97

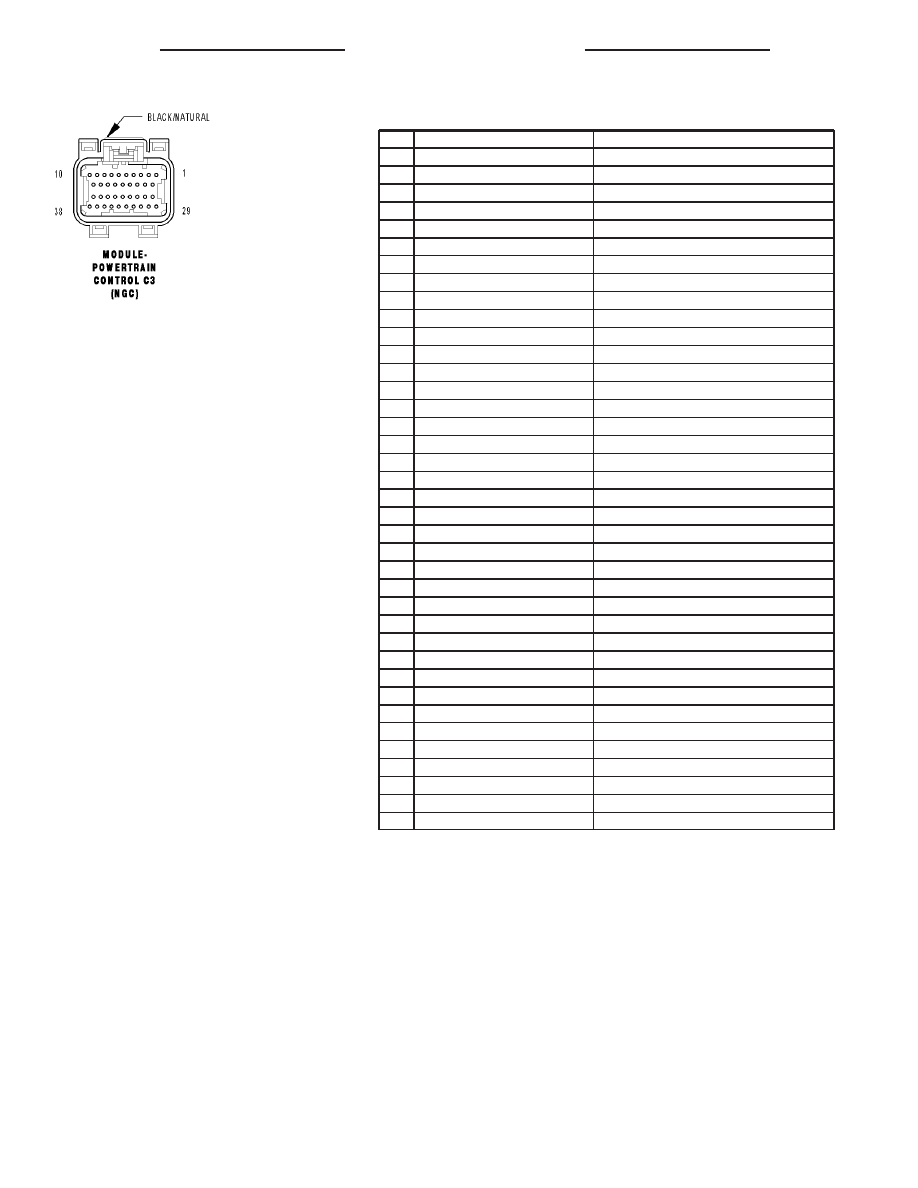

MODULE-POWERTRAIN CONTROL C3 (NGC) - BLACK/NATURAL 38 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

K51 20BR/WT

ASD RELAY CONTROL

4

-

-

5

V35 20VT/OR (3.7L/4.7L)

S/C VENT SOL CONTROL

6

K173 18BR/VT

CONDENSER FAN RELAY CONTROL

7

V32 20VT/YL (3.7L/4.7L)

SPEED CONTROL SUPPLY

8

K106 18VT/LB

NVLD SOL CONTROL

9

K299 18BR/WT

O2 1/2 HEATER CONTROL

10

K399 18BR/GY

O2 2/2 HEATER CONTROL

11

C13 20LB/OR

A/C CLUTCH RELAY CONTROL

12

V36 20VT/YL (3.7L/4.7L)

S/C VACUUM SOL CONTROL

13

-

-

14

V32 20VT/YL (5.7L)

BRAKE SWITCH NO. 2 SIGNAL

15

V937 20VT/BR (5.7L)

S/C SWITCH RETURN

16

K167 20BR/YL (5.7L)

APPS NO. 1 RETURN

17

K400 20BR/VT (5.7L)

APPS NO. 2 RETURN

18

V38 20VT/OR (5.7L)

S/C SWITCH NO. 2 SIGNAL

19

K342 16BR/WT

ASD RELAY OUTPUT

20

K52 18DB/WT

EVAP PURGE SOL CONTROL

21

T41 20YL/DB

TRS T41 SENSE

22

G113 18VT (EXCEPT 3.7L/4.7L BASE)

PTO SWITCH SENSE

23

B29 20DG/WT

BRAKE SWITCH NO. 1 SIGNAL

24

-

-

25

K23 20BR/WT (5.7L)

APPS NO. 1 SIGNAL

26

-

-

27

-

-

28

K342 16BR/WT

ASD RELAY OUTPUT

29

K70 18DB/BR

EVAP PURGE SOL SIGNAL

30

K66 18DB/WT (5.7L)

P/S SWITCH SIGNAL

31

-

-

32

K25 18DB/VT

BATT TEMP SIGNAL

33

N4 20DB/WT

FUEL LEVEL SENSOR SIGNAL

34

V37 20VT

S/C SWITCH NO. 1 SIGNAL

35

K107 18VT/WT

NVLD SWITCH SIGNAL

36

K29 20WT/BR (5.7L)

APPS NO. 2 SIGNAL

37

K31 20BR

FUEL PUMP RELAY CONTROL

38

T752 20DG/OR

STARTER RELAY CONTROL

8W - 80 - 98

8W-80 CONNECTOR PIN-OUTS

DR/DH

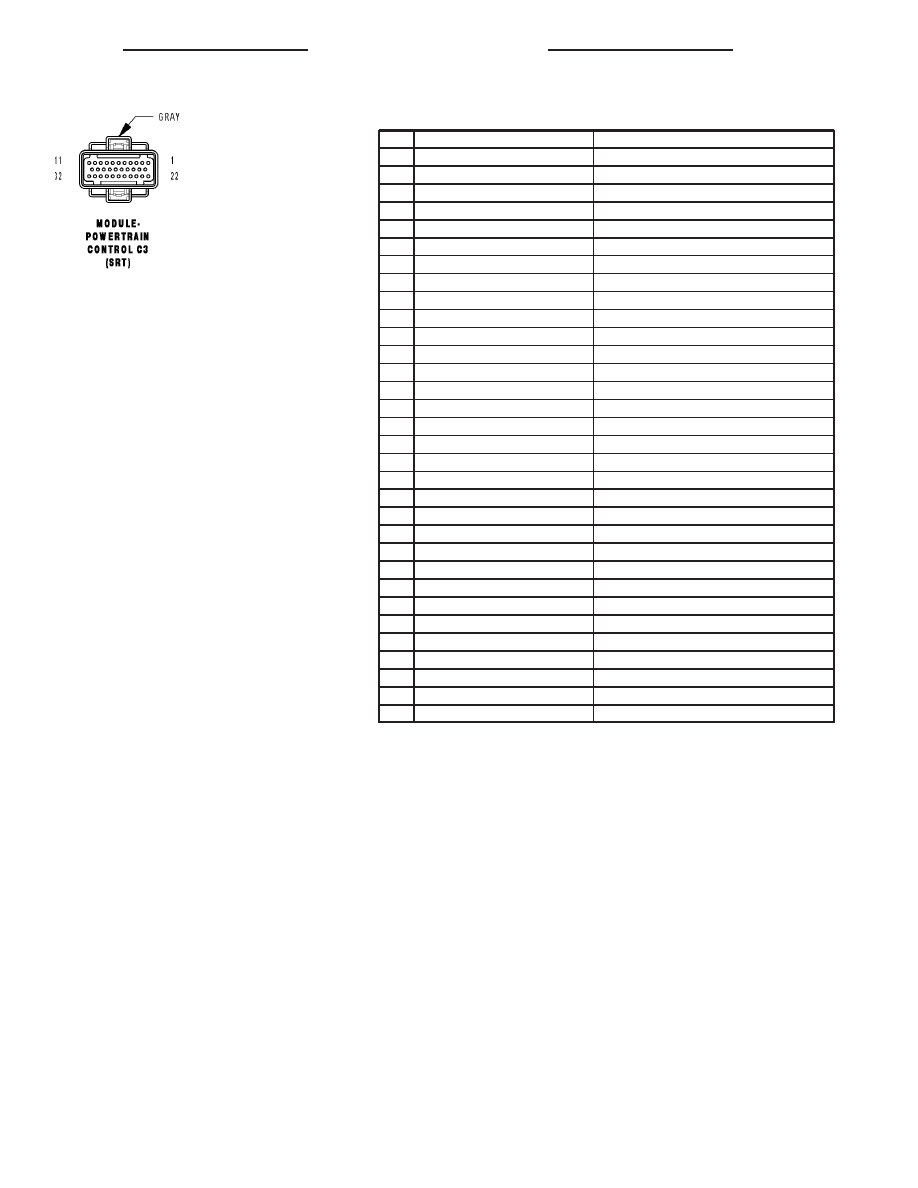

MODULE-POWERTRAIN CONTROL C3 (SRT) - GRAY 32 WAY

CAV

CIRCUIT

FUNCTION

1

C13 18LB/OR

A/C CLUTCH RELAY CONTROL

2

-

-

3

K51 18BR/WT

ASD RELAY CONTROL

4

V36 18VT/YL

S/C VACUUM SOL CONTROL

5

V35 18VT/OR

S/C VENT SOL CONTROL

6

-

-

7

K42 18DB/YL

KNOCK SENSOR NO. 1 SIGNAL

8

K99 18BR/LG

O2 1/1 HEATER CONTROL

9

K127 18BR/OR

OXYGEN SENSOR DOWNSTREAM RELAY CONTROL

10

K106 18VT/LB

LEAK DETECTION PUMP SOLENOID CONTROL

11

V32 18VT/YL

SPEED CONTROL SUPPLY

12

K342 16BR/WT

ASD RELAY OUTPUT

13

T6 18DG

TOW/HAUL OVERDRIVE OFF SWITCH SENSE

14

K107 18VT/WT

LEAK DETECTION PUMP SWITCH SENSE

15

K25 18DB/VT

BATT TEMP SIGNAL

16

K199 18BR/VT

O2 2/1 HEATER CONTROL

17

-

-

18

K242 18BR/WT

KNOCK SENSOR NO. 2 SIGNAL

19

K31 18BR

FUEL PUMP RELAY CONTROL

20

K70 18DB/BR

EVAP PURGE RETURN

21

-

-

22

-

-

23

-

-

24

B29 18DG/WT

BRAKE SWITCH NO. 1 SIGNAL

25

K125 18BR/DG

GENERATOR SOURCE

26

N4 18DB/WT

FUEL LEVEL SENSOR SIGNAL

27

D21 18WT/BR

SCI TRANSMIT (PCM)

28

-

-

29

D20 18WT/LG

SCI RECEIVE (PCM)

30

D25 18WT/VT

PCI BUS

31

-

-

32

V37 18VT

S/C SWITCH NO. 1 SIGNAL

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 99
