Dodge Ram Truck 1500-2500-3500. Manual - part 734





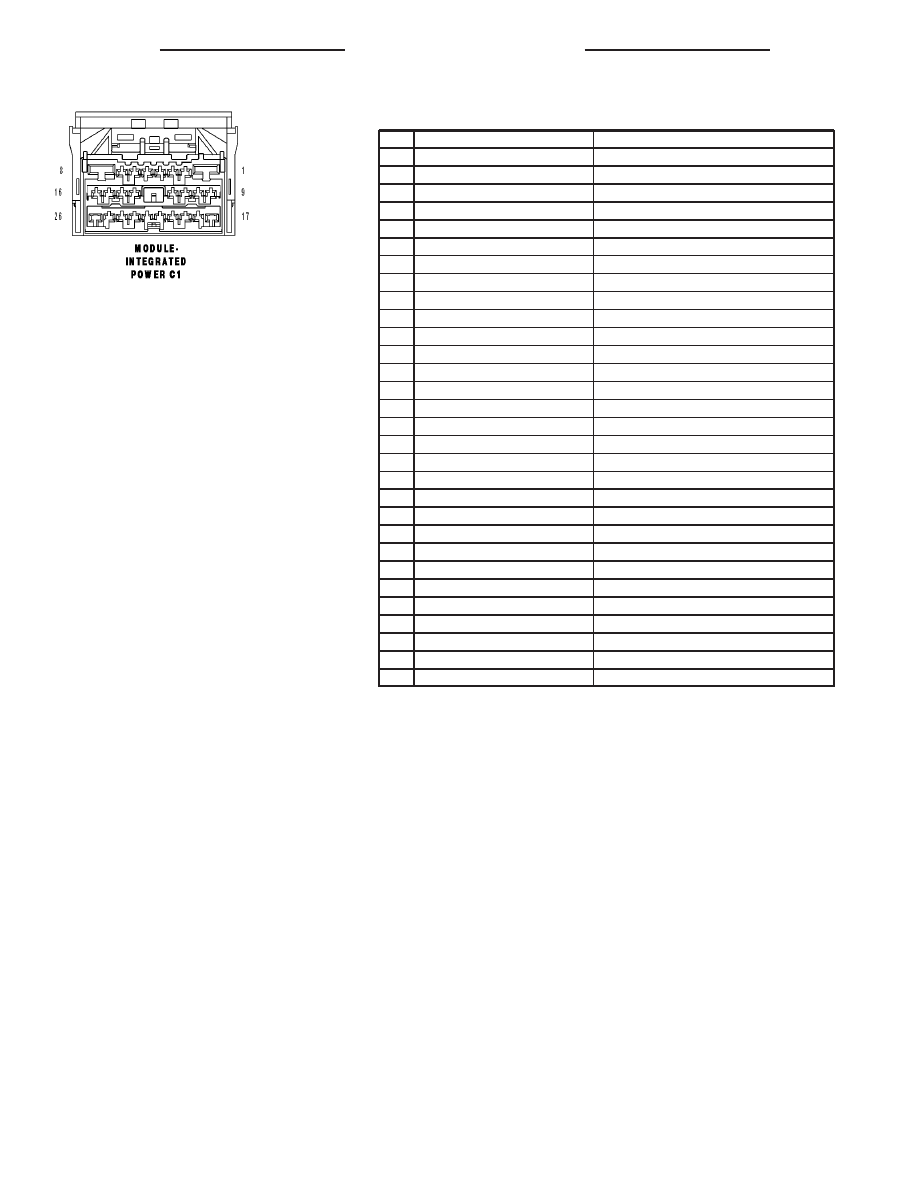

MODULE-INTEGRATED POWER C1 - 26 WAY

CAV

CIRCUIT

FUNCTION

1

A960 14RD (DIESEL)

FUSED B(+)

1

A16 16RD/BR (NGC)

FUSED B(+)

2

F21 20PK/DG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

3

-

-

4

F500 18DG/PK (EXCEPT SRT)

FUSED IGNITION SWITCH OUTPUT (RUN)

4

F500 20DG/PK (SRT)

FUSED IGNITION SWITCH OUTPUT (RUN)

5

L673 18YL

TRAILER TOW LEFT TURN RELAY OUTPUT

6

-

-

7

L674 18LG

TRAILER TOW RIGHT TURN RELAY OUTPUT

8

A981 14RD (EXCEPT SRT)

FUSED B(+)

8

A981 12RD (SRT)

FUSED B(+)

9

A114 18GY/RD

FUSED B(+)

10

L70 18WT/GY

FUSED PARK LAMP RELAY OUTPUT

11

F951 16PK/LG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

A941 18RD

FUSED B(+)

13

A919 20RD

FUSED B(+)

14

X2 18DG/OR

HORN RELAY OUTPUT

15

-

-

16

A103 18GY/RD

FUSED B(+)

17

L678 18BR (EXCEPT SRT)

FUSED PARK LAMP RELAY OUTPUT

17

L678 16BR (SRT)

FUSED PARK LAMP RELAY OUTPUT

18

-

-

19

L7 18WT/YL

FUSED PARK LAMP RELAY OUTPUT

20

T41 20YL/DB (OFF ROAD)

TRS T41 SENSE

21

Z953 20 BK (OFF ROAD)

GROUND

22

-

-

23

-

-

24

-

-

25

-

-

26

-

-

8W - 80 - 88

8W-80 CONNECTOR PIN-OUTS

DR/DH

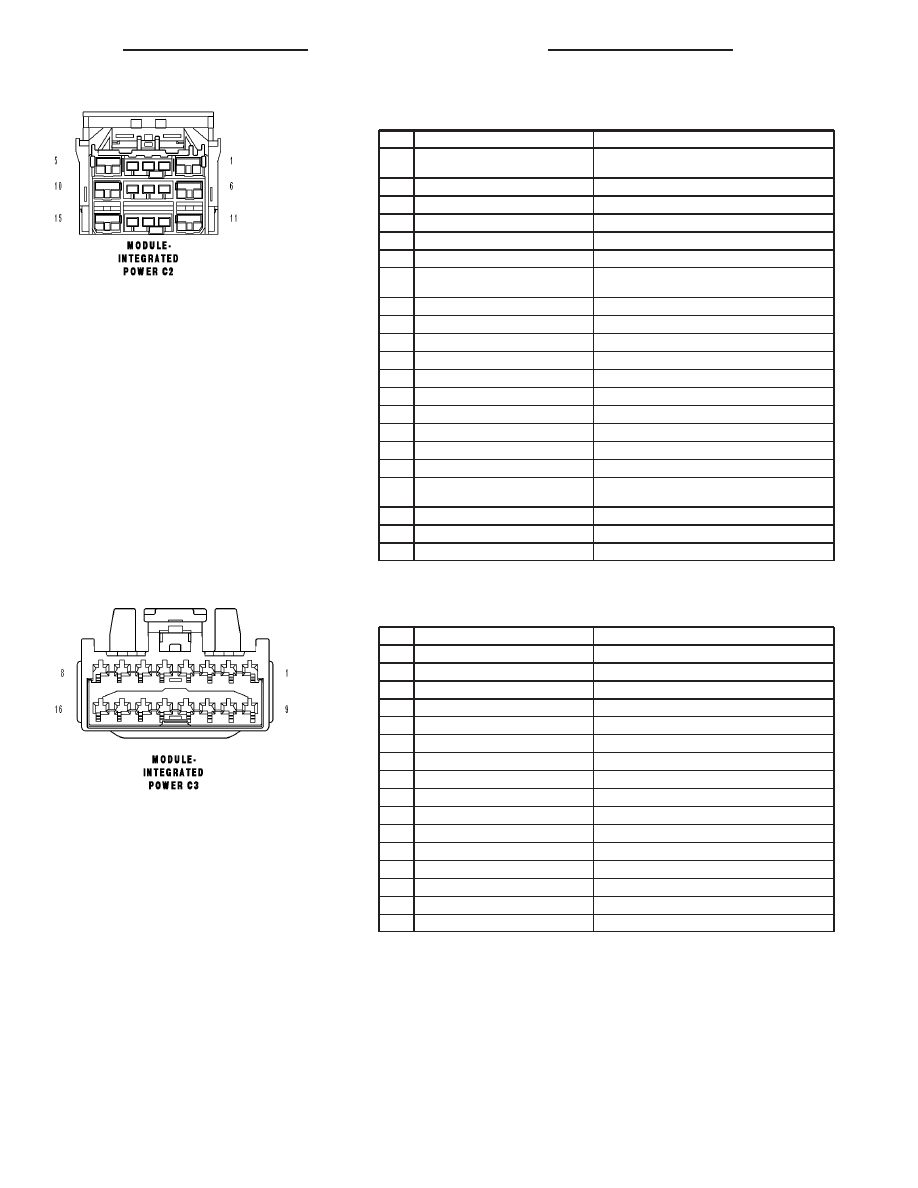

MODULE-INTEGRATED POWER C2 - 15 WAY

CAV

CIRCUIT

FUNCTION

1

A991 10RD (EXCEPT 3.7L/4.7L BASE/
EXCEPT SRT)

FUSED B(+)

1

A991 12RD (SRT)

FUSED B(+)

2

A34 16RD/WT (4X4 EXCEPT SRT)

FUSED B(+)

2

A916 16RD (SRT)

FUSED B(+)

3

A405 18RD/DB

FUSED B(+)

4

A917 20RD (SRT)

FUSED B(+)

5

A210 12OR/RD (EXCEPT 3.7L/4.7L
BASE/EXCEPT SRT)

FUSED B(+)

5

A210 10OR/RD (SRT)

FUSED B(+)

6

A970 10RD

FUSED B(+)

7

A100 14RD/VT (TRAILER TOW)

FUSED B(+)

8

A111 14DG/RD

FUSED B(+)

9

A205 18RD/OR (EXCEPT SRT)

FUSED B(+)

9

A205 16RD/OR (SRT)

FUSED B(+)

10

A921 16RD (EXCEPT SRT)

FUSED B(+)

11

-

-

12

F984 18PK/YL (EXCEPT SRT)

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

12

F984 16PK/YL (SRT)

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

13

A116 18YL/RD (EXCEPT 3.7L/4.7L
BASE/EXCEPT SRT)

FUSED B(+)

13

A116 16YL/RD (SRT)

FUSED B(+)

14

A951 16RD

FUSED B(+)

15

-

-

MODULE-INTEGRATED POWER C3 - 16 WAY

CAV

CIRCUIT

FUNCTION

1

W10 20BR

WASHER PUMP MOTOR CONTROL

2

L62 18WT/YL

RIGHT REAR TURN LAMP DRIVER

3

Z117 18BK/WT

GROUND

4

G31 20VT/LG (EXCEPT NGC)

AAT SIGNAL

5

Z118 18BK/YL

GROUND

6

L1 18WT/LG

BACKUP LAMP FEED

7

-

-

8

-

-

9

-

-

10

D25 20VT/PK

PCI BUS

11

-

-

12

L61 18WT/LG

LEFT FRONT TURN LAMP DRIVER

13

L53 18DG/WT

LEFT STOP LAMP DRIVER

14

L63 18WT/DG

LEFT REAR TURN LAMP DRIVER

15

L60 18WT/TN

RIGHT FRONT TURN LAMP DRIVER

16

G180 20VT/YL (EXCEPT NGC)

SENSOR GROUND

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 89

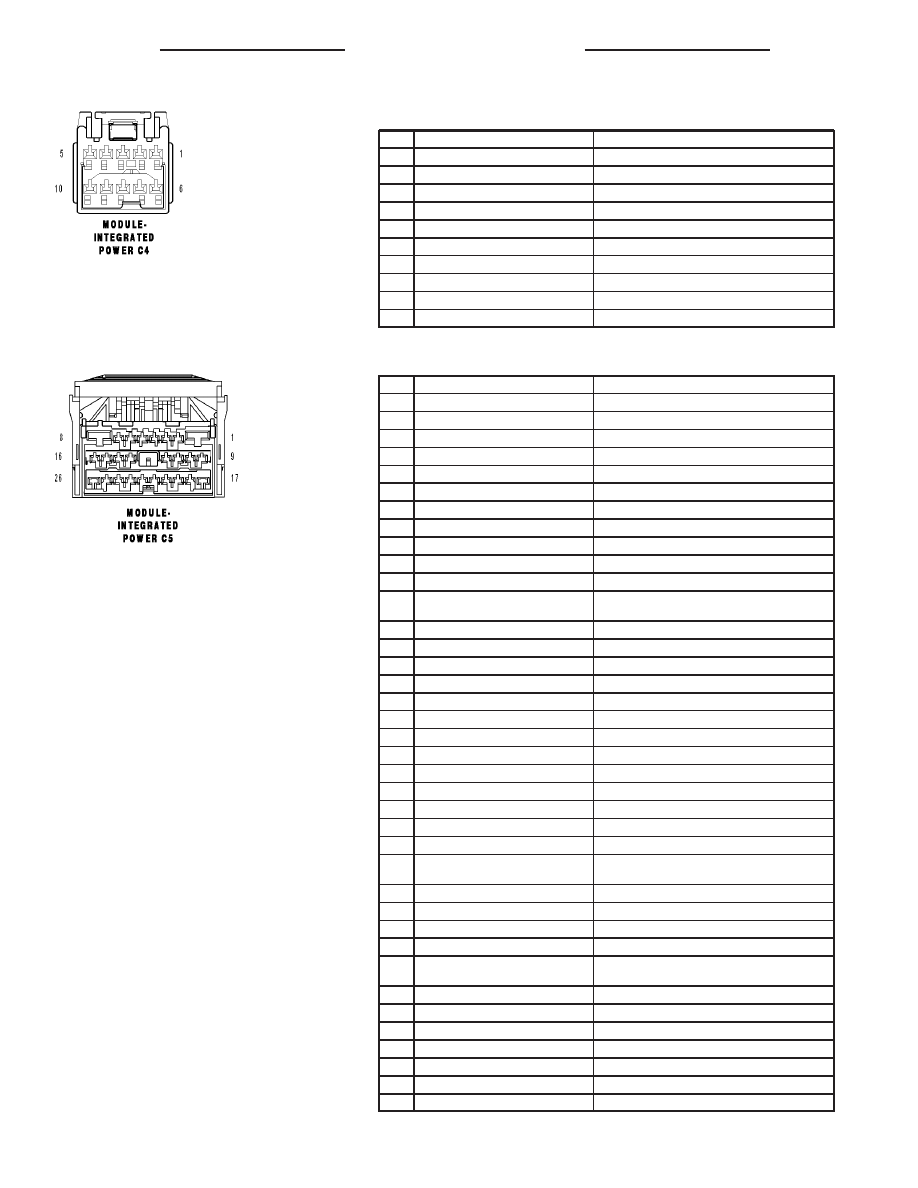

MODULE-INTEGRATED POWER C4 - 10 WAY

CAV

CIRCUIT

FUNCTION

1

Z116 18BK/VT

GROUND

2

L54 18WT/LG

RIGHT STOP LAMP DRIVER

3

W1 20BR/TN

WASHER FLUID SWITCH SENSE

4

-

-

5

-

-

6

F941 20PK/LG (DIESEL)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

7

W7 20BR/GY

WIPER PARK SWITCH SENSE

8

-

-

9

-

-

10

F202 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

MODULE-INTEGRATED POWER C5 - 26 WAY

CAV

CIRCUIT

FUNCTION

1

F922 16PK/YL (EXCEPT SRT)

FUSED IGNITION SWITCH OUTPUT (RUN)

1

F922 14PK/YL (SRT)

RELAY RUN OUTPUT

2

F941 20PK/LG (DIESEL)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

2

Z912 20BK (NGC)

GROUND

2

K125 18BR/DG (SRT)

GENERATOR SOURCE

3

-

-

4

L10 18WT/GY

FUSED IGNITION SWITCH OUTPUT (RUN)

5

-

-

6

Z723 20BK (DIESEL)

GROUND

7

K31 18BR (DIESEL)

FUEL PUMP RELAY CONTROL

8

Z920 12BK

GROUND

9

C110 20DB/LB (EXCEPT 3.7L/4.7L
BASE)

DEFOGGER RELAY CONTROL

10

-

-

11

C13 20LB/OR (EXCEPT SRT)

A/C CLUTCH RELAY CONTROL

11

C13 18LB/OR (SRT)

A/C CLUTCH RELAY CONTROL

12

-

-

13

K344 18BR/GY (SRT)

OXYGEN SENSOR DOWNSTREAM RELAY OUTPUT

14

Z114 20BK/LG (DIESEL)

GROUND

14

K173 18BR/VT (NGC)

CONDENSER FAN RELAY CONTROL

14

F102 18PK/DB (SRT)

FUSED IGNITION SWITCH OUTPUT (RUN)

15

F202 20PK/GY (DIESEL)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

15

A16 16RD/BR (NGC)

FUSED B(+)

15

Z1 18BK (SRT)

GROUND

16

T515 20YL/DB (A/T EXCEPT SRT)

TRANSMISSION CONTROL RELAY CONTROL

16

T515 18YL/DB (SRT)

TRANSMISSION CONTROL RELAY CONTROL

17

C16 16DB/GY (EXCEPT 3.7L/4.7L
BASE)

HEATED MIRROR RELAY OUTPUT

18

C3 20DB/YL (EXCEPT SRT)

A/C CLUTCH RELAY OUTPUT

18

C3 18DB/YL (SRT)

A/C CLUTCH RELAY OUTPUT

19

-

-

20

-

-

21

C110 20DB/LB (EXCEPT 3.7L/4.7L
BASE)

DEFOGGER RELAY CONTROL

22

W4 16BR/OR (EXCEPT SRT)

WIPER RELAY HIGH SPEED OUTPUT

22

W4 14BR/OR (SRT)

WIPER RELAY HIGH SPEED OUTPUT

23

F100 20PK/VT (EXCEPT SRT)

FUSED IGNITION SWITCH OUTPUT (RUN)

23

F100 18PK/VT (SRT)

FUSED IGNITION SWITCH OUTPUT (RUN)

24

F201 20PK/OR

FUSED IGNITION SWITCH OUTPUT (RUN-START)

25

-

-

26

F504 20GY/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

8W - 80 - 90

8W-80 CONNECTOR PIN-OUTS

DR/DH

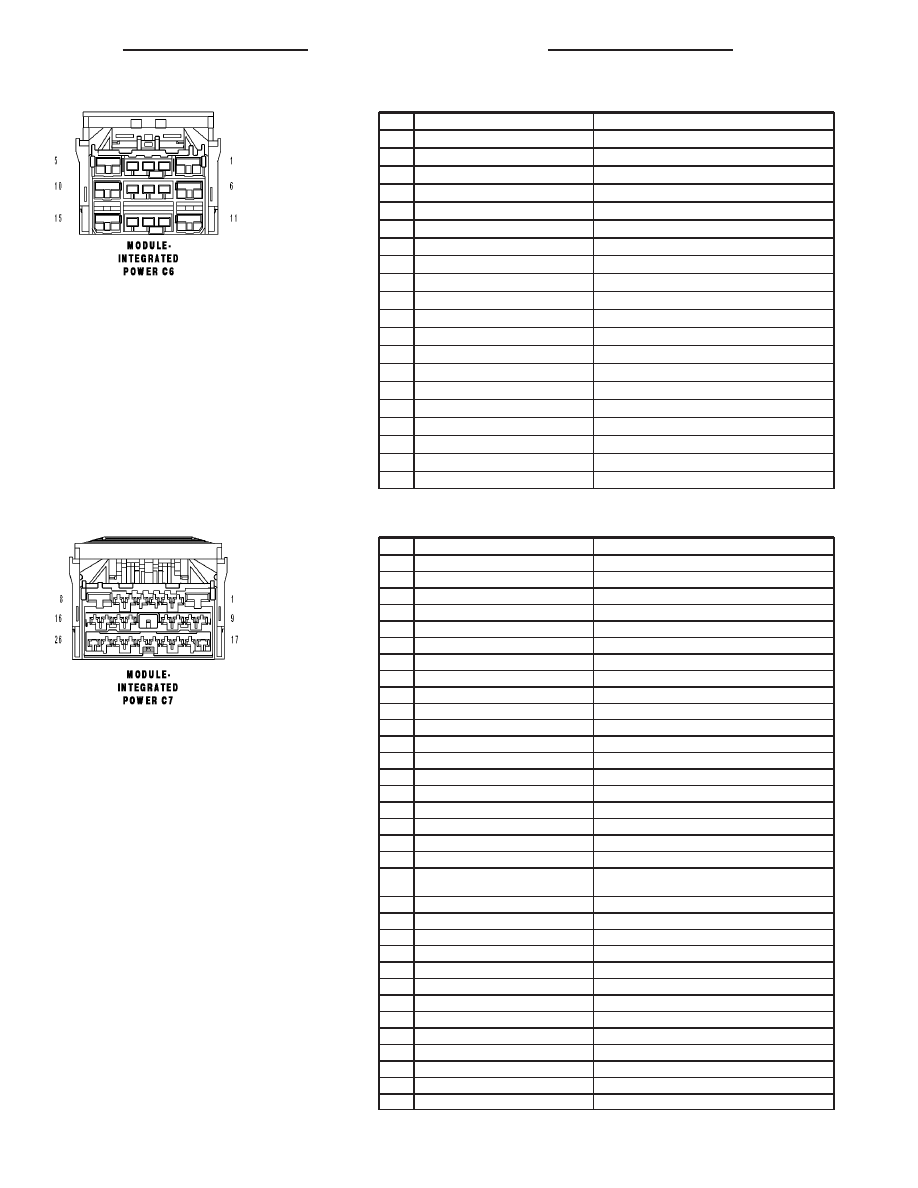

MODULE-INTEGRATED POWER C6 - 15 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

A400 14TN/RD (TRAILER TOW)

FUSED B(+)

3

-

-

4

K342 16BR/WT (GAS)

ASD RELAY OUTPUT

5

-

-

6

-

-

7

A109 16OR/RD (DIESEL)

FUEL PUMP RELAY OUTPUT

8

-

-

9

-

-

10

A961 14RD (DIESEL)

FUEL HEATER RELAY OUTPUT

10

C123 16LB/WT (NGC)

CONDENSER FAN RELAY OUTPUT

10

C7 10DB (SRT)

BLOWER MOTOR FEED

11

A960 14RD (DIESEL)

FUSED B(+)

11

A16 16RD/BR (NGC)

FUSED B(+)

11

A970 10RD (SRT)

FUSED B(+)

12

F982 14PK/YL (EXCEPT SRT)

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

12

F982 12PK/YL (SRT)

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

13

-

-

14

T16 18YL/OR (A/T)

TRANSMISSION CONTROL RELAY OUTPUT

15

-

-

MODULE-INTEGRATED POWER C7 - 26 WAY

CAV

CIRCUIT

FUNCTION

1

T750 14YL/GY (EXCEPT SRT)

STARTER MOTOR RELAY OUTPUT

1

F922 14PK/YL (SRT)

RUN RELAY OUTPUT

2

W3 16BR/WT (EXCEPT SRT)

WIPER RELAY LOW SPEED OUTPUT

2

W3 14BR/WT (SRT)

WIPER RELAY LOW SPEED OUTPUT

3

F983 20PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

4

A930 18RD (EXCEPT 3.7L/4.7L BASE)

FUSED B(+)

5

-

-

6

L43 18WT/DB

LEFT LOW BEAM DRIVER

7

L34 18WT/GY

RIGHT HIGH BEAM DRIVER

8

-

-

9

A109 16OR/RD (GAS)

FUEL PUMP RELAY OUTPUT

10

-

-

11

K51 20BR/WT (NGC)

ASD RELAY CONTROL

11

K51 18BR/WT (SRT)

ASD RELAY CONTROL

12

K127 18BR/OR (SRT)

OXYGEN SENSOR DOWNSTREAM RELAY CONTROL

13

-

-

14

-

-

15

L33 18WT/LG

LEFT HIGH BEAM DRIVER

16

A72 18RD/OR (ADJUSTABLE PEDALS)

ADJUSTABLE PEDALS RELAY OUTPUT

17

C15 16DB/WT (EXCEPT 3.7L/4.7L
BASE)

REAR WINDOW DEFOGGER RELAY OUTPUT

18

-

-

19

K31 20BR (NGC)

FUEL PUMP RELAY CONTROL

19

K31 18BR (SRT)

FUEL PUMP RELAY CONTROL

20

L89 18WT/YL (FOG LAMPS)

FOG LAMP RELAY OUTPUT

21

T751 16YL (EXCEPT SRT)

IGNITION SWITCH OUTPUT (START)

21

F102 18PK/DB (SRT)

FUSED IGNITION SWITCH OUTPUT (RUN)

22

L44 18WT/TN

RIGHT LOW BEAM DRIVER

23

T41 20YL/DB (DIESEL)

TRS T41 SENSE

23

T752 20DG/OR (NGC)

STARTER MOTOR RELAY CONTROL

23

Z1 18BK (SRT)

GROUND

24

A944 20RD

FUSED B(+)

25

K343 16BR/YL (SRT)

FUSED ASD RELAY OUTPUT

26

-

-

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 91
