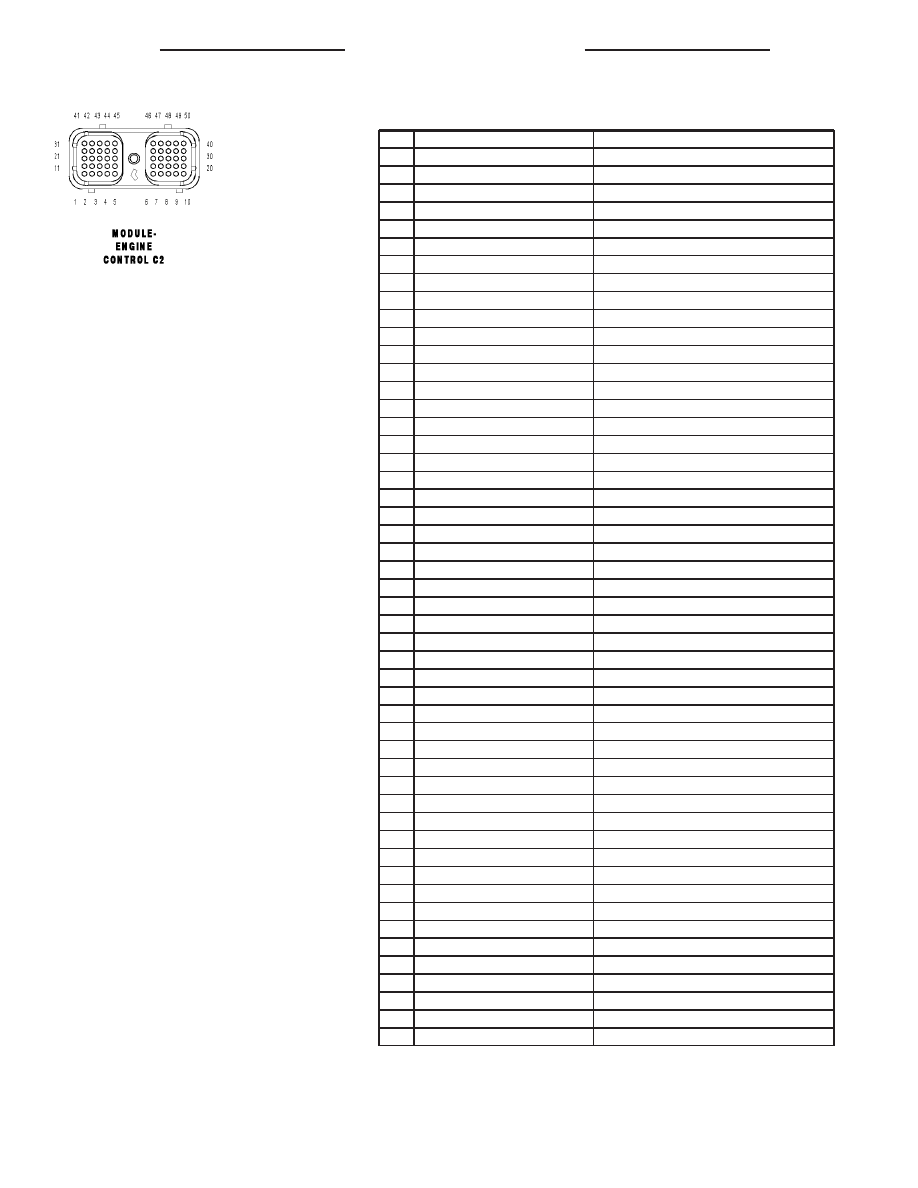

MODULE-ENGINE CONTROL C2 - 50 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

K615 18VT/WT

INLET AIR TEMPERATURE SENSE

4

-

-

5

K176 18BR/OR

INTAKE AIR HEATER NO. 2 RELAY CONTROL

6

K174 18BR/YL

INTAKE AIR HEATER NO. 1 RELAY CONTROL

7

K31 18BR

FUEL PUMP RELAY CONTROL

8

-

-

9

T41 18YL/DB (A/T)

PARK/NEUTRAL POSITION SWITCH SENSE (T41)

10

K161 18BR/LB

FAN SPEED SENSOR

11

B22 18DG/YL

VEHICLE SPEED SIGNAL NO. 1

12

G6 18VT/GY

OIL PRESSURE SIGNAL

13

T6 18DG (A/T)

TOW/HAUL OVERDRIVE OFF SWITCH SENSE

14

T118 18DG (A/T)

GOVERNOR PRESSURE SOLENOID CONTROL

15

T9 18DG/TN (A/T)

3-4 SOLENOID CONTROL

16

D21 18WT/BR

SCI TRANSMIT (ECM)

17

-

-

18

T38 18YL/BR (A/T)

GOVERNOR PRESSURE SENSOR SIGNAL

19

D20 18WT/LG

SCI RECEIVE (ECM)

20

A209 16RD

FUSED B(+)

21

Z902 16BK

GROUND

22

-

-

23

F856 18YL/PK (A/T)

5 VOLT SUPPLY

24

K900 18DB/DG

SENSOR GROUND

25

T75 18YL/LB (A/T)

TORQUE CONVERTER CLUTCH SOLENOID CONTROL

26

N4 18DB/WT

FUEL LEVEL SENSOR SIGNAL

27

-

-

28

D25 18WT/VT

PCI BUS

29

T54 18DG/OR (A/T)

TRANSMISSION TEMPERATURE SENSOR SIGNAL

30

A209 16RD

FUSED B(+)

31

T515 18YL/DB (A/T)

TRANSMISSION CONTROL RELAY CONTROL

32

F202 18PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

33

K854 18VT/BR

5 VOLT SUPPLY

34

-

-

35

K616 18BR/YL

INLET AIR PRESSURE SENSE

36

V32 18VT/YL

BRAKE SWITCH NO. 2 SIGNAL

37

B29 18DG/WT

BRAKE SWITCH NO. 1 SIGNAL

38

-

-

39

-

-

40

A209 16RD

FUSED B(+)

41

C13 18LB/OR

A/C CLUTCH RELAY CONTROL

42

-

-

43

K160 18BR/OR

FAN CLUTCH CONTROL

44

T14 18DG/BR (A/T)

OUTPUT SPEED SENSOR SIGNAL

45

T13 18DG/VT (A/T)

SPEED SENSOR GROUND

46

V37 18VT

S/C SWITCH NO. 1 SIGNAL

47

K25 18DB/VT

BATT TEMP SIGNAL

48

K400 18BR/VT

APPS NO. 2 RETURN

49

Z902 16BK

GROUND

50

Z902 16BK

GROUND

8W - 80 - 84

8W-80 CONNECTOR PIN-OUTS

DR/DH

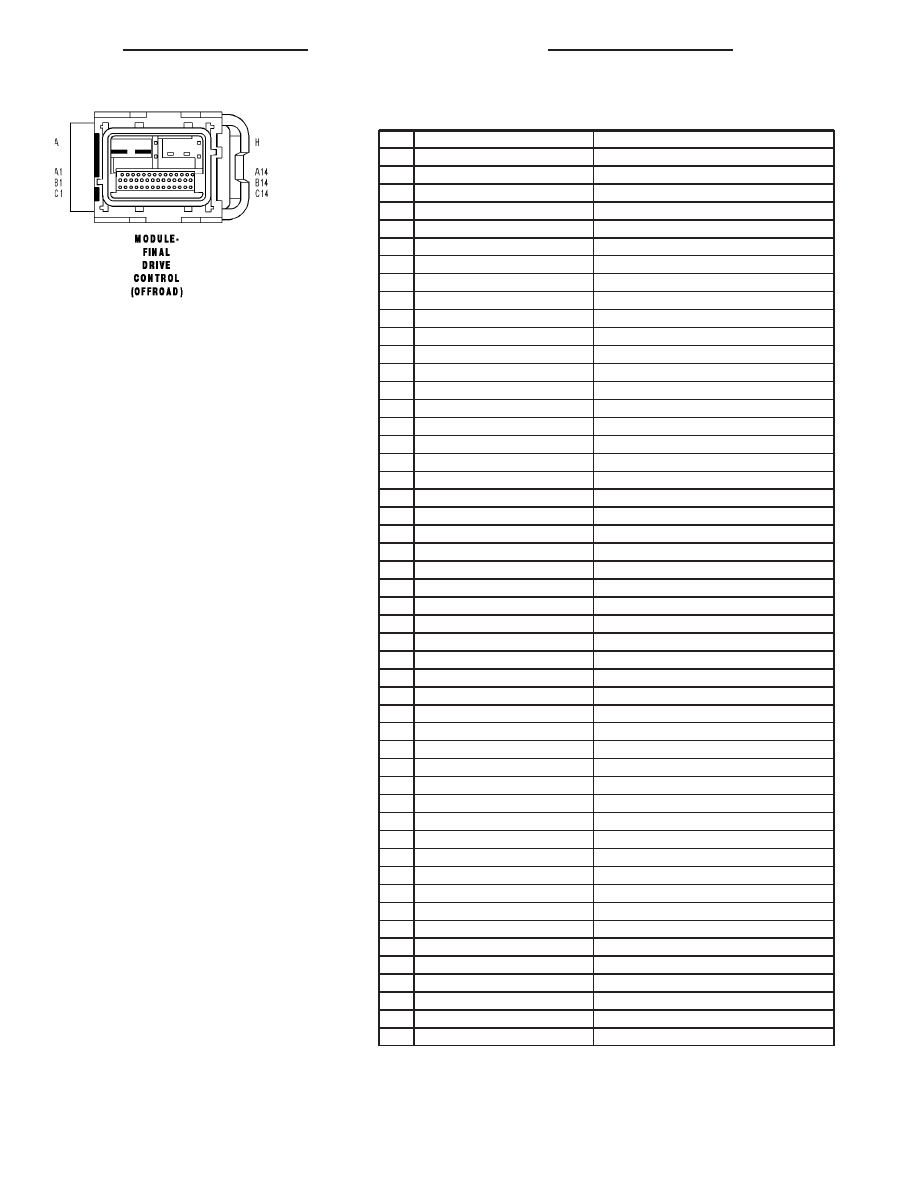

MODULE-FINAL DRIVE CONTROL (OFF ROAD) - 50 WAY

CAV

CIRCUIT

FUNCTION

A

Z935 16BK

GROUND

A1

T521 20YL/GY

LOCKER SENSOR SUPPLY

A2

-

-

A3

T522 20YL/LB

FRONT LOCKER SENSOR SENSE

A4

-

-

A5

F202 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

A6

K77 20BR/WT

TRANSFER CASE POSITION SENSE

A7

-

-

A8

T527 20YL/TN

REAR LOCKER SENSOR SENSE

A9

T525 20YL/DB

TRANSFER CASE RETURN

A10

Z937 20BK

GROUND

A11

-

-

A12

-

-

A13

-

-

A14

-

-

B

A34 16RD/WT

FUSED B(+)

B1

T537 20YL/LG

LOCKER SWITCH SUPPLY

B2

T536 20YL/WT

SWITCH SUPPLY

B3

D25 20WT/VT

PCI BUS

B4

T535 20YL/BR

LOCKER SWITCH SENSE

B5

T531 20YL/TN

STABILIZER BAR SWITCH SENSE

B6

T532 20YL/GY

LOCKER OPEN ILLUMINATION SENSE

B7

T533 20YL/LB

LOCKER REAR ILLUMINATION SENSE

B8

T534 20YL

LOCKER FR/RR ILLUMINATION SENSE

B9

T530 20YL/DG

STABILIZER BAR DISENGAGE ILLUMINATION SENSE

B10

T529 20YL/LG

STABILIZER BAR ENGAGE ILLUMINATION SENSE

B11

-

-

B12

-

-

B13

-

-

B14

-

-

C

T524 16YL/LG

FRONT LOCKER RETURN

C1

-

-

C2

-

-

C3

-

-

C4

-

-

C5

-

-

C6

-

-

C7

-

-

C8

-

-

C9

-

-

C10

-

-

C11

-

-

C12

-

-

C13

-

-

C14

-

-

D

T528 16YL/GY

REAR LOCKER RETURN

E

-

-

F

-

-

G

T520 16YL/OR

FRONT LOCKER SOURCE

H

T526 16YL/WT

REAR LOCKER SOURCE

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 85

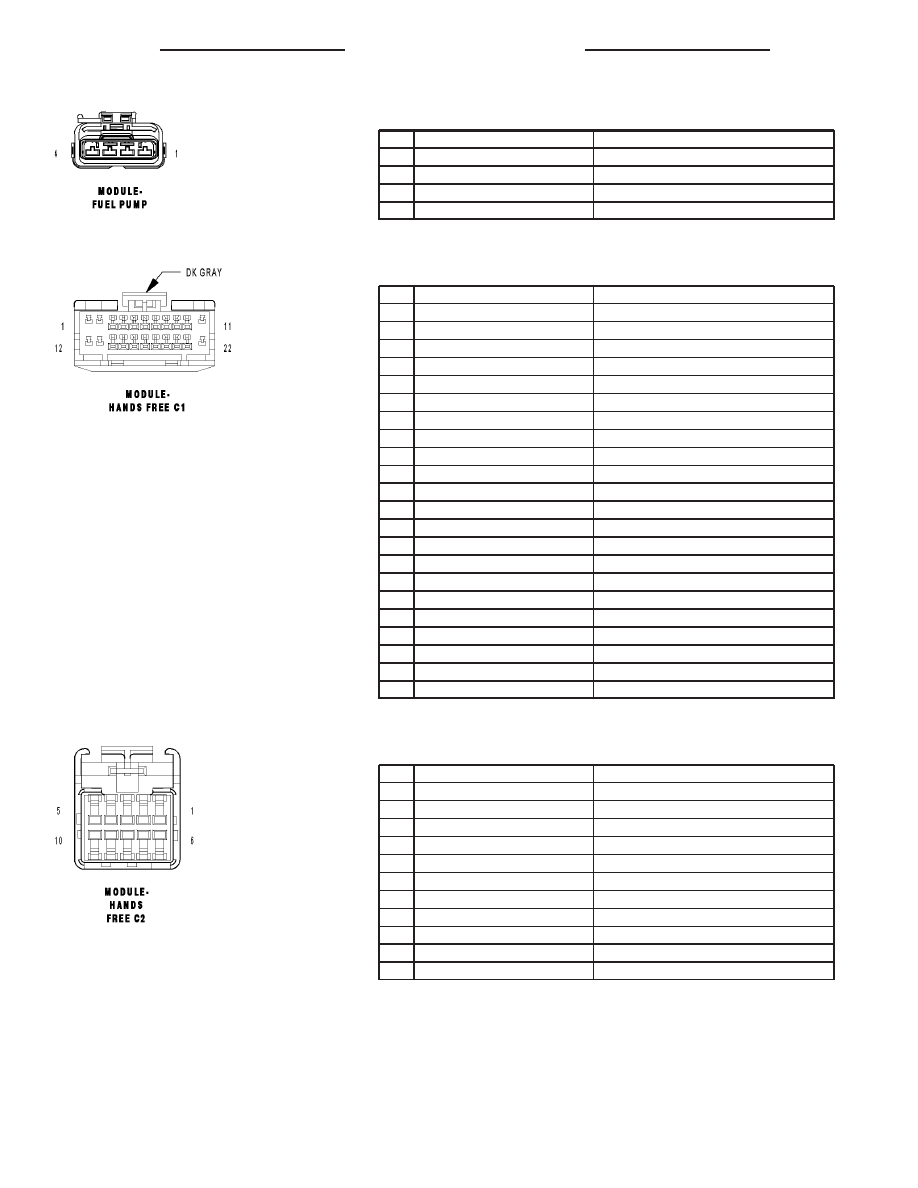

MODULE-FUEL PUMP - 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z201 12BK/OR

GROUND

2

K900 18DB/DG

SENSOR GROUND

3

N4 18DB/WT

FUEL LEVEL SENSOR SIGNAL

4

A109 14OR/RD

FUEL PUMP RELAY OUTPUT

MODULE-HANDS FREE C1 - DK GRAY 22 WAY

CAV

CIRCUIT

FUNCTION

1

A114 18GY/RD

FUSED B(+)

2

F983 20PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

3

-

-

4

-

-

5

X722 18LB/DG

MICROPHONE 2 IN (+)

6

-

-

7

-

-

8

X703 18DG/OR

LEFT AUDIO OUTPUT

9

X704 18DG/YL

RIGHT AUDIO OUTPUT

10

X795 18DG

COMMON AUDIO OUTPUT

11

-

-

12

-

-

13

-

-

14

D25 20WT/VT

PCI BUS

15

X730 18GY/YL

VOICE RECOGNITION/PHONE SWITCH SIGNAL

16

X712 18DG/LB

MICROPHONE 1 IN (+)

17

X792 18LB/DG

MICROPHONE IN (-)

18

-

-

19

-

-

20

X793 18DG/YL

MICROPHONE FEED

21

X835 18OR/GY

SENSOR GROUND

22

Z970 18BK

GROUND

MODULE-HANDS FREE C2 - 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

-

-

6

X160 18GY/YL

FUSED B(+)

7

-

-

8

D112 18WT/OR

SDAR BUS

9

Z966 18BK (EXCEPT SRT)

GROUND

9

Z909 18BK (SRT)

GROUND

10

-

-

8W - 80 - 86

8W-80 CONNECTOR PIN-OUTS

DR/DH

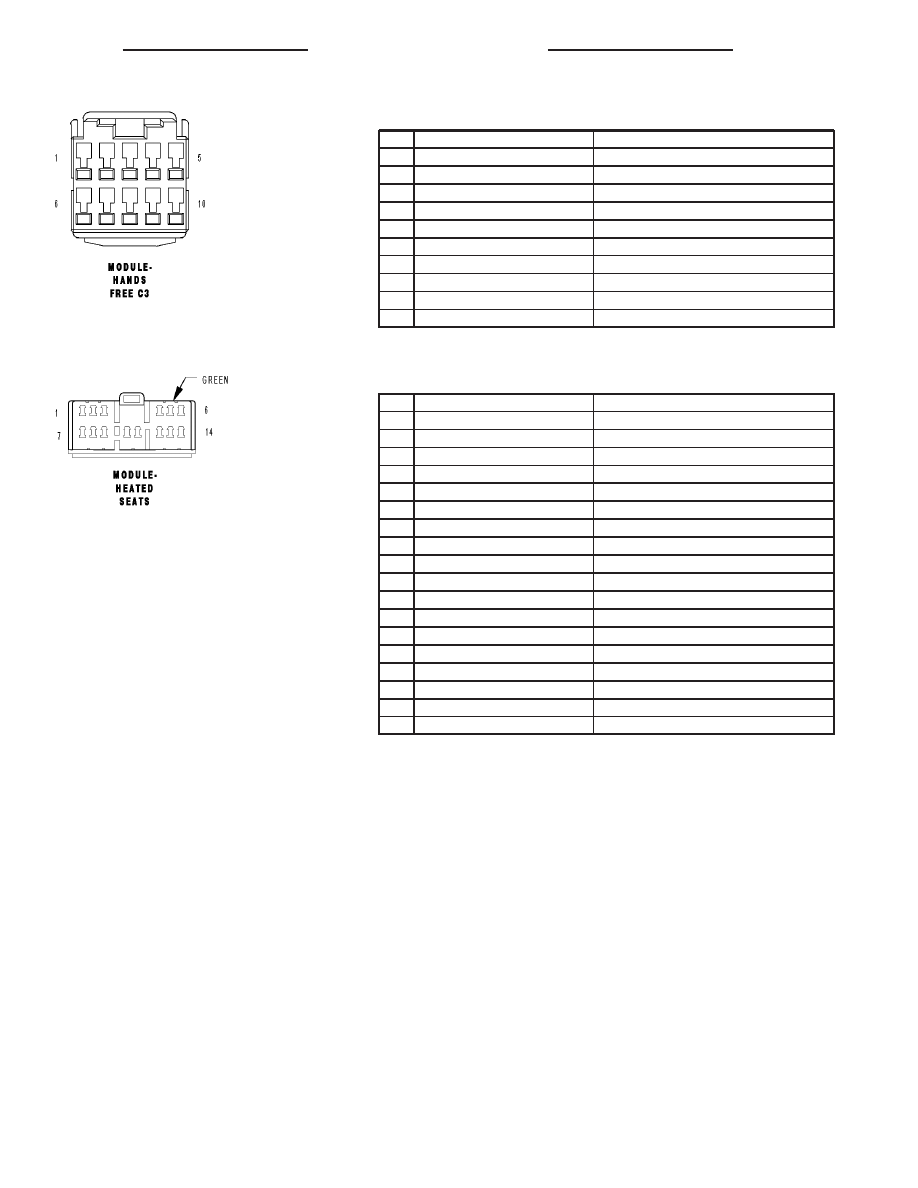

MODULE-HANDS FREE C3 - 10 WAY

CAV

CIRCUIT

FUNCTION

1

X16 18DG/YL

AUDIO SIGNAL RIGHT (+)

2

X917 18DG

AUDIO SIGNAL COMMON

3

-

-

4

D25 20WT/VT

PCI BUS

5

X211 18YL/GY

IGNITION RUN-ACC SIGNAL

6

X17 18DG/OR

AUDIO SIGNAL LEFT (+)

7

Z966 18BK

GROUND

8

D112 18WT/OR

SDAR BUS

9

-

-

10

X160 18GY/YL

FUSED B(+)

MODULE-HEATED SEATS - GREEN 14 WAY

CAV

CIRCUIT

FUNCTION

1

P7 20LG/DG

DRIVER SEAT HEATER MUX SWITCH

2

P89 20LG/OR

SEAT TEMPERATURE SENSOR SUPPLY

3

P188 18LG/VT

PASSENGER SEAT HEATER SUPPLY

4

A930 18RD (EXCEPT SRT)

FUSED B(+)

4

A930 16RD (SRT)

FUSED B(+)

5

P187 18LG/BR

DRIVER SEAT HEATER SUPPLY

6

A930 18RD (EXCEPT SRT)

FUSED B(+)

6

A930 16RD (SRT)

FUSED B(+)

7

P54 20OR/LG

PASSENGER SEAT TEMPERATURE SENSOR SIGNAL

8

P53 20LG/OR (EXCEPT SRT)

DRIVER SEAT TEMPERATURE SENSOR SIGNAL

8

P53 20LG (SRT)

DRIVER SEAT TEMPERATURE SENSOR SIGNAL

9

P8 20LG/WT

PASSENGER SEAT HEATER MUX SWITCH

10

P82 20TN/DG

PASSENGER SEAT LOW HEAT LED DRIVER

11

P84 20TN/VT

PASSENGER SEAT HIGH HEAT LED DRIVER

12

P81 20TN/LB

DRIVER SEAT LOW HEAT LED DRIVER

13

Z951 20BK (EXCEPT SRT)

GROUND

13

Z939 14BK (SRT)

GROUND

14

P83 20TN/WT

DRIVER SEAT HIGH HEAT LED DRIVER

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 87
