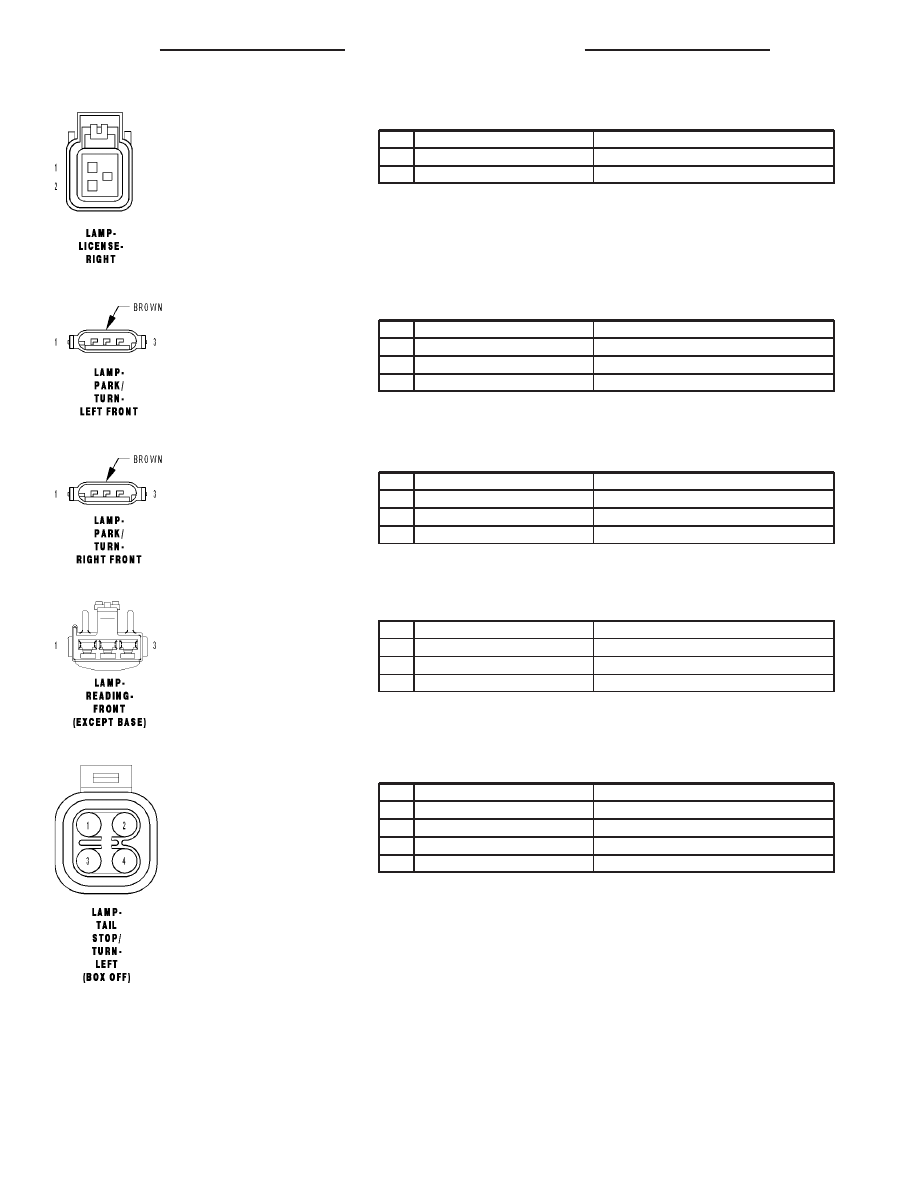

LAMP-LICENSE-RIGHT - 2 WAY

CAV

CIRCUIT

FUNCTION

1

L7 18WT/YL

FUSED PARK LAMP RELAY OUTPUT

2

Z367 18BK/BR

GROUND

LAMP-PARK/TURN-LEFT FRONT - BROWN 3 WAY

CAV

CIRCUIT

FUNCTION

1

L61 18WT/LG

LEFT FRONT TURN LAMP DRIVER

2

L7 18WT/YL

FUSED PARK LAMP RELAY OUTPUT

3

Z377 18BK/BR

GROUND

LAMP-PARK/TURN-RIGHT FRONT - BROWN 3 WAY

CAV

CIRCUIT

FUNCTION

1

L60 18WT/TN

RIGHT FRONT TURN LAMP DRIVER

2

L70 18WT/GY

FUSED PARK LAMP RELAY OUTPUT

3

Z378 18BK/TN

GROUND

LAMP-READING-FRONT (EXCEPT BASE) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

M288 20YL/GY

READING LAMPS DRIVER

2

Z964 20BK

GROUND

3

M22 20YL/OR

COURTESY LAMPS DRIVER

LAMP-TAIL STOP/TURN-LEFT (BOX OFF) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

L7 18WT/YL

FUSED PARK LAMP RELAY OUTPUT

2

Z928 16BK

GROUND

3

L63 18WT/DG

LEFT REAR TURN LAMP DRIVER

4

L1 18WT/LG

BACKUP LAMP FEED

8W - 80 - 76

8W-80 CONNECTOR PIN-OUTS

DR/DH

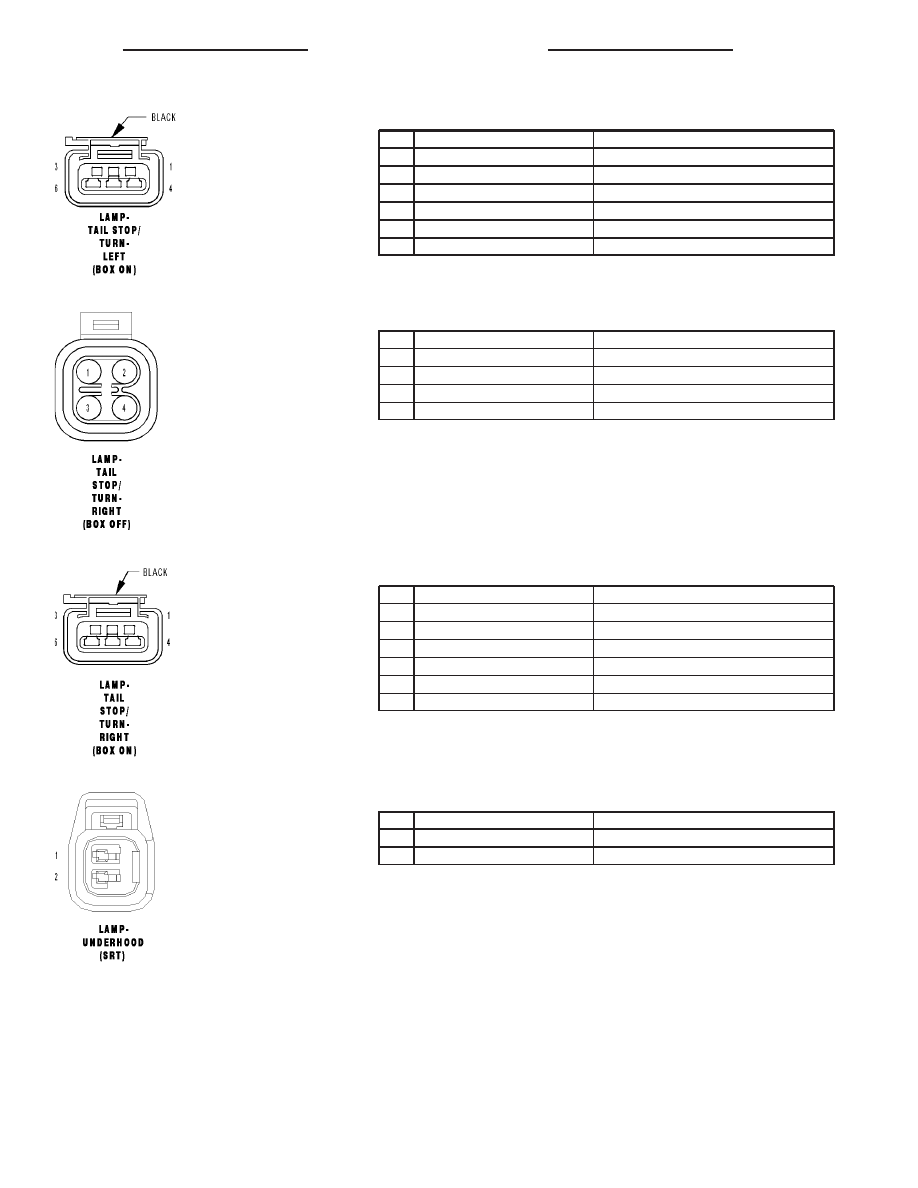

LAMP-TAIL STOP/TURN-LEFT (BOX ON) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

L7 18WT/YL

FUSED PARK LAMP RELAY OUTPUT

2

-

-

3

Z928 18BK

GROUND

4

L53 18DG/WT

LEFT STOP LAMP DRIVER

5

L63 18WT/DG

LEFT REAR TURN LAMP DRIVER

6

L1 18WT/LG

BACKUP LAMP FEED

LAMP-TAIL STOP/TURN-RIGHT (BOX OFF) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

L70 18WT/GY

FUSED PARK LAMP RELAY OUTPUT

2

Z928 16BK

GROUND

3

L62 18WT/YL

RIGHT REAR TURN LAMP DRIVER

4

L1 18WT/LG

BACKUP LAMP FEED

LAMP-TAIL STOP/TURN-RIGHT (BOX ON) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

L70 18WT/GY

FUSED PARK LAMP RELAY OUTPUT

2

-

-

3

Z928 18BK

GROUND

4

L54 18WT/LG

RIGHT STOP LAMP DRIVER

5

L62 18WT/YL

RIGHT REAR TURN LAMP DRIVER

6

L1 18WT/LG

BACKUP LAMP FEED

LAMP-UNDERHOOD (SRT) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z470 20BK/LB

GROUND

2

A114 18GY/RD

FUSED B(+)

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 77

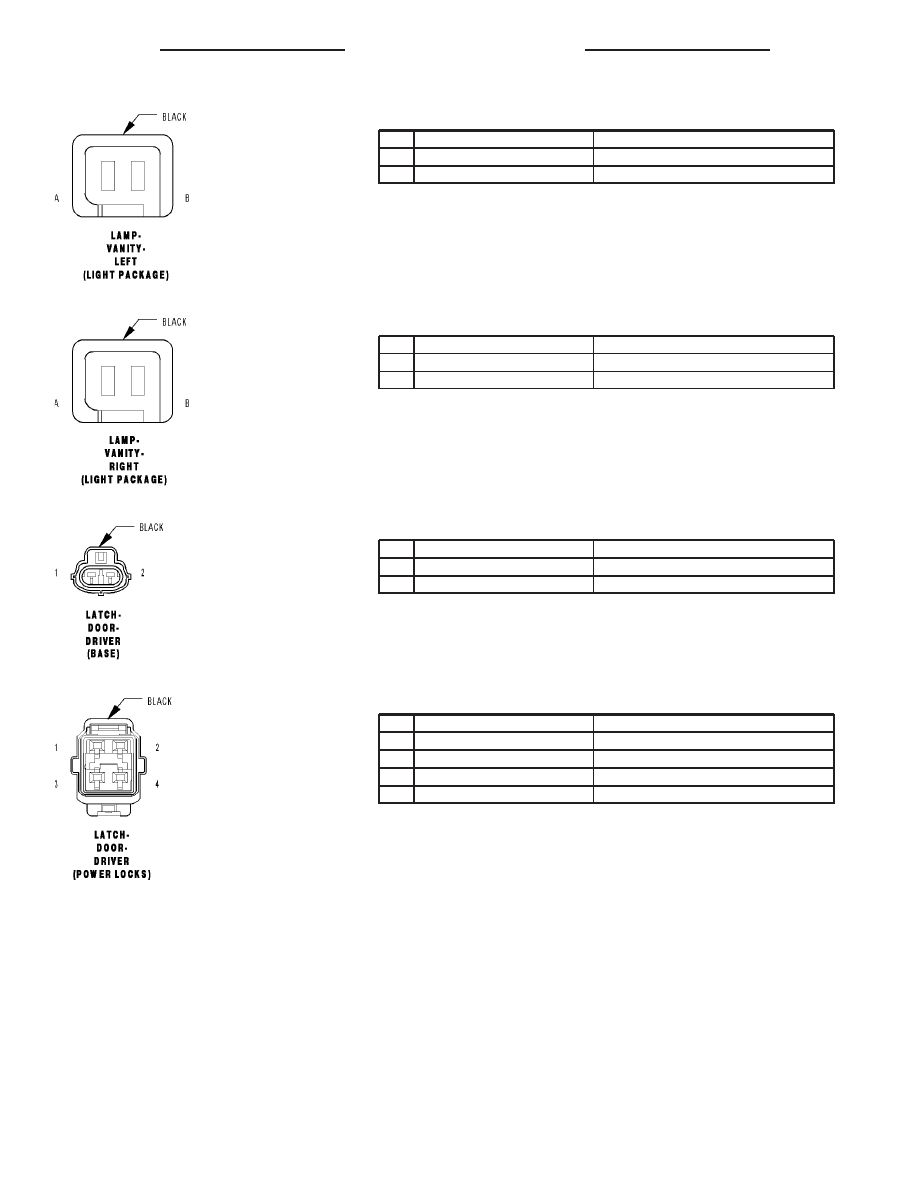

LAMP-VANITY-LEFT (LIGHT PACKAGE) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

M288 20YL/GY

READING LAMPS DRIVER

B

Z964 20BK

GROUND

LAMP-VANITY-RIGHT (LIGHT PACKAGE) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

M288 20YL/GY

READING LAMPS DRIVER

B

Z964 20BK

GROUND

LATCH-DOOR-DRIVER (BASE) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G75 20VT

DRIVER DOOR AJAR SWITCH SENSE

2

Z75 20BK/VT

GROUND

LATCH-DOOR-DRIVER (POWER LOCKS) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G75 20VT

DRIVER DOOR AJAR SWITCH SENSE

2

Z75 20BK/VT

GROUND

3

P1 18TN/LG

DOOR UNLOCK DRIVER LEFT FRONT

4

P393 18LG

DOOR LOCK DRIVER LEFT DOORS

8W - 80 - 78

8W-80 CONNECTOR PIN-OUTS

DR/DH

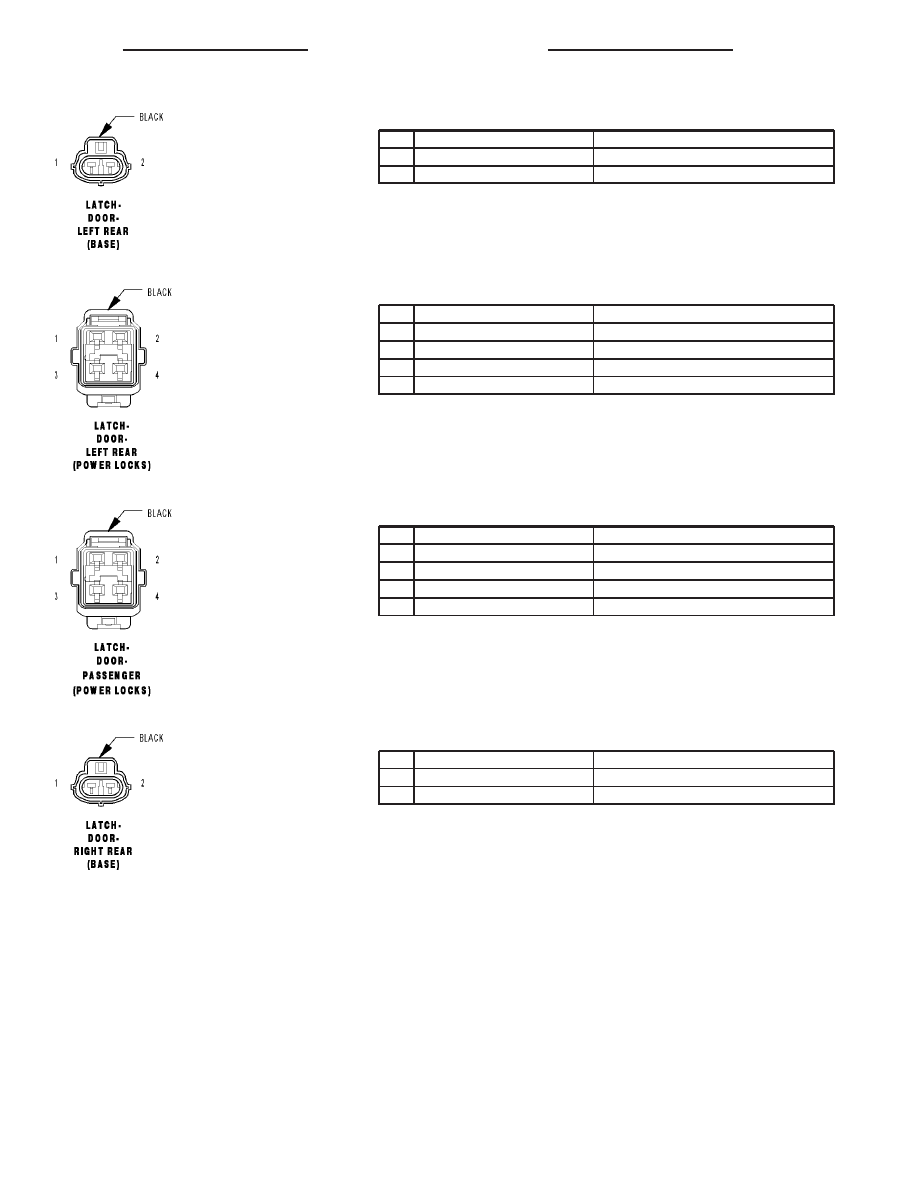

LATCH-DOOR-LEFT REAR (BASE) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G77 20VT/GY

LEFT REAR DOOR AJAR SWITCH SENSE

2

Z79 20LG/BK

GROUND

LATCH-DOOR-LEFT REAR (POWER LOCKS) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G77 20VT/GY

LEFT REAR DOOR AJAR SWITCH SENSE

2

Z79 20LG/BK

GROUND

3

P5 18TN/OR

DOOR UNLOCK DRIVER LEFT REAR

4

P393 18LG

DOOR LOCK DRIVER LEFT DOORS

LATCH-DOOR-PASSENGER (POWER LOCKS) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G74 20VT/WT

PASSENGER DOOR AJAR SWITCH SENSE

2

Z74 20BK/WT

GROUND

3

G778 18VT/LB

DOOR UNLOCK DRIVER RIGHT DOORS

4

P392 18LG/DB

DOOR LOCK DRIVER RIGHT DOORS

LATCH-DOOR-RIGHT REAR (BASE) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G76 20VT/GY

RIGHT REAR DOOR AJAR SWITCH SENSE

2

Z72 20LG/BK

GROUND
