Dodge Ram Truck 1500-2500-3500. Manual - part 729

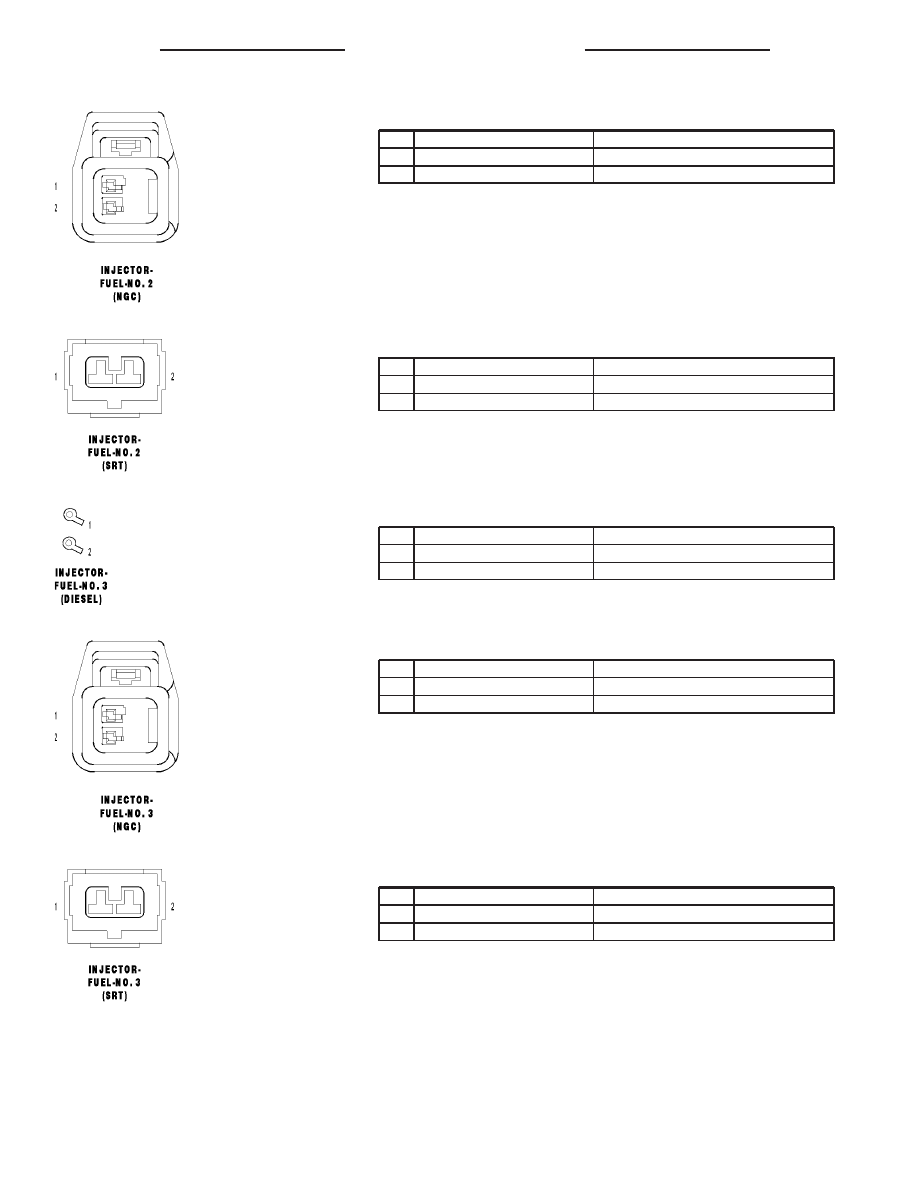

INJECTOR-FUEL-NO. 2 (NGC) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K12 18BR/DB

INJECTOR CONTROL NO. 2

2

K342 16BR/WT

ASD RELAY OUTPUT

INJECTOR-FUEL-NO. 2 (SRT) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K12 18BR/DB

INJECTOR CONTROL NO. 2

2

K342 16BR/WT

ASD RELAY OUTPUT

INJECTOR-FUEL-NO. 3 (DIESEL) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K227 14BK

INJECTOR HIGH SIDE DRIVER-BANK 1

2

K13 14BK

INJECTOR CONTROL NO. 3

INJECTOR-FUEL-NO. 3 (NGC) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K13 18BR/LB

INJECTOR CONTROL NO. 3

2

K342 16BR/WT

ASD RELAY OUTPUT

INJECTOR-FUEL-NO. 3 (SRT) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K13 18BR/LB

INJECTOR CONTROL NO. 3

2

K342 16BR/WT

ASD RELAY OUTPUT

8W - 80 - 68

8W-80 CONNECTOR PIN-OUTS

DR/DH

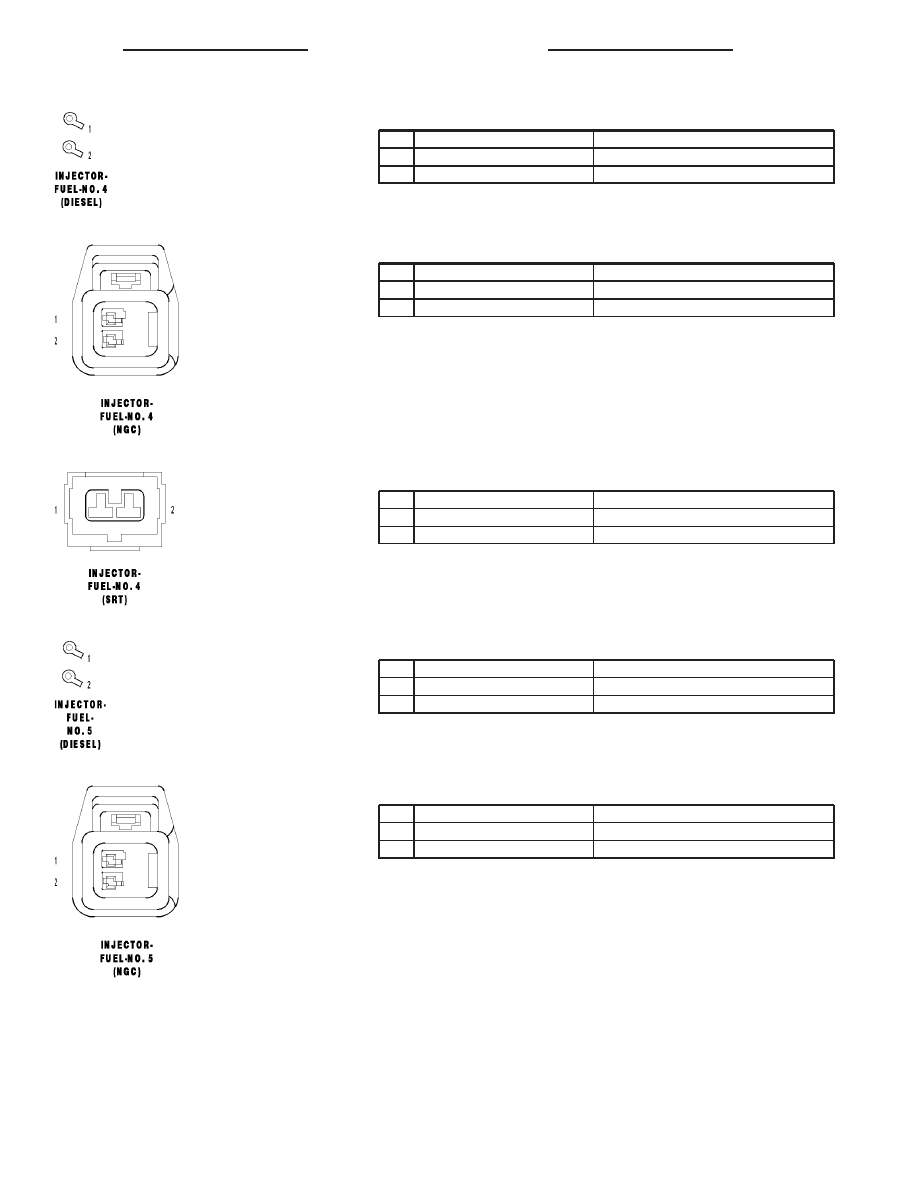

INJECTOR-FUEL-NO. 4 (DIESEL) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K229 14BK

INJECTOR HIGH SIDE DRIVER-BANK 2

2

K14 14BK

INJECTOR CONTROL NO. 4

INJECTOR-FUEL-NO. 4 (NGC) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K14 18BR/TN

INJECTOR CONTROL NO. 4

2

K342 16BR/WT

ASD RELAY OUTPUT

INJECTOR-FUEL-NO. 4 (SRT) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K14 18BR/TN

INJECTOR CONTROL NO. 4

2

K342 16BR/WT

ASD RELAY OUTPUT

INJECTOR-FUEL-NO. 5 (DIESEL) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K229 14BK

INJECTOR HIGH SIDE DRIVER-BANK 2

2

K38 14BK

INJECTOR CONTROL NO. 5

INJECTOR-FUEL-NO. 5 (NGC) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K38 18BR/OR

INJECTOR CONTROL NO. 5

2

K342 16BR/WT

ASD RELAY OUTPUT

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 69

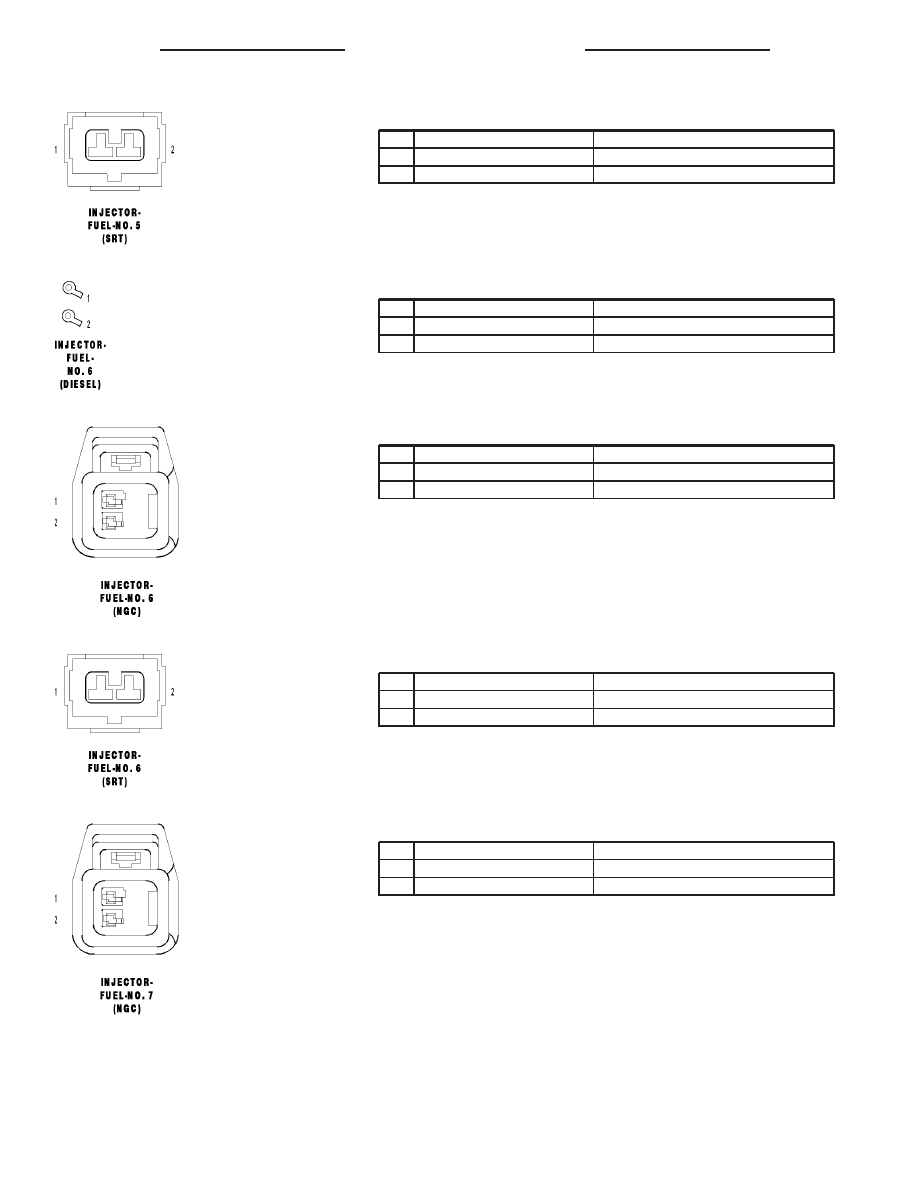

INJECTOR-FUEL-NO. 5 (SRT) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K38 18BR/OR

INJECTOR CONTROL NO. 5

2

K342 16BR/WT

ASD RELAY OUTPUT

INJECTOR-FUEL-NO. 6 (DIESEL) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K229 14BK

INJECTOR HIGH SIDE DRIVER-BANK 2

2

K58 14BK

INJECTOR CONTROL NO. 6

INJECTOR-FUEL-NO. 6 (NGC) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K58 18BR/VT

INJECTOR CONTROL NO. 6

2

K342 16BR/WT

ASD RELAY OUTPUT

INJECTOR-FUEL-NO. 6 (SRT) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K58 18BR/VT

INJECTOR CONTROL NO. 6

2

K342 16BR/WT

ASD RELAY OUTPUT

INJECTOR-FUEL-NO. 7 (NGC) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K26 18BR/YL

INJECTOR CONTROL NO. 7

2

K342 16BR/WT

ASD RELAY OUTPUT

8W - 80 - 70

8W-80 CONNECTOR PIN-OUTS

DR/DH

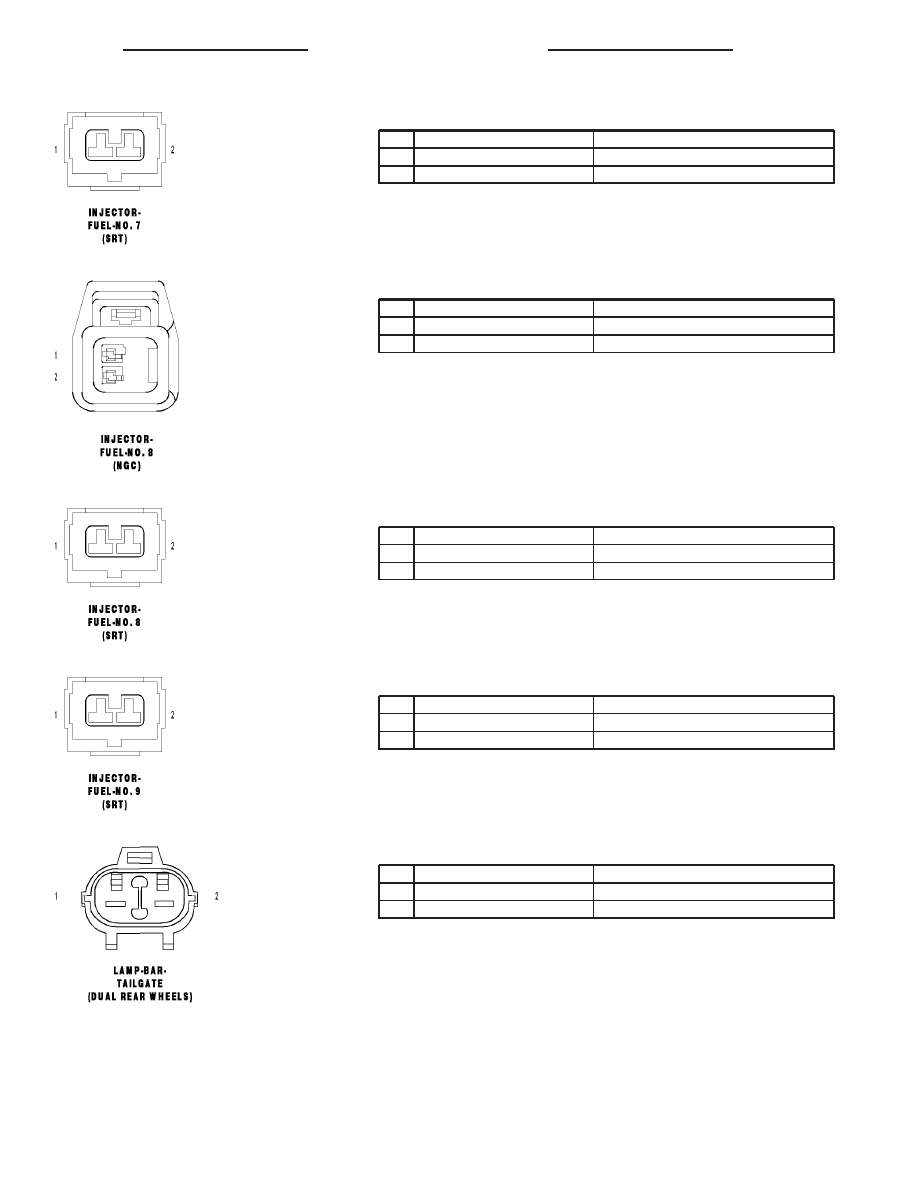

INJECTOR-FUEL-NO. 7 (SRT) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K26 18BR/YL

INJECTOR CONTROL NO. 7

2

K342 16BR/WT

ASD RELAY OUTPUT

INJECTOR-FUEL-NO. 8 (NGC) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K28 18BR/LB

INJECTOR CONTROL NO. 8

2

K342 16BR/WT

ASD RELAY OUTPUT

INJECTOR-FUEL-NO. 8 (SRT) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K28 18BR/LB

INJECTOR CONTROL NO. 8

2

K342 16BR/WT

ASD RELAY OUTPUT

INJECTOR-FUEL-NO. 9 (SRT) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K115 18BR

INJECTOR CONTROL NO. 9

2

K342 16BR/WT

ASD RELAY OUTPUT

LAMP-BAR-TAILGATE (DUAL REAR WHEELS) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

L7 18WT/YL

FUSED PARK LAMP RELAY OUTPUT

2

Z942 20BK

GROUND

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 71
