Dodge Ram Truck 1500-2500-3500. Manual - part 727

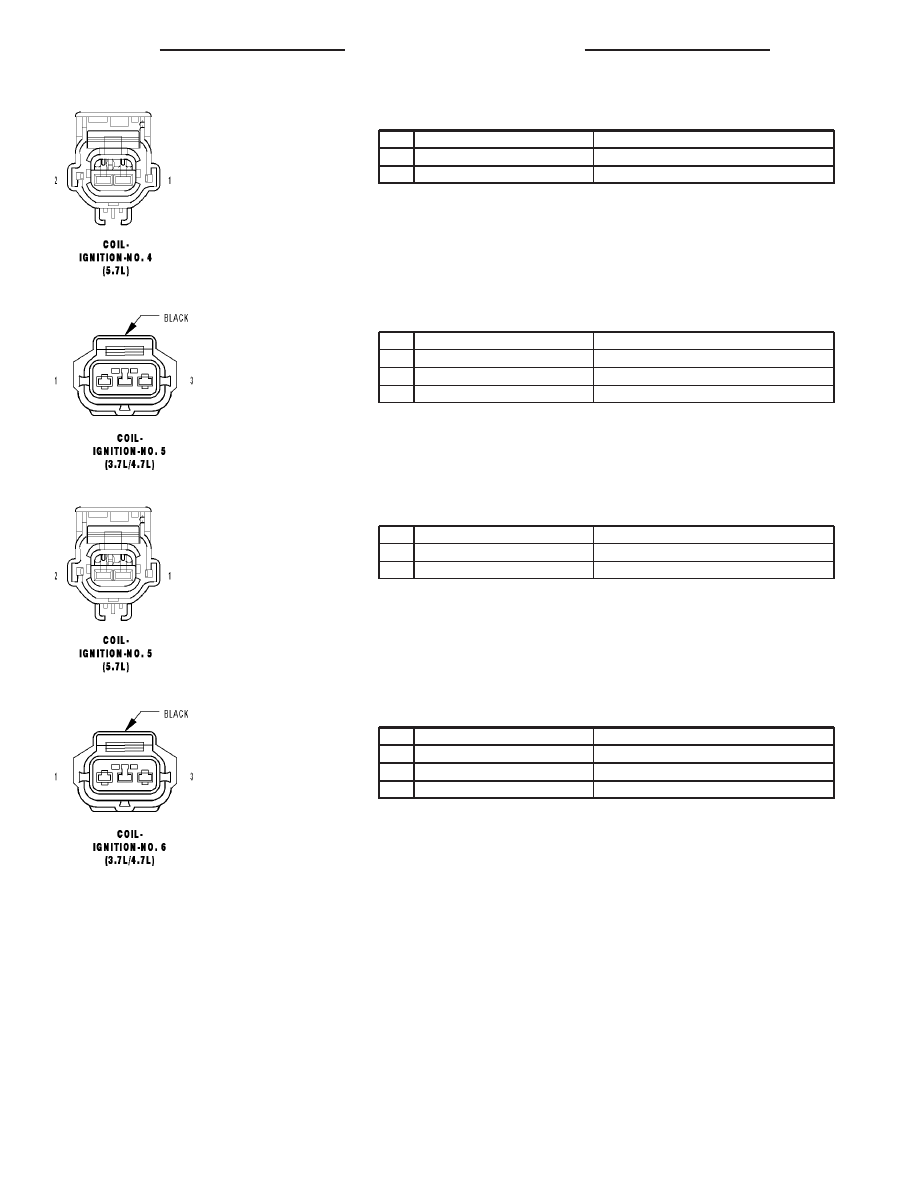

COIL-IGNITION-NO. 4 (5.7L) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

ASD RELAY OUTPUT

2

K15 18DB/GY

COIL CONTROL NO. 4

COIL-IGNITION-NO. 5 (3.7L/4.7L) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K16 18DB/YL

COIL CONTROL NO. 5

2

K342 16BR/WT

ASD RELAY OUTPUT

3

-

-

COIL-IGNITION-NO. 5 (5.7L) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

ASD RELAY OUTPUT

2

K16 18DB/YL

COIL CONTROL NO. 5

COIL-IGNITION-NO. 6 (3.7L/4.7L) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K10 18DB/OR

COIL CONTROL NO. 6

2

K342 16BR/WT

ASD RELAY OUTPUT

3

-

-

8W - 80 - 60

8W-80 CONNECTOR PIN-OUTS

DR/DH

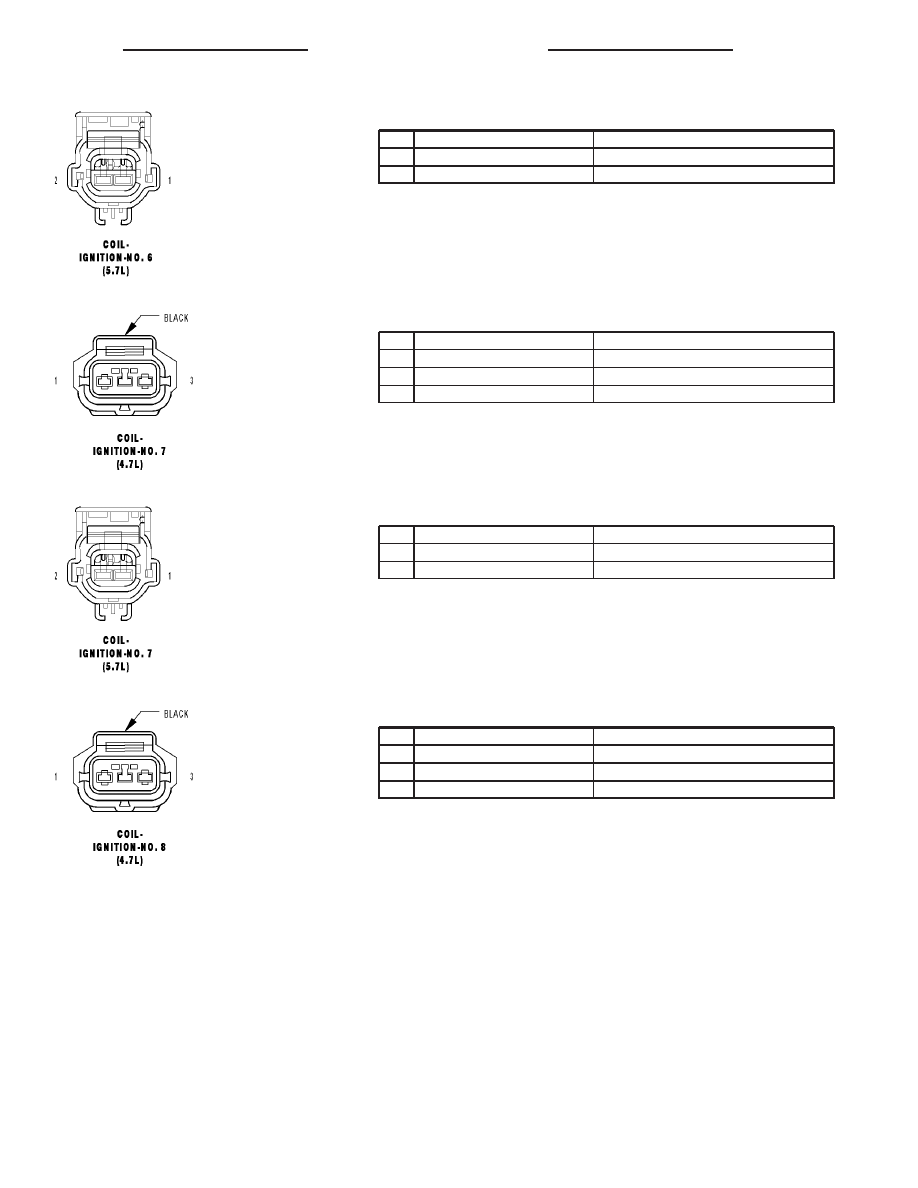

COIL-IGNITION-NO. 6 (5.7L) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

ASD RELAY OUTPUT

2

K10 18DB/OR

COIL CONTROL NO. 6

COIL-IGNITION-NO. 7 (4.7L) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K97 18DB/YL

COIL CONTROL NO. 7

2

K342 16BR/WT

ASD RELAY OUTPUT

3

-

-

COIL-IGNITION-NO. 7 (5.7L) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

ASD RELAY OUTPUT

2

K97 18BR

COIL CONTROL NO. 7

COIL-IGNITION-NO. 8 (4.7L) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K98 18DB/YL

COIL CONTROL NO. 8

2

K342 16BR/WT

ASD RELAY OUTPUT

3

-

-

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 61

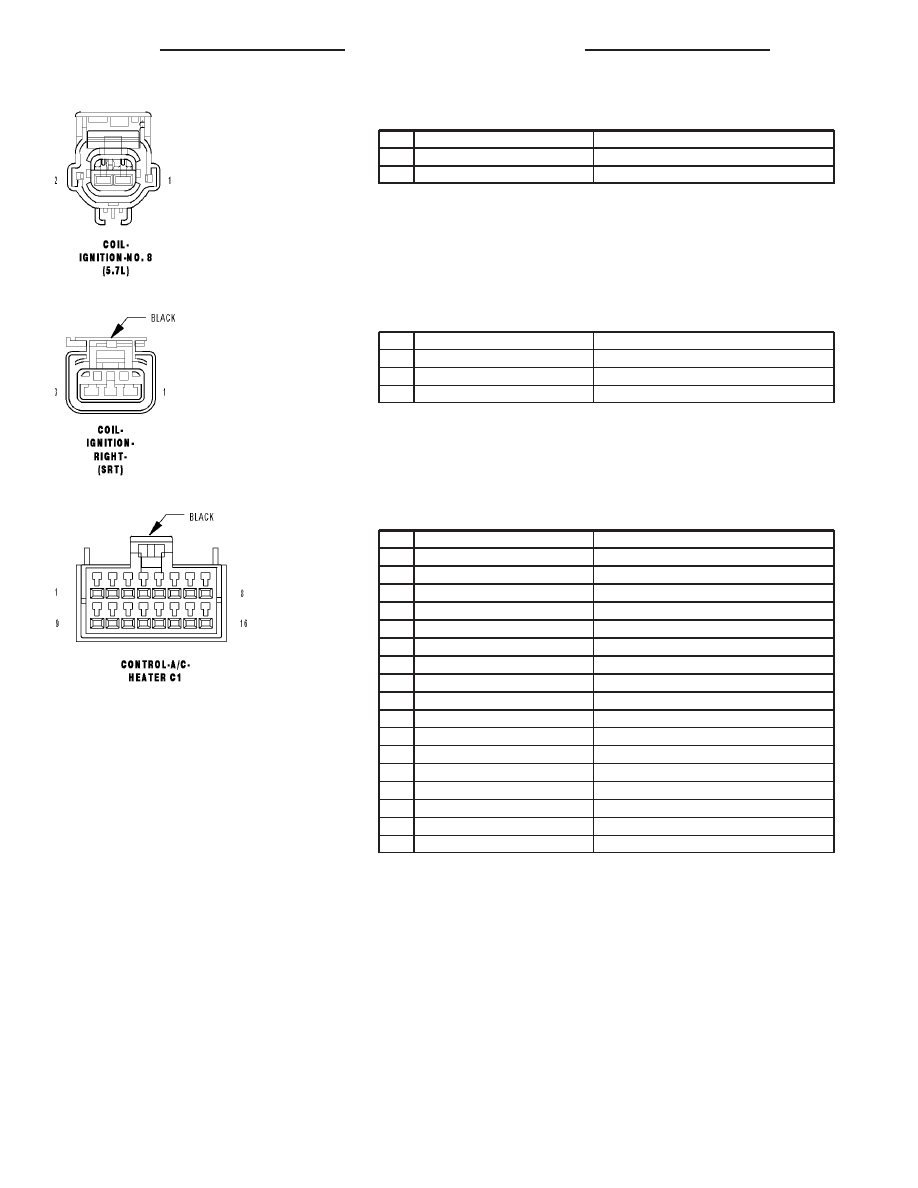

COIL-IGNITION-NO. 8 (5.7L) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

ASD RELAY OUTPUT

2

K98 18DB/YL

COIL CONTROL NO. 8

COIL-IGNITION-RIGHT (SRT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K17 18DB/TN

COIL CONTROL NO. 2

2

K342 16BR/WT

ASD RELAY OUTPUT

3

K18 18DB/OR

COIL CONTROL NO. 3

CONTROL-A/C-HEATER C1 - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

F504 20GY/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

2

Z24 20BK/OR (EXCEPT SRT)

GROUND

2

Z24 18BK/OR (SRT)

GROUND

3

C121 20DB/DG

SENSOR GROUND

4

C29 20DB

MODE DOOR 2 DRIVER

5

-

-

6

C21 20DB/LG

EVAPORATOR TEMPERATURE SENSOR SIGNAL

7

-

-

8

E16 20OR/GY

PANEL LAMPS DRIVER

9

C61 20DB/LG

BLEND DOOR DRIVER

10

C801 20DB/OR

MODE DOOR 1 DRIVER

11

C34 20DB/LB

COMMON DOOR DRIVER

12

C32 20DB/TN

RECIRCULATION DOOR DRIVER

13

C33 20LB/BR (DUAL ZONE)

PASSENGER BLEND DOOR DRIVER

14

-

-

15

C110 20DB/LB

DEFOGGER RELAY CONTROL

16

D25 20WT/VT

PCI BUS

8W - 80 - 62

8W-80 CONNECTOR PIN-OUTS

DR/DH

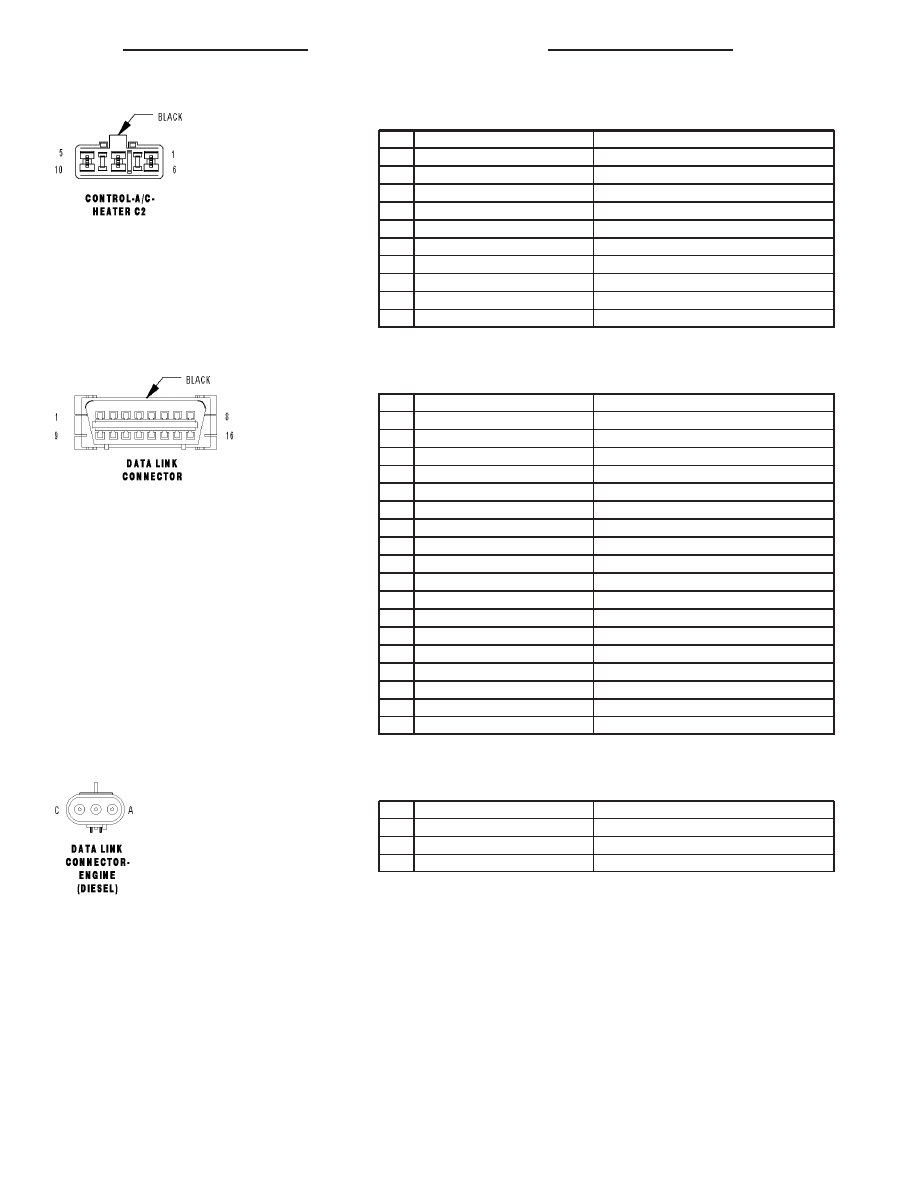

CONTROL-A/C-HEATER C2 - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

C71 16DB/BR

BLOWER MOTOR LOW DRIVER

3

C73 14DB/VT

BLOWER MOTOR M2 DRIVER

4

-

-

5

Z134 10BK/LG

GROUND

6

-

-

7

C72 16DB/OR

BLOWER MOTOR M1 DRIVER

8

-

-

9

-

-

10

C70 10DB/YL

BLOWER MOTOR HIGH DRIVER

DATA LINK CONNECTOR - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20WT/VT

PCI BUS

3

-

-

4

Z11 18BK/LG

GROUND

5

Z111 18BK/WT

GROUND

6

-

-

7

D21 18WT/BR (DIESEL)

SCI TRANSMIT (ECM)

7

D21 18WT/BR (GAS)

SCI TRANSMIT (PCM)

8

-

-

9

D16 18WT/OR (EXCEPT SRT)

SCI RECEIVE (TCM)

10

-

-

11

-

-

12

D20 20WT/LG (DIESEL)

SCI RECEIVE (ECM)

12

D20 20WT/LG (GAS)

SCI RECEIVE (PCM)

13

-

-

14

-

-

15

D15 18WT/DG (EXCEPT SRT)

SCI TRANSMIT (TCM)

16

A114 18GY/RD

FUSED B(+)

DATA LINK CONNECTOR-ENGINE (DIESEL) - 3 WAY

CAV

CIRCUIT

FUNCTION

A

D72 18WT/LB

CCD BUS (+)

B

D71 18WT/DB

CCD BUS (-)

C

Z816 14BK

GROUND

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 63
