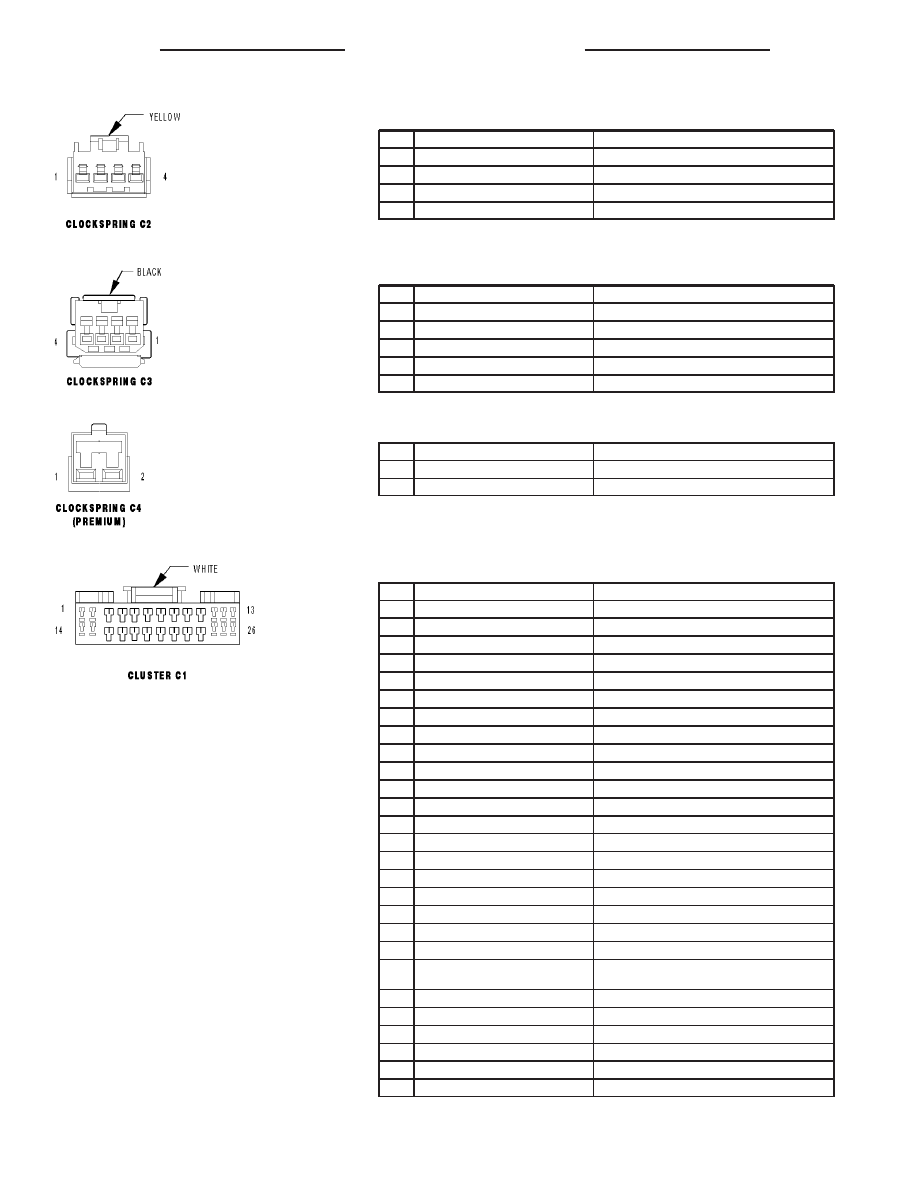

CLOCKSPRING C2 - YELLOW 4 WAY

CAV

CIRCUIT

FUNCTION

1

R61 20LG/VT

DRIVER SQUIB 2 LINE 1

2

R63 20LG/WT

DRIVER SQUIB 2 LINE 2

3

R43 20LG/BR

DRIVER SQUIB 1 LINE 1

4

R45 20LG/OR

DRIVER SQUIB 1 LINE 2

CLOCKSPRING C3 - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

X3 20DG/VT

HORN SWITCH SENSE

2

V937 20VT/BR (ETC)

S/C SWITCH RETURN

2

K900 20VT/BR (EXCEPT ETC)

SENSOR GROUND

3

V37 20VT

S/C SWITCH NO. 1 SIGNAL

4

V38 20VT/OR (5.7L/DIESEL ETC)

S/C SWITCH NO. 2 SIGNAL

CLOCKSPRING C4 (PREMIUM) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z909 22BK

GROUND

2

X20 22GY/WT

RADIO CONTROL MUX

CLUSTER C1 - WHITE 26 WAY

CAV

CIRCUIT

FUNCTION

1

P1 18TN/LG (EXCEPT BASE)

DOOR UNLOCK DRIVER LEFT FRONT

2

A941 18RD

FUSED B(+)

3

K32 18DB/YL

BTSI SOLENOID CONTROL

4

-

-

5

-

-

6

-

-

7

E16 20OR/GY

PANEL LAMPS DRIVER

8

E14 20OR/TN

PANEL LAMPS DRIVER

9

E19 20OR/BR

HEADLAMP SWITCH DIMMER SIGNAL

10

P393 18LG (EXCEPT BASE)

DOOR LOCK DRIVER LEFT DOORS

11

P392 18LG/DB (EXCEPT BASE)

DOOR LOCK DRIVER RIGHT DOORS

12

-

-

13

Z921 18BK

GROUND

14

Z108 20BK/LG

GROUND

15

M288 18YL/GY

READING LAMPS DRIVER

16

P85 20LG/WT (HEATED SEATS)

HEATED SEAT SWITCH SUPPLY

17

M228 18YL/LB (EXCEPT BASE)

GLOVE BOX LAMP DRIVER

18

L14 20WT/TN

CARGO LAMP DRIVER

19

P301 20LG/OR (HEATED SEATS)

HEATED SEAT SWITCH ILLUMINATION DRIVER

20

E11 20OR/DB (SLT)

PANEL LAMPS DRIVER

20

E10 20OR/DG (SRT)

ENGINE OIL TEMPERATURE GAUGE ILLUMINATION
DRIVER

21

M20 20YL/LB

COURTESY LAMPS DRIVER

22

-

-

23

P5 18TN/OR (SLT/SRT)

DOOR UNLOCK DRIVER LEFT REAR

24

G778 18VT/LB (SLT/SRT)

DOOR UNLOCK DRIVER RIGHT DOORS

25

A944 20RD

FUSED B(+)

26

A944 20RD

FUSED B(+)

8W - 80 - 56

8W-80 CONNECTOR PIN-OUTS

DR/DH

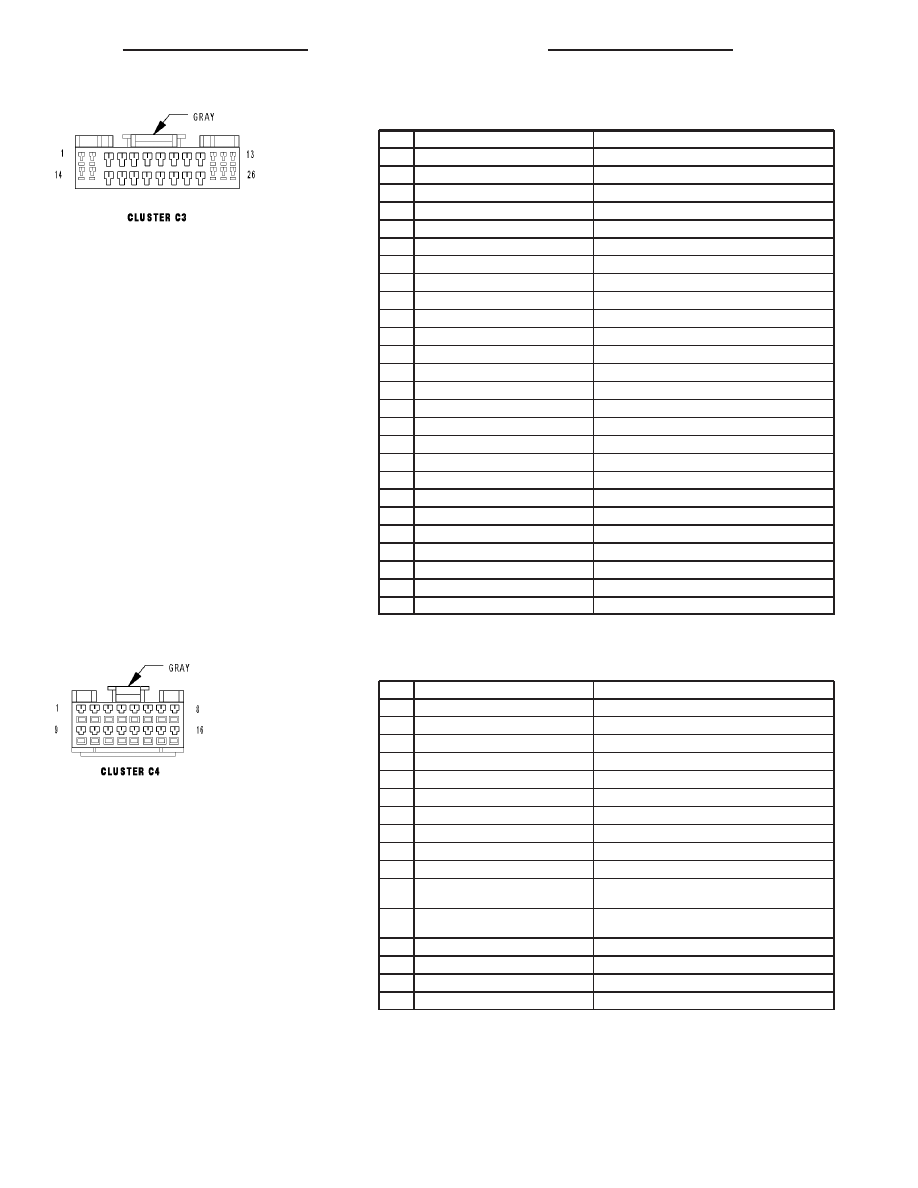

CLUSTER C3 - GRAY 26 WAY

CAV

CIRCUIT

FUNCTION

1

G75 20VT

DRIVER DOOR AJAR SWITCH SENSE

2

G77 20VT/GY

LEFT REAR DOOR AJAR SWITCH SENSE

3

G76 20VT/YL

RIGHT REAR DOOR AJAR SWITCH SENSE

4

G74 20VT/WT

PASSENGER DOOR AJAR SWITCH SENSE

5

-

-

6

-

-

7

K77 18BR/WT (EXCEPT SRT)

TRANSFER CASE POSITION SENSE

8

L900 20WT/YL

WIPER/TURN/BEAM SELECT SWITCH RETURN

9

L115 20WT/YL

HEADLAMP SWITCH RETURN

10

T917 20YL/TN

TRANS RANGE SENSOR ELECTRONIC CLUSTER MUX

11

-

-

12

-

-

13

Z18 20BK/LB

GROUND

14

X3 20DG/VT

HORN SWITCH SENSE

15

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

16

G15 20VT/TN

KEY-IN IGNITION SWITCH SENSE

17

-

-

18

-

-

19

D25 20WT/VT

PCI BUS

20

G10 20VT/LG

SEAT BELT SWITCH SENSE

21

-

-

22

B25 20DG/WT

PARK BRAKE SWITCH SENSE

23

F983 20PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

24

F1 16PK/WT

FUSED IGNITION SWITCH OUTPUT (OFF-RUN-START)

25

F21 20PK/DG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

26

A114 18GY/RD

FUSED B(+)

CLUSTER C4 - GRAY 16 WAY

CAV

CIRCUIT

FUNCTION

1

G194 20VT/LG

WASH/BEAM SELECT SWITCH SIGNAL

2

G160 20VT/LG (SLT/SRT)

PASSENGER DOOR LOCK SWITCH MUX

3

G161 20VT/DG (SLT/SRT)

DRIVER DOOR LOCK SWITCH MUX

4

E2 20OR/BR

PANEL LAMPS DIMMER SIGNAL

5

L116 20WT/LG

HEADLAMP SWITCH SIGNAL

6

-

-

7

G163 20VT/LB (SLT/SRT)

DRIVER CYLINDER LOCK SWITCH MUX

8

L12 20WT/OR

TURN LAMPS SWITCH SIGNAL

9

-

-

10

W52 20BR/YL

INTERMITTENT WIPER SWITCH SIGNAL

11

T117 20DG/YL

TRANS RANGE SENSOR ELECTRONIC CLUSTER 5
VOLT SUPPLY

12

X20 20GY/WT (SLT PREMIUM RADIO/
SRT)

RADIO CONTROL MUX

13

-

-

14

-

-

15

-

-

16

-

-

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 57

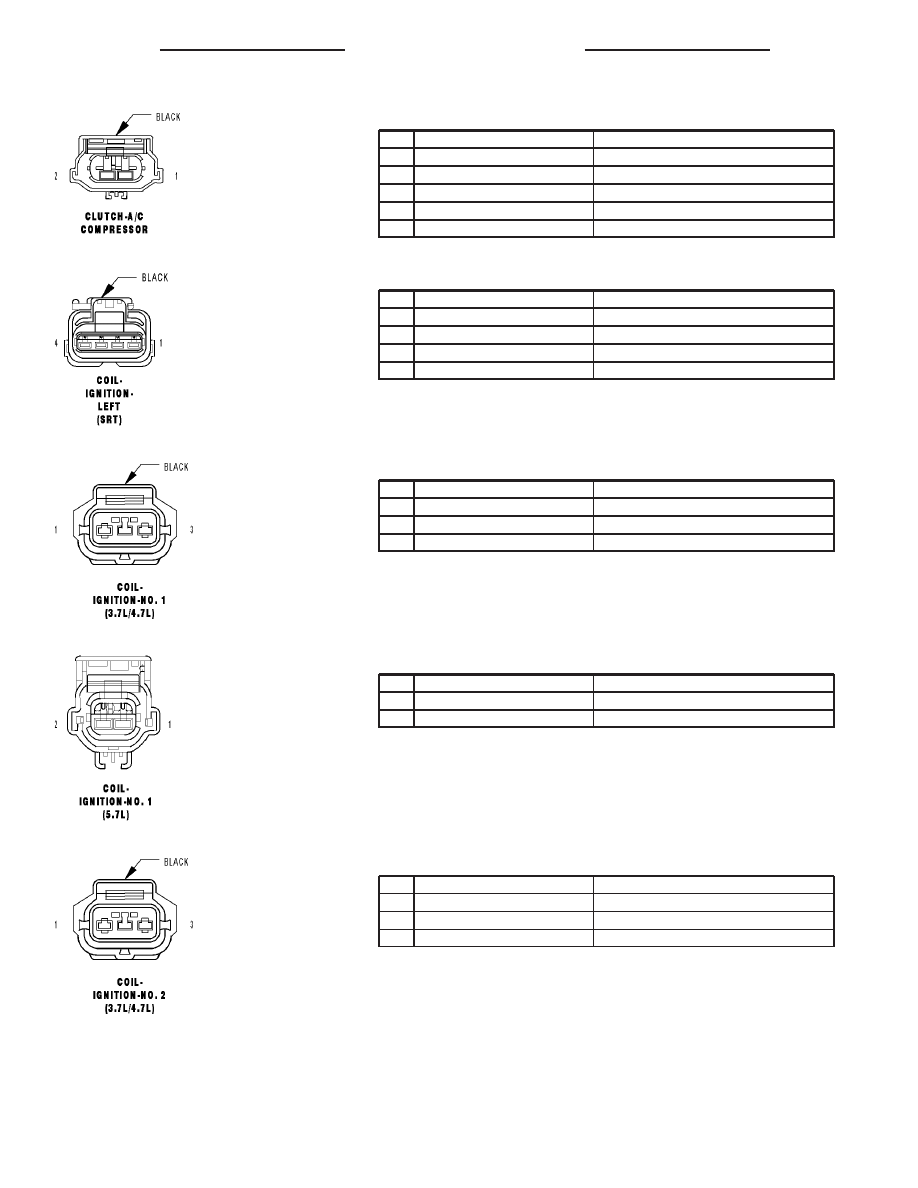

CLUTCH-A/C COMPRESSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C3 20DB/YL (NGC)

A/C CLUTCH RELAY OUTPUT

1

C3 18DB/YL (SRT/DIESEL)

A/C CLUTCH RELAY OUTPUT

2

Z816 18BK (DIESEL)

GROUND

2

Z153 18BK/GY (NGC)

GROUND

2

Z1 18BK (SRT)

GROUND

COIL-IGNITION-LEFT (SRT) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

K19 18DB/DG

COIL CONTROL NO. 1

2

K342 16BR/WT

ASD RELAY OUTPUT

3

K133 18DB/WT

COIL CONTROL NO. 4

4

K134 18DB/YL

COIL CONTROL NO. 5

COIL-IGNITION-NO. 1 (3.7L/4.7L) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K19 18DB/DG

COIL CONTROL NO. 1

2

K342 16BR/WT

ASD RELAY OUTPUT

3

-

-

COIL-IGNITION-NO. 1 (5.7L) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

ASD RELAY OUTPUT

2

K19 18DB/DG

COIL CONTROL NO. 1

COIL-IGNITION-NO. 2 (3.7L/4.7L) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K17 18DB/TN

COIL CONTROL NO. 2

2

K342 16BR/WT

ASD RELAY OUTPUT

3

-

-

8W - 80 - 58

8W-80 CONNECTOR PIN-OUTS

DR/DH

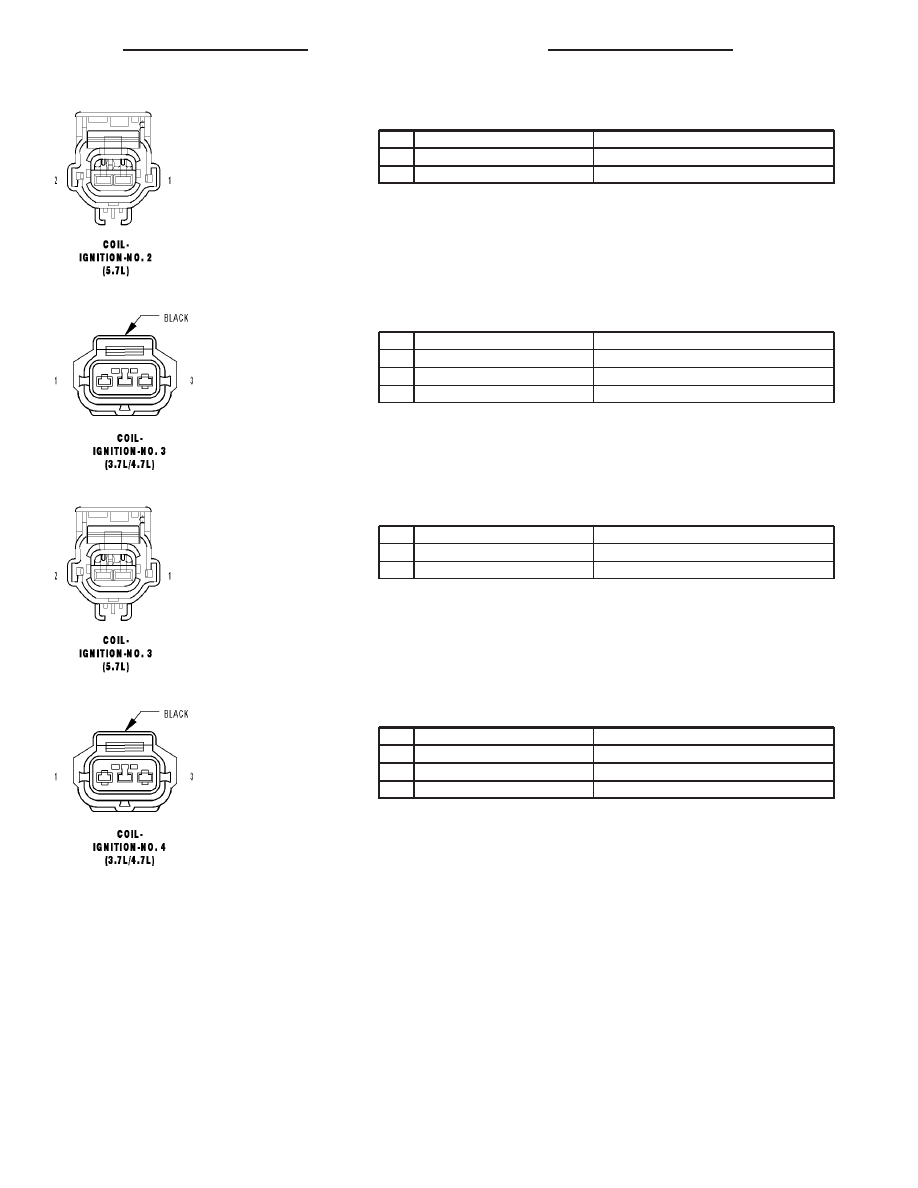

COIL-IGNITION-NO. 2 (5.7L) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

ASD RELAY OUTPUT

2

K17 18DB/TN

COIL CONTROL NO. 2

COIL-IGNITION-NO. 3 (3.7L/4.7L) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K18 18DB/OR

COIL CONTROL NO. 3

2

K342 16BR/WT

ASD RELAY OUTPUT

3

-

-

COIL-IGNITION-NO. 3 (5.7L) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

ASD RELAY OUTPUT

2

K18 18DB/OR

COIL CONTROL NO. 3

COIL-IGNITION-NO. 4 (3.7L/4.7L) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K15 18DB/GY

COIL CONTROL NO. 4

2

K342 16BR/WT

ASD RELAY OUTPUT

3

-

-

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 59
