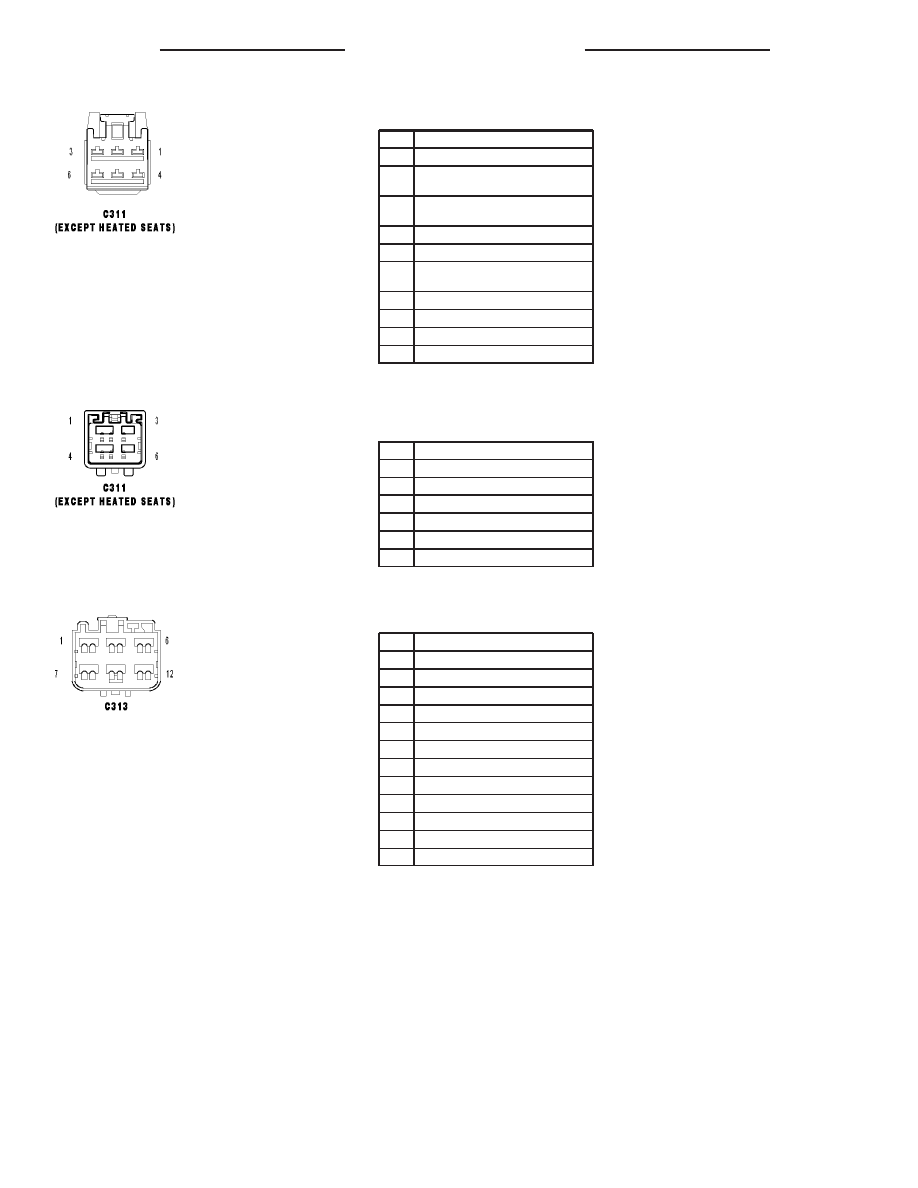

C311 (EXCEPT HEATED SEATS) - (BODY SIDE)

CAV

CIRCUIT

1

Z918 12BK (BASE)

1

Z939 12BK (SLT EXCEPT SATELLITE
RADIO/STANDARD CAB SRT)

1

Z939 14BK (SLT SATELLITE RADIO/
QUAD CAB SRT)

2

A210 12OR/RD (EXCEPT BASE)

3

G10 20VT/LG (QUAD CAB/SRT)

3

G10 20LG/RD (STANDARD CAB
EXCEPT SRT)

4

A405 18RD/DB

5

Z951 20BK (EXCEPT SRT)

5

Z951 18BK (SRT)

6

-

C311 (EXCEPT HEATED SEATS) - (DRIVER SEAT

SIDE)

CAV

CIRCUIT

1

Z939 14BK

2

A210 12OR/RD

3

G10 20VT/LG

4

A405 12RD/DB

5

Z951 20BK

6

-

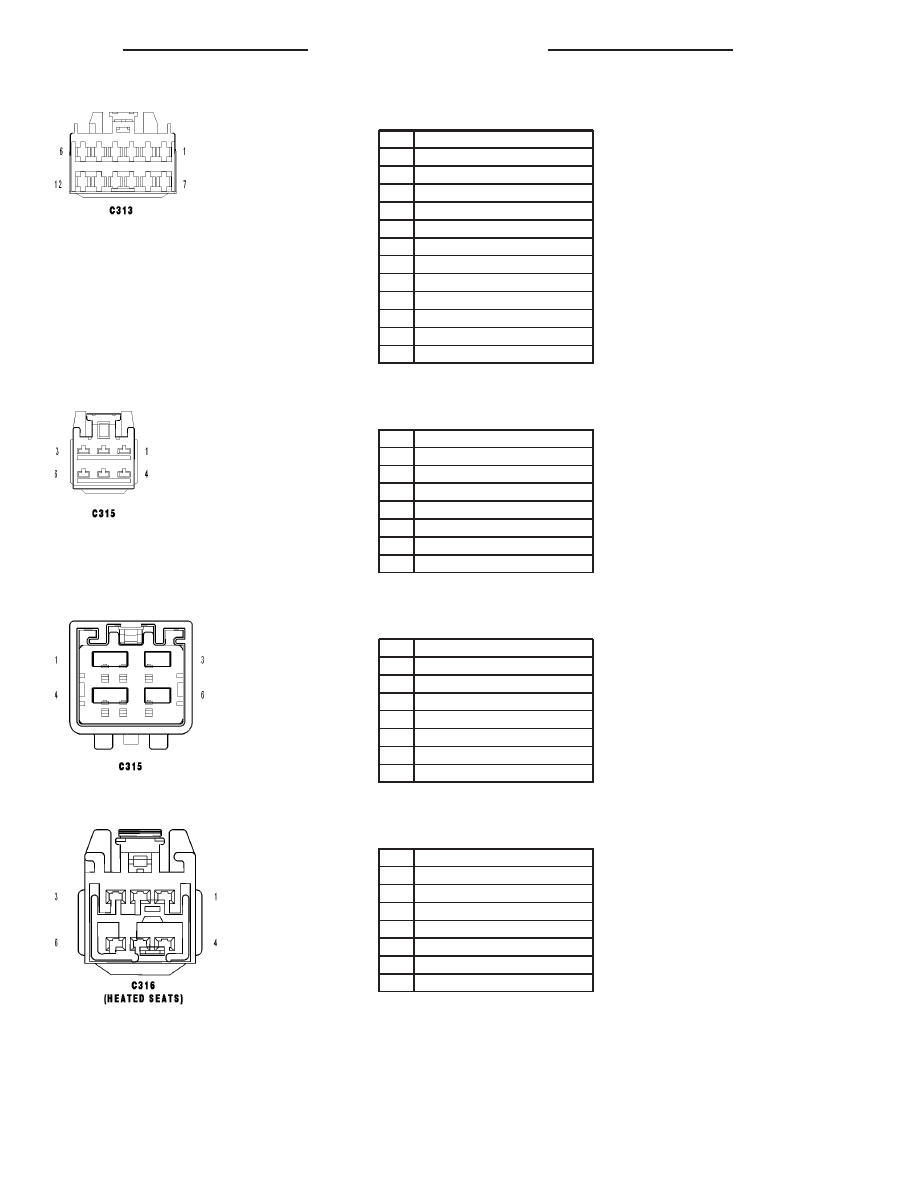

C313 - (DRIVER SEAT SIDE)

CAV

CIRCUIT

1

P105 12LG

2

P13 12LG/OR

3

P21 12LG/TN

4

P15 12LG/BR

5

P107 12LG/WT

6

P11 12LG/YL

7

A210 12OR/RD

8

Z939 14BK

9

P17 12LG/DG

10

P19 12LG/LB

11

-

12

-

8W - 80 - 48

8W-80 CONNECTOR PIN-OUTS

DR/DH

C313 - (DRIVER SEAT SWITCH SIDE)

CAV

CIRCUIT

1

P105 12LG

2

P13 12LG/OR

3

P21 12LG/TN

4

P15 12LG/BR

5

P107 12LG/WT

6

P11 12LG/YL

7

A210 12OR/RD

8

Z939 14BK

9

P17 12LG/DG

10

P19 12LG/LB

11

-

12

-

C315 - (DRIVER SEAT SIDE)

CAV

CIRCUIT

1

A405 12RD/DB

1

A405 16RD/DB (SRT)

2

P54 20OR/LG (HEATED SEATS)

3

A210 12OR/RD

4

Z939 14BK

5

P188 18LG/VT (HEATED SEATS)

6

P89 20LG/OR (HEATED SEATS)

C315 - (JUMPER SIDE)

CAV

CIRCUIT

1

A405 12RD/DB

1

A405 16RD/DB (SRT)

2

P54 20OR/LG (HEATED SEATS)

3

A210 12OR/RD

4

Z939 14BK

5

P188 18LG/VT (HEATED SEATS)

6

P89 18LG/OR (HEATED SEATS)

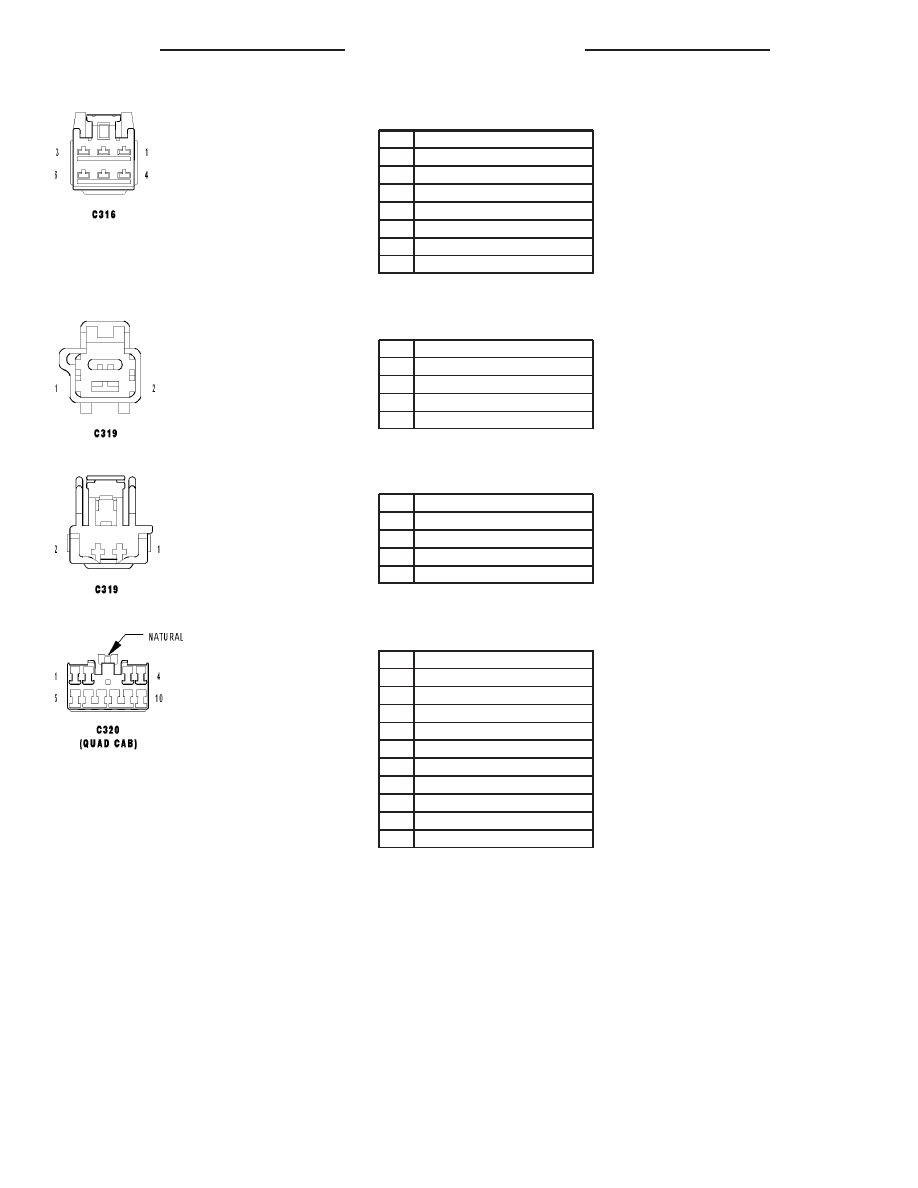

C316 (HEATED SEATS) - (JUMPER SIDE)

CAV

CIRCUIT

1

P89 20LG/OR

2

P54 20OR/LG

3

A210 12OR/RD

4

Z939 14BK

4

Z939 18BK (SRT)

5

P188 18LG/VT

6

-

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 49

C316 - (PASSENGER SEAT SIDE)

CAV

CIRCUIT

1

P89 20LG/OR

2

P54 20OR/LG

3

A210 12OR/RD

4

Z939 14BK

4

Z939 18BK (SRT)

5

P188 18LG/VT

6

-

C319 - (CENTER CONSOLE SIDE)

CAV

CIRCUIT

1

Z939 18BK

1

A405 18RD/DB (SRT)

2

A405 18RD/DB

2

Z939 18BK (SRT)

C319 - (SEAT JUMPER SIDE)

CAV

CIRCUIT

1

A405 12RD/DB (EXCEPT HEATED SEAT)

1

Z939 14BK (HEATED SEAT)

2

Z939 14BK (EXCEPT HEATED SEAT)

2

A405 12RD/DB (HEATED SEAT)

C320 (QUAD CAB) - NATURAL (BODY SIDE)

CAV

CIRCUIT

1

Z72 20LG/BK

2

G76 20TN/YL

3

P392 18LG/DB (EXCEPT BASE)

4

G778 18VT/LB (EXCEPT BASE)

5

Q15 14OR/LB (EXCEPT BASE)

6

Q412 14OR/LB (EXCEPT BASE)

7

Q612 14OR/DB (EXCEPT BASE)

8

X296 18DG/GY

9

X206 18DG/LG

10

-

8W - 80 - 50

8W-80 CONNECTOR PIN-OUTS

DR/DH

C320 (QUAD CAB) - (RIGHT REAR DOOR SIDE)

CAV

CIRCUIT

1

Z72 20LG/BK

2

G76 20VT/GY

3

P392 18LG (EXCEPT BASE)

4

G778 18TN/OR (EXCEPT BASE)

5

Q15 14TN/LG (EXCEPT BASE)

6

Q412 14OR/WT (EXCEPT BASE)

7

Q612 14OR/GY (EXCEPT BASE)

8

X296 18GY/DG

9

X206 18GY/LG

10

-

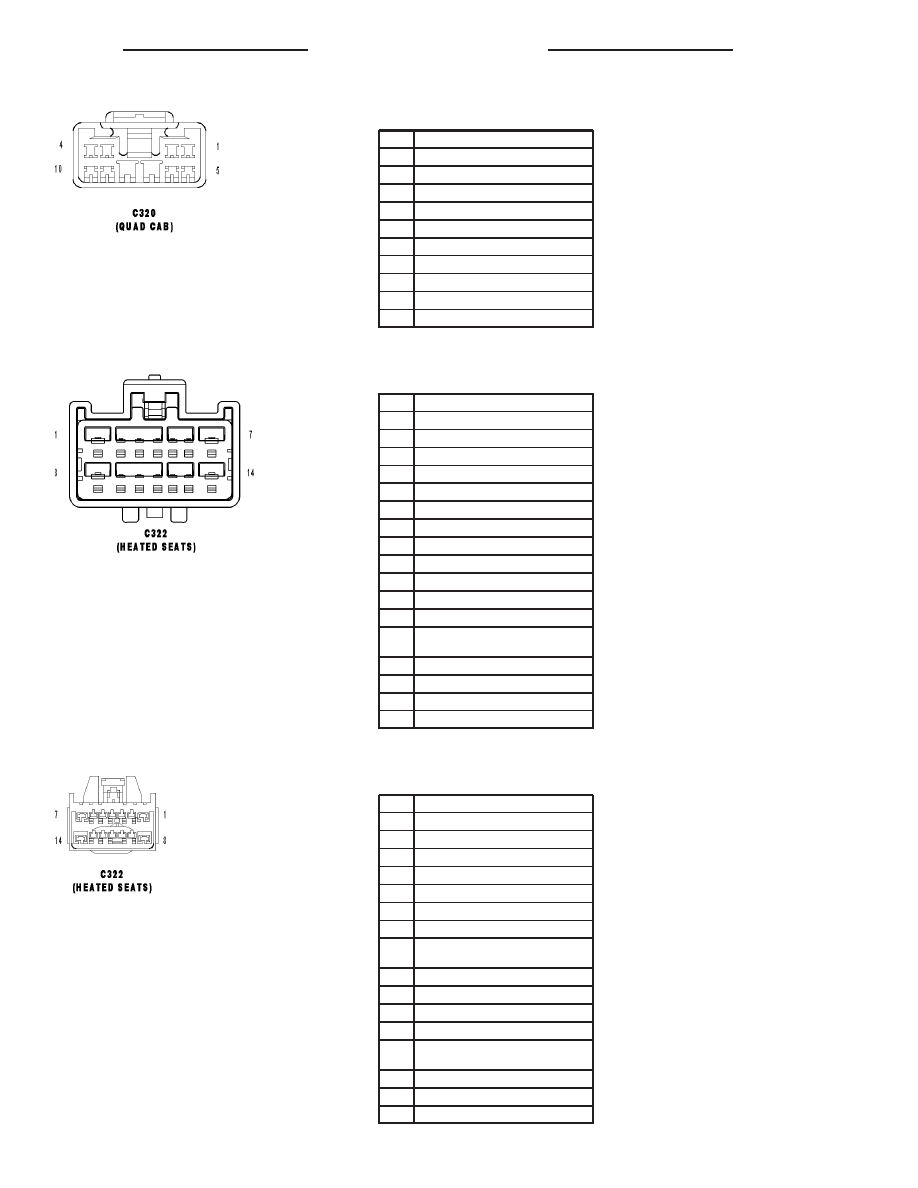

C322 (HEATED SEATS) - (DRIVER SEAT SIDE)

CAV

CIRCUIT

1

A930 18RD

1

A930 16RD (SRT)

2

P81 20TN/LB

3

P7 20LG/DG

4

G10 20VT/LG

5

P83 20TN/WT

6

P82 20TN/DG

7

Z939 14BK

7

Z939 14BK (SRT)

8

A210 12OR/RD

9

P8 20LG/WT

10

P84 20TN/VT

11

Z951 18BK (EXCEPT SATELLITE
RADIO)

12

Z951 20BK (SATELLITE RADIO)

13

-

14

A405 12RD/DB

14

A405 16RD/DB (SRT)

C322 (HEATED SEATS) - (BODY SIDE)

CAV

CIRCUIT

1

A930 18RD

2

P81 20TN/LB

3

P7 20LG/DG

4

G10 20VT/LG (SLT)

4

G10 20LG/RD (SLT+)

5

P83 20TN/WT

6

P82 20TN/DG

7

Z939 12BK (EXCEPT SATELLITE
RADIO)

7

Z939 14BK (SATELLITE RADIO)

8

A210 12OR/RD

9

P8 20LG/WT

10

P84 20TN/VT

11

Z951 18BK (EXCEPT SATELLITE
RADIO)

12

Z951 18BK (SATELLITE RADIO)

13

-

14

A405 18RD/DB
