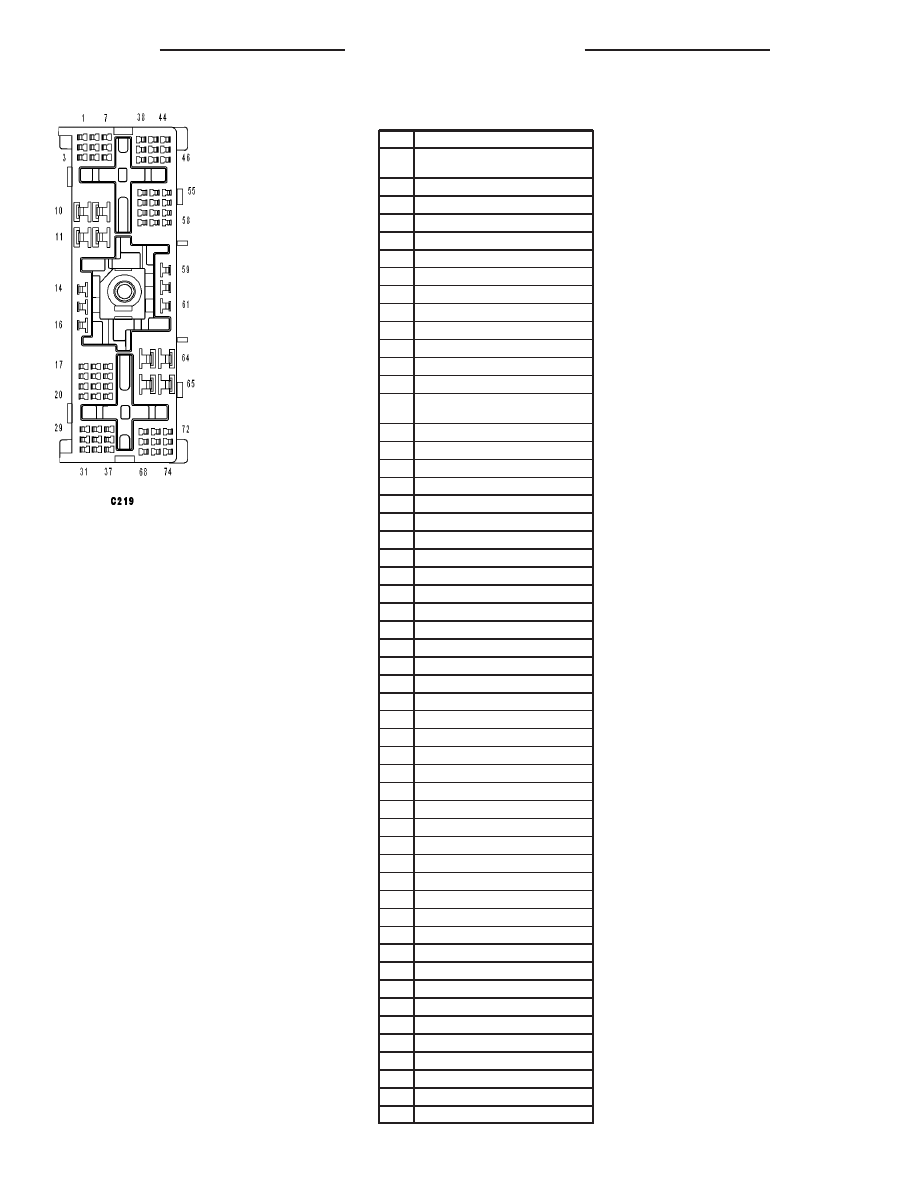

C219 - (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

C110 20DB/LB (EXCEPT 3.7L/4.7L
BASE)

2

D15 18WT/DG (GAS EXCEPT SRT)

2

G127 20VT/DB (SRT)

3

L50 18WT/TN

4

F1 16PK/WT (GAS EXCEPT SRT)

5

D21 20WT/BR (EXCEPT SRT)

5

D21 18WT/BR (SRT)

6

A103 18GY/RD

7

T751 16YL (EXCEPT SRT)

8

D20 20WT/LG (EXCEPT SRT)

8

D20 18WT/LG (SRT)

9

E11 20OR/DB (4X4/5.7L OFF ROAD)

10

A970 10RD (EXCEPT SRT)

11

A991 10RD (EXCEPT 3.7L/4.7L BASE/
SRT)

12

F985 12PK/YL (SRT)

13

-

14

-

15

-

16

V38 20VT/OR (5.7L)

16

F102 20PK/DB (SRT)

17

V37 20VT (EXCEPT SRT)

17

V37 18VT (SRT)

18

T6 20DG (A/T EXCEPT SRT)

18

T6 18DG (SRT)

19

L70 18WT/GY

20

F21 20PK/DG

21

V32 20VT/YL (EXCEPT SRT)

21

V32 18VT/YL (SRT)

22

T141 16YL/OR (SRT)

23

A921 16RD (EXCEPT SRT)

24

B25 20DG/WT

25

F202 20PK/GY (5.7L)

25

Z949 20BK (DIESEL)

25

V30 20VT/WT (GAS EXCEPT 5.7L)

26

A114 18GY/RD

27

L1 18WT/LG

28

-

29

-

30

V937 20VT/BR) (5.7L)

30

K900 20DB/DG (EXCEPT 5.7L)

31

A944 20RD

32

F504 20GY/PK

33

A941 18RD

34

-

35

-

36

F984 18PK/YL (EXCEPT SRT)

36

F984 16PK/YL (SRT)

37

-

38

F951 16PK/LG

39

T917 20YL/TN (DIESEL A/T/SRT)

40

-

41

A951 16RD

42

F202 20PK/GY

8W - 80 - 40

8W-80 CONNECTOR PIN-OUTS

DR/DH

C219 - (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

43

A72 18RD/OR (EXCEPT 3.7L/4.7L
BASE/SRT)

44

D16 18WT/OR (EXCEPT DIESEL/EX-
CEPT SRT)

45

-

46

K77 18BR/WT (MTC)

47

T117 20DG/YL (DIESEL A/T/SRT)

48

A205 18RD/OR (EXCEPT SRT)

48

A205 16RD/OR (SRT)

49

A116 18YL/RD (EXCEPT 3.7L/4.7L
BASE/SRT)

49

A116 16YL/RD (SRT)

50

-

51

-

52

-

53

-

54

-

55

-

56

F100 20PK/VT (EXCEPT SRT)

56

F100 18PK/VT (SRT)

57

-

58

-

59

-

60

A981 12RD (SRT)

61

F988 18PK/YL (SRT)

62

A991 12RD (SRT)

63

F982 14PK/YL (EXCEPT SRT)

64

A981 14RD (EXCEPT SRT)

64

C7 10DB (SRT)

65

A310 10RD/LB (SRT)

66

F922 16PK/YL (EXCEPT SRT)

67

F201 20PK/OR

68

L89 18WT/YL (EXCEPT 3.7L/4.7L
BASE)

69

B29 20DG/WT

70

A919 20RD

71

-

72

D25 20VT/PK

73

F983 20PK/YL

74

-

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 41

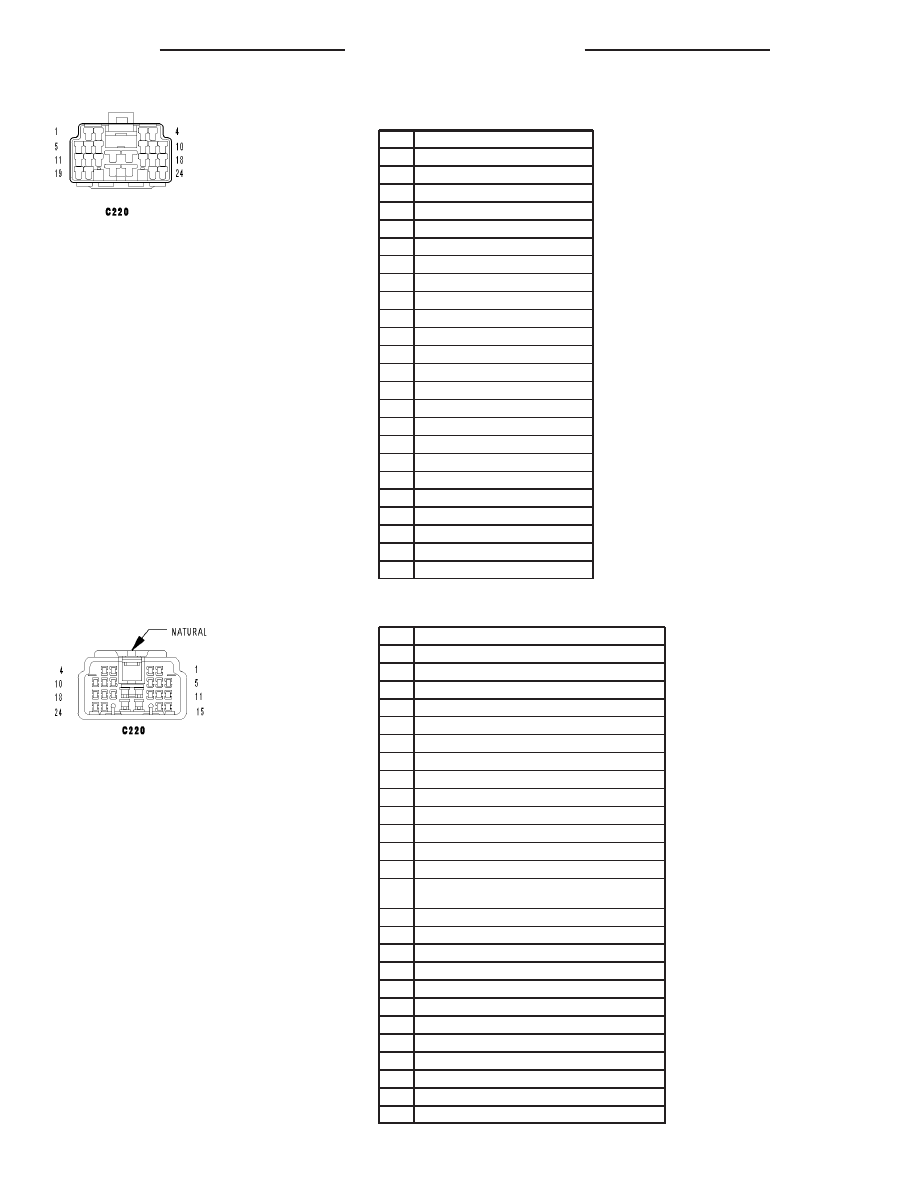

C220 - (I/P SIDE)

CAV

CIRCUIT

1

F983 20PK/YL

2

X295 18GY/DG

3

-

4

X153 18DG/YL

5

G75 20VT

6

G77 20VT/GY

7

X155 18DG/LB

8

G10 20VT/LG

9

G163 20VT/LB (EXCEPT BASE)

10

X205 18GY/LG

11

P5 18TN/OR (EXCEPT BASE)

12

F100 20PK/VT

13

F201 20PK/OR

14

-

15

-

16

-

17

P393 18LG (EXCEPT BASE)

18

G161 20VT/DG (EXCEPT BASE)

19

-

20

P1 18TN/LG (EXCEPT BASE)

21

-

22

F30 12PK/YL (EXCEPT BASE/SRT)

23

-

24

-

C220 - NATURAL (BODY SIDE)

CAV

CIRCUIT

1

F983 20PK/YL (STANDARD CAB/QUAD CAB SRT)

2

X295 18GY/DG

3

X16 18DG/YL (SRT)

4

X153 18DG/YL

5

G75 20VT

6

G77 20VT/OR (QUAD CAB)

7

X155 18DG/LB

8

G10 20VT/LG

9

G163 20VT/LB (EXCEPT BASE)

10

X205 18GY/LG

11

P5 18TN/OR (QUAD CAB)

12

F100 18PK/VT (EXCEPT SRT QUAD CAB)

12

F100 20PK/VT (SRT QUAD CAB)

13

F201 18PK/OR (NGC/DIESEL/SRT QUAD CAB/SRT STAN-
DARD CAB EXCEPT SAB)

13

F201 20PK/YL (SRT EXCEPT STANDARD CAB SAB)

14

X917 18DG (SRT)

15

X211 18YL/GY (SRT)

16

D25 20WT/VT (SRT)

17

P393 18LG (EXCEPT BASE)

18

G161 20VT/DG (EXCEPT BASE)

19

X17 18DG/OR (SRT)

20

P1 18TN/LG (EXCEPT BASE)

21

Z909 18BK (SRT)

22

F30 12PK/YL (EXCEPT BASE/SRT)

23

D112 18WT/OR (SRT)

24

X160 18GY/YL (SRT)

8W - 80 - 42

8W-80 CONNECTOR PIN-OUTS

DR/DH

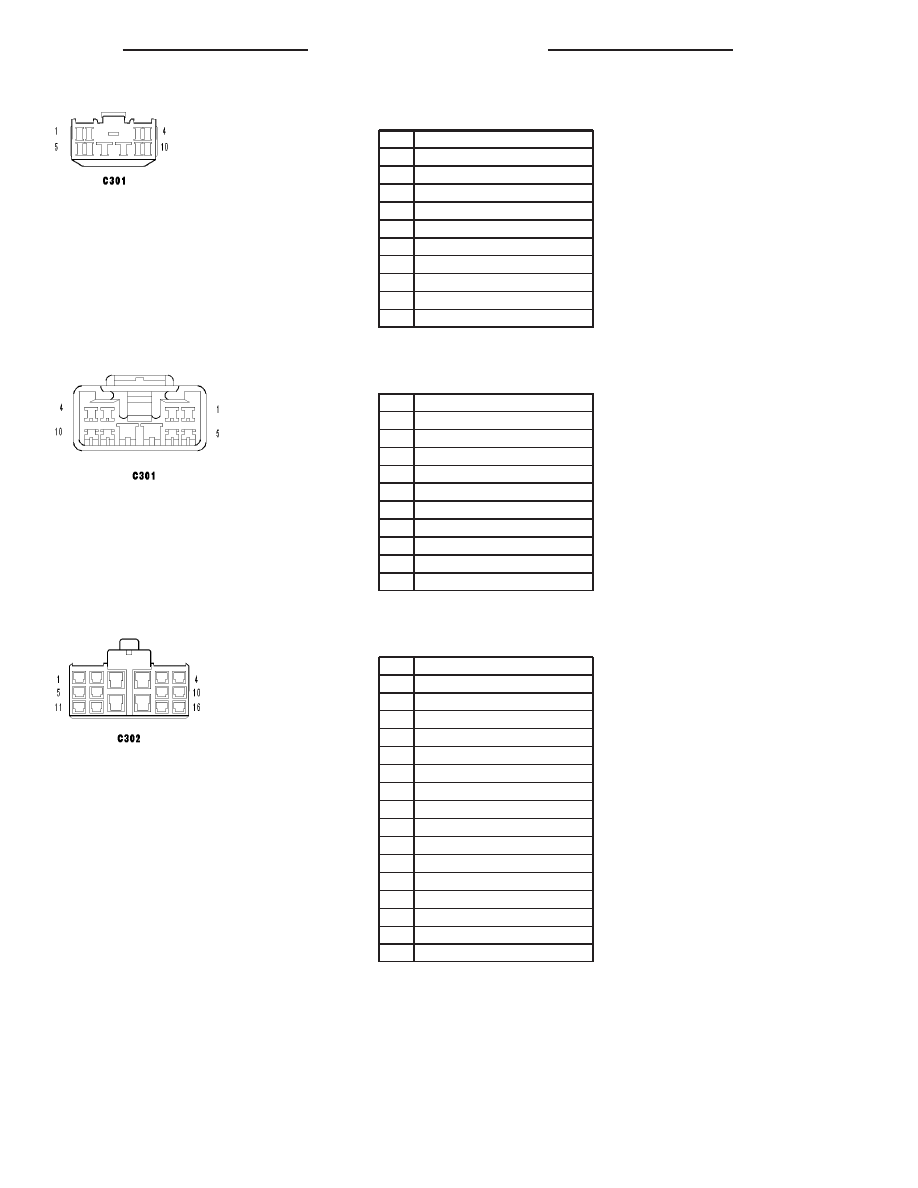

C301 - (BODY SIDE)

CAV

CIRCUIT

1

G74 20VT/WT

2

P195 18LG/YL (EXCEPT BASE)

3

P72 18TN/GY (EXCEPT BASE)

4

X154 18GY/YL

5

X156 18GY/LB

6

P74 18TN/OR (EXCEPT BASE)

7

Q15 12OR/LB (EXCEPT BASE)

8

-

9

-

10

Z74 20BK/WT

C301 - (PASSENGER DOOR SIDE)

CAV

CIRCUIT

1

G74 20VT/WT

2

P195 18LG/YL

3

P72 18TN/GY

4

X154 18GY/YL

5

X156 18GY/LB

6

P74 18TN/OR

7

Q15 14OR/LB

8

-

9

-

10

Z461 20BK/DG

C302 - (BODY SIDE)

CAV

CIRCUIT

1

F21 20PK/DG

2

-

3

-

4

G778 18VT/LB

5

-

6

G160 20VT/LG

7

Q16 14OR/TN

8

Q26 14OR/GY

9

G162 20VT/LB (DRL)

10

P392 18LG/DB

11

Z216 18BK/DB

12

-

13

C16 18DB/GY

14

-

15

-

16

-

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 43
