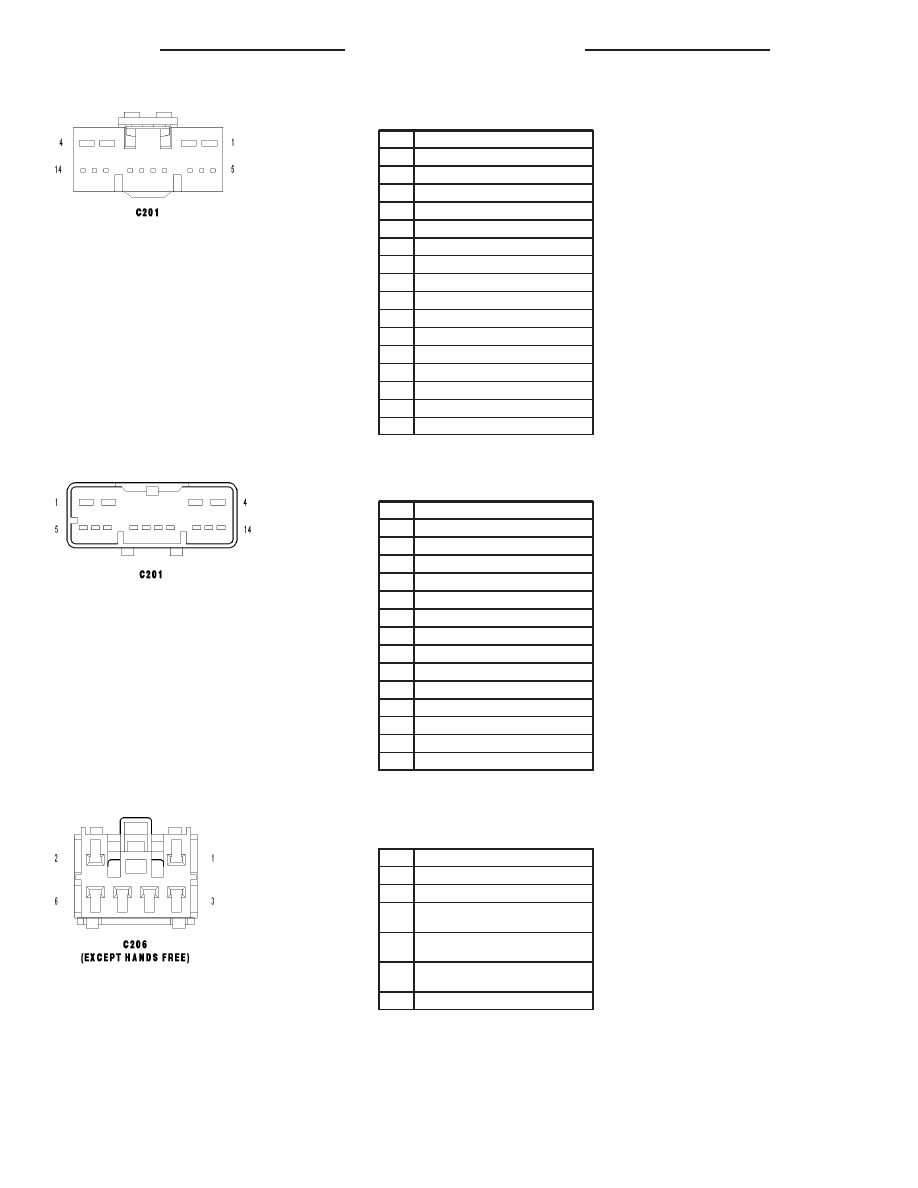

C201 - (HEADLINER SIDE)

CAV

CIRCUIT

1

A310 14RD/LB (SUNROOF)

2

Z13 20BK/WT (EXCEPT BASE)

3

L50 20WT/TN

4

Z964 20BK (EXCEPT SUNROOF)

4

Z964 14BK (SUNROOF)

5

A919 20RD (EXCEPT BASE)

6

F21 20PK/DG (EXCEPT BASE)

7

L14 20WT/BR (EXCEPT SUNROOF)

7

L14 20WT/TN (SUNROOF)

8

F983 20PK/YL (SUNROOF)

9

M20 20YL/LB

10

D25 20WT/VT (EXCEPT BASE)

11

-

12

M288 20YL/GY (EXCEPT BASE)

13

-

14

-

C201 - (I/P SIDE)

CAV

CIRCUIT

1

A310 14RD/LB (EXCEPT BASE)

2

Z13 18BK/WT

3

L50 18WT/TN

4

Z964 14BK (EXCEPT BASE)

5

A919 20RD (EXCEPT BASE)

6

F21 20PK/DG

7

L14 20WT/TN

8

F983 20PK/YL (EXCEPT BASE)

9

M20 20YL/LB

10

D25 20WT/VT (EXCEPT BASE)

11

-

12

M288 18YL/GY

13

-

14

-

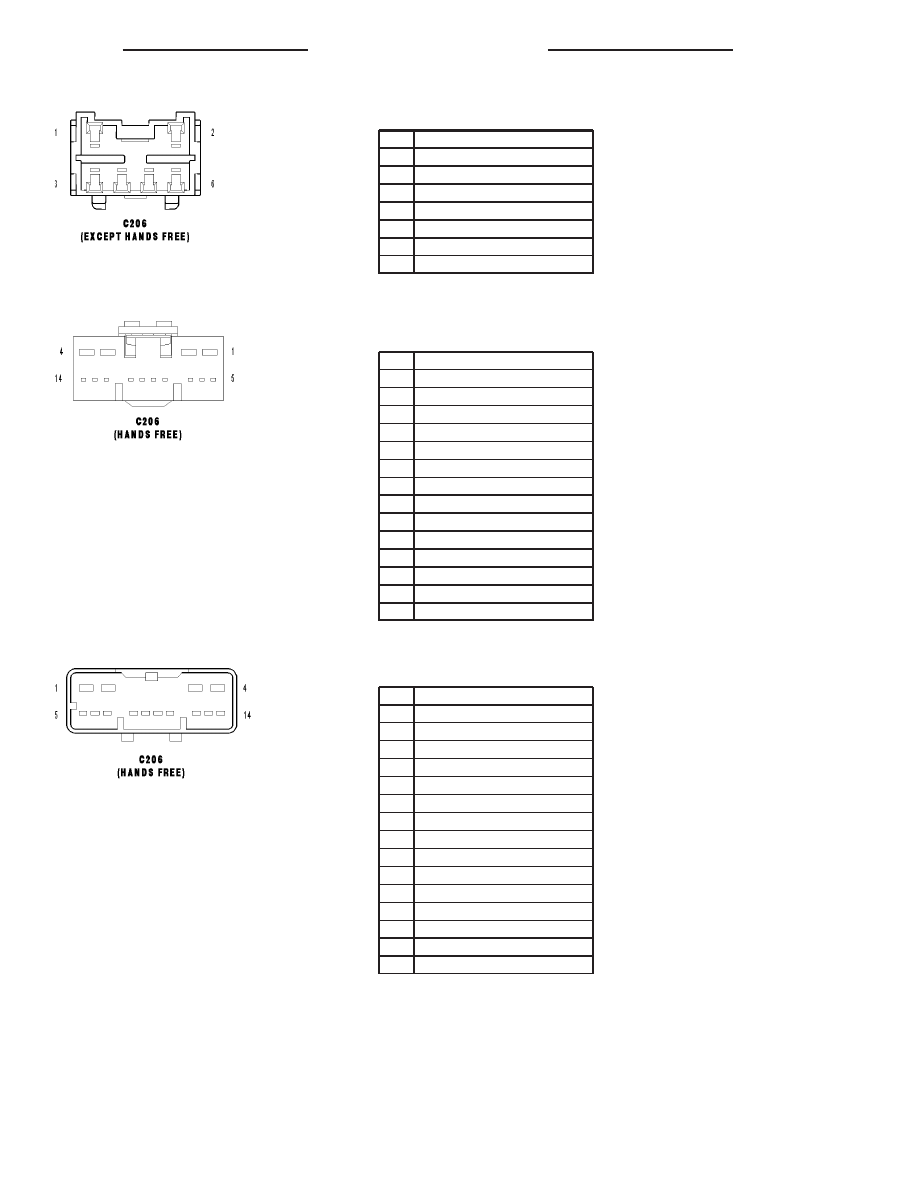

C206 (EXCEPT HANDS FREE) - (CLEARANCE

LAMPS SIDE)

CAV

CIRCUIT

1

L70 20WT/GY (EXCEPT SRT)

2

Z946 20BK (EXCEPT SRT)

3

F21 20PK/DG (ELECTROCHROMATIC
MIRROR)

4

Z944 20BK (ELECTROCHROMATIC MIR-
ROR)

5

L1 20WT/LG (ELECTROCHROMATIC
MIRROR)

6

-

8W - 80 - 36

8W-80 CONNECTOR PIN-OUTS

DR/DH

C206 (EXCEPT HANDS FREE) - (I/P SIDE)

CAV

CIRCUIT

1

L70 18WT/GY (EXCEPT SRT)

2

Z946 18BK

3

F21 20PK/DG

4

Z944 20BK

5

L1 20WT/LG (EXCEPT SRT)

5

L1 18WT/LG (SRT)

6

-

C206 (HANDS FREE) - (CLEARANCE LAMPS

SIDE)

CAV

CIRCUIT

1

L70 20WT/GY (CLEARANCE LAMPS)

2

Z946 20BK (CLEARANCE LAMPS)

3

F21 20PK/DG

4

Z944 20BK

5

L1 20WT/LG

6

X712 20DG/LB

7

X792 20LB/DG

8

X835 20OR/GY

9

X730 20GY/YL

10

X793 20DG/YL

11

X722 20LB/DG

12

-

13

-

14

-

C206 (HANDS FREE) - (I/P SIDE)

CAV

CIRCUIT

1

L70 18WT/GY

2

Z946 18BK

3

F21 20PK/DG

4

Z944 20BK

5

L1 20WT/LG (EXCEPT SRT)

5

L1 18WT/LG (SRT)

6

X712 18DG/LB

7

X792 18LB/DG

8

X835 18OR/GY

9

X730 18GY/YL

10

X793 18DG/YL

11

X722 18LB/DG

12

-

13

-

14

-

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 37

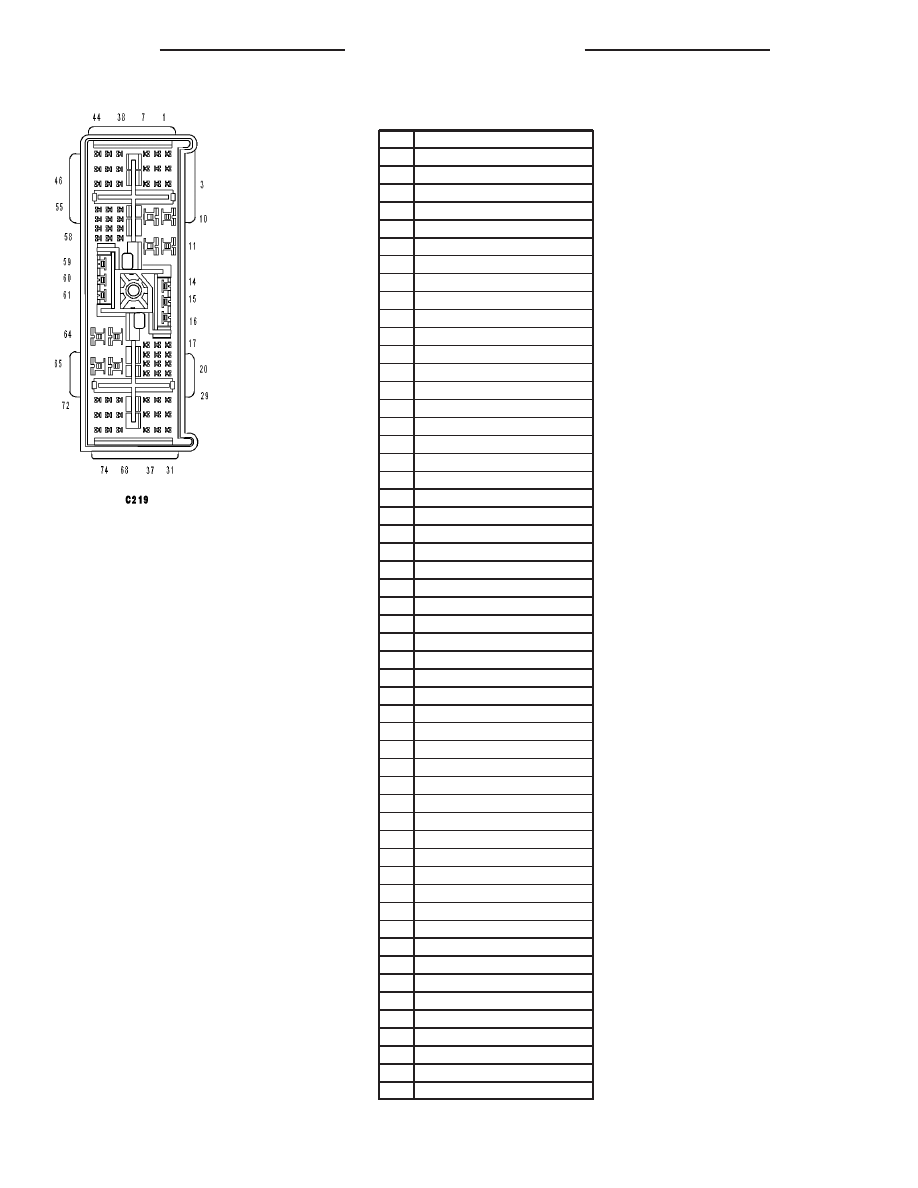

C219 - (I/P SIDE)

CAV

CIRCUIT

1

C110 20DB/LB (EXCEPT BASE)

2

D15 18WT/DG (GAS EXCEPT SRT)

2

G127 20VT/DB (SRT)

3

L50 18WT/TN

4

F1 16PK/WT (EXCEPT SRT)

5

D21 18WT/BR

6

A103 18GY/RD

7

T751 16YL (EXCEPT SRT)

8

D20 20WT/LG

9

E11 20OR/DB (4X4)

10

A970 10RD (EXCEPT SRT)

11

A991 10RD (EXCEPT BASE/SRT)

12

F985 12PK/YL (SRT)

13

-

14

-

15

-

16

V38 20VT/OR (EXCEPT SRT)

16

F102 18PK/DB (SRT)

17

V37 20VT

18

T6 20DG

19

L70 18WT/GY

20

F21 20PK/DG

21

V32 20VT/YL

22

T141 16YL/OR (SRT)

23

A921 16RD (EXCEPT SRT)

24

B25 20DG/WT

25

V30 20VT/WT

26

A114 18GY/RD

27

L1 20WT/LG (EXCEPT SRT)

27

L1 18WT/LG (SRT)

28

-

29

-

30

V937 20VT/BR (EXCEPT SRT)

30

K900 20DB/DG (SRT)

31

A944 20RD

32

F504 20GY/PK

33

A941 18RD

34

-

35

-

36

F984 18PK/YL (EXCEPT SRT)

36

F984 16PK/YL (SRT)

37

-

38

F951 16PK/LG

39

T917 20YL/TN

40

-

41

A951 16RD

42

F202 20PK/GY (EXCEPT BASE)

43

A72 18RD/OR (ADJUSTABLE PEDALS)

44

D16 18WT/OR (EXCEPT SRT)

45

-

46

K77 18BR/WT (EXCEPT SRT)

47

T117 20DG/YL

48

A205 18RD/OR

8W - 80 - 38

8W-80 CONNECTOR PIN-OUTS

DR/DH

C219 - (I/P SIDE)

CAV

CIRCUIT

49

A116 18YL/RD (PREMIUM AUDIO
EXCEPT SRT)

49

A116 16YL/RD (SRT)

50

-

51

-

52

-

53

54

-

55

-

56

F100 20PK/VT

57

-

58

-

59

-

60

A981 12RD (SRT)

61

F988 18PK/YL (SRT)

62

A991 12RD (SRT)

63

F982 14PK/YL (EXCEPT SRT)

64

A981 14RD (EXCEPT SRT)

64

C7 10DB (SRT)

65

A310 10RD/LB (SRT)

66

F922 16PK/YL (EXCEPT SRT)

67

F201 20PK/OR

68

L89 20WT/YL (EXCEPT BASE/SRT)

68

L89 18WT/YL (SRT)

69

B29 20DG/WT

70

A919 20RD (EXCEPT BASE)

71

-

72

D25 20VT/PK

73

F983 20PK/YL

74

-
