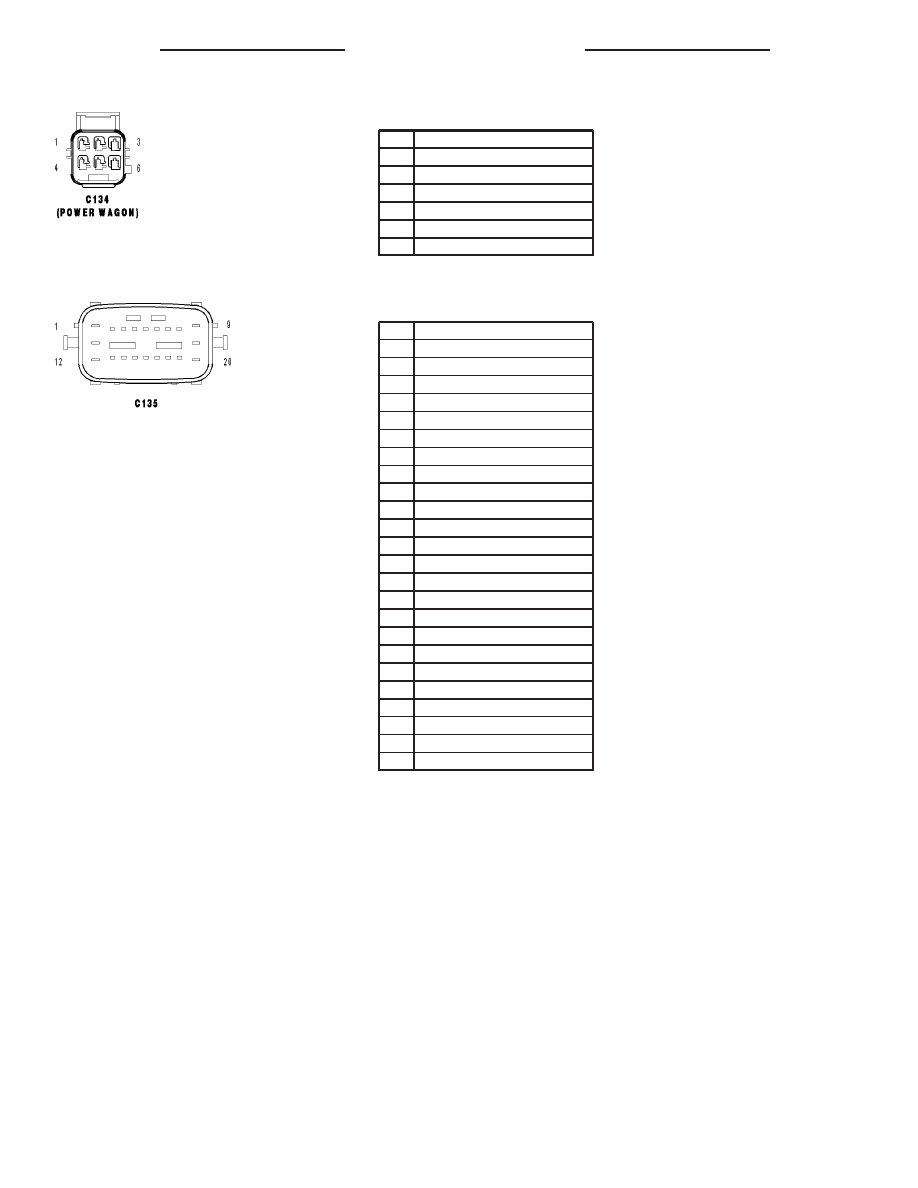

C134 (POWER WAGON) - (CHASSIS SIDE)

CAV

CIRCUIT

1

T526 16YL/WT

2

T521 18YL/GY

3

T527 18YL/TN

4

T528 16YL/GY

5

-

6

-

C135 - (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

A109 16OR/RD

2

L673 18YL

3

L674 18LG

4

K900 20DB/DG

5

N4 20DB/WT (EXCEPT SRT)

5

N4 18DB/WT (SRT)

6

L7 18WT/YL

7

L62 18WT/YL

8

L63 18WT/DG

9

L678 18BR (EXCEPT SRT)

9

L678 16BR (SRT)

10

Z927 14BK/OR

11

B40 14DG (TRAILER TOW)

12

A100 14RD/VT (TRAILER TOW)

13

L1 18WT/LG

14

L50 18WT/TN

15

B3 18DG/YL (EXCEPT SRT)

15

B3 20DG/YL (SRT)

16

B4 18DG/GY (EXCEPT SRT)

16

B4 20DG/GY (SRT)

17

L70 18WT/GY

18

L53 18DG/WT

19

L54 18WT/LG

20

Z928 16BK

8W - 80 - 32

8W-80 CONNECTOR PIN-OUTS

DR/DH

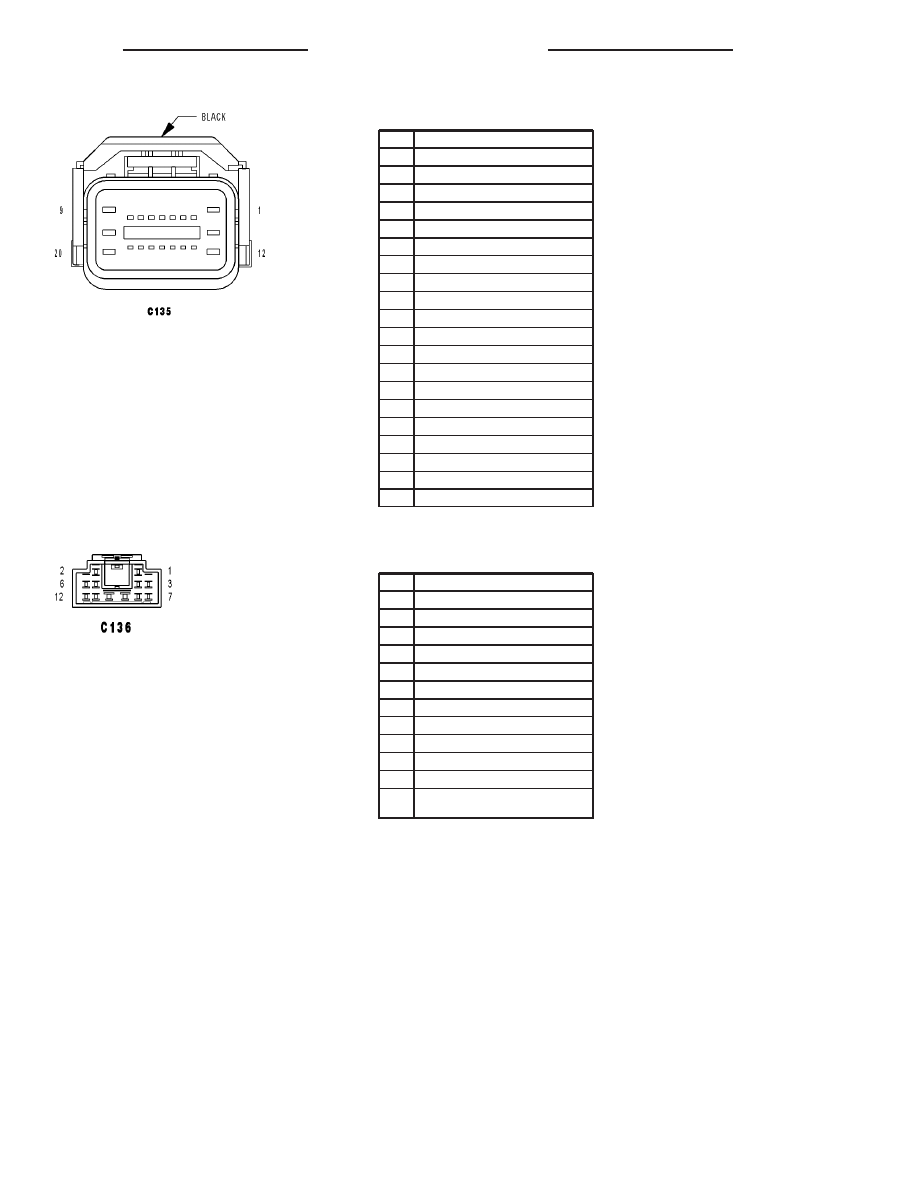

C135 - BLACK (CHASSIS SIDE)

CAV

CIRCUIT

1

A109 14OR/RD

2

L673 18YL

3

L674 18LG

4

K900 18DB/DG

5

N4 18DB/WT

6

L7 18WT/YL

7

L62 18WT/YL

8

L63 18WT/DG

9

L678 18BR

10

Z927 12BK/OR

11

B40 14DG (TRAILER TOW)

12

A100 14RD/VT (TRAILER TOW)

13

L1 18WT/LG

14

L50 18WT/TN

15

B3 18DG/YL

16

B4 18DG/GY

17

L70 18WT/GY

18

L53 18DG/WT (EXCEPT BOX OFF)

19

L54 18WT/LG (EXCEPT BOX OFF)

20

Z928 16BK

C136 - (BODY SIDE)

CAV

CIRCUIT

1

-

2

A405 18RD/DB

3

C16 16DB/GY (EXCEPT BASE)

4

A930 18RD (EXCEPT BASE)

5

-

6

-

7

-

8

-

9

A210 12OR/RD (EXCEPT BASE)

10

F30 12PK/YL (SRT)

11

A916 16RD (SRT)

12

C15 16BK (EXCEPT BASE/STANDARD
CAB SRT)

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 33

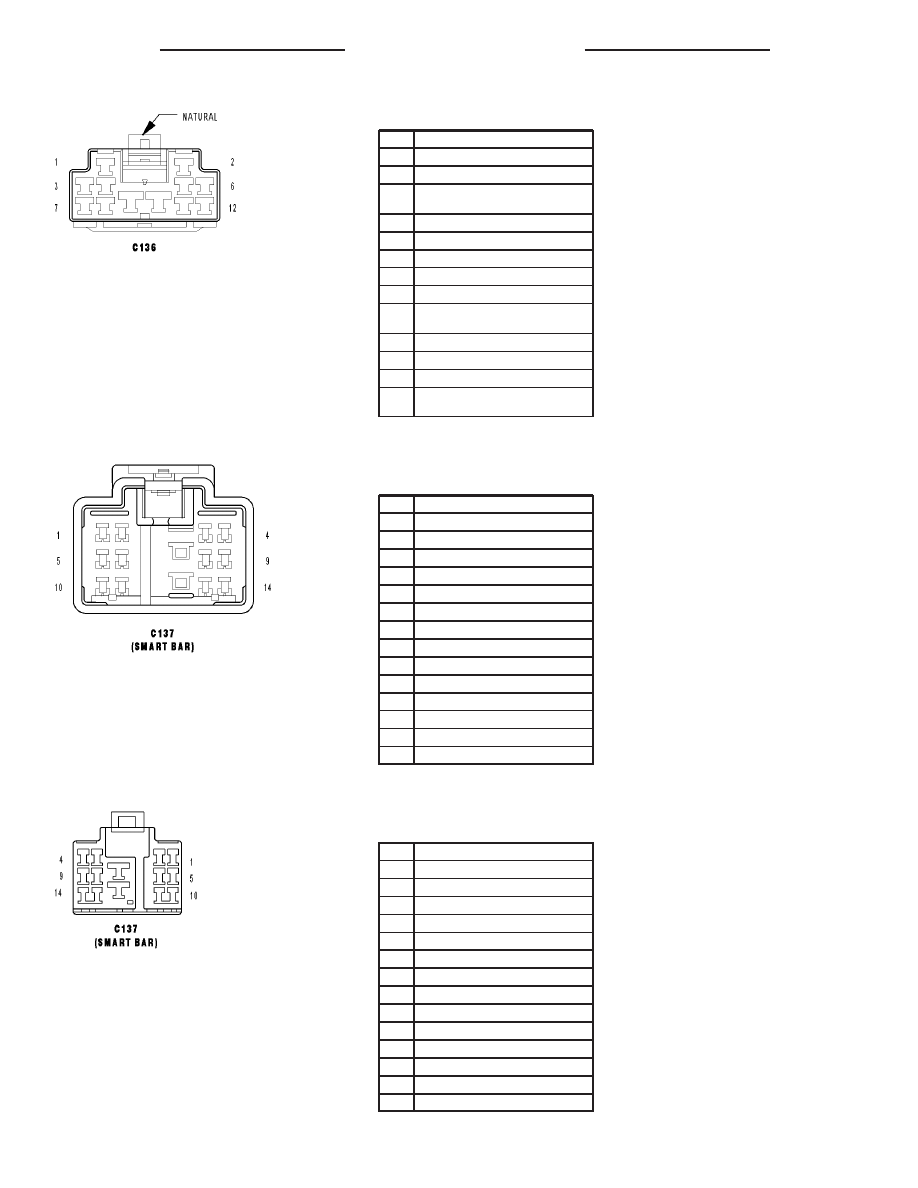

C136 - NATURAL (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

-

2

A405 18RD/DB

3

C16 16DB/GY (EXCEPT 3.7L/4.7L
BASE)

4

A930 18RD (EXCEPT 3.7L/4.7L BASE)

5

-

6

-

7

-

8

-

9

A210 12OR/RD (EXCEPT 3.7L/4.7L
BASE/SRT)

9

A210 10OR/RD (SRT)

10

F30 12PK/YL (SRT)

11

A916 16RD (SRT)

12

C15 16DB/WT (EXCEPT 3.7L/4.7L
BASE)

C137 (SMART BAR) - (HEADLAMP AND DASH

SIDE)

CAV

CIRCUIT

1

T529 20YL/LG

2

T530 20YL/DG

3

T531 20YL/TN

4

T532 20YL/GY

5

T533 20YL/LB

6

T534 20YL

7

-

8

T536 20YL/WT

9

T537 20YL/LG

10

T535 20YL/BR

11

-

12

-

13

E11 20OR/DB

14

Z952 20BK

C137 (SMART BAR) - (SMART BAR SWITCH

JUMPER SIDE)

CAV

CIRCUIT

1

T529 20YL/LG

2

T530 20YL/DG

3

T531 20YL/TN

4

T532 20YL/GY

5

T533 20YL/LB

6

T534 20YL

7

-

8

T536C 20YL/WT

9

T537 20YL/LG

10

T535 20YL/BR

11

-

12

-

13

E11C 20OR/DB

14

Z952C 20BK

8W - 80 - 34

8W-80 CONNECTOR PIN-OUTS

DR/DH

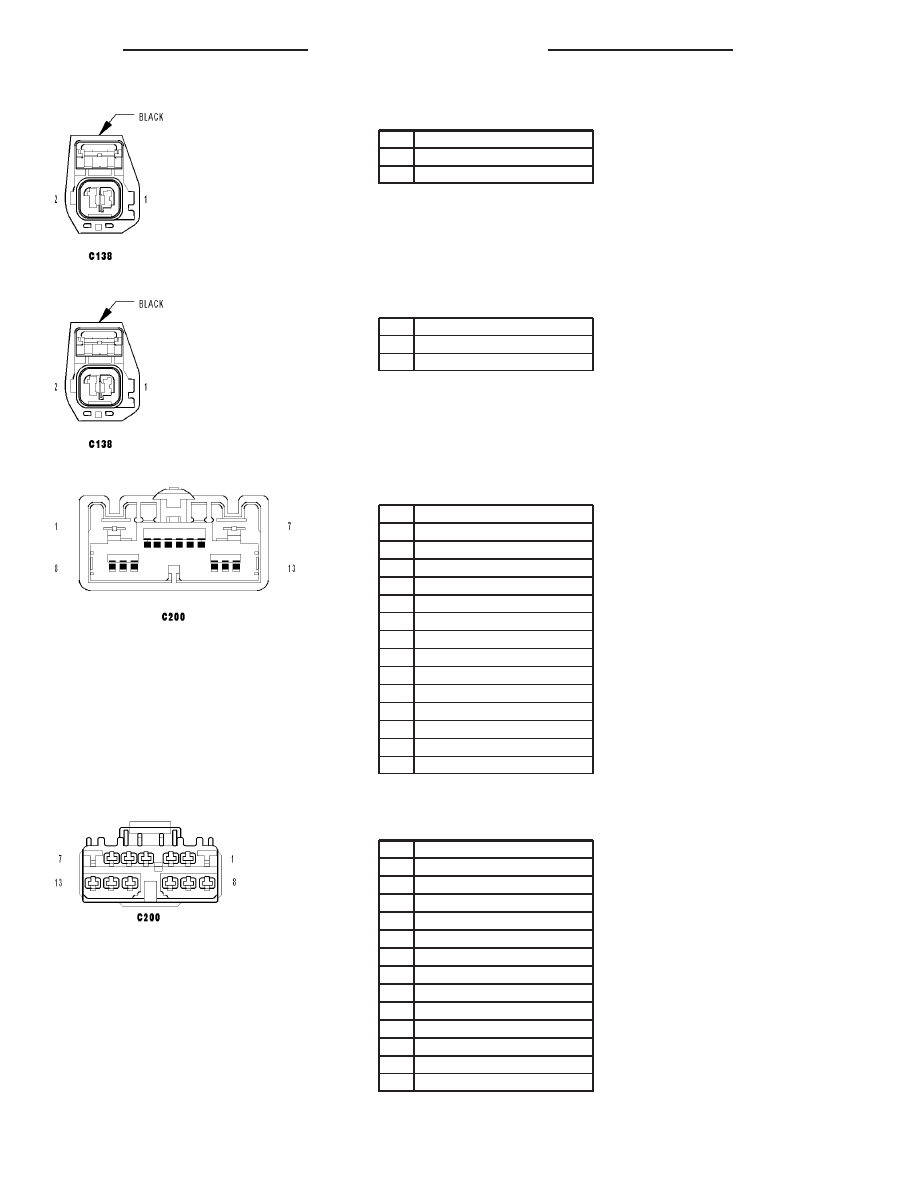

C138 - BLACK (FRONT FASCIA SIDE)

CAV

CIRCUIT

1

L89 18WT/YL

2

Z926 18BK

C138 - BLACK (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

L89 18WT/YL

2

Z926 18BK

C200 - (HVAC SIDE)

CAV

CIRCUIT

1

C70 10DB/YL

2

C34 20DB/LB

3

C71 16DB/BR

4

C32 20DB/TN

5

C73 14DB/VT

6

C72 16DB/OR

7

C7 10DB

8

C29 20DB

9

C21 20DB/LG (EXCEPT BASE A/C)

10

C121 20DB/DG

11

C33 20LB/BR

12

C61 20DB/LG

12

C33 20LB/BR (DUAL ZONE)

13

C801 20DB/OR

C200 - (I/P SIDE)

CAV

CIRCUIT

1

C70 10DB/YL

2

C34 20DB/LB

3

C71 16DB/BR

4

C32 20DB/TN

5

C73 14DB/VT

6

C72 16DB/OR

7

C7 10DB

8

C29 20DB

9

C21 20DB/LG

10

C121 20DB/DG

11

C61 20DB/LG

12

C33 20LB/BR (EXCEPT BASE)

13

C801 20DB/OR

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 35
