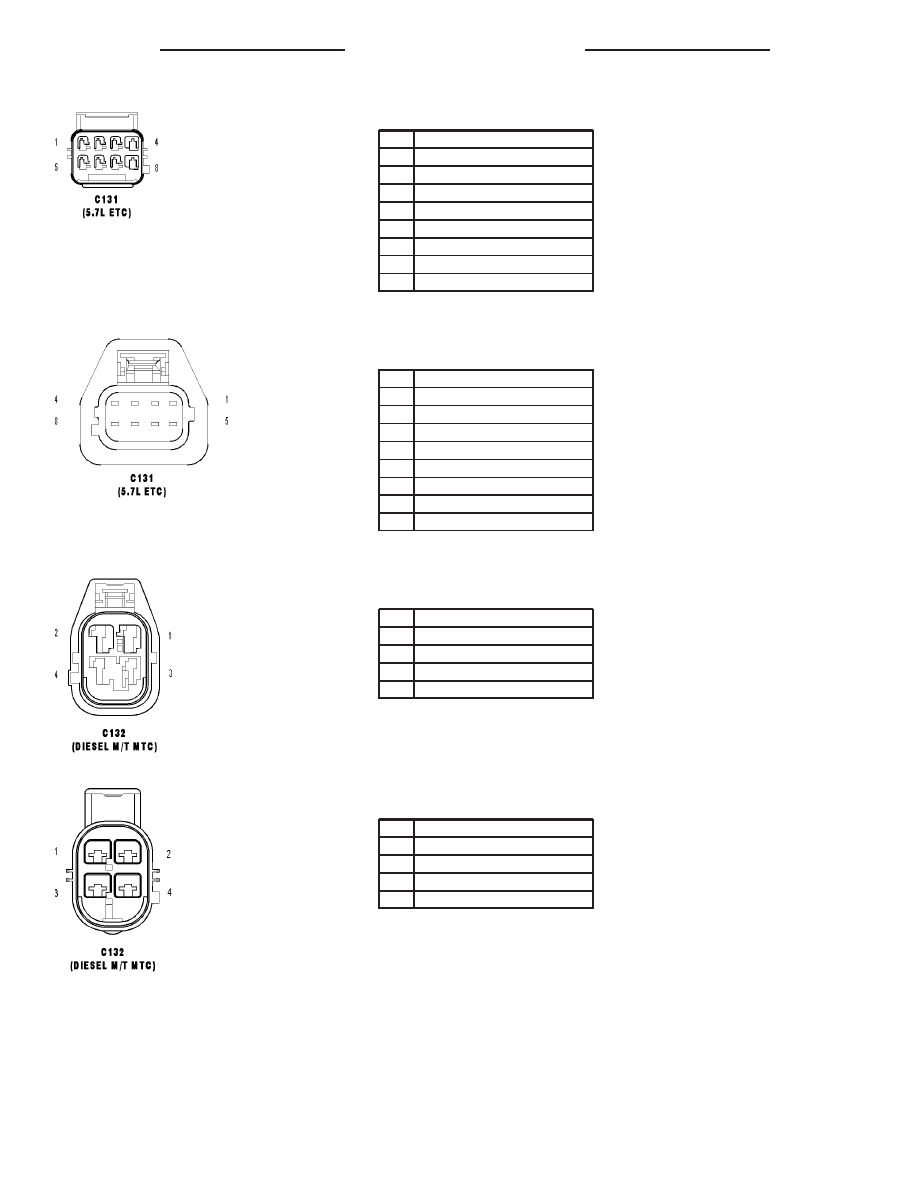

C131 (5.7L ETC) - (ENGINE SIDE)

CAV

CIRCUIT

1

T316 16YL/GY

2

D200 20WT/LG

3

T313 20YL/LG

4

D202 20WT/VT

5

T315 16YL/BR

6

D201 20WT/DG

7

T885 20YL/GY

8

D203 20WT/BR

C131 (5.7L ETC) - (HEADLAMP AND DASH

SIDE)

CAV

CIRCUIT

1

T316 16YL/GY

2

D200 20WT/LG

3

T313 20YL/LG

4

D202 20WT/VT

5

T315 16YL/BR

6

D201 20WT/DG

7

T885 20YL/GY

8

D203 20WT/BR

C132 (DIESEL M/T MTC) - (HEADLAMP AND

DASH SIDE)

CAV

CIRCUIT

1

K77 18 BR/WT

2

L1 18 WT/LG

3

L10 18 WT/GY

4

Z901 18 BK

C132 (DIESEL M/T MTC) - (TRANSMISSION

SIDE)

CAV

CIRCUIT

1

K77 18BR/WT

2

L1 18WT/LG

3

L10 18WT/GY

4

Z901 18BK

8W - 80 - 28

8W-80 CONNECTOR PIN-OUTS

DR/DH

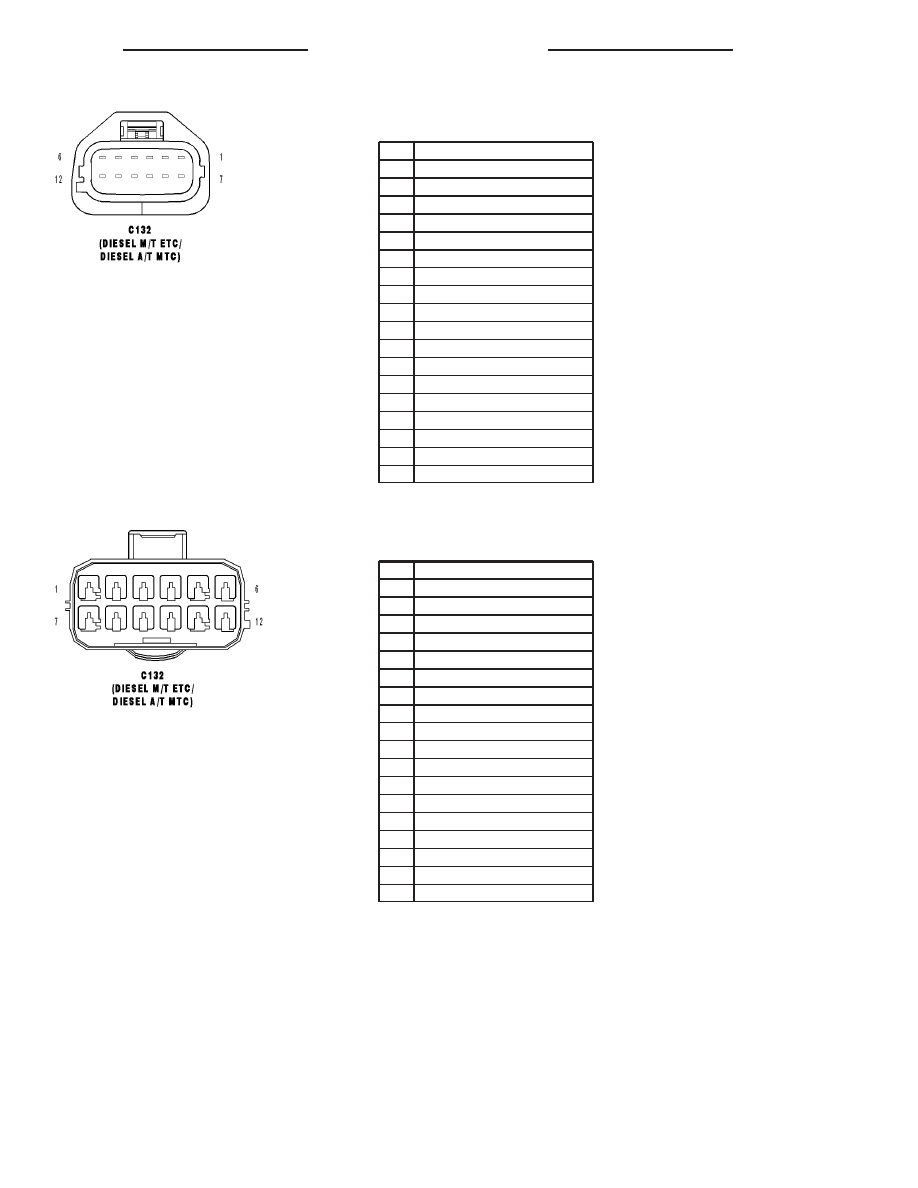

C132 (DIESEL M/T ETC/DIESEL A/T MTC) -

(HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

L10 18WT/GY

2

Z901 18BK (A/T)

2

T315 16YL/BR (M/T)

3

K900 18DB/DG (A/T)

4

T117 20DG/YL (A/T)

4

T313 20YL/LG (M/T)

5

T41 20YL/DB (A/T)

5

T885 20YL/GY (M/T)

6

D203 20WT/BR (M/T)

7

K77 18BR/WT (A/T)

7

T316 16YL/GY (M/T)

8

L1 18WT/LG

9

-

10

T917 20YL/TN (A/T)

10

D200 20WT/LG (M/T)

11

D201 20WT/DG (M/T)

12

T16 18YL/OR (A/T)

12

D202 20WT/VT (M/T)

C132 (DIESEL M/T ETC/DIESEL A/T MTC) -

(TRANSMISSION SIDE)

CAV

CIRCUIT

1

L10 18WT/GY

2

Z901 18BK (A/T)

2

T315 16YL/BR (M/T)

3

K900 20DB/DG (A/T)

4

T117 20DG/YL (A/T)

4

T313 20YL/LG (M/T)

5

T41 20YL/DB (A/T)

5

T885 20YL/GY (M/T)

6

D203 20WT/BR (M/T)

7

K77 18BR/WT (A/T)

7

T316 16YL/GY (M/T)

8

L1 18WT/LG (A/T)

9

-

10

T917 20YL/TN (A/T)

10

D200 20WT/LG (M/T)

11

D201 20WT/DG (M/T)

12

T16 18YL/OR (A/T)

12

D202 20WT/VT (M/T)

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 29

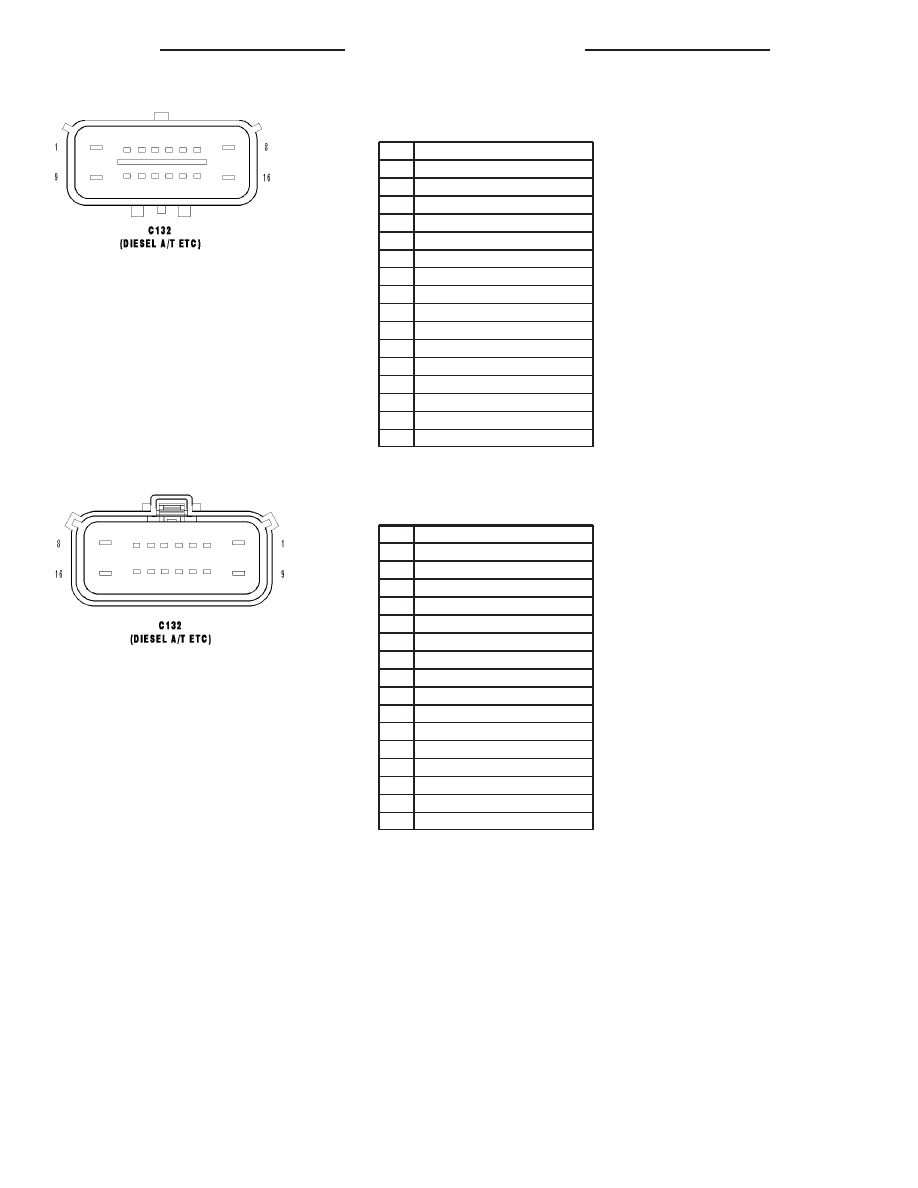

C132 (DIESEL A/T ETC) - (HEADLAMP AND

DASH SIDE)

CAV

CIRCUIT

1

-

2

L1 18WT/LG

3

K900 18DB/DG

4

T41 20YL/DB

5

T16 18YL/OR

6

T117 20DG/YL

7

T917 20YL/TN

8

L10 18WT/GY

9

T315 16YL/BR

10

D200 20WT/LG

11

D201 20WT/DG

12

D202 20WT/VT

13

D203 20WT/BR

14

T313 20YL/LG

15

T885 20YL/GY

16

T316 16YL/GY

C132 (DIESEL A/T ETC) - (TRANSMISSION

SIDE)

CAV

CIRCUIT

1

-

2

L1 18WT/LG

3

K900 20DB/DG

4

T41 20YL/DB

5

T16 18YL/OR

6

T117 20DG/YL

7

T917 20YL/TN

8

L10 18WT/GY

9

T315 16YL/BR

10

D200 20WT/LG

11

D201 20WT/DG

12

D202 20WT/VT

13

D203 20WT/BR

14

T313 20YL/LG

15

T885 20YL/GY

16

T316 16YL/GY

8W - 80 - 30

8W-80 CONNECTOR PIN-OUTS

DR/DH

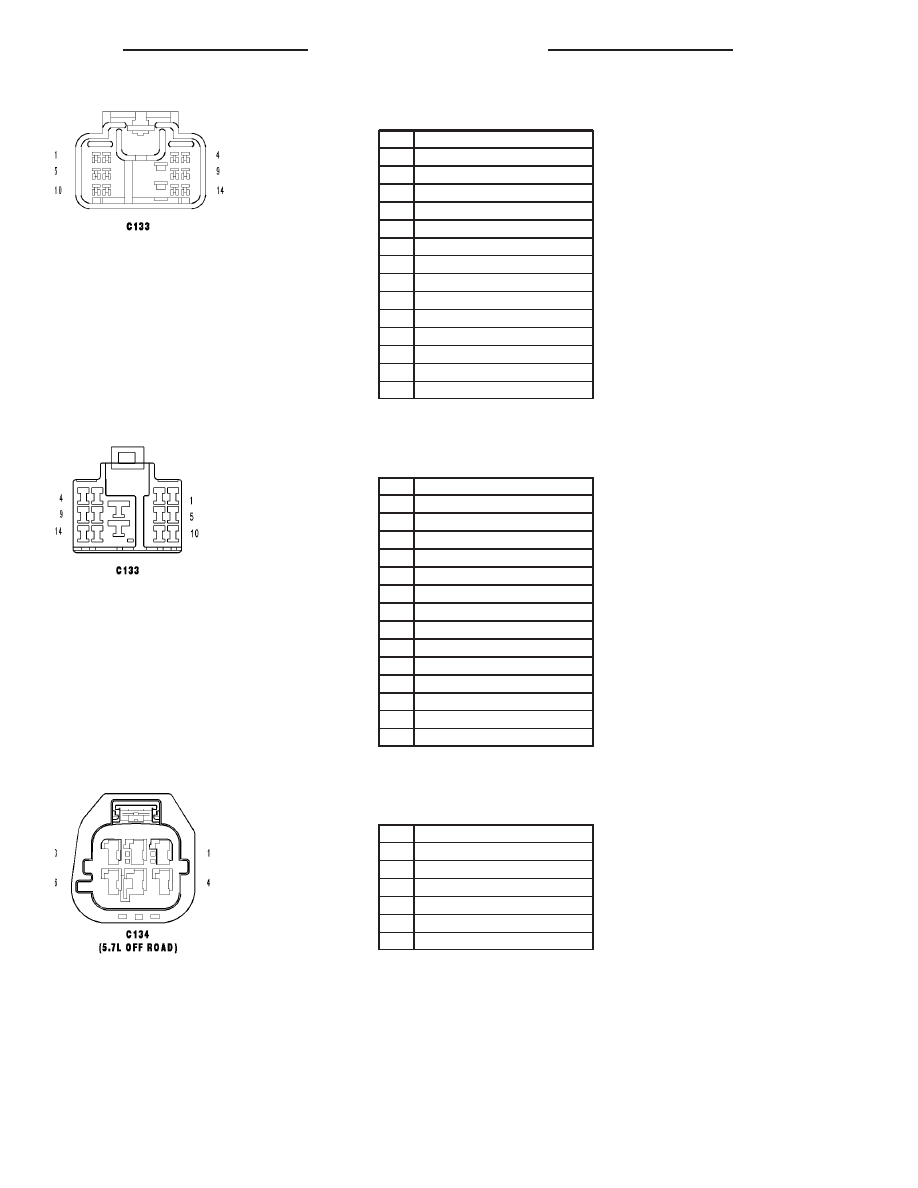

C133 - (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

A34 16RD/WT

2

E11 20OR/DB

3

F21 20PK/DG

4

T315 16YL/BR

5

D25 20VT/DB

6

T885 20YL/GY

7

D200 20WT/LG

8

T316 16YL/GY

9

D202 20WT/VT

10

D201 20WT/DG

11

T41 20YL/DB

12

T313 20YL/LG

13

D203 20WT/BR

14

Z905 16BK

C133 - (TRANSFER CASE CONTROL MODULE

SIDE)

CAV

CIRCUIT

1

A34 16RD/WT

2

E11 20OR/DB

3

F21 20PK/DG

4

T315 16YL/BR

5

D25 20VT/DB

6

T885 20YL/GY

7

D200 20WT/LG

8

T316 16YL/GY

9

D202 20WT/VT

10

D201 20WT/DG

11

T41 20YL/DB

12

T313 20YL/LG

13

D203 20WT/BR

14

Z905 16BK

C134 (5.7L OFF ROAD) - (HEADLAMP AND

DASH SIDE)

CAV

CIRCUIT

1

T526 16YL/WT

2

T521 20YL/GY

3

T527 20YL/TN

4

T528 16YL/GY

5

-

6

-

DR/DH

8W-80 CONNECTOR PIN-OUTS
