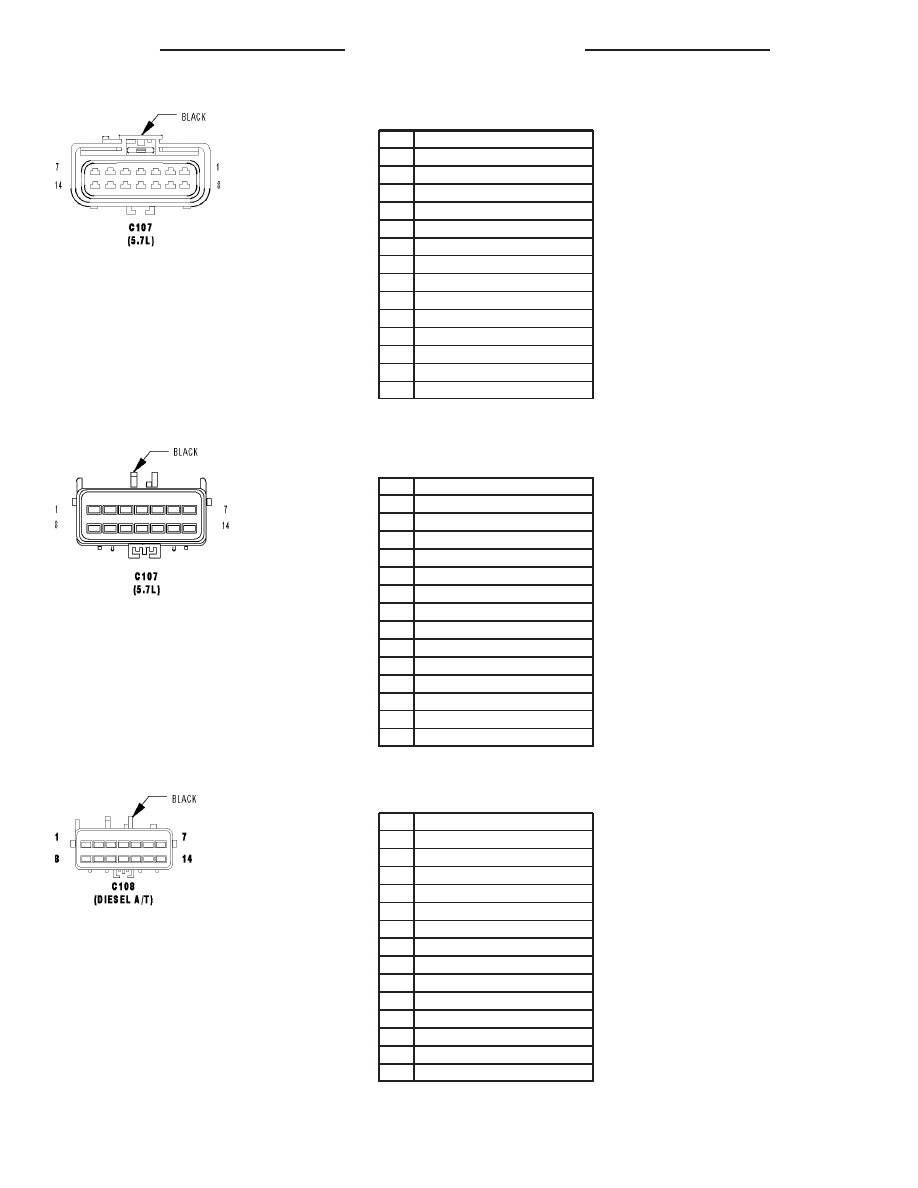

C107 (5.7L) - BLACK (ENGINE SIDE)

CAV

CIRCUIT

1

K900 18DB/DG

2

K1 18VT/BR

3

K21 18DB/LG

4

K922 18BR/DB

5

F856 18YL/PK

6

K447 18TN/YL

7

K342 16BR/WT

8

F855 18PK/YL

9

K2 18VT/OR

10

K122 18BR/DG

11

K22 18BR/OR

12

-

13

K448 18TN/OR

14

K342 16BR/WT

C107 (5.7L) - BLACK (INTAKE AIR FUEL MOD-

ULE SIDE)

CAV

CIRCUIT

1

K900 18DB/DG

2

K1 18VT/BR

3

K21 18DB/LG

4

K922 18BR/DB

5

F856 18YL/PK

6

K447 18TN/YL

7

K342 16BR/WT

8

F855 18PK/YL

9

K2 18VT/OR

10

K122 18BR/DG

11

K22 18BR/OR

12

-

13

K448 18TN/OR

14

K342 16BR/WT

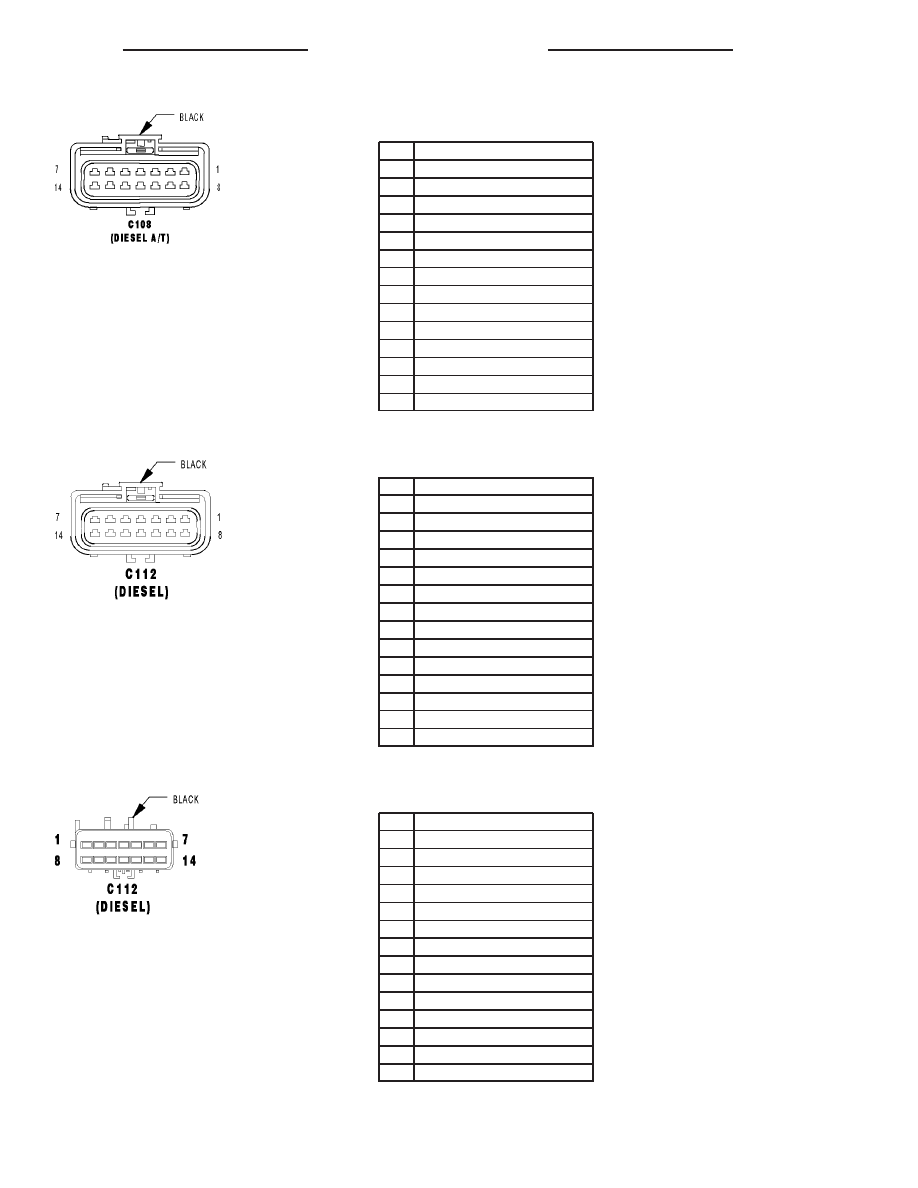

C108 (DIESEL A/T) - BLACK (ENGINE SIDE)

CAV

CIRCUIT

1

T118 18DG

2

T9 18DG/TN

3

T38 18YL/BR

4

T75 18YL/LB

5

T54 18DG/OR

6

T14 18DG/BR

7

T13 18DG/VT

8

K314 18TN/YL

9

K312 18OR

10

K315 18TN/OR

11

-

12

F856 18YL/PK

13

T41 18YL/DB

14

-

8W - 80 - 20

8W-80 CONNECTOR PIN-OUTS

DR/DH

C108 (DIESEL A/T) - BLACK (TRANSMISSION

SIDE)

CAV

CIRCUIT

1

T118 18DG

2

T9 18DG/TN

3

T38 18YL/BR

4

T75 18YL/LB

5

T54 18DG/OR

6

T14 18DG/BR

7

T13 18DG/VT

8

K314 18TN/YL

9

K312 18OR

10

K315 18TN/OR

11

-

12

F856 18YL/PK

13

T41 20YL/DB

14

-

C112 (DIESEL) - BLACK (ENGINE SIDE)

CAV

CIRCUIT

1

C3 18DB/YL

2

A961 14RD

3

K615 18VT/WT

4

K616 18BR/YL

5

K167 18BR/YL

6

K23 18BR/WT

7

K852 18BR/VT

8

K29 18WT/BR

9

K314 18TN/YL (A/T)

10

K315 18TN/OR (A/T)

11

K312 18OR (A/T)

12

K160 18BR/OR

13

K161 18BR/LB

14

F504 18GY/PK

C112 (DIESEL) - BLACK (TRANSMISSION SIDE)

CAV

CIRCUIT

1

C3 18DB/BK

2

A961 14RD

3

K615 18VT/WT

4

K616 18BR/YL

5

K167 18BR/YL

6

K23 18BR/WT

7

K852 18BR/VT

8

K29 18WT/BR

9

K314 18TN/YL (A/T)

10

K315 18TN/OR (A/T)

11

K312 18OR (A/T)

12

K160 18BR/OR

13

K161 18BR/LB

14

F504 18GY/PK

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 21

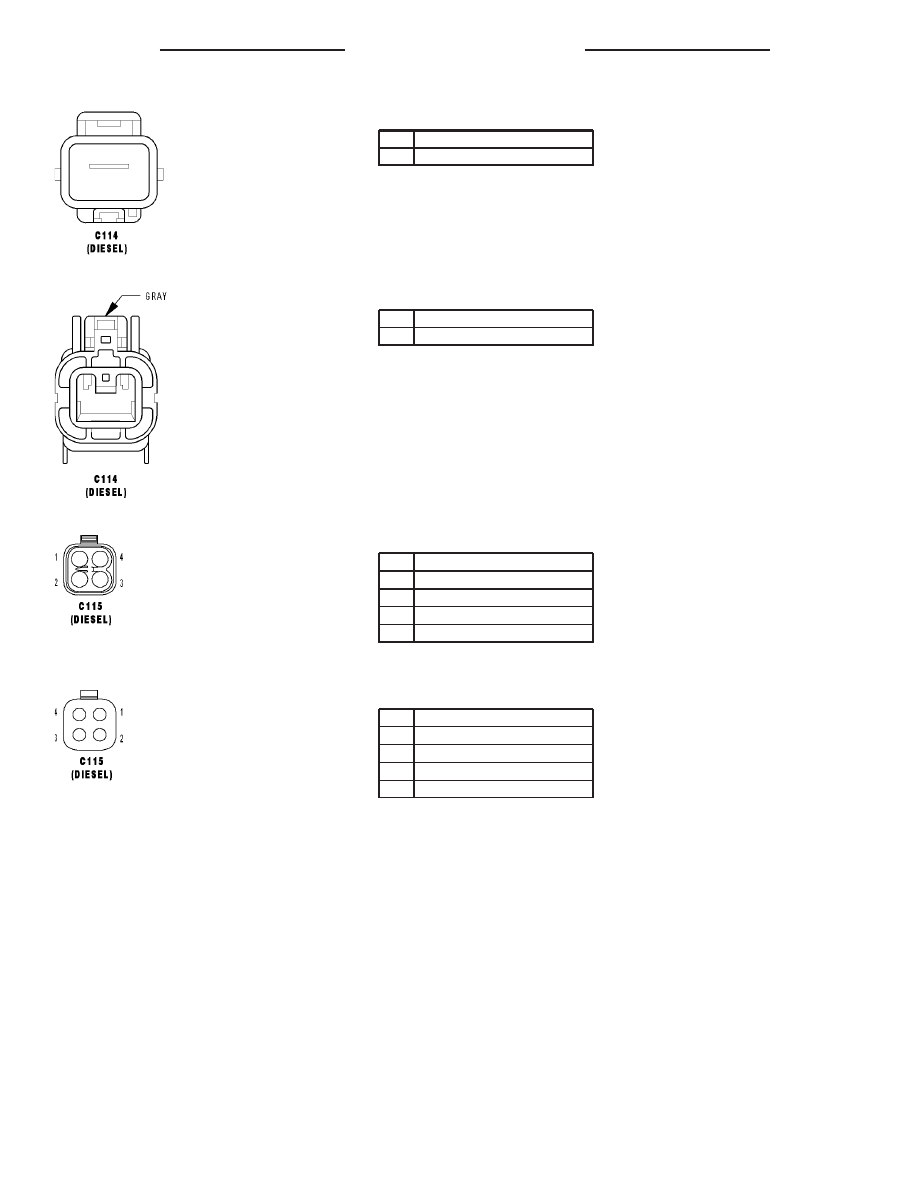

C114 (DIESEL) - (ENGINE SIDE)

CAV

CIRCUIT

1

A209 10RD

C114 (DIESEL) - GRAY (BATTERY SIDE)

CAV

CIRCUIT

1

A209 10RD

C115 (DIESEL) - (ENGINE SIDE)

CAV

CIRCUIT

1

K227 14BR/LG

2

K12 14BR/DB

3

K227 14BR/LG

4

K11 14WT/DB

C115 (DIESEL) - (INJECTOR SIDE)

CAV

CIRCUIT

1

K227 14BK

2

K12 14BK

3

K227 14BK

4

K11 14BK

8W - 80 - 22

8W-80 CONNECTOR PIN-OUTS

DR/DH

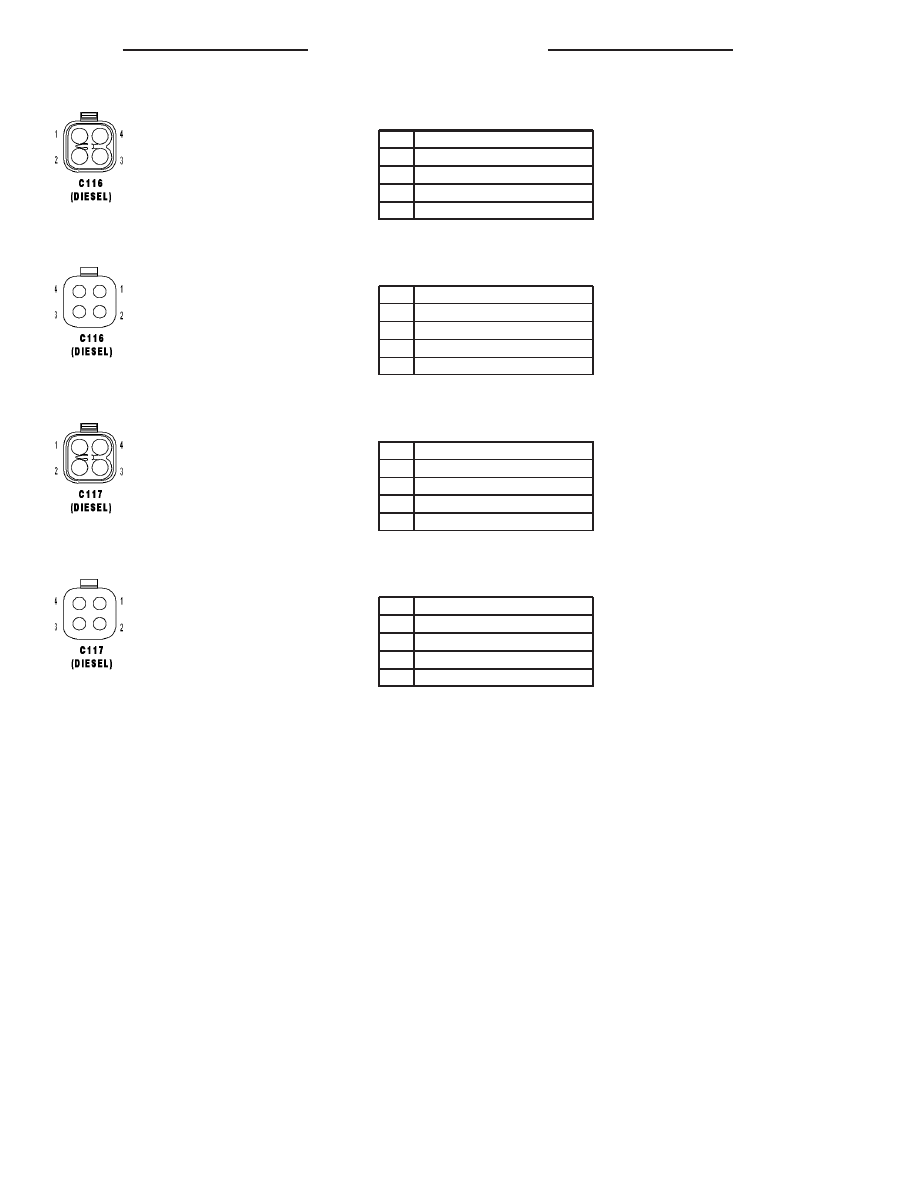

C116 (DIESEL) - (ENGINE SIDE)

CAV

CIRCUIT

1

K229 14TN/PK

2

K14 14BR/TN

3

K227 14BR/LG

4

K13 14TN

C116 (DIESEL) - (INJECTOR SIDE)

CAV

CIRCUIT

1

K229 14BK

2

K14 14BK

3

K227 14BK

4

K13 14BK

C117 (DIESEL) - (ENGINE SIDE)

CAV

CIRCUIT

1

K229 14TN/PK

2

K58 14BR/VT

3

K229 14TN/PK

4

K38 14GY

C117 (DIESEL) - (INJECTOR SIDE)

CAV

CIRCUIT

1

K229 14BK

2

K58 14BK

3

K229 14BK

4

K38 14BK
