Dodge Ram Truck 1500-2500-3500. Manual - part 718

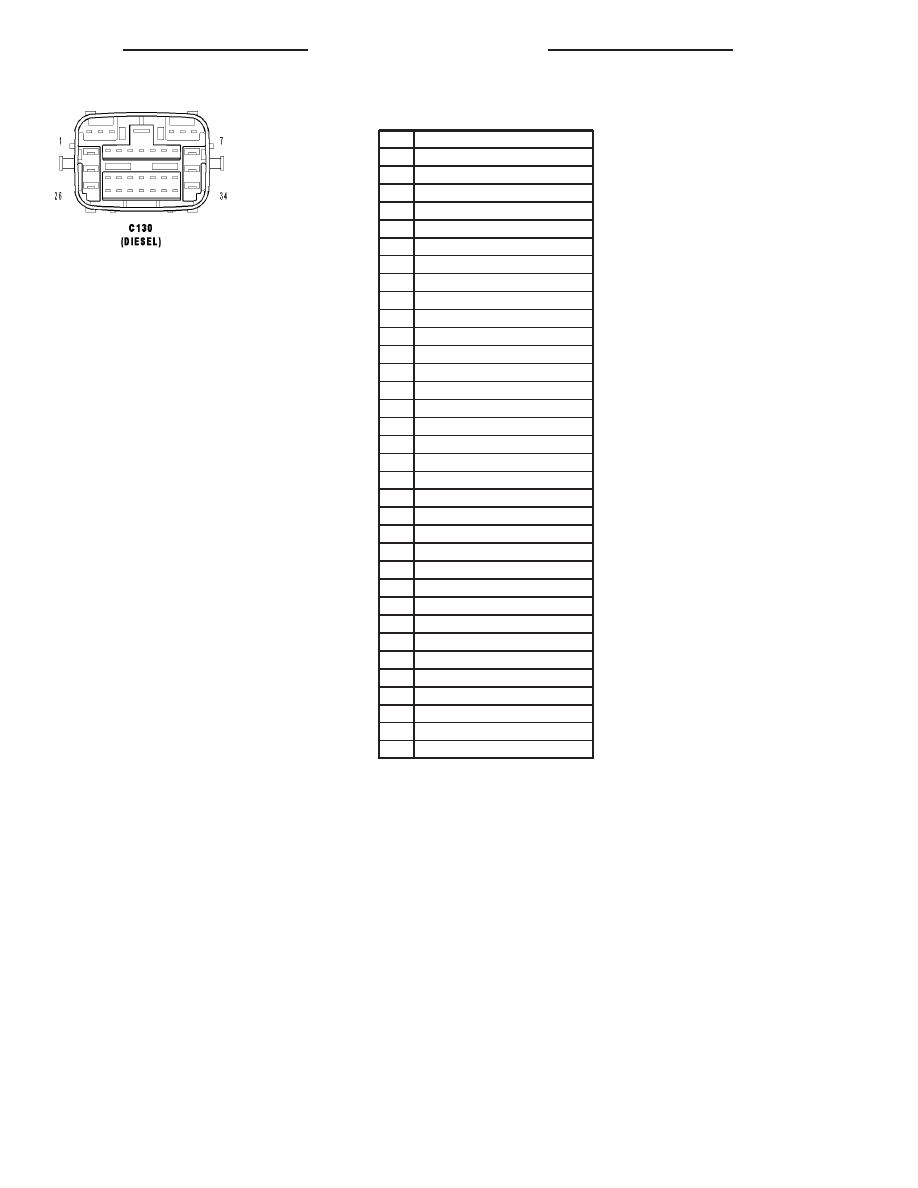

C130 (DIESEL) - (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

C3 20DB/YL

2

V37 20VT

3

V32 20VT/YL

4

A961 14RD

5

K900 20DB/DG

6

K29 20WT/BR

7

K854 20VT/BR

8

-

9

K400 20BR/VT

10

K25 18DB/VT

11

D20 20WT/LG

12

D21 20WT/BR

13

F202 20PK/GY

14

B22 18DG/YL

15

F504 20GY/PK

16

-

17

-

18

B29 20DG/WT

19

N4 20DB/WT

20

K174 18BR/YL

21

C13 20LB/OR

22

D25 20WT/VT

23

K23 20BR/WT

24

K852 20BR/LB

25

-

26

-

27

K167 20BR/YL

28

T6 20DG (A/T)

29

K176 18BR/OR

30

-

31

T515 20YL/DB (A/T)

32

K31 18BR

33

-

34

-

8W - 80 - 24

8W-80 CONNECTOR PIN-OUTS

DR/DH

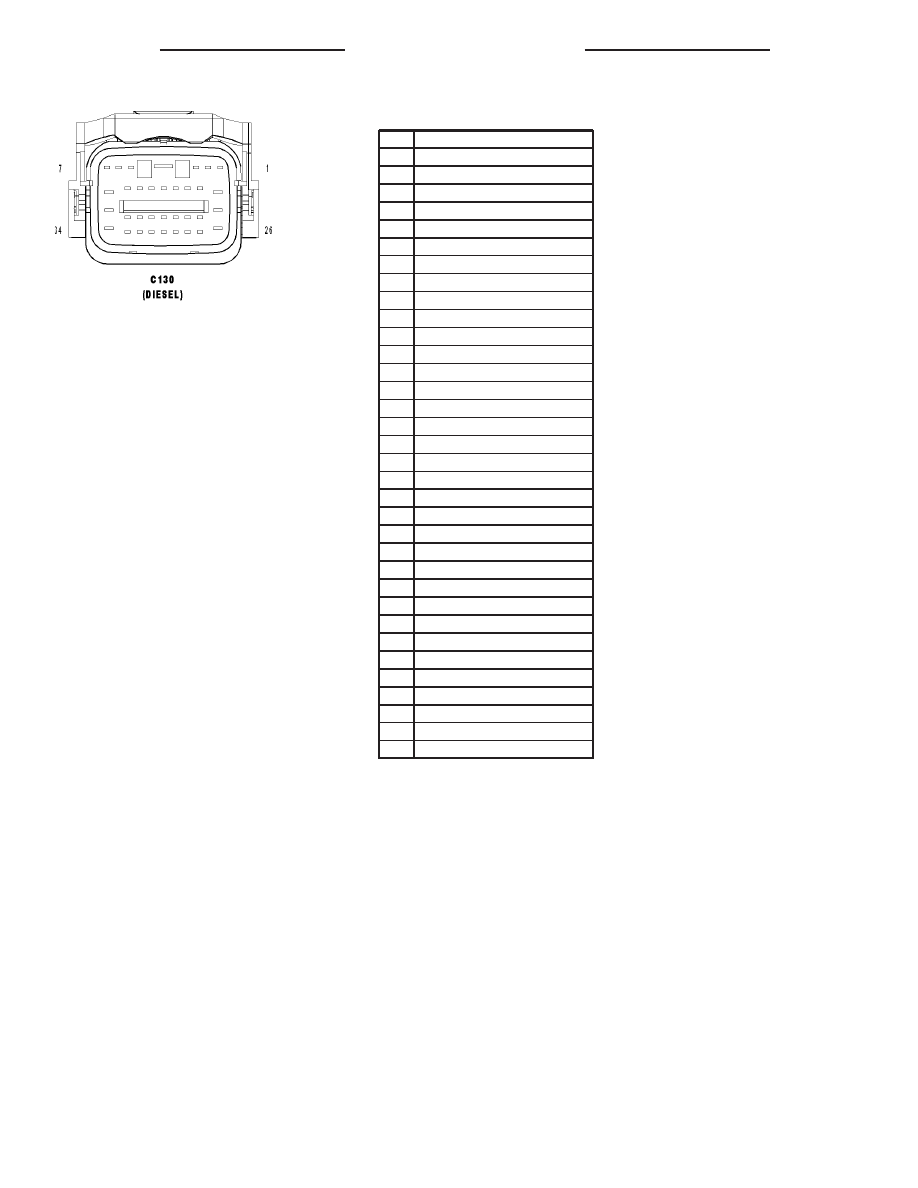

C130 (DIESEL) - (TRANSMISSION SIDE)

CAV

CIRCUIT

1

C3 18DB/YL

2

V37 18VT

3

V32 18VT/YL

4

A961 14RD

5

K900 18DB/DG

6

K29 18WT/BR

7

K854 18VT/OR

8

-

9

K400 18BR/VT

10

K25 18DB/VT

11

D20 18WT/LG

12

D21 18WT/BR

13

F202 18PK/GY

14

B22 18DG/YL

15

F504 18GY/PK

16

-

17

-

18

B29 18DG/WT

19

N4 18DB/WT

20

K174 18BR/YL

21

C13 18LB/OR

22

D25 18WT/VT

23

K23 18VT

24

K852 18BR/VT

25

-

26

-

27

K167 18BR/YL

28

T6 18DG (A/T)

29

K176 18BR/OR

30

-

31

T515 18YL/DB (A/T)

32

K31 18BR

33

-

34

-

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 25

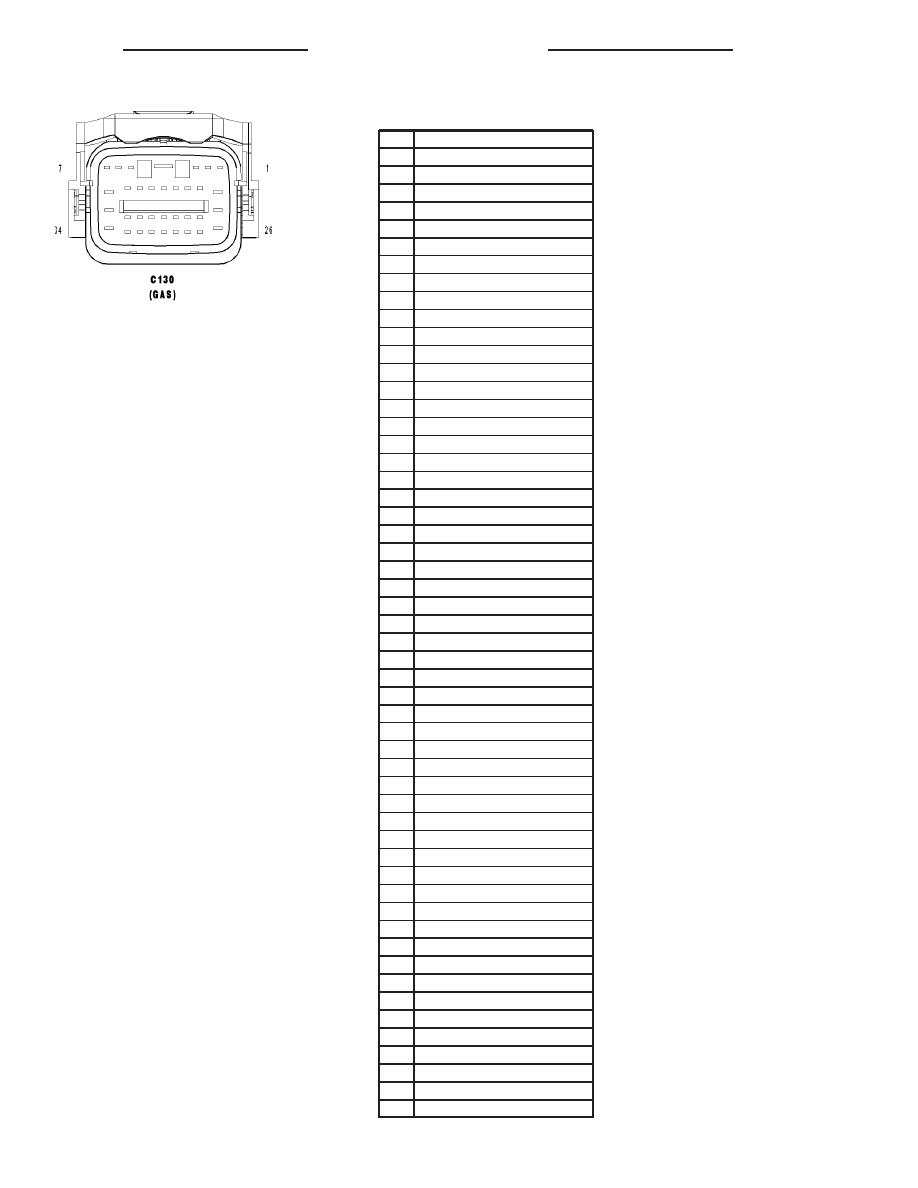

C130 (GAS) - (ENGINE SIDE)

CAV

CIRCUIT

1

D15 18WT/DG (NGC EXCEPT 3.7L/4.7L M/T/SRT A/T)

1

A917 18RD (SRT M/T)

2

D16 18WT/OR (NGC EXCEPT 3.7L/4.7L M/T)

2

K242 18BR/WT (SRT)

3

K66 18DB/WT (5.7L)

4

K342 16BR/WT

5

G31 18VT/LG (NGC)

5

G127 20VT/DB (SRT)

6

K106 18VT/LB

7

K107 18VT/WT

8

L1 18WT/LG

9

T41 20YL/DB (NGC A/T)

9

T41 18YL/DB (SRT A/T)

10

L10 18WT/GY

11

A919 20RD (NGC)

11

A919 16RD (SRT A/T)

12

C3 20DB/YL (NGC)

13

F202 20PK/GY (NGC)

13

F202 18PK/GY (SRT)

14

D20 18WT/LG (3.7L/4.7L)

14

D20 20WT/LG (5.7L)

14

C240 18LB/TN (SRT)

15

D21 18WT/BR (3.7L/4.7L)

15

D21 20WT/BR (5.7L)

16

T16 18YL/OR (A/T)

17

T316 16YL/GY (4.7L A/T ETC)

17

T917 20YL/TN (SRT A/T)

18

T6 18DG (A/T NGC)

18

T117 20DG/YL (SRT A/T)

19

K900 18DB/DG

20

T515 20YL/DB (NGC A/T)

20

T515 18YL/DB (SRT A/T)

21

K399 18BR/GY (NGC)

21

K99 18BR/LG (SRT)

22

B22 20DG/YL (NGC)

22

B22 18DG/YL (SRT)

23

C3 18DB/YL (SRT)

24

D25 20WT/VT (NGC)

24

K344 18BR/GY (SRT)

25

T315 16YL/BR (4.7L A/T ETC)

26

T751 16YL (NGC)

26

K343 16BR/YL (SRT)

27

K299 18BR/WT (NGC)

27

K199 18BR/VT (SRT)

28

D200 20WT/LG (4.7L A/T ETC)

28

F855 18PK/YL (5.7L)

29

D202 20WT/VT (4.7L A/T ETC)

29

B222 20DG/WT (5.7L)

30

D201 20WT/DG (4.7L A/T ETC)

30

F856 18YL/PK (5.7L)

31

T313 20YL/LG (4.7L A/T ETC)

31

Z953 18BK (5.7L M/T MTC OFF ROAD

32

D203 20WT/BR (4.7L A/T ETC)

32

T525 18YL/DB (5.7L OFF ROAD)

33

T885 20YL/GY (4.7L A/T ETC)

33

K77 18BR/WT (NGC MTC)

33

K42 18DB/YL (SRT)

34

F1 16PK/WT (NGC)

8W - 80 - 26

8W-80 CONNECTOR PIN-OUTS

DR/DH

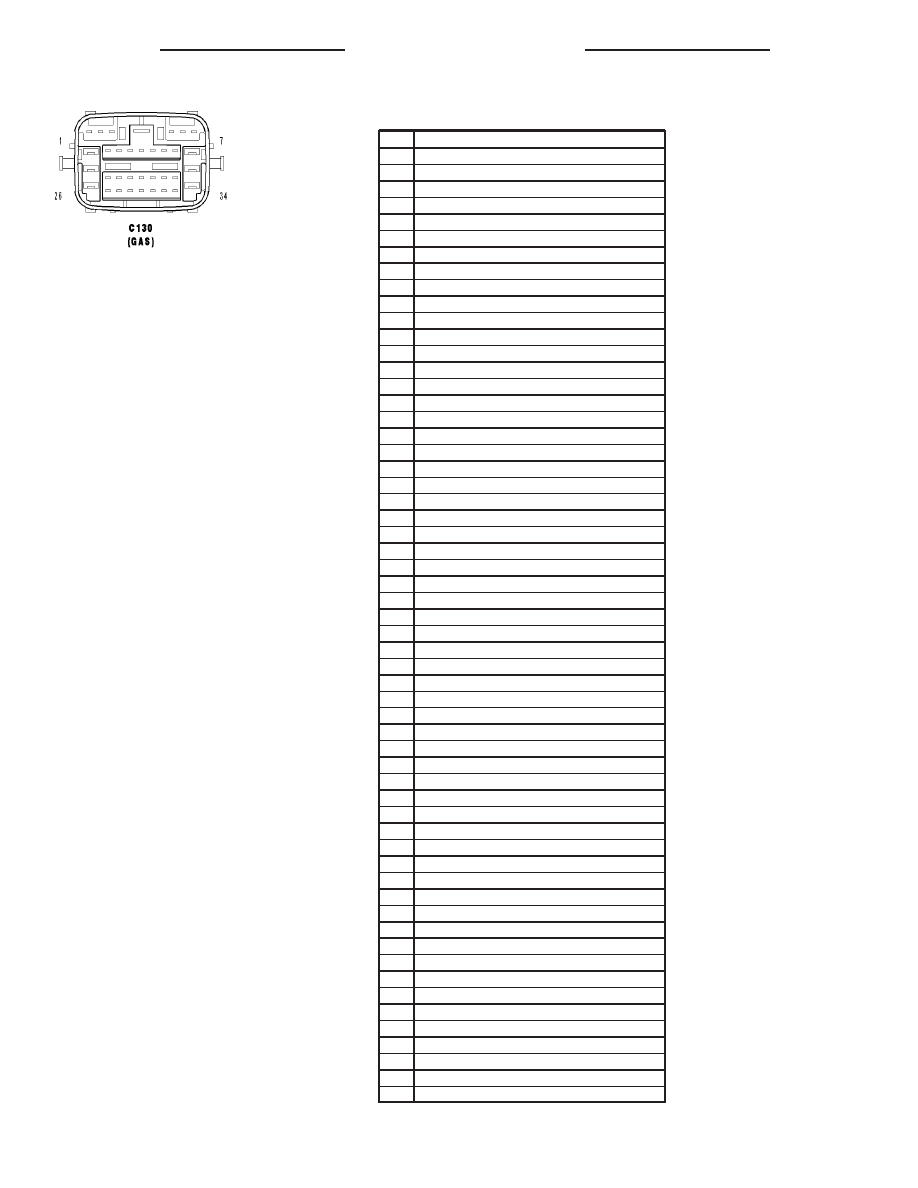

C130 (GAS) - (HEADLAMP AND DASH)

CAV

CIRCUIT

1

D15 18WT/DG (NGC)

1

A917 20RD (SRT)

2

D16 18WT/OR (NGC)

2

K242 18BR/WT (SRT)

3

K66 18DB/WT (5.7L)

4

K342 16BR/WT

5

G31 20VT/LG (NGC)

6

K106 18VT/LB

7

K107 18VT/WT

8

L1 18WT/LG

9

T41 20YL/DB (NGC)

9

T41 18YL/DB (SRT)

10

L10 18WT/GY

11

A919 20RD (NGC)

11

A919 16RD (SRT)

12

C3 20DB/YL (NGC)

13

F202 20PK/GY (NGC)

13

F202 18PK/GY (SRT)

14

D20 20WT/LG (NGC)

14

C240 18LB/TN (SRT)

15

D21 20WT/BR (NGC)

15

K125 18BR/DG (SRT)

16

T16 18YL/OR

17

T917 20YL/TN (SRT)

18

T6 20DG (NGC)

18

T117 20DG/YL (SRT)

19

K900 20DB/DG (NGC)

19

K900 18DB/LG (SRT)

20

T515 20YL/DB (NGC)

20

T515 18YL/DB (SRT)

21

K399 18BR/GY (NGC)

21

K99 18BR/LG (SRT)

22

B22 18DG/YL (NGC)

22

B22 20DG/YL (SRT)

23

C3 18DB/YL (SRT)

24

D25 20WT/VT (NGC)

24

K344 18BR/GY (SRT)

25

T315 16YL/BR (4.7L 4X4)

26

T751 16YL (NGC)

26

K343 16BR/YL (SRT)

27

K299 18BR/WT (NGC)

27

K199 18BR/VT (SRT)

28

D200 20WT/LG (4.7L 4X4)

28

F855 20PK/YL (5.7L)

29

D202 20WT/VT (4.7L 4X4)

29

B222 18DG/WT (5.7L)

30

D201 20WT/DG (4.7L 4X4)

30

F856 20YL/PK (5.7L)

31

T313 20YL/DG (4.7L 4X4)

31

Z953 20BK (5.7L OFF ROAD)

32

D203 20WT/BR (4.7L 4X4)

32

T525 20YL/DB (5.7L OFF ROAD)

33

K77 18BR/WT (NGC MTC)

34

F1 16PK/WT (NGC)

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 27
