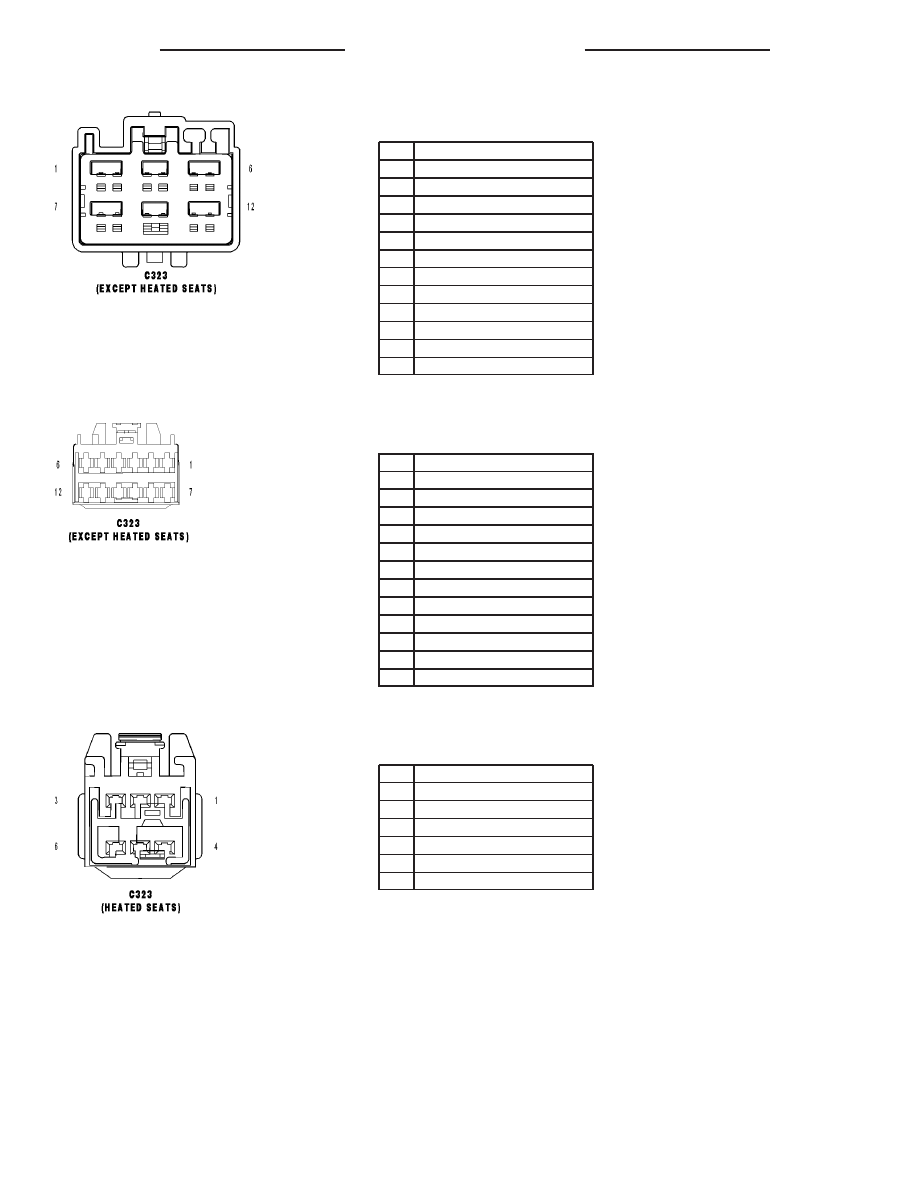

C323 (EXCEPT HEATED SEATS) - (PASSENGER

SEAT SIDE)

CAV

CIRCUIT

1

P18 12LG/DG

2

P14 12LG/OR

3

P10 12LG/TN

4

P12 12LG/YL

5

P16 12LG/BR

6

P20 12LG/LB

7

P104 12LG

8

P106 12LG/WT

9

A210 12OR/RD

10

Z939 14BK

11

-

12

-

C323 (EXCEPT HEATED SEATS) - (PASSENGER

SEAT SWITCH SIDE)

CAV

CIRCUIT

1

P18 12LG/DG

2

P14 12LG/OR

3

P10 12LG/TN

4

P12 12LG/YL

5

P16 12LG/BR

6

P20 12LG/LB

7

P104 12LG

8

P106 12LG/WT

9

A210 12OR/RD

10

Z939 14BK

11

-

12

-

C323 (HEATED SEATS) - (PASSENGER SEAT

SIDE)

CAV

CIRCUIT

1

P104 12LG

2

P106 12LG/WT

3

A210 12OR/RD

4

Z939 14BK

5

-

6

-

8W - 80 - 52

8W-80 CONNECTOR PIN-OUTS

DR/DH

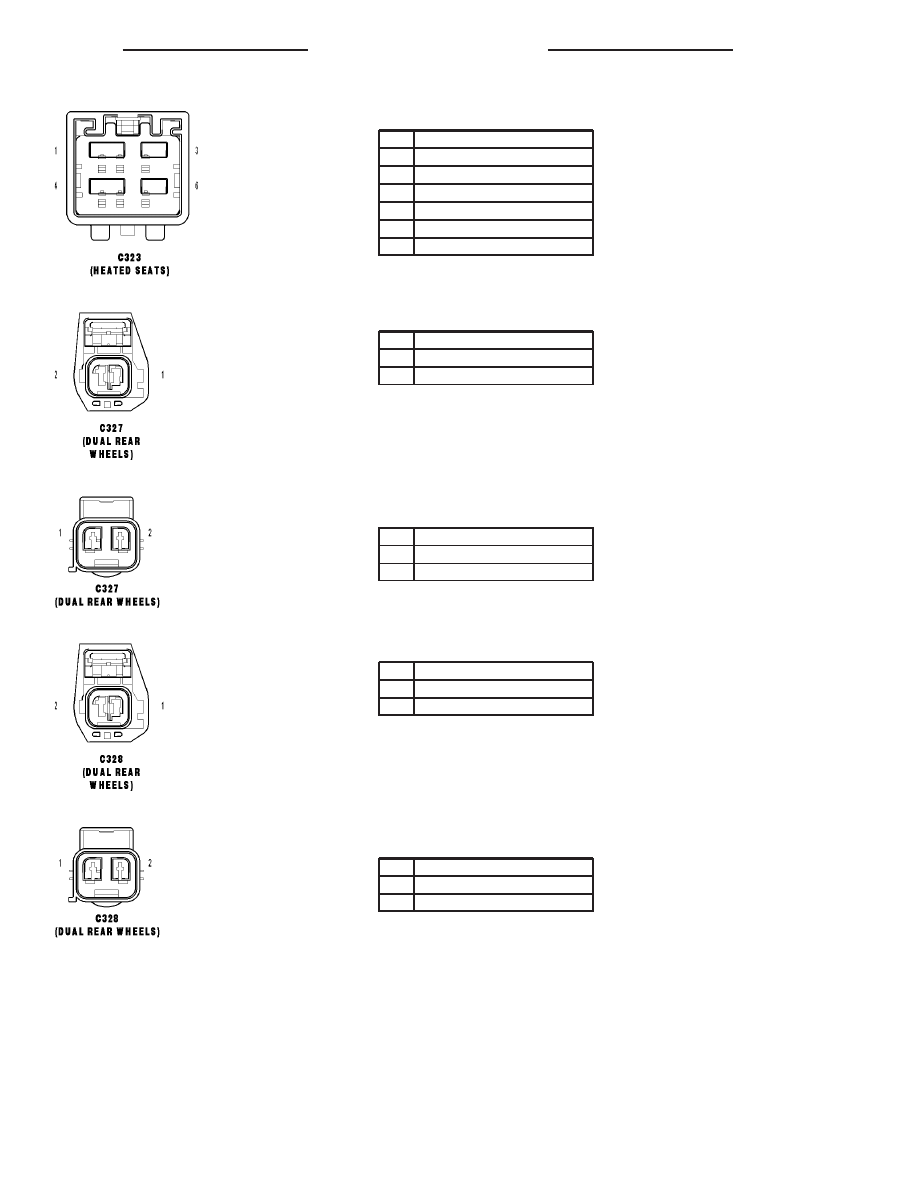

C323 (HEATED SEATS) - (SEAT JUMPER SIDE)

CAV

CIRCUIT

1

P104 12LG

2

P106 12LG/WT

3

A210 12OR/RD

4

Z939 14BK

5

-

6

-

C327 (DUAL REAR WHEELS) - (CHASSIS SIDE)

CAV

CIRCUIT

1

L7 18WT/YL

2

Z948 20BK

C327 (DUAL REAR WHEELS) - (DRW LAMP

SIDE)

CAV

CIRCUIT

1

L7 18WT/YL

2

Z947 18BK

C328 (DUAL REAR WHEELS) - (CHASSIS SIDE)

CAV

CIRCUIT

1

L70 18WT/GY

2

Z948 20BK

C328 (DUAL REAR WHEELS) - (DRW LAMP

SIDE)

CAV

CIRCUIT

1

L70 18WT/YL

2

Z948 18BK

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 53

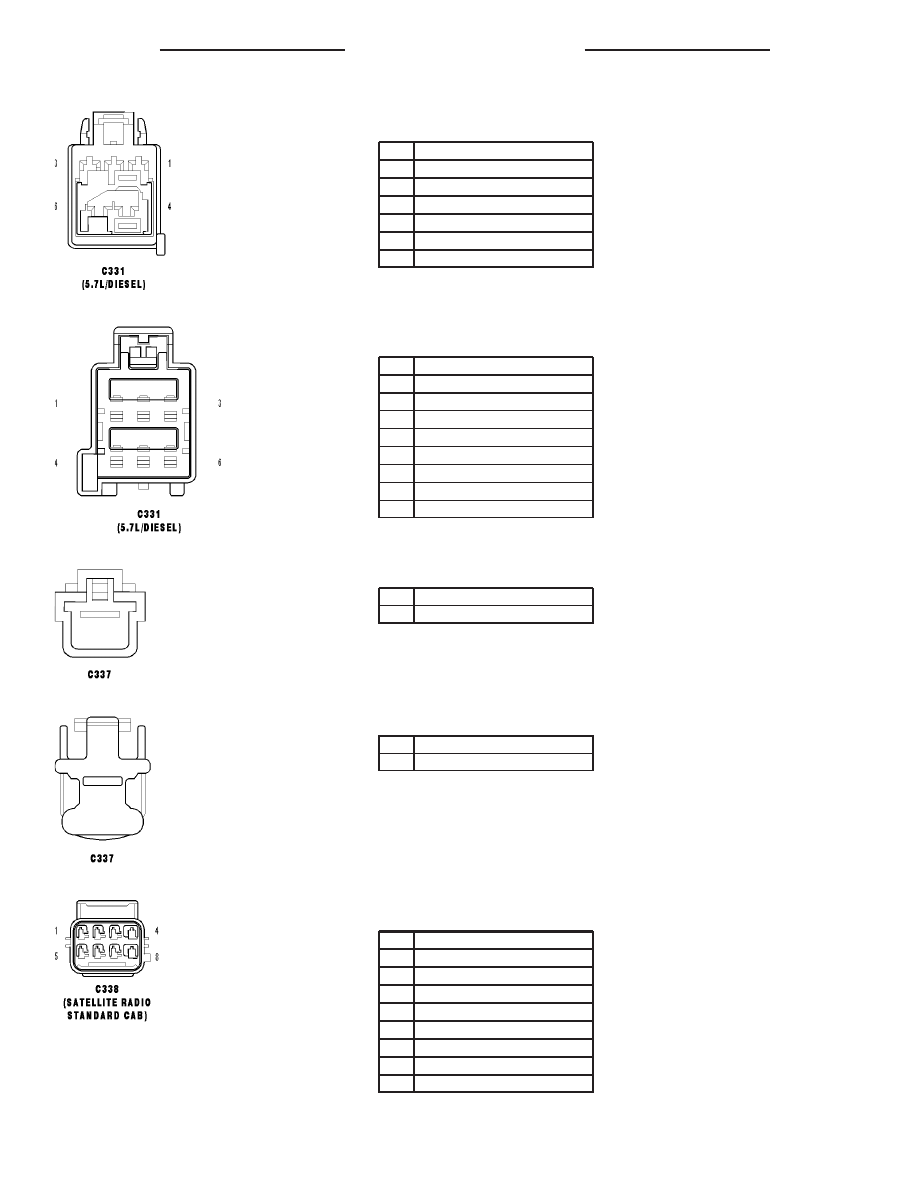

C331 (5.7L/DIESEL) - (ETC PEDAL JUMPER

SIDE)

CAV

CIRCUIT

1

K29 20WT/BR

2

F856 20YL/PK

3

F855 20PK/YL

4

K400 20BR/VT

5

K23 20BR/WT

6

K167 20BR/YL

C331 (5.7L/DIESEL) - (HEADLAMP AND DASH

SIDE)

CAV

CIRCUIT

1

K29 20WT/BR

2

F856 20YL/PK (5.7L)

2

K854 20VT/BR (DIESEL)

3

F855 20PK/YL (5.7L)

3

K852 20BR/LB (DIESEL)

4

K400 20BR/VT

5

K23 20BR/WT

6

K167 20BR/YL

C337 - (BODY SIDE)

CAV

CIRCUIT

1

C15 16BK

C337 - (ELECTRIC BACKLIGHT SIDE)

CAV

CIRCUIT

1

C15 16DB/WT

C338 (SATELLITE RADIO STANDARD CAB) -

(BODY SIDE)

CAV

CIRCUIT

1

X160 18GY/YL

2

X211 18YL/GY

3

Z966 18BK

4

X17 18DG/OR

5

D25 20WT/VT

6

D112 18WT/OR

7

X917 18DG

8

X16 18DG/YL

8W - 80 - 54

8W-80 CONNECTOR PIN-OUTS

DR/DH

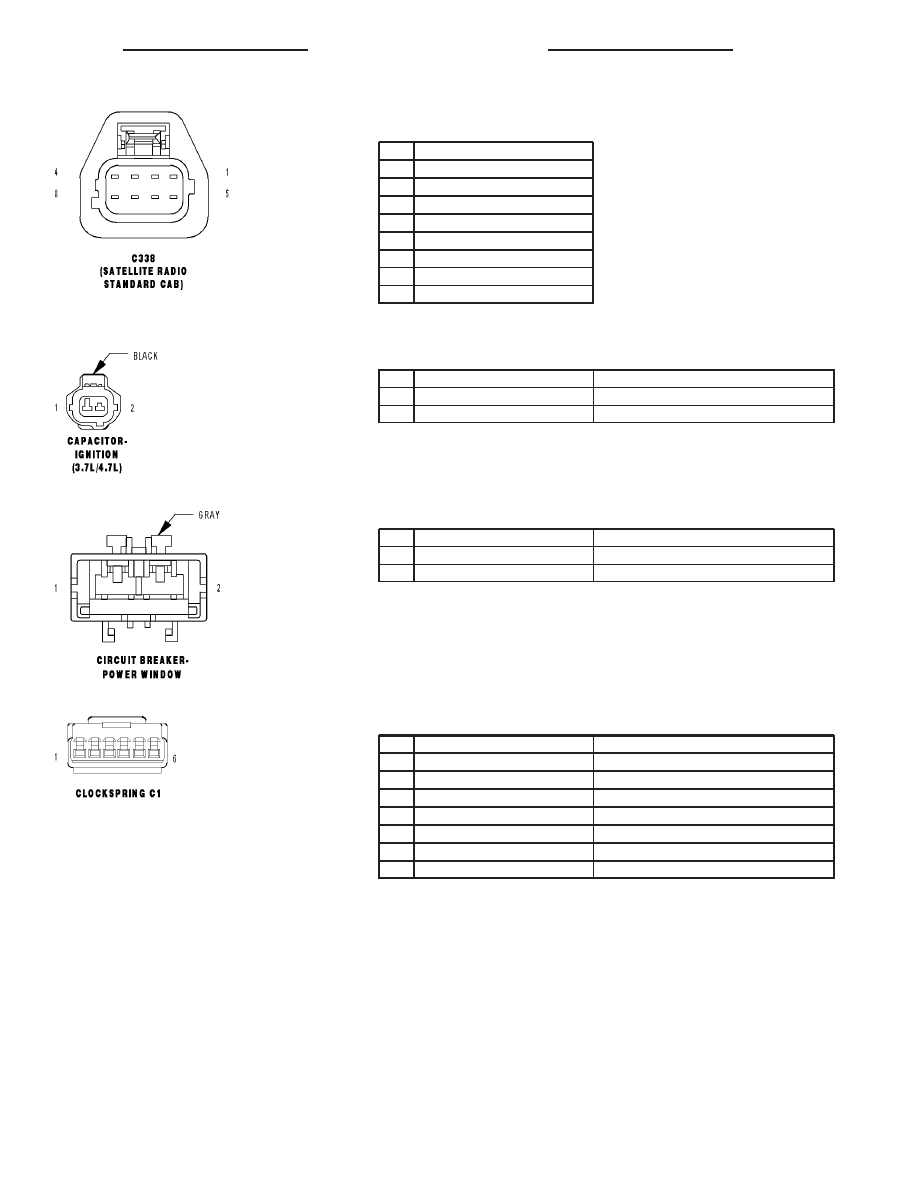

C338 (SATELLITE RADIO STANDARD CAB) -

(SDARS JUMPER SIDE)

CAV

CIRCUIT

1

X160 20GY/YL

2

X211 20GY/YL

3

Z966 20BK

4

X17 20GY/YL

5

D25 20GY/YL

6

D112 20GY/YL

7

X917 20GY/YL

8

X16 20GY/YL

CAPACITOR-IGNITION (3.7L/4.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

ASD RELAY OUTPUT

2

-

-

CIRCUIT BREAKER-POWER WINDOW - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

A991 10RD

FUSED B(+)

2

A310 10RD/LB

FUSED B(+)

CLOCKSPRING C1 - 6 WAY

CAV

CIRCUIT

FUNCTION

1

Z909 20BK (PREMIUM)

GROUND

2

X20 20GY/WT (PREMIUM)

RADIO CONTROL MUX

3

V38 20VT/OR (EXCEPT SRT)

S/C SWITCH NO. 2 SIGNAL

4

V37 20VT

S/C SWITCH NO. 1 SIGNAL

5

V937 20VT/BR (EXCEPT SRT)

S/C SWITCH RETURN

5

K900 20DB/DG (SRT)

SENSOR GROUND

6

X3 20DG/VT

HORN SWITCH SENSE

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 55
