Dodge Ram Truck 1500-2500-3500. Manual - part 728

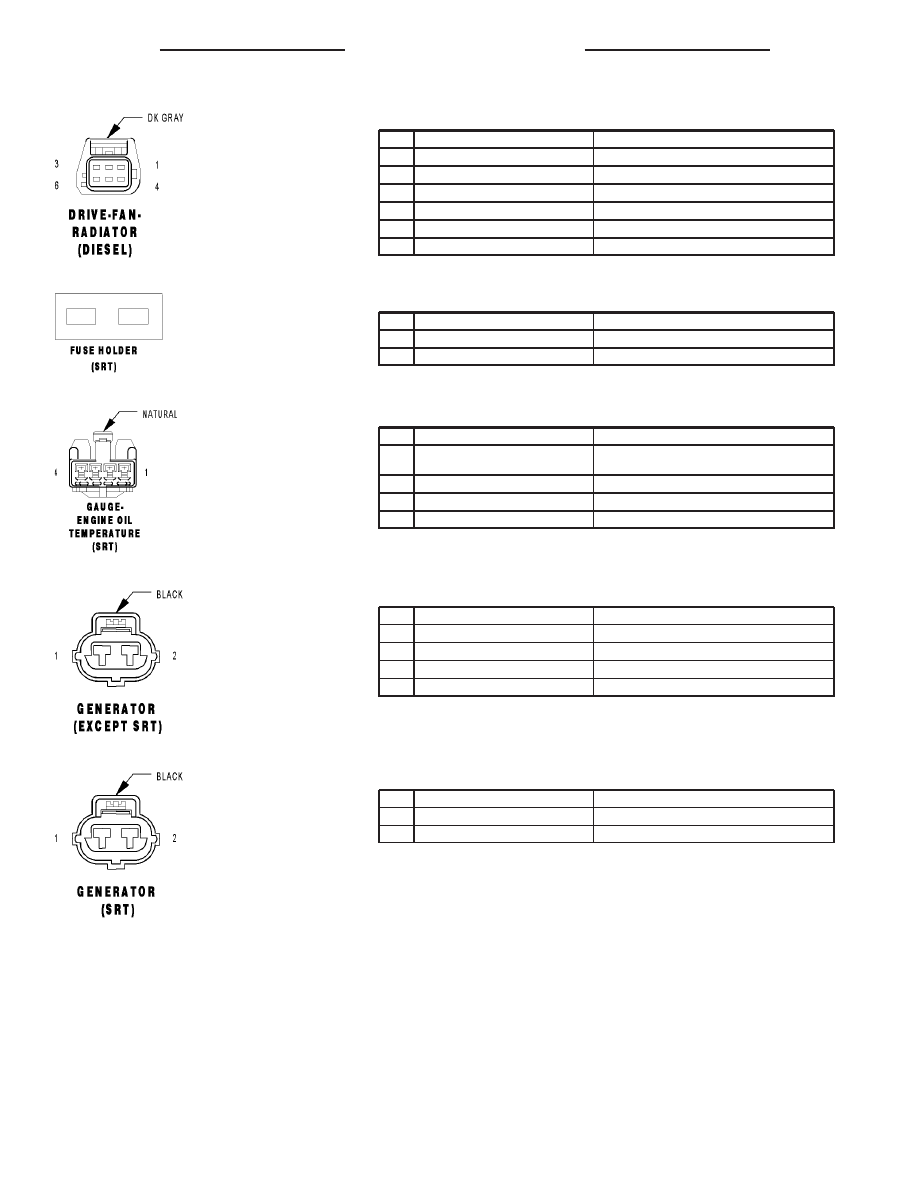

DRIVE-FAN-RADIATOR (DIESEL) - DK GRAY 6 WAY

CAV

CIRCUIT

FUNCTION

1

K160 18BR/OR

FAN CLUTCH CONTROL

2

K690 18DG/YL

SENSOR GROUND

3

K161 18BR/LB

FAN SPEED SENSOR

4

-

-

5

K668 18LG

5 VOLT SUPPLY

6

F504 18GY/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

FUSE HOLDER (SRT) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

F988 18PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

2

F982 12PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

GAUGE-ENGINE OIL TEMPERATURE (SRT) - NATURAL 4 WAY

CAV

CIRCUIT

FUNCTION

1

E10 20OR/DG

ENGINE OIL TEMPERATURE GAUGE ILLUMINATION
DRIVER

2

G127 20VT/DB

OIL TEMPERATURE GAUGE SIGNAL

3

F21 20PK/DG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

4

Z1 18BK

GROUND

GENERATOR (EXCEPT SRT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z816 18BK (DIESEL)

GROUND

1

K20 18BR/GY (NGC)

GEN FIELD CONTROL

2

K20 18BR/GY (DIESEL)

GEN FIELD CONTROL

2

Z20 18BR/BK (NGC)

GROUND

GENERATOR (SRT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K125 18BR/DG

GENERATOR SOURCE

2

K20 18BR/GY

GEN FIELD CONTROL

8W - 80 - 64

8W-80 CONNECTOR PIN-OUTS

DR/DH

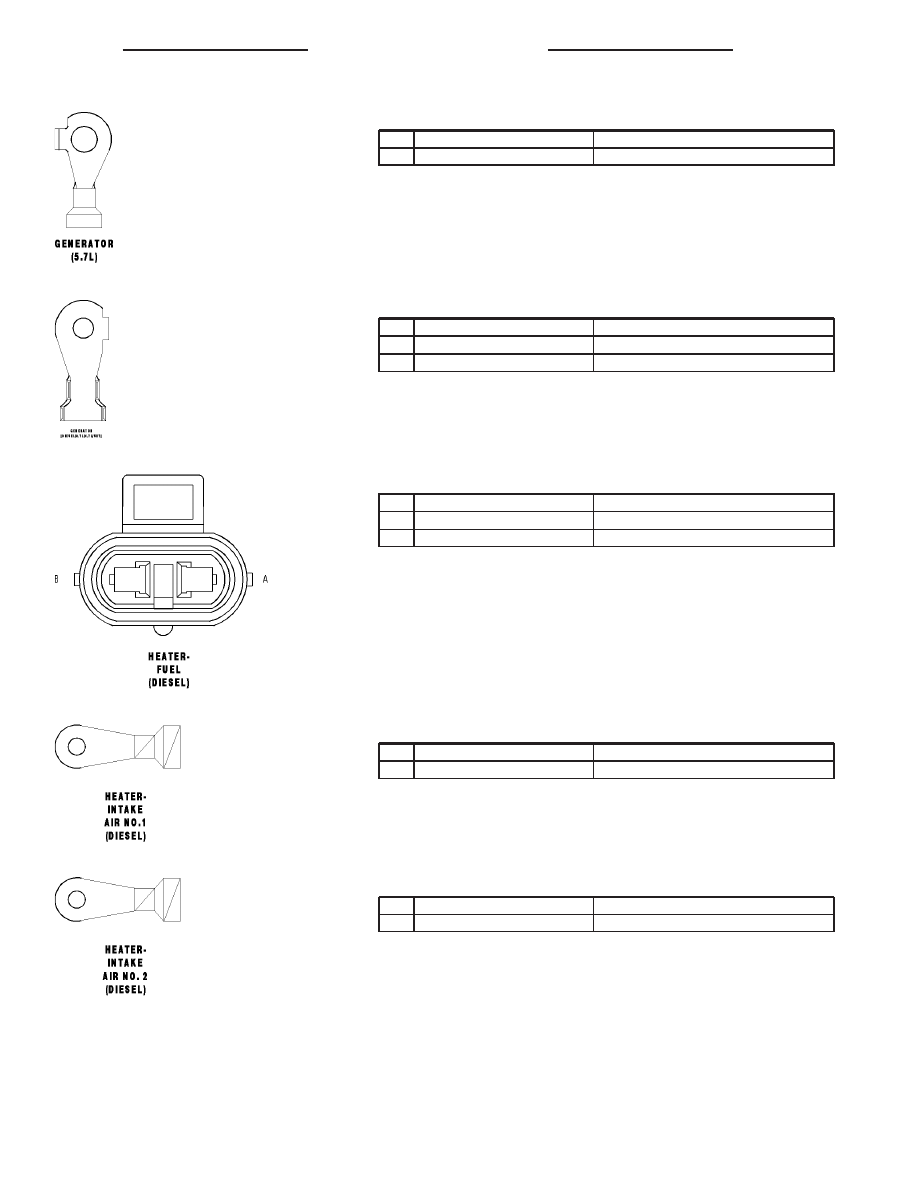

GENERATOR (5.7L) - 1 WAY

CAV

CIRCUIT

FUNCTION

1

A11 04 BR/RD

B(+)

GENERATOR (DIESEL/3.7L/4.7L/SRT) - 1 WAY

CAV

CIRCUIT

FUNCTION

1

A11 04BR/RD (EXCEPT SRT)

B(+)

1

A11 08LB (SRT)

B(+)

HEATER-FUEL (DIESEL) - 2 WAY

CAV

CIRCUIT

FUNCTION

A

Z816 14BK

GROUND

B

A961 14RD

FUEL HEATER RELAY OUTPUT

HEATER-INTAKE AIR NO. 1 (DIESEL) - 1 WAY

CAV

CIRCUIT

FUNCTION

1

A122 6BK

INTAKE AIR HEATER NO. 1 RELAY OUTPUT

HEATER-INTAKE AIR NO. 2 (DIESEL) - 1 WAY

CAV

CIRCUIT

FUNCTION

1

A58 6BK

INTAKE AIR HEATER NO. 2 RELAY OUTPUT

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 65

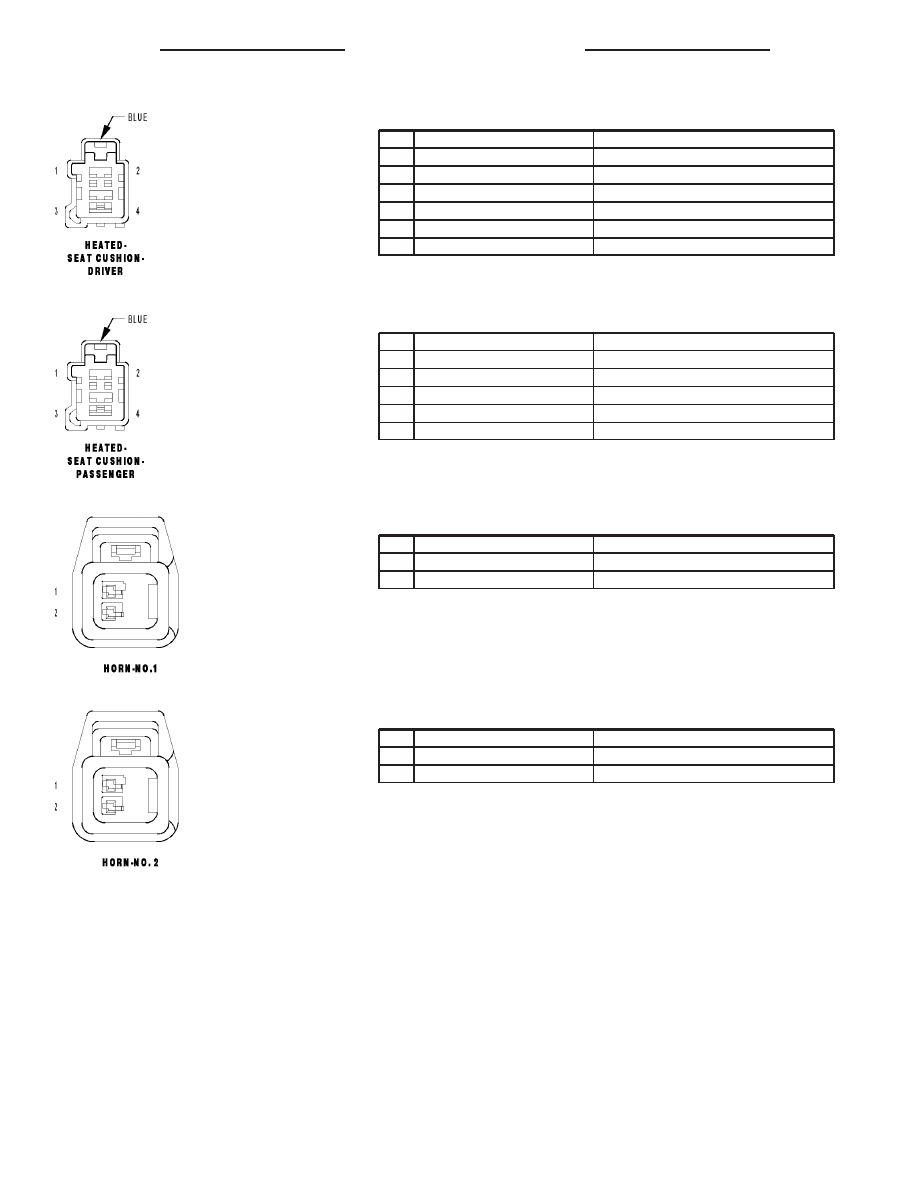

HEATER-SEAT CUSHION-DRIVER - BLUE 4 WAY

CAV

CIRCUIT

FUNCTION

1

P187 18LG/BR

DRIVER SEAT HEATER SUPPLY

2

Z939 20BK (EXCEPT SRT)

GROUND

2

Z939 18BK (SRT)

GROUND

3

P53 20LG/OR (EXCEPT SRT)

DRIVER SEAT TEMPERATURE SENSOR SIGNAL

3

P53 20LG (SRT)

DRIVER SEAT TEMPERATURE SENSOR SIGNAL

4

P89 20LG/OR

SEAT TEMPERATURE SENSOR SUPPLY

HEATER-SEAT CUSHION-PASSENGER - BLUE 4 WAY

CAV

CIRCUIT

FUNCTION

1

P188 18LG/VT

PASSENGER SEAT HEATER SUPPLY

2

Z939 20BK (EXCEPT SRT)

GROUND

2

Z939 18BK (SRT)

GROUND

3

P54 20OR/LG

PASSENGER SEAT TEMPERATURE SENSOR SUPPLY

4

P89 20LG/OR

SEAT TEMPERATURE SENSOR SUPPLY

HORN-NO. 1 - 2 WAY

CAV

CIRCUIT

FUNCTION

1

X2 18DG/OR

HORN RELAY OUTPUT

2

Z298 18 BK/DB

GROUND

HORN-NO. 2 - 2 WAY

CAV

CIRCUIT

FUNCTION

1

X2 18DG/OR

HORN RELAY OUTPUT

2

Z299 18BK/OR

GROUND

8W - 80 - 66

8W-80 CONNECTOR PIN-OUTS

DR/DH

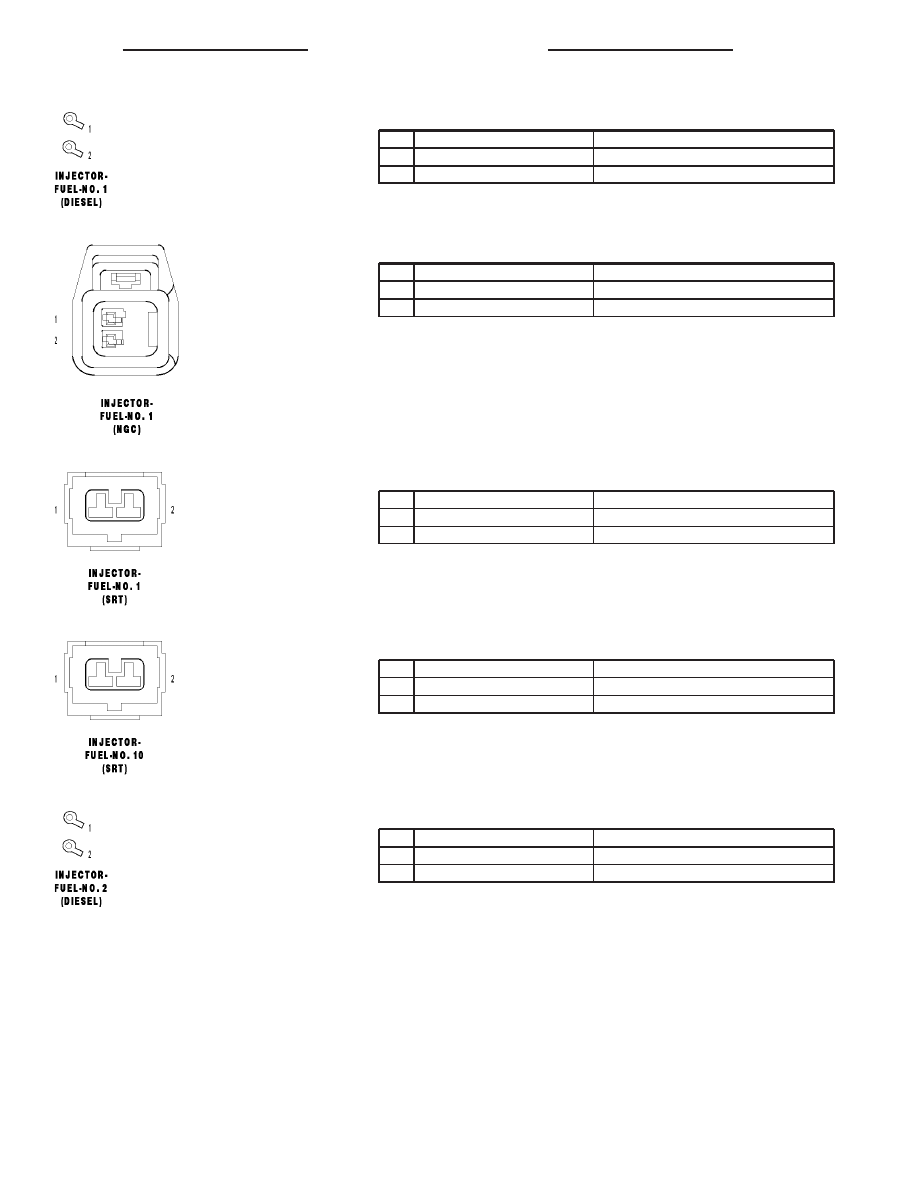

INJECTOR-FUEL-NO. 1 (DIESEL) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K227 14BK

INJECTOR HIGH SIDE DRIVER-BANK 1

2

K11 14BK

INJECTOR CONTROL NO. 1

INJECTOR-FUEL-NO. 1 (NGC) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K11 18BR/YL

INJECTOR CONTROL NO. 1

2

K342 16BR/WT

ASD RELAY OUTPUT

INJECTOR-FUEL-NO. 1 (SRT) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K11 18BR/YL

INJECTOR CONTROL NO. 1

2

K342 16BR/WT

ASD RELAY OUTPUT

INJECTOR-FUEL-NO. 10 (SRT) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K116 18BR/WT

INJECTOR CONTROL NO. 10

2

K342 16BR/WT

ASD RELAY OUTPUT

INJECTOR-FUEL-NO. 2 (DIESEL) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K227 14BK

INJECTOR HIGH SIDE DRIVER-BANK 1

2

K12 14BK

INJECTOR CONTROL NO. 2

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 67
