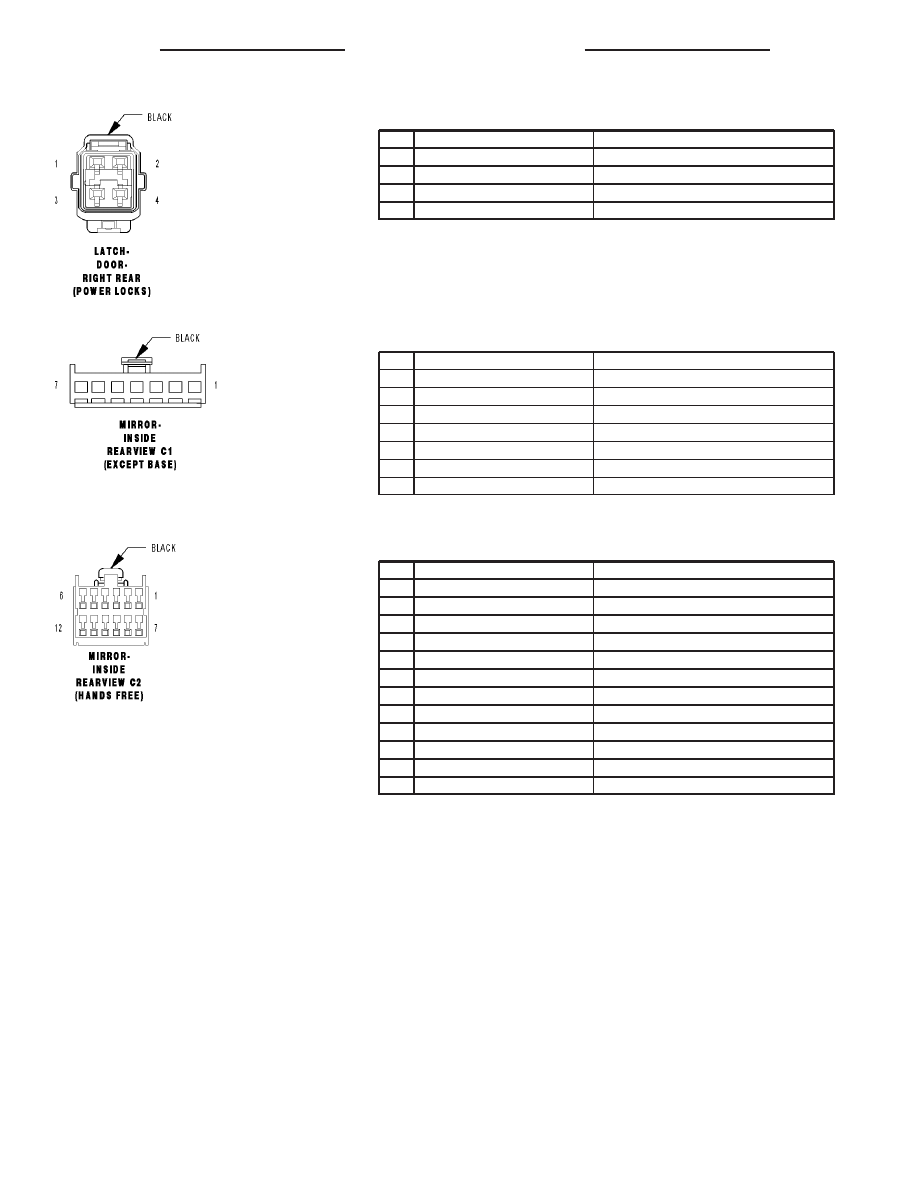

LATCH-DOOR-RIGHT REAR (POWER LOCKS) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G76 20VT/GY

RIGHT REAR DOOR AJAR SWITCH SENSE

2

Z72 20LG/BK

GROUND

3

G778 18TN/OR

DOOR UNLOCK DRIVER RIGHT DOORS

4

P392 18LG

DOOR LOCK DRIVER RIGHT DOORS

MIRROR-INSIDE REARVIEW C1 (EXCEPT BASE) - BLACK 7 WAY

CAV

CIRCUIT

FUNCTION

1

F21 20PK/DG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

2

Z944 20BK

GROUND

3

L1 20WT/LG

BACKUP LAMP FEED

4

-

-

5

-

-

6

-

-

7

-

-

MIRROR-INSIDE REARVIEW C2 (HANDS FREE) - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

X722 20LB/DG

MICROPHONE 2 IN (+)

5

-

-

6

X712 20DG/LB

MICROPHONE 1 IN (+)

7

X793 20DG/YL

MICROPHONE FEED

8

-

-

9

X730 20GY/YL

VOICE RECOGNITION/PHONE SWITCH SIGNAL

10

-

-

11

X835 20OR/GY

SENSOR GROUND

12

X792 20LB/DG

MICROPHONE IN (-)

8W - 80 - 80

8W-80 CONNECTOR PIN-OUTS

DR/DH

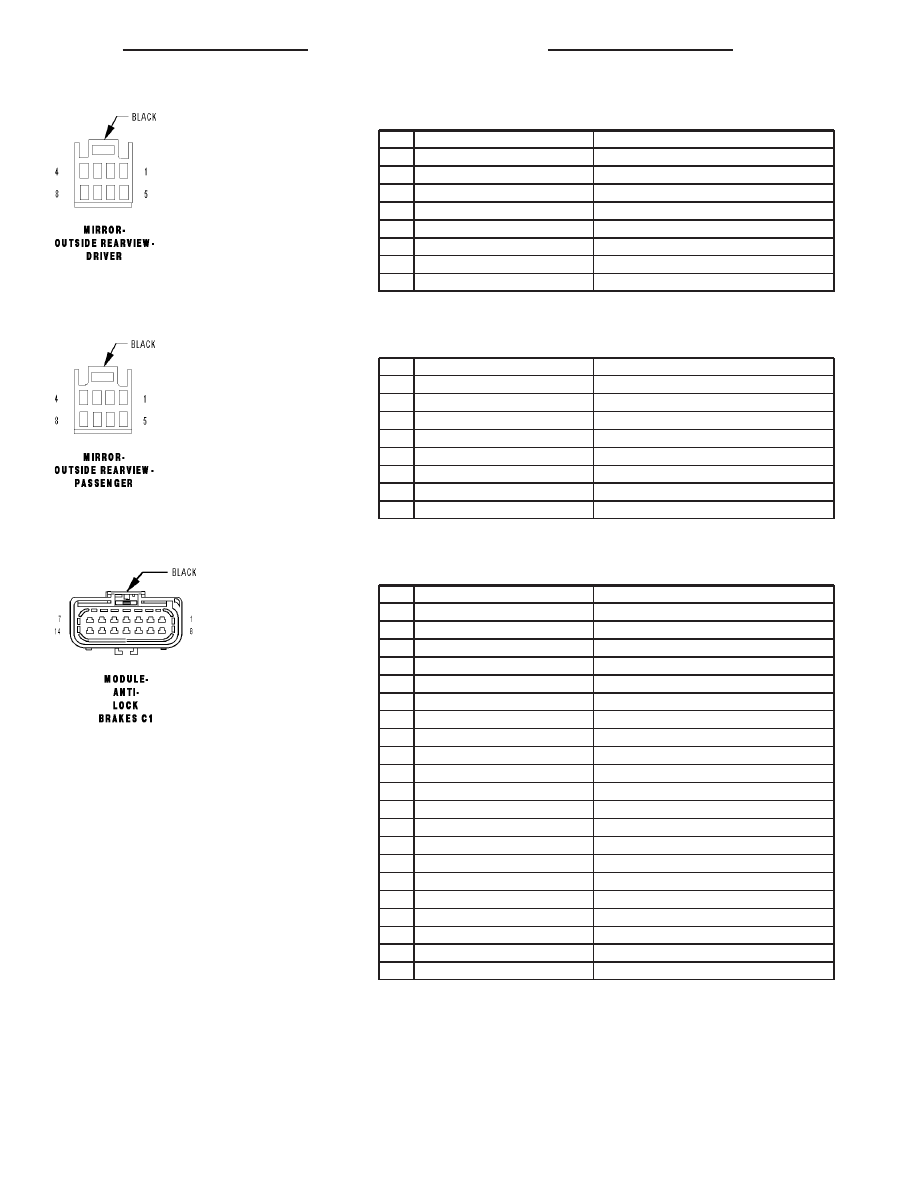

MIRROR-OUTSIDE REARVIEW-DRIVER - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

C16 18DB/GY

HEATED MIRROR RELAY OUTPUT

2

P195 18LG/YL

LEFT MIRROR COMMON DRIVER (RIGHT/DOWN)

3

P75 18TN/LG

LEFT MIRROR LEFT DRIVER

4

P71 18TN/DG

LEFT MIRROR UP DRIVER

5

Z461 20BK/DG

GROUND

6

-

-

7

-

-

8

-

-

MIRROR-OUTSIDE REARVIEW-PASSENGER - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

C16 18DB/GY

HEATED MIRROR RELAY OUTPUT

2

P195 18LG/YL

LEFT MIRROR COMMON DRIVER (RIGHT/DOWN)

3

P74 18TN/OR

RIGHT MIRROR LEFT DRIVER

4

P72 18TN/GY

RIGHT MIRROR UP DRIVER

5

Z216 20BK/DB

GROUND

6

-

-

7

-

-

8

-

-

MODULE-ANTI-LOCK BRAKES C1 - BLACK 14 WAY

CAV

CIRCUIT

FUNCTION

1

B4 18DG/GY (EXCEPT SRT)

REAR WHEEL SPEED SENSOR (+)

1

B4 20DG/GY (SRT)

REAR WHEEL SPEED SENSOR (+)

2

B222 18DG/WT (5.7L)

VEHICLE SPEED SIGNAL NO. 2

3

D25 18WT/VT (EXCEPT SRT)

PCI BUS

3

D25 20WT/VT (SRT)

PCI BUS

4

F500 18DG/PK (EXCEPT SRT)

FUSED IGNITION SWITCH OUTPUT (RUN)

4

F500 20DG/PK (SRT)

FUSED IGNITION SWITCH OUTPUT (RUN)

5

B9 18DG/LG (5.7L RWAL)

LEFT FRONT WHEEL SPEED SENSOR (+)

6

Z107 12BK/DG

GROUND

7

A111 14DG/RD

FUSED B(+)

8

B3 18DG/YL (EXCEPT SRT)

REAR WHEEL SPEED SENSOR (-)

8

B3 20DG/YL (SRT)

REAR WHEEL SPEED SENSOR (-)

9

B29 18DG/WT (EXCEPT SRT)

BRAKE SWITCH NO. 1 SIGNAL

9

B29 20DG/WT (SRT)

BRAKE SWITCH NO. 1 SIGNAL

10

B8 18DG/TN (5.7L RWAL)

LEFT FRONT WHEEL SPEED SENSOR (-)

11

B20 18DG/OR (EXCEPT SRT)

BRAKE FLUID LEVEL SWITCH SENSE

11

B20 20DG/OR (SRT)

BRAKE FLUID LEVEL SWITCH SENSE

12

B22 18DG/YL (EXCEPT SRT)

VEHICLE SPEED SIGNAL NO. 1

12

B22 20DG/YL (SRT)

VEHICLE SPEED SIGNAL NO. 1

13

Z127 12BK/DG (AWAL)

GROUND

14

A111 14DG/RD (AWAL)

FUSED B(+)

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 81

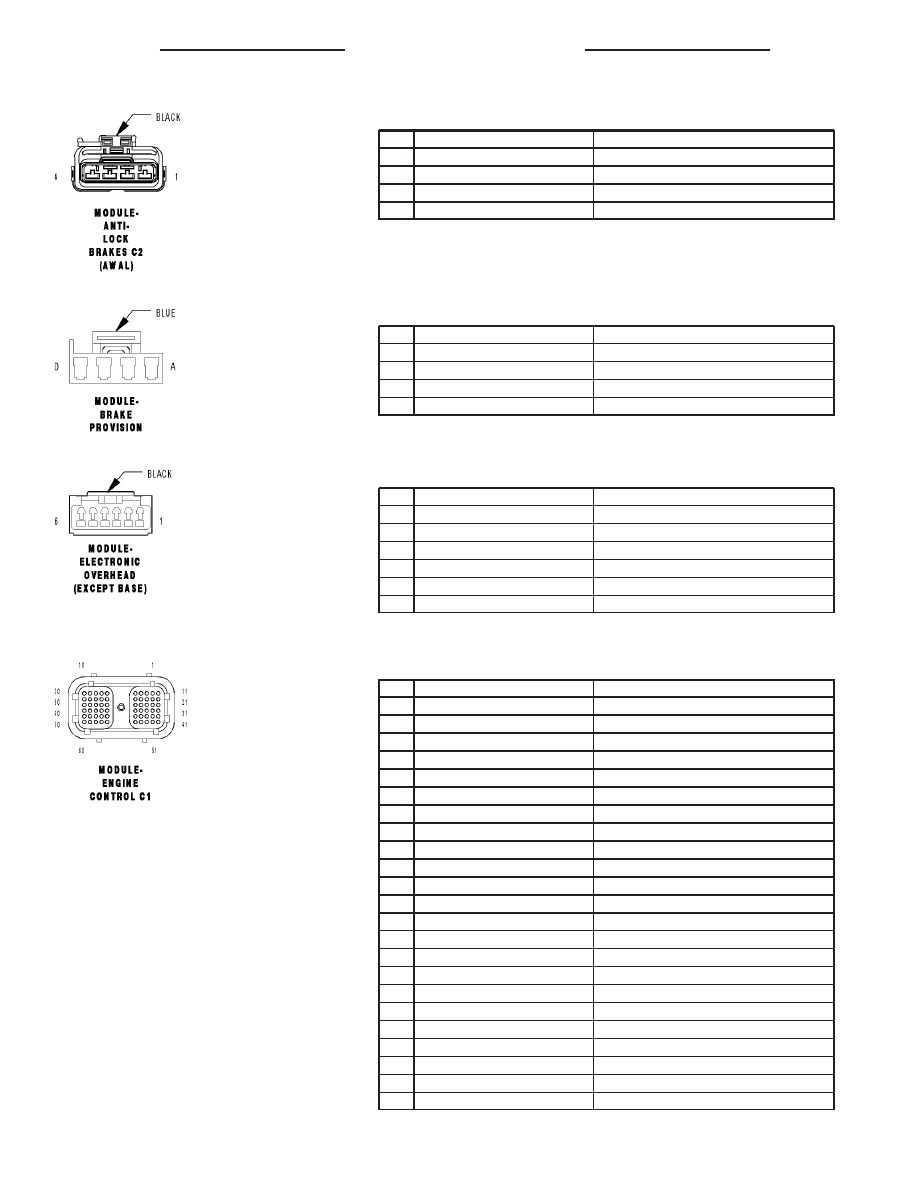

MODULE-ANTI-LOCK BRAKES C2 (AWAL) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

B9 20DG/LG

LEFT FRONT WHEEL SPEED SENSOR (+)

2

B8 20DG/TN

LEFT FRONT WHEEL SPEED SENSOR (-)

3

B6 20DG/WT

RIGHT FRONT WHEEL SPEED SENSOR (-)

4

B7 20DG/VT

RIGHT FRONT WHEEL SPEED SENSOR (+)

MODULE-BRAKE PROVISION - BLUE 4 WAY

CAV

CIRCUIT

FUNCTION

A

A400 14TN/RD

FUSED B(+)

B

B40 14DG

TRAILER TOW BRAKE B(+)

C

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

D

Z998 18BK

GROUND

MODULE-ELECTRONIC OVERHEAD (EXCEPT BASE) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

F21 20PK/DG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

3

Z13 20BK/WT

GROUND

4

A919 20RD

FUSED B(+)

5

D25 20WT/VT

PCI BUS

6

-

-

MODULE-ENGINE CONTROL C1 - 60 WAY

CAV

CIRCUIT

FUNCTION

1

K139 18DB

WASTEGATE SOLENOID CONTROL

2

-

-

3

-

-

4

D72 18WT/LB

CCD BUS (+)

5

D71 18WT/DB

CCD BUS (-)

6

K65 18BR/LB

FUEL PUMP RELAY RETURN

7

K20 18BR/GY

GEN FIELD CONTROL

8

K314 18TN/YL (A/T)

TTVA MOTOR (+)

9

-

-

10

-

-

11

K2 18TN/BK

ECT SIGNAL

12

K181 18BR/YL

FUEL RAIL SENSOR SIGNAL

13

-

-

14

-

-

15

K21 18DB/LG

INTAKE AIR TEMPERATURE SENSOR SIGNAL

16

-

-

17

-

-

18

K23 18BR/WT

APPS NO. 1 SIGNAL

19

K31 18BR

FUEL PUMP RELAY CONTROL

20

K315 18TN/OR (A/T)

TTVA MOTOR (-)

21

-

-

22

K24 18LB/BR

CKP SIGNAL

23

K914 18RD/WT

SENSOR GROUND

8W - 80 - 82

8W-80 CONNECTOR PIN-OUTS

DR/DH

MODULE-ENGINE CONTROL C1 - 60 WAY

CAV

CIRCUIT

FUNCTION

24

K44 18DB/GY

CMP SIGNAL

25

K668 18LG

5 VOLT SUPPLY

26

C918 18BK/LB

A/C PRESSURE SIGNAL

27

K853 18DB/BR

5 VOLT SUPPLY

28

K29 18WT/BR

APPS NO. 2 SIGNAL

29

K690 18DG/YL

SENSOR GROUND

30

K11 16WT/DB

INJECTOR CONTROL NO. 1

31

G123 18VT/LG

WATER IN FUEL SENSOR SIGNAL

32

K916 18BR/OR

SENSOR GROUND

33

K167 18BR/YL

APPS NO. 1 RETURN

34

-

-

35

K312 18OR (A/T)

TTVA POSITION SENSOR SIGNAL

36

K14 16BR/TN

INJECTOR CONTROL NO. 4

37

-

-

38

39

-

-

40

K13 16TN

INJECTOR CONTROL NO. 3

41

-

-

42

K852 18BR/VT

5 VOLT SUPPLY

43

K37 18LB

BOOST PRESSURE SENSOR SIGNAL

44

-

-

45

-

-

46

K58 16BR/VT

INJECTOR CONTROL NO. 6

47

-

-

48

-

-

49

-

-

50

K12 16BR/DB

INJECTOR CONTROL NO. 2

51

-

-

52

K975 18BR/OR

SENSOR GROUND

53

K915 18VT/RD

FUEL RAIL SENSOR RETURN

54

F855 18PK/YL

5 VOLT SUPPLY

55

-

-

56

K38 16GY

INJECTOR CONTROL NO. 5

57

K229 16TN/PK

INJECTOR HIGH SIDE DRIVER-BANK 2

58

-

-

59

K227 16BR/LG

INJECTOR HIGH SIDE DRIVER-BANK 1

60

-

-

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 83
