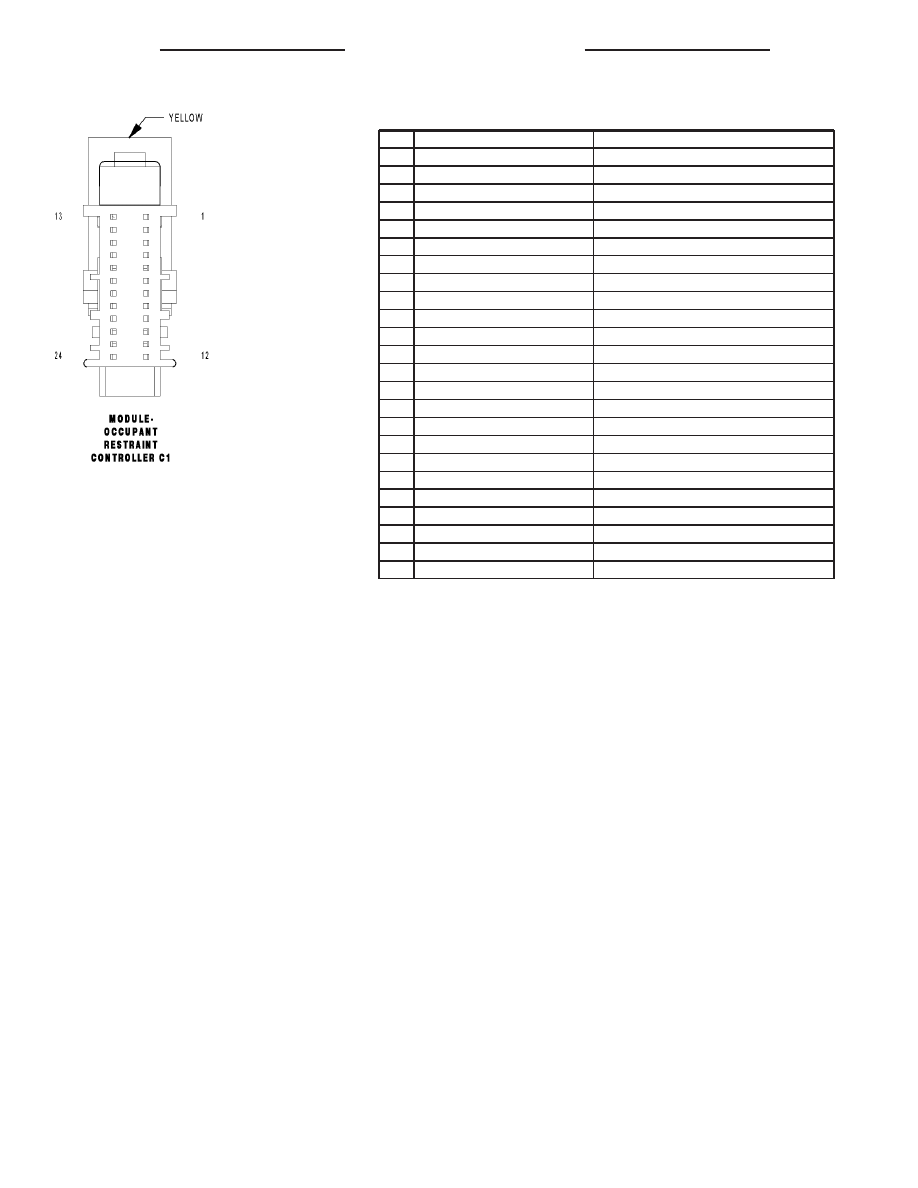

MODULE-OCCUPANT RESTRAINT CONTROLLER C1 - YELLOW 24 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

D25 20WT/VT

PCI BUS

4

-

-

5

Z104 18BK/LG

GROUND

6

G104 20VT/GY

PASSENGER AIRBAG INDICATOR DRIVER

7

R104 20LB/LG

PASSENGER AIRBAG MUX SWITCH RETURN

8

R106 20LG/LB

PASSENGER AIRBAG MUX SWITCH SENSE

9

-

-

10

-

-

11

-

-

12

-

-

13

-

-

14

-

-

15

-

-

16

-

-

17

R43 20LG/BR

DRIVER SQUIB 1 LINE 1

18

R45 20LG/OR

DRIVER SQUIB 1 LINE 2

19

R44 20LB/OR

PASSENGER SQUIB 1 LINE 2

20

R42 20LB/BR

PASSENGER SQUIB 1 LINE 1

21

R61 20LG/VT

DRIVER SQUIB 2 LINE 1

22

R63 20LG/WT

DRIVER SQUIB 2 LINE 2

23

R64 20LB/WT

PASSENGER SQUIB 2 LINE 1

24

R62 20LB/VT

PASSENGER SQUIB 2 LINE 2

8W - 80 - 92

8W-80 CONNECTOR PIN-OUTS

DR/DH

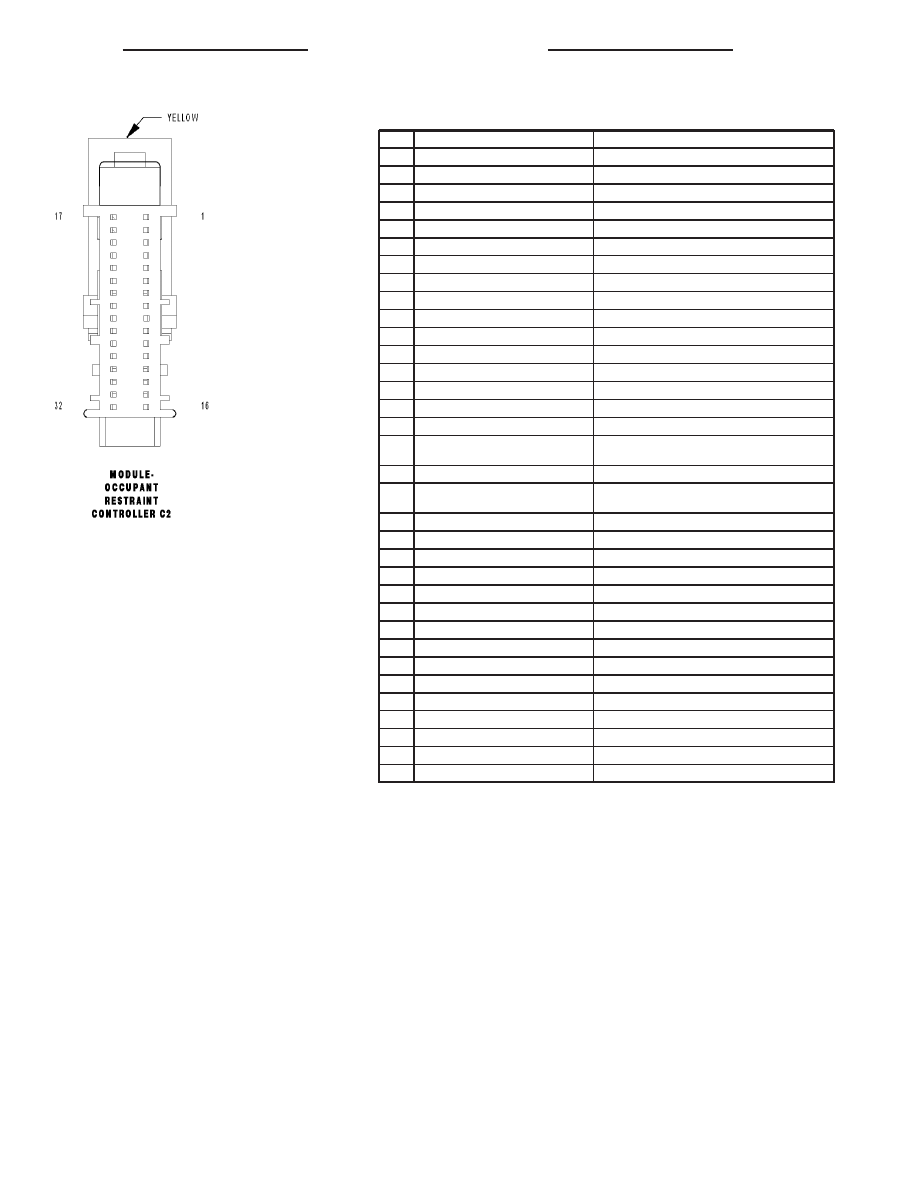

MODULE-OCCUPANT RESTRAINT CONTROLLER C2 - YELLOW 32 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

R53 20LG/YL

DRIVER SEAT BELT TENSIONER LINE 2

10

R55 20LG/DG

DRIVER SEAT BELT TENSIONER LINE 1

11

R56 20LB/DG

PASSENGER SEAT BELT TENSIONER LINE 1

12

R54 20LB/YL

PASSENGER SEAT BELT TENSIONER LINE 2

13

R1 18LB/WT

LEFT CURTAIN SQUIB 1 LINE 2

14

R3 18LB/OR

LEFT CURTAIN SQUIB 1 LINE 1

15

R4 18OR/LB

RIGHT CURTAIN SQUIB 1 LINE 1

16

R2 18WT/LB

RIGHT CURTAIN SQUIB 1 LINE 2

17

F201 18PK/OR (EXCEPT SRT QUAD
CAB)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

17

F201 20PK/OR (SRT QUAD CAB)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

18

F100 18PK/VT (EXCEPT SRT QUAD
CAB)

FUSED IGNITION SWITCH OUTPUT (RUN)

18

F100 20PK/VT (SRT QUAD CAB)

FUSED IGNITION SWITCH OUTPUT (RUN)

19

-

-

20

-

-

21

-

-

22

-

-

23

-

-

24

-

-

25

-

-

26

-

-

27

R14 20TN/LG

RIGHT SIDE IMPACT SENSOR 1 SIGNAL

28

R16 20BR/LG

RIGHT SIDE IMPACT SENSOR 1 GROUND

29

R15 20LG/BR

LEFT SIDE IMPACT SENSOR 1 GROUND

30

R13 20LG/TN

LEFT SIDE IMPACT SENSOR 1 SIGNAL

31

-

-

32

-

-

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 93

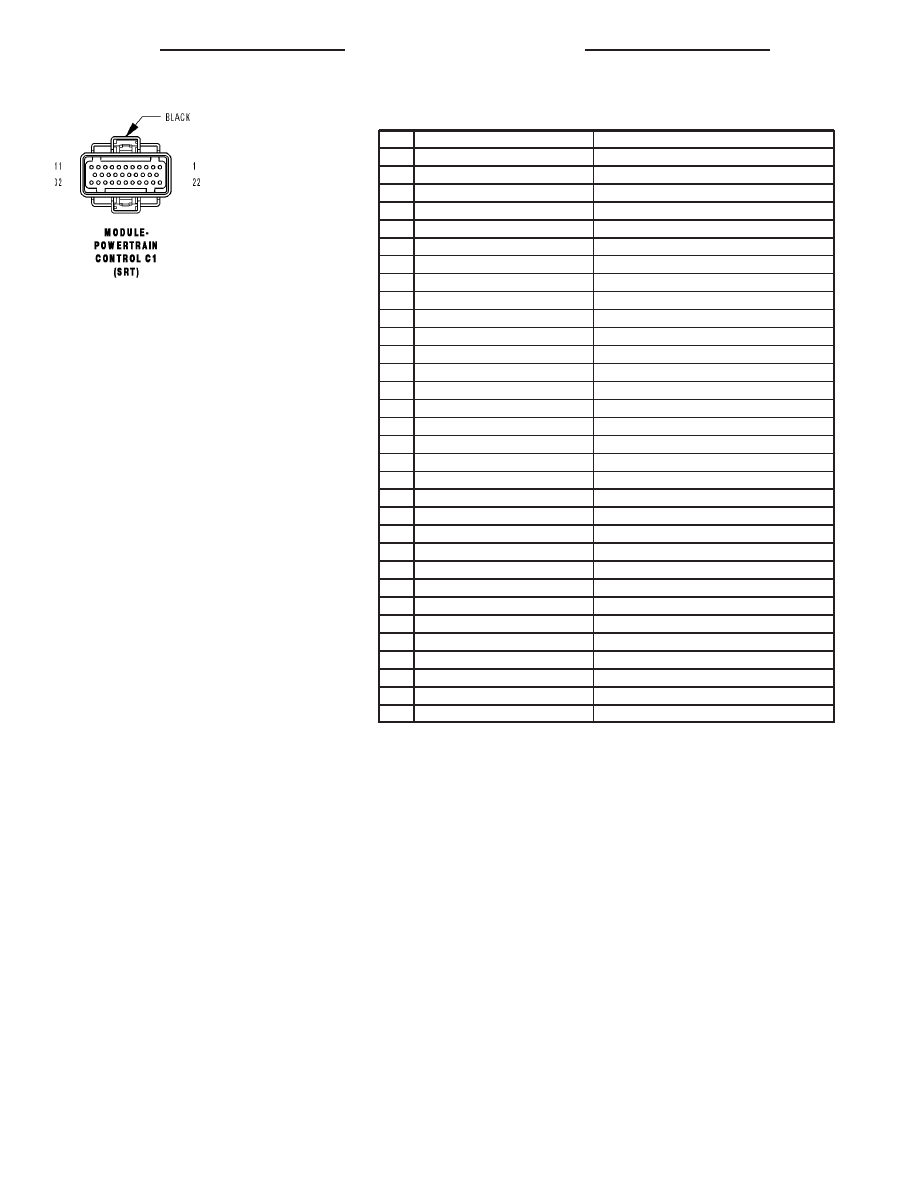

MODULE-POWERTRAIN CONTROL C1 (SRT) - BLACK 32 WAY

CAV

CIRCUIT

FUNCTION

1

K133 18DB/WT

COIL CONTROL NO. 4

2

F202 18PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

3

K18 18DB/OR

COIL CONTROL NO. 3

4

K900 18DB/DG

SENSOR GROUND

5

K134 18DB/YL

COIL CONTROL NO. 5

6

T41 18YL/DB (A/T)

PARK NEUTRAL POSITION SWITCH SENSE (T41)

7

K19 18DB/DG

COIL CONTROL NO. 1

8

K24 18BR/LB

CKP SIGNAL

9

K17 18DB/TN

COIL CONTROL NO. 2

10

K60 18VT/DG

IDLE AIR CONTROL NO. 2 DRIVER

11

K40 18BR/LG

IDLE AIR CONTROL NO. 1 DRIVER

12

-

-

13

-

-

14

-

-

15

K21 18DB/LG

IAT SIGNAL

16

K2 18VT/OR

ECT SIGNAL

17

F855 18PK/YL

5 VOLT SUPPLY

18

K44 18DB/GY

CMP SIGNAL

19

K39 18VT/LG

IDLE AIR CONTROL NO. 3 DRIVER

20

K59 18BR/DG

IDLE AIR CONTROL NO. 4 DRIVER

21

-

-

22

A919 16RD

FUSED B(+)

23

K22 18BR/OR

THROTTLE POSITION SENSOR SIGNAL

24

K41 18DB/LB

O2 1/1 SIGNAL

25

K141 18DB/YL

O2 1/2 SIGNAL

26

K43 18DB/LG

O2 2/1 SIGNAL

27

K1 18VT/BR

MAP SENSOR SIGNAL

28

-

-

29

K243 18BR

O2 2/2 SIGNAL

30

-

-

31

Z130 16BK/BR

GROUND

32

Z131 16BK/DG

GROUND

8W - 80 - 94

8W-80 CONNECTOR PIN-OUTS

DR/DH

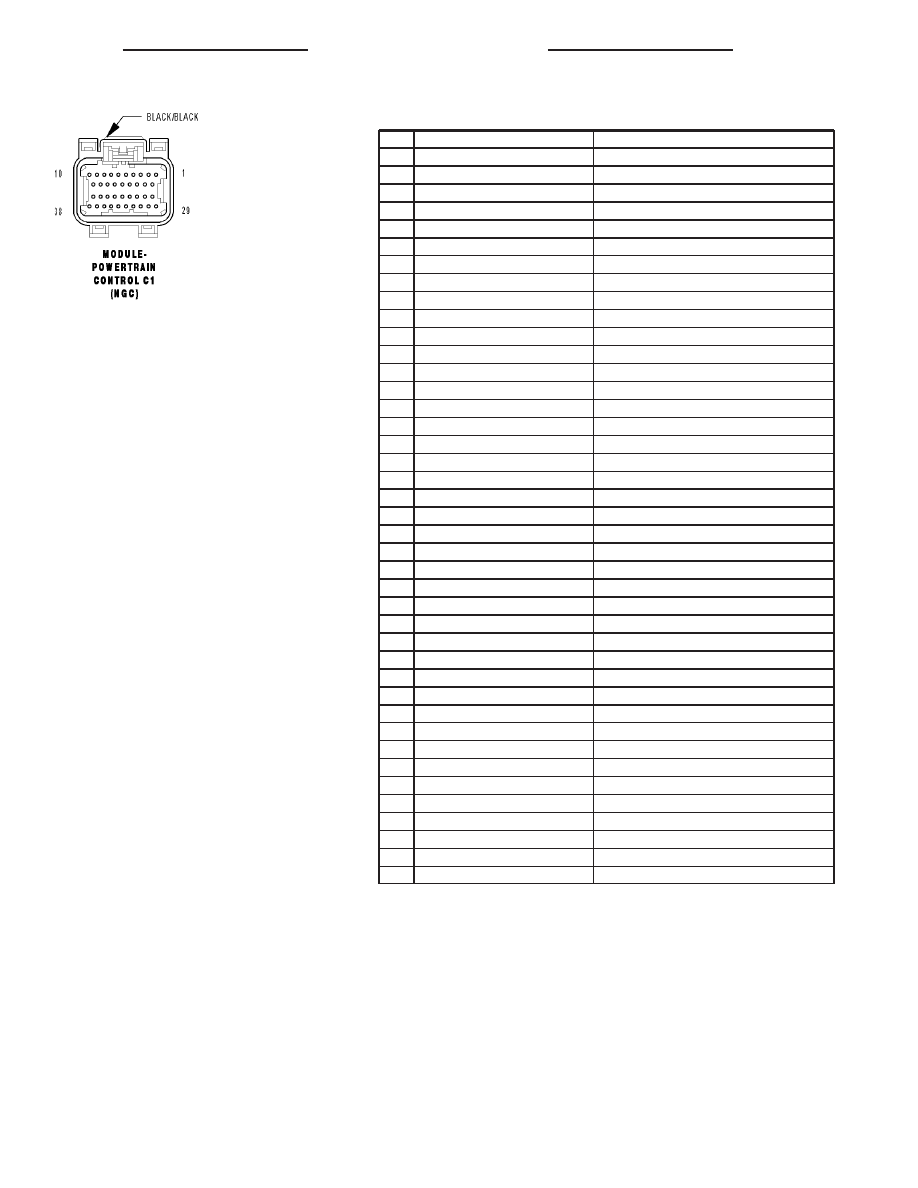

MODULE-POWERTRAIN CONTROL C1 (NGC) - BLACK/BLACK 38 WAY

CAV

CIRCUIT

FUNCTION

1

K98 18DB/YL (EXCEPT 3.7L)

COIL CONTROL NO. 8

2

-

-

3

K97 18DB/YL (4.7L)

COIL CONTROL NO. 7

3

K97 18BR (5.7L)

COIL CONTROL NO. 7

4

K28 18BR/LB (EXCEPT 3.7L)

INJECTOR CONTROL NO. 8

5

K26 18BR/YL (EXCEPT 3.7L)

INJECTOR CONTROL NO. 7

6

-

-

7

-

-

8

B222 20DG/WT (5.7L)

VEHICLE SPEED SIGNAL NO. 2

9

Z130 16BK/BR

GROUND

10

-

-

11

F202 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

F1 16PK/WT

FUSED IGNITION SWITCH OUTPUT (OFF-RUN-START)

13

B22 20DG/YL

VEHICLE SPEED SIGNAL NO. 1

14

-

-

15

-

-

16

-

-

17

-

-

18

Z131 16BK/DG

GROUND

19

-

-

20

G6 18VT/GY

OIL PRESSURE SIGNAL

21

C918 18BK/LB

A/C PRESSURE SIGNAL

22

G31 18VT/LG

AAT SIGNAL

23

-

-

24

-

-

25

D20 18WT/LG (3.7L/4.7L)

SCI RECEIVE (PCM)

25

D20 20WT/LG (5.7L)

SCI RECEIVE (PCM)

26

D16 18WT/OR (EXCEPT 3.7L/4.7L A/T)

SCI RECEIVE (TCM)

27

F856 18YL/PK

5 VOLT SUPPLY

28

-

-

29

A919 20RD

FUSED B(+)

30

T751 16YL

IGNITION SWITCH OUTPUT (START)

31

K141 18DB/YL

O2 1/2 SIGNAL

32

K902 18BR/DG

O2 RETURN (UP)

33

K243 18BR

O2 2/2 SIGNAL

34

-

-

35

-

-

36

D21 18WT/BR (3.7L/4.7L)

SCI TRANSMIT (PCM)

36

D21 20WT/BR (5.7L)

SCI TRANSMIT (PCM)

37

D15 18WT/DG (EXCEPT 3.7L/4.7L M/T) SCI TRANSMIT (TCM)

38

D25 20WT/VT

PCI BUS

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 95
