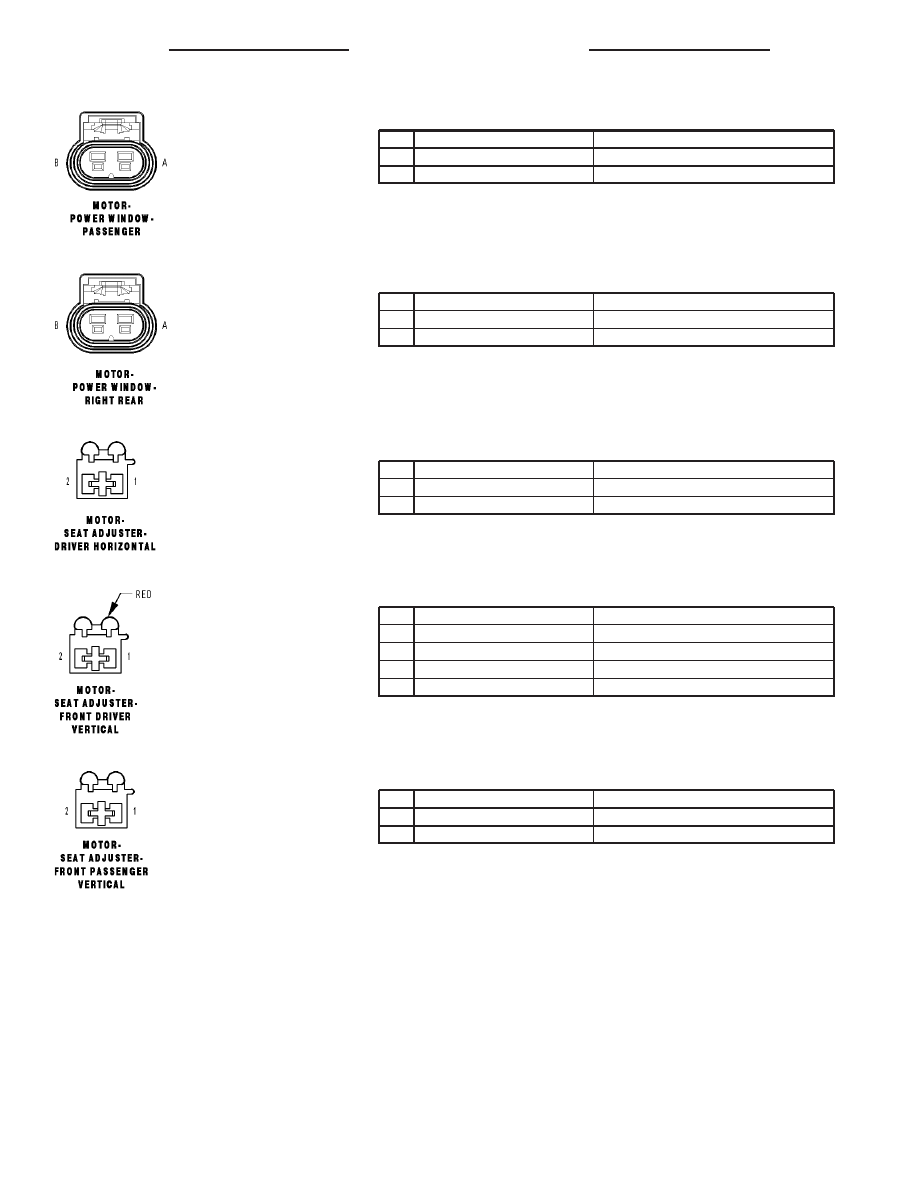

MOTOR-POWER WINDOW-PASSENGER - 2 WAY

CAV

CIRCUIT

FUNCTION

A

Q22 14OR/VT

RIGHT FRONT WINDOW DRIVER (DOWN)

B

Q12 14OR/BR

RIGHT FRONT WINDOW DRIVER (UP)

MOTOR-POWER WINDOW-RIGHT REAR - 2 WAY

CAV

CIRCUIT

FUNCTION

A

Q212 14TN/LB

PASSENGER REAR WINDOW DRIVER (DOWN)

B

Q112 14TN/YL

PASSENGER REAR WINDOW DRIVER (UP)

MOTOR-SEAT ADJUSTER-DRIVER HORIZONTAL - 2 WAY

CAV

CIRCUIT

FUNCTION

1

P17 12LG/DG

DRIVER SEAT HORIZONTAL REARWARD DRIVER

2

P15 12LG/BR

DRIVER SEAT HORIZONTAL FORWARD DRIVER

MOTOR-SEAT ADJUSTER-FRONT DRIVER VERTICAL - RED 2 WAY

CAV

CIRCUIT

FUNCTION

1

P21 12LG/TN (EXCEPT SRT)

DRIVER SEAT FRONT DOWN DRIVER

1

P19 12LG/LB (SRT)

DRIVER SEAT FRONT UP DRIVER

2

P19 12LG/LB (EXCEPT SRT)

DRIVER SEAT FRONT UP DRIVER

2

P21 12LG/TN (SRT)

DRIVER SEAT FRONT DOWN DRIVER

MOTOR-SEAT ADJUSTER-FRONT PASSENGER VERTICAL - 2 WAY

CAV

CIRCUIT

FUNCTION

1

P20 12LG/LB

PASSENGER SEAT FRONT UP DRIVER

2

P18 12LG/DG

PASSENGER SEAT FRONT DOWN DRIVER

8W - 80 - 104

8W-80 CONNECTOR PIN-OUTS

DR/DH

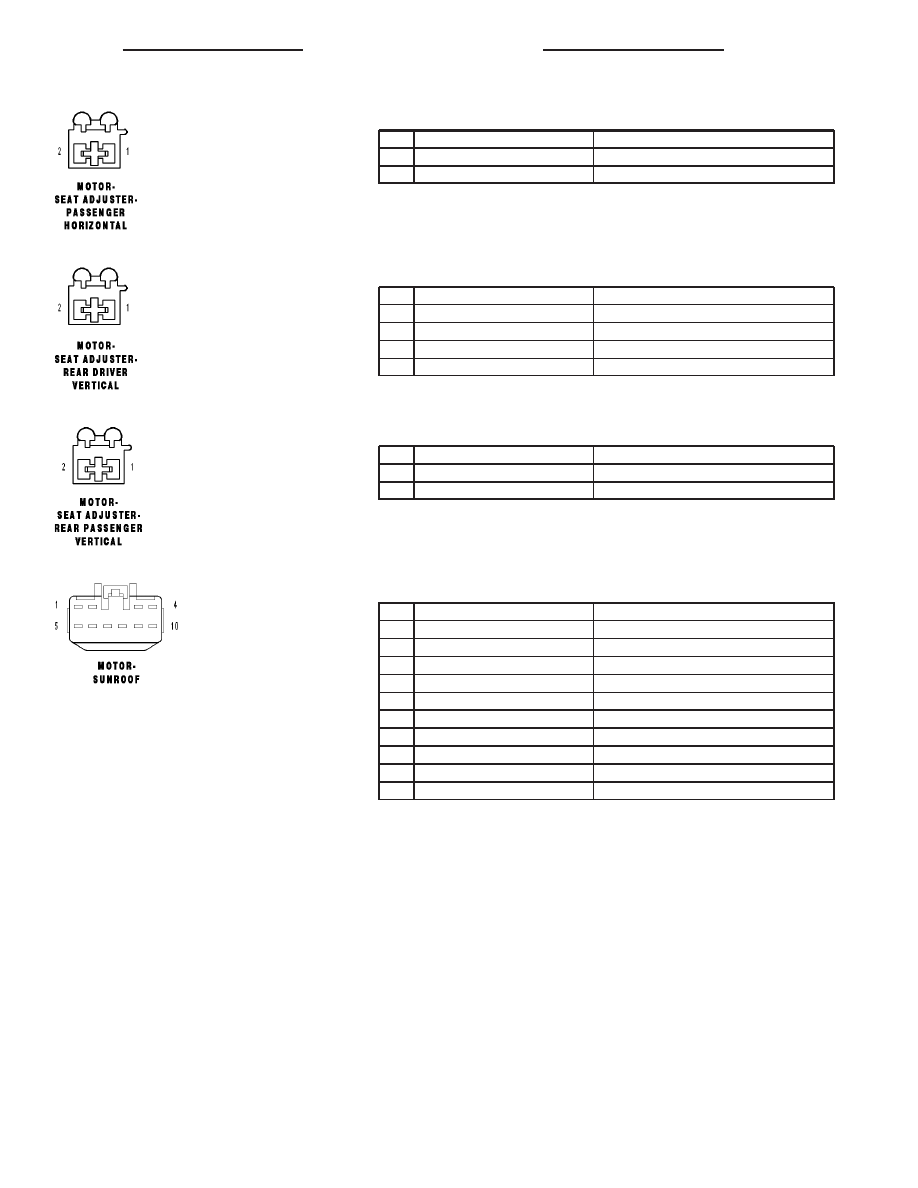

MOTOR-SEAT ADJUSTER-PASSENGER HORIZONTAL - 2 WAY

CAV

CIRCUIT

FUNCTION

1

P16 12LG/BR

PASSENGER SEAT HORIZONTAL REARWARD DRIVER

2

P14 12LG/OR

PASSENGER SEAT HORIZONTAL FORWARD DRIVER

MOTOR-SEAT ADJUSTER-REAR DRIVER VERTICAL - 2 WAY

CAV

CIRCUIT

FUNCTION

1

P13 12LG/OR (EXCEPT SRT)

DRIVER SEAT REAR DOWN DRIVER

1

P11 12LG/YL (SRT)

DRIVER SEAT REAR UP DRIVER

2

P11 12LG/YL (EXCEPT SRT)

DRIVER SEAT REAR UP DRIVER

2

P13 12LG/OR (SRT)

DRIVER SEAT REAR DOWN DRIVER

MOTOR-SEAT ADJUSTER-REAR PASSENGER VERTICAL - 2 WAY

CAV

CIRCUIT

FUNCTION

1

P12 12LG/YL

PASSENGER SEAT REAR UP DRIVER

2

P10 12LG/TN

PASSENGER SEAT REAR DOWN DRIVER

MOTOR-SUNROOF - 10 WAY

CAV

CIRCUIT

FUNCTION

1

Q6 20OR/LG

SUNROOF SWITCH SUPPLY

2

F983 20PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

3

A310 14RD/LB

FUSED B(+)

4

Q5 20OR/LB

SUNROOF CLOSE SWITCH SENSE

5

Z964 14BK

GROUND

6

-

-

7

-

-

8

Q3 20OR/TN

SUNROOF OPEN SWITCH SENSE

9

Q4 20OR/YL

SUNROOF VENT SWITCH SENSE

10

-

-

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 105

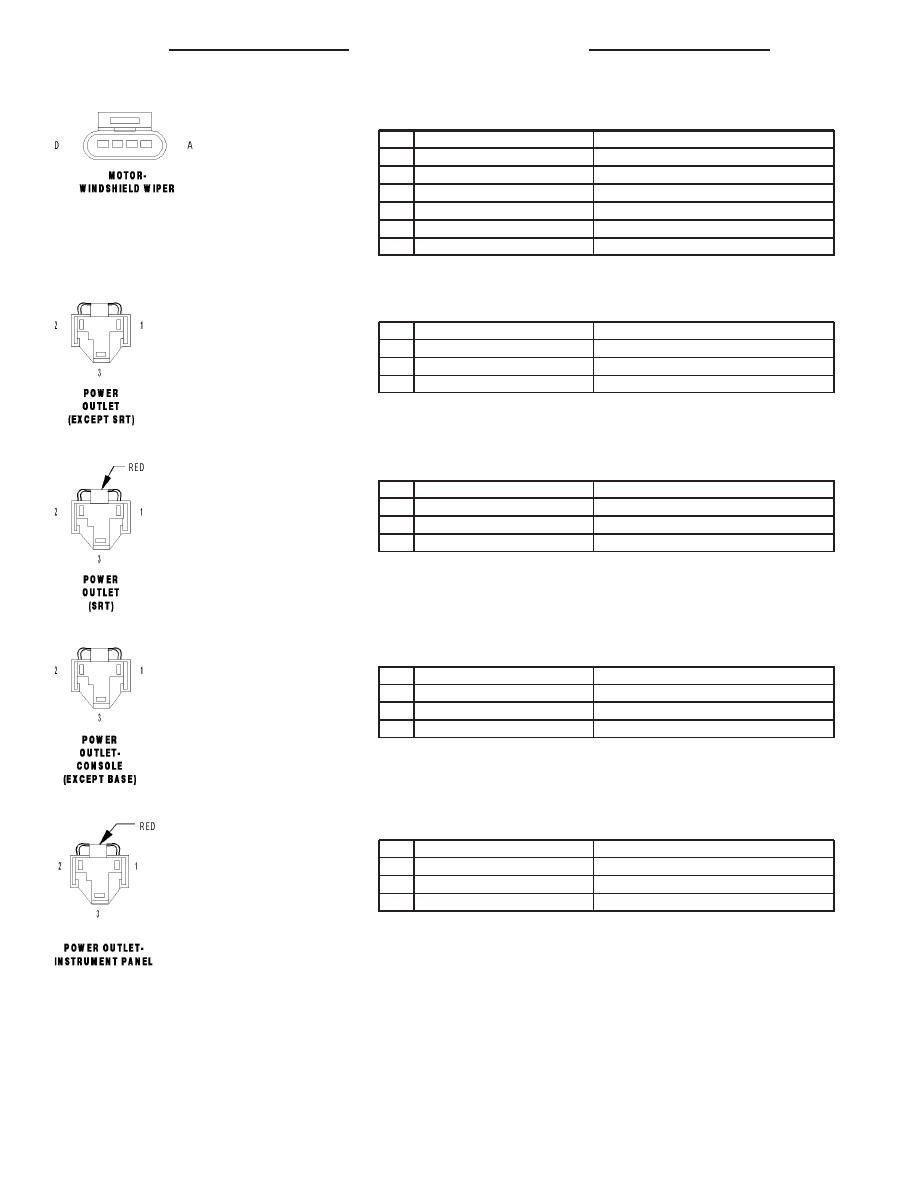

MOTOR-WINDSHIELD WIPER - 4 WAY

CAV

CIRCUIT

FUNCTION

A

W4 16BR/OR (EXCEPT SRT)

WIPER RELAY HIGH SPEED OUTPUT

A

W4 14 BR/OR (SRT)

WIPER RELAY HIGH SPEED OUTPUT

B

W3 16BR/WT (EXCEPT SRT)

WIPER RELAY LOW SPEED OUTPUT

B

W3 14 BR/WT (SRT)

WIPER RELAY LOW SPEED OUTPUT

C

Z103 18BK/WT

GROUND

D

W7 20BR/GY

WIPER PARK SWITCH SENSE

POWER OUTLET (EXCEPT SRT) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

A205 18RD/OR

FUSED B(+)

2

-

-

3

Z737 18BK/LB

GROUND

POWER OUTLET (SRT) - RED 3 WAY

CAV

CIRCUIT

FUNCTION

1

A205 18RD/OR

FUSED B(+)

2

-

-

3

Z737 18BK/LB

GROUND

POWER OUTLET-CONSOLE (EXCEPT BASE) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

A405 18RD/DB

FUSED B(+)

2

-

-

3

Z939 18BK

GROUND

POWER OUTLET-INSTRUMENT PANEL - RED 3 WAY

CAV

CIRCUIT

FUNCTION

1

F984 18PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

2

-

-

3

Z736 18BK/YL

GROUND

8W - 80 - 106

8W-80 CONNECTOR PIN-OUTS

DR/DH

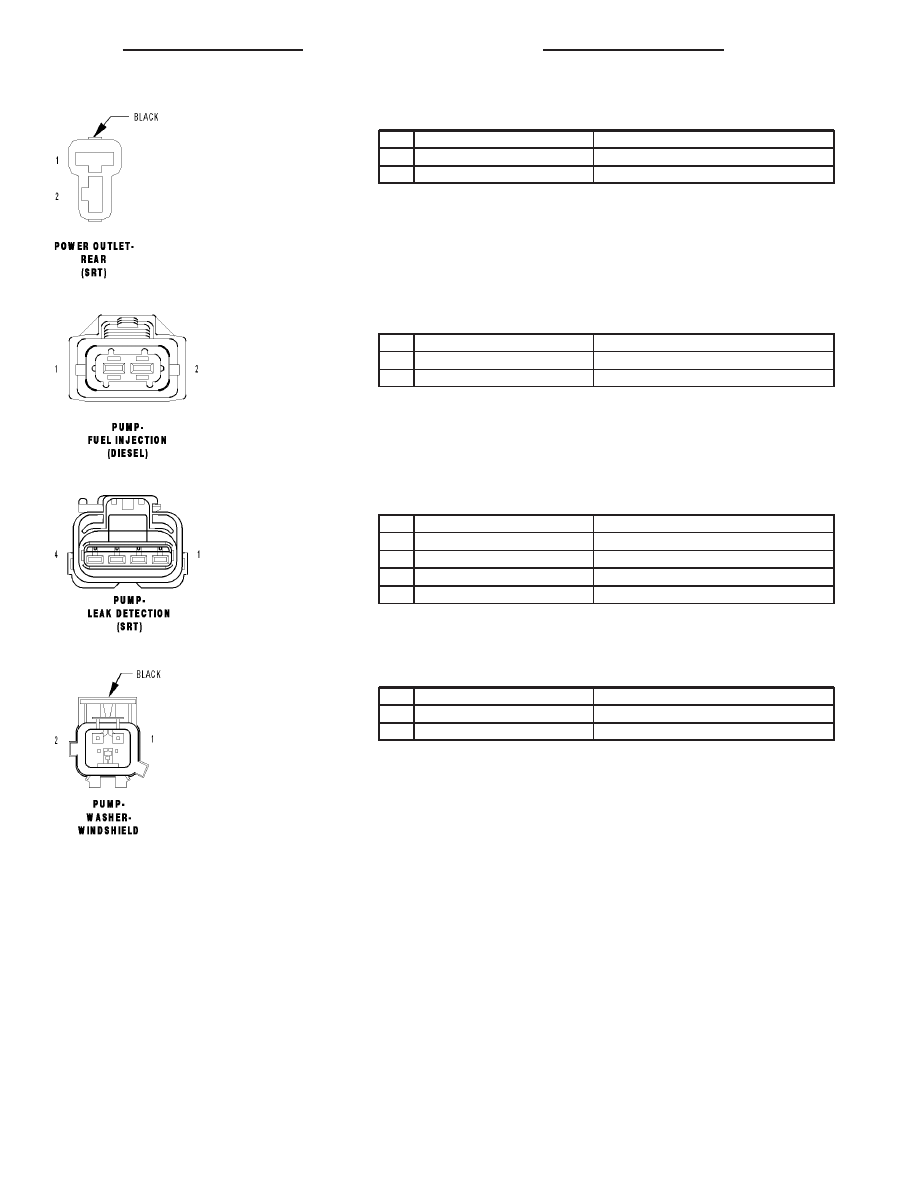

POWER OUTLET-REAR (SRT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z737 18BK/LB

GROUND

2

F984 16PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

PUMP-FUEL INJECTION (DIESEL) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K31 18BR

FUEL PUMP RELAY CONTROL

2

K65 18BR/LB

FUEL PUMP RELAY RETURN

PUMP-LEAK DETECTION (SRT) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

K125 18BR/DG

GENERATOR SOURCE

3

K106 18VT/LB

LEAK DETECTION PUMP SOLENOID CONTROL

4

K107 18VT/WT

LEAK DETECTION PUMP SWITCH SENSE

PUMP-WASHER-WINDSHIELD - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z945 20BK

GROUND

2

W10 20BR

WASHER PUMP MOTOR CONTROL

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 107
