Dodge Ram Truck 1500-2500-3500. Manual - part 746

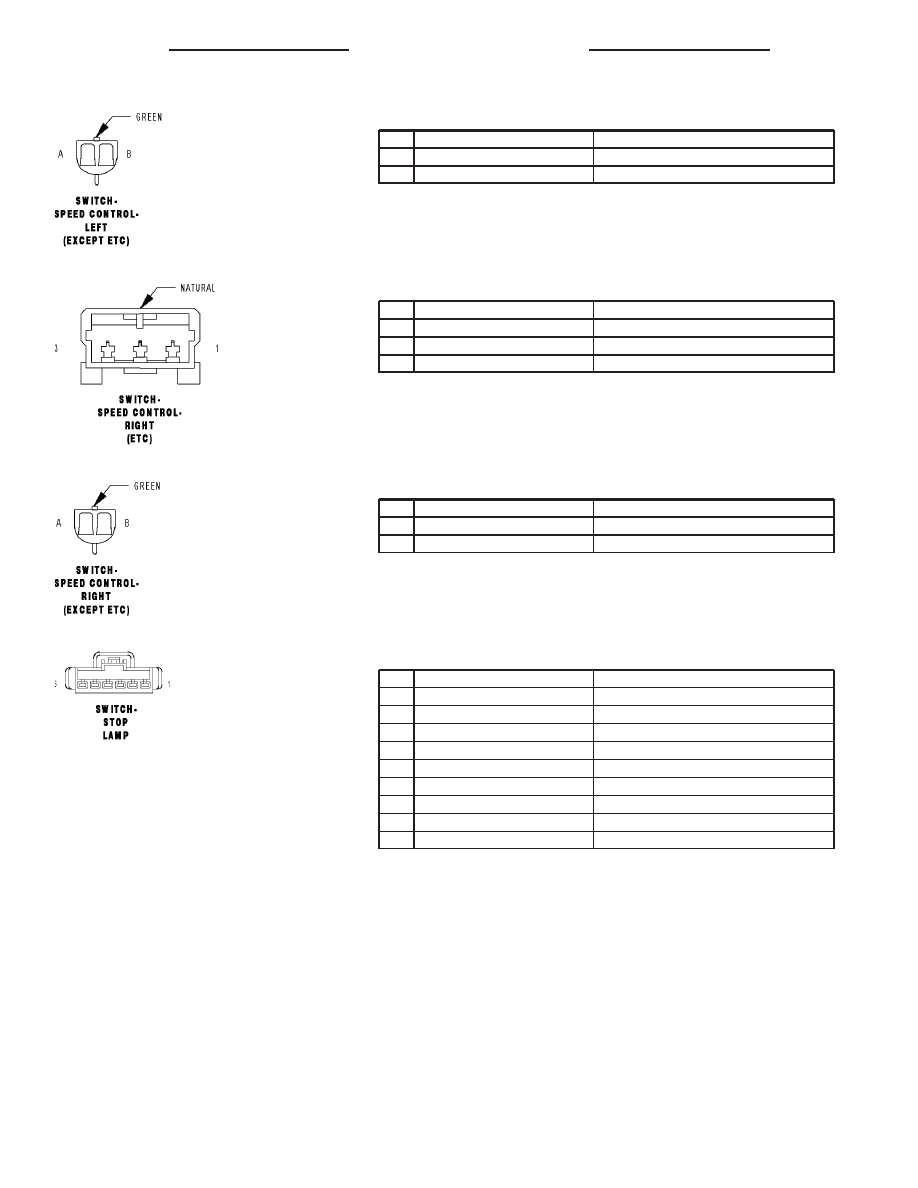

SWITCH-SPEED CONTROL-LEFT (EXCEPT ETC) - GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

A

V37 20VT

S/C SWITCH NO. 1 SIGNAL

B

K900 20VT/BR

SENSOR GROUND

SWITCH-SPEED CONTROL-RIGHT (ETC) - NATURAL 3 WAY

CAV

CIRCUIT

FUNCTION

1

V38 20VT/OR (5.7L/DIESEL)

S/C SWITCH NO. 2 SIGNAL

2

V937 20VT/BR

S/C SWITCH RETURN

3

V37 20VT

S/C SWITCH NO. 1 SIGNAL

SWITCH-SPEED CONTROL-RIGHT (EXCEPT ETC) - GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

A

V37 20VT

S/C SWITCH NO. 1 SIGNAL

B

K900 20VT/BR

SENSOR GROUND

SWITCH-STOP LAMP - 6 WAY

CAV

CIRCUIT

FUNCTION

1

A103 18GY/RD

FUSED B(+)

2

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

3

V30 20VT/WT (5.7L)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

3

V30 20VT/WT (DIESEL)

GROUND

3

V30 20VT/WT (GAS EXCEPT 5.7L)

S/C BRAKE SWITCH OUTPUT

4

V32 20VT/YL (5.7L/DIESEL)

BRAKE SWITCH NO. 2 SIGNAL

4

V32 20VT/YL (GAS EXCEPT 5.7L)

SPEED CONTROL SUPPLY

5

Z429 20BK/OR

GROUND

6

B29 20DG/WT

BRAKE SWITCH NO. 1 SIGNAL

8W - 80 - 136

8W-80 CONNECTOR PIN-OUTS

DR/DH

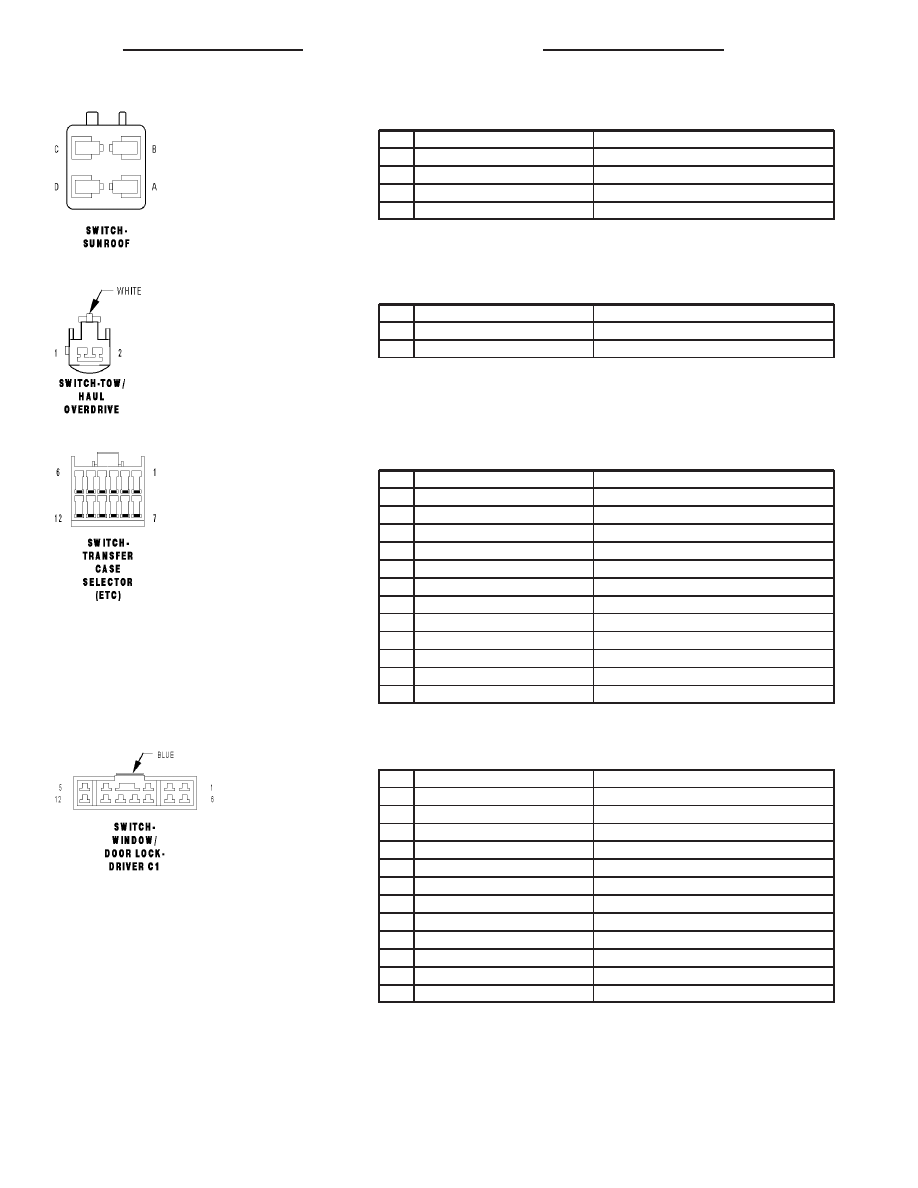

SWITCH-SUNROOF - 4 WAY

CAV

CIRCUIT

FUNCTION

A

Q4 20OR/YL

SUNROOF VENT SWITCH SENSE

B

Q6 20OR/LG

SUNROOF SWITCH SUPPLY

C

Q5 20OR/LB

SUNROOF CLOSE SWITCH SENSE

D

Q3 20OR/TN

SUNROOF OPEN SWITCH SENSE

SWITCH-TOW/HAUL OVERDRIVE - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

T6 20DG

TOW/HAUL OVERDRIVE OFF SWITCH SENSE

2

Z71 20LB/BK

GROUND

SWITCH-TRANSFER CASE SELECTOR (ETC) - 12 WAY

CAV

CIRCUIT

FUNCTION

1

T322 20DG/GY

5 VOLT SELECTOR SWITCH SUPPLY

2

G2 20BR/WT

2WD/AWD INDICATOR

3

-

-

4

G95 20VT/BR

NEUTRAL INDICATOR

5

K977 20BR/WT

MODE SELECT

6

E11 20OR/DB

PANEL LAMPS DRIVER

7

F21 20PK/DG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

8

G92 20VT/OR

4WD LOW INDICATOR

9

G91 20VT/WT

4WD HIGH INDICATOR

10

-

-

11

Z905 20BK

GROUND

12

-

-

SWITCH-WINDOW/DOOR LOCK-DRIVER C1 - BLUE 12 WAY

CAV

CIRCUIT

FUNCTION

1

Q612 14OR/DB

RIGHT REAR WINDOW DRIVER (DOWN)

2

Q412 14OR/LB

RIGHT REAR WINDOW DRIVER (UP)

3

Q16 14OR/TN

MASTER WINDOW SWITCH RIGHT FRONT (UP)

4

Q411 14OR/WT

LEFT REAR WINDOW DRIVER (UP)

5

Q11 14OR/LG

LEFT FRONT WINDOW DRIVER (UP)

6

Q26 14OR/GY

MASTER WINDOW SWITCH RIGHT FRONT (DOWN)

7

G161 20VT/DG

DRIVER DOOR LOCK SWITCH MUX

8

Z421 14BK/BR

GROUND

9

F30 14PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

10

Q611 14OR/GY

LEFT REAR WINDOW DRIVER (DOWN)

11

Z941 20BK

GROUND

12

Q21 14OR/WT

LEFT FRONT WINDOW DRIVER (DOWN)

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 137

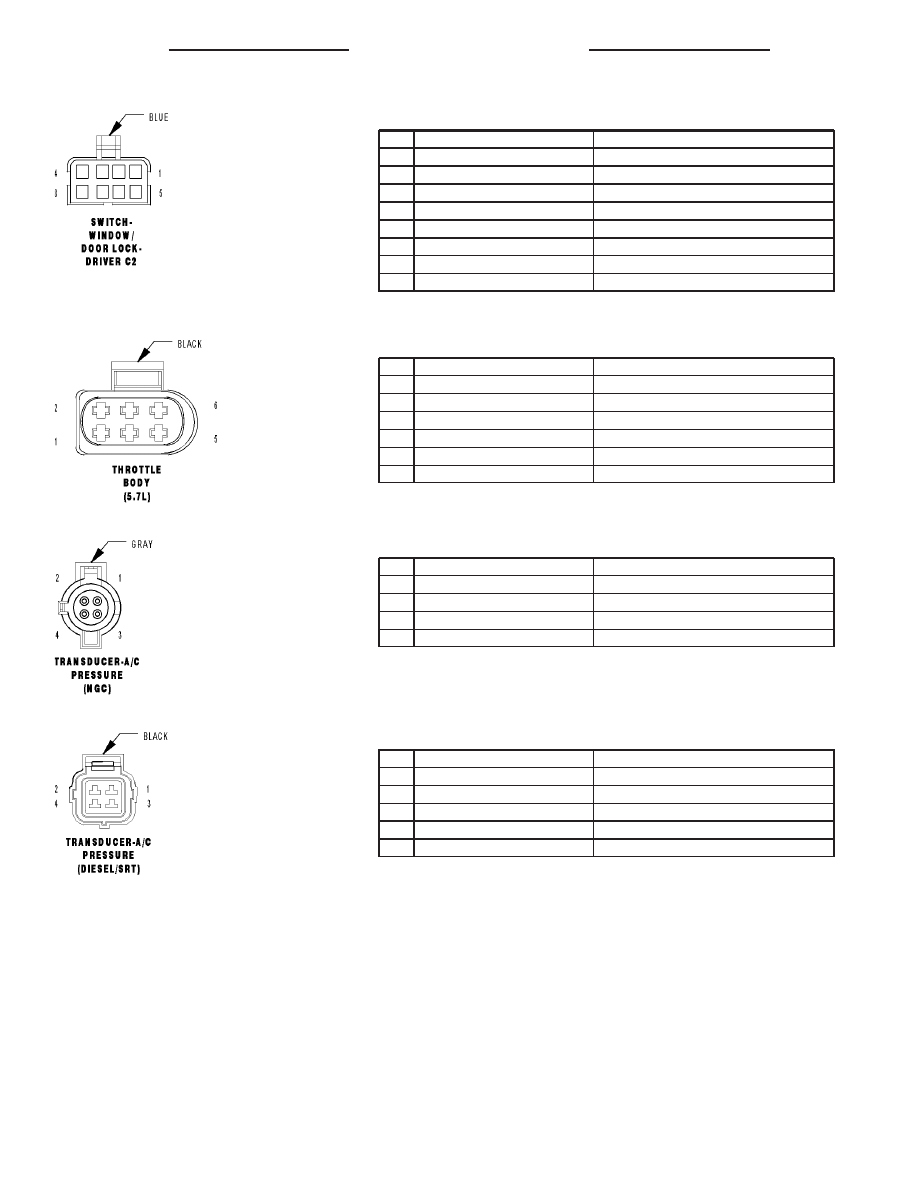

SWITCH-WINDOW/DOOR LOCK-DRIVER C2 - BLUE 8 WAY

CAV

CIRCUIT

FUNCTION

1

P71 18TN/DG

LEFT MIRROR UP DRIVER

2

P195 18LG/YL

LEFT MIRROR COMMON DRIVER (RIGHT/DOWN)

3

A930 18RD

FUSED B(+)

4

P74 18TN/OR

RIGHT MIRROR LEFT DRIVER

5

Z461 20BK/DG

GROUND

6

P75 18TN/LG

LEFT MIRROR LEFT DRIVER

7

P72 18TN/GY

RIGHT MIRROR UP DRIVER

8

Q15 14OR/LB

POWER WINDOW SWITCH FEED

THROTTLE BODY (5.7L) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

K22 18BR/OR

TP NO. 1 SIGNAL

2

F855 18PK/YL

5 VOLT SUPPLY

3

K447 18TN/YL

ETC MOTOR (+)

4

K122 18BR/DG

TP NO. 2 SIGNAL

5

K448 18TN/OR

ETC MOTOR (-)

6

K922 18BR/DB

TP SENSOR RETURN

TRANSDUCER-A/C PRESSURE (NGC) - GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

K900 18DB/DG

SENSOR GROUND

2

F855 18PK/YL

5 VOLT SUPPLY

3

C918 18BK/LB

A/C PRESSURE SIGNAL

4

-

-

TRANSDUCER-A/C PRESSURE (DIESEL/SRT) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

K916 18BR/OR (DIESEL)

SENSOR GROUND

1

K900 20DB/DG (SRT)

SENSOR GROUND

2

F855 18PK/YL

5 VOLT SUPPLY

3

C918 18BK/LB

A/C PRESSURE SIGNAL

4

-

-

8W - 80 - 138

8W-80 CONNECTOR PIN-OUTS

DR/DH

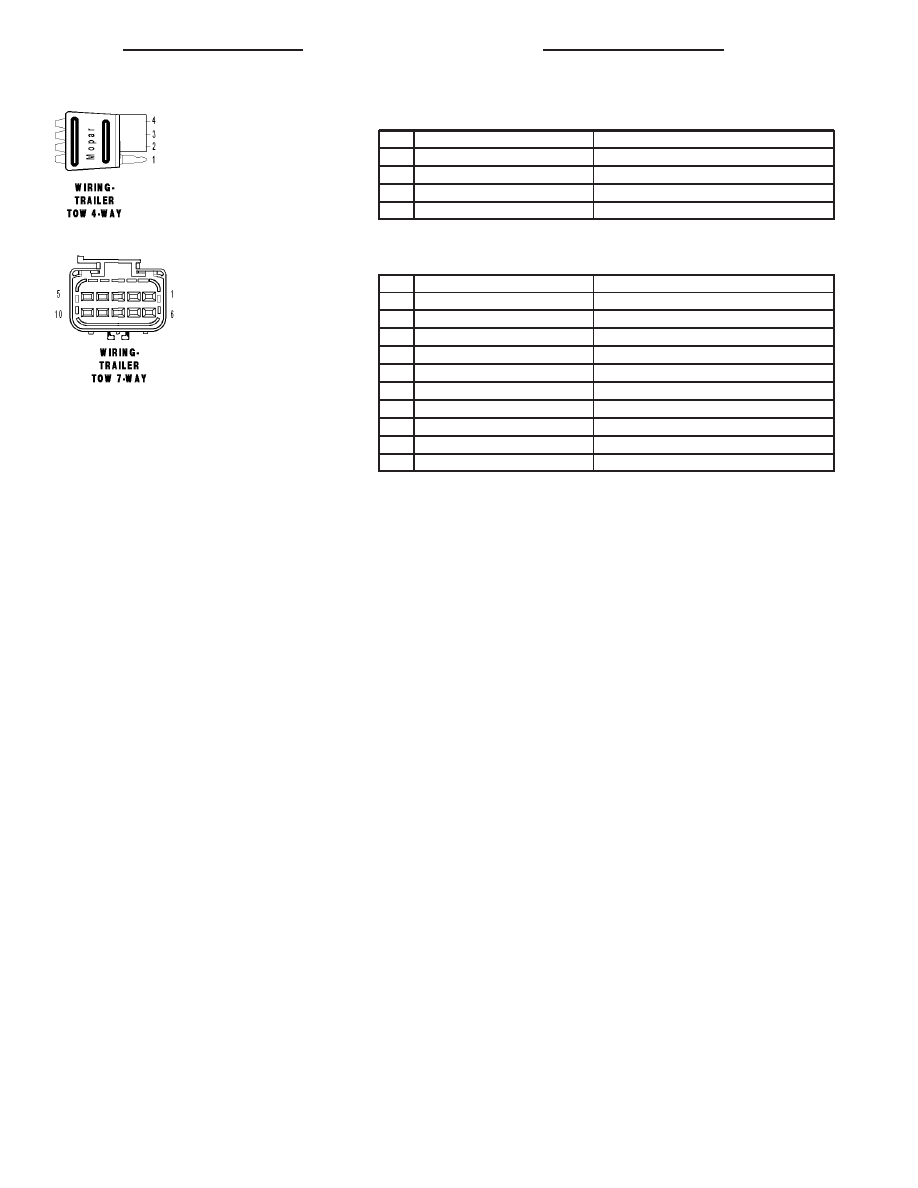

WIRING-TRAILER TOW 4-WAY - 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z999 14BK

GROUND

2

L678 18BR

FUSED PARK LAMP RELAY OUTPUT

3

L673 18YL

TRAILER TOW LEFT TURN RELAY OUTPUT

4

L674 18LG

TRAILER TOW RIGHT TURN RELAY OUTPUT

WIRING-TRAILER TOW 7-WAY - 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

L674 18LG

TRAILER TOW RIGHT TURN RELAY OUTPUT

3

L1 18WT/LG

BACKUP LAMP FEED

4

A100 14RD/VT

FUSED B(+)

5

L678 18BR

FUSED PARK LAMP RELAY OUTPUT

6

-

-

7

B40 14DG

TRAILER TOW BRAKE B(+)

8

Z999 14BK

GROUND

9

Z999 14BK

GROUND

10

L673 18YL

TRAILER TOW LEFT TURN RELAY OUTPUT

DR/DH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 139
