RIGHT FRONT DOOR AND LEFT REAR CHANNELS SHORT ACROSS (CONTINUED)

2.

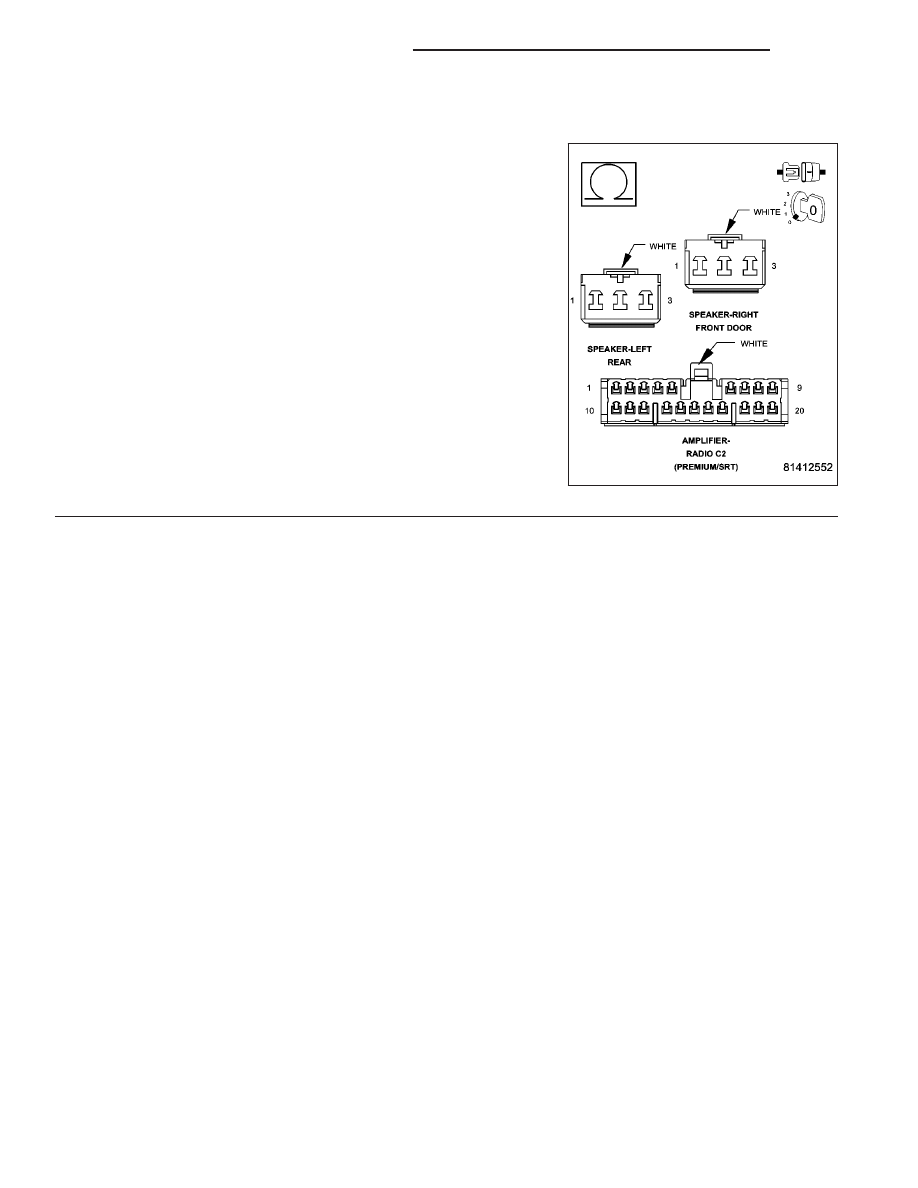

RIGHT FRONT DOOR AND LEFT REAR SPEAKER CIRCUITS SHORTED

Turn the ignition off.

Access and disconnect the Right Front Door Speaker harness connec-
tor.

Access and disconnect the Left Rear Speaker harness connector.

Access and disconnect the Amplifier C2 harness connector.

Measure the resistance of the Right Front Door Speaker (+) and (-)
circuits.

Measure the resistance of the Left Rear Speaker (+) and (-) circuits.

Is the resistance below 5.0 ohms on each measurement?

Yes

>> Repair both Speaker (+) and (-) circuits for a short

together.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Replace the Amplifier in accordance with the Service Infor-

mation.

Perform BODY VERIFICATION TEST - VER 1.

8A - 34

AUDIO - ELECTRICAL DIAGNOSTICS

DR/DH

RIGHT FRONT DOOR AND RIGHT REAR CHANNELS SHORT ACROSS

For the Audio system circuit diagram (Refer to 8 - ELECTRICAL/AUDIO - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
When the DRBIII

T

performs the Speaker Output test.

•

Set Condition:
When the Right Front Door Speaker and Right Rear Speaker circuits are simultaneously shorted.

Possible Causes

RIGHT FRONT DOOR AND RIGHT REAR CHANNELS SHORTED ACROSS

RIGHT FRONT DOOR AND RIGHT REAR SPEAKER CIRCUITS SHORTED

RIGHT FRONT DOOR SPEAKER AND RIGHT REAR SPEAKER

AMPLIFIER

1.

RIGHT FRONT DOOR AND RIGHT REAR CHANNELS SHORTED ACROSS

NOTE: NOTE: The fault condition must be present to continue
diagnosis. Use the DRBIII

T

to perform the Amplifier pretest to ver-

ify the fault condition is present before continuing diagnosis.

NOTE: NOTE: Amplifier speaker circuits are both shorted simul-
taneously.

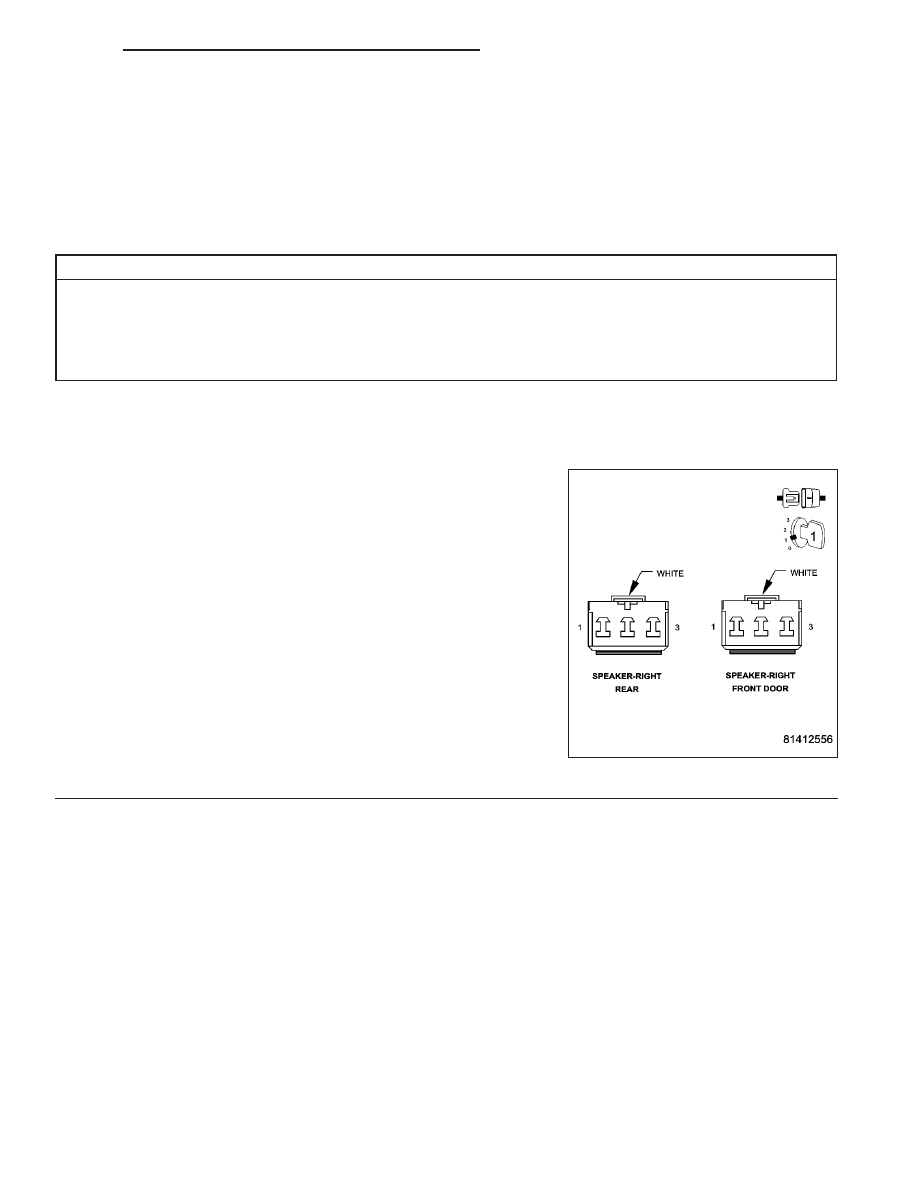

Turn the ignition off.

Access and disconnect the Right Front Door and Right Rear Speaker
harness connectors.

Turn the ignition on.

With the DRBIII

T

, perform the Amplifier pretest.

Is the fault condition still present?

Yes

>> Go To 2

No

>> Replace the Right Front Door and Right Rear Speakers in

accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1.

DR/DH

AUDIO - ELECTRICAL DIAGNOSTICS

8A - 35

RIGHT FRONT DOOR AND RIGHT REAR CHANNELS SHORT ACROSS (CONTINUED)

2.

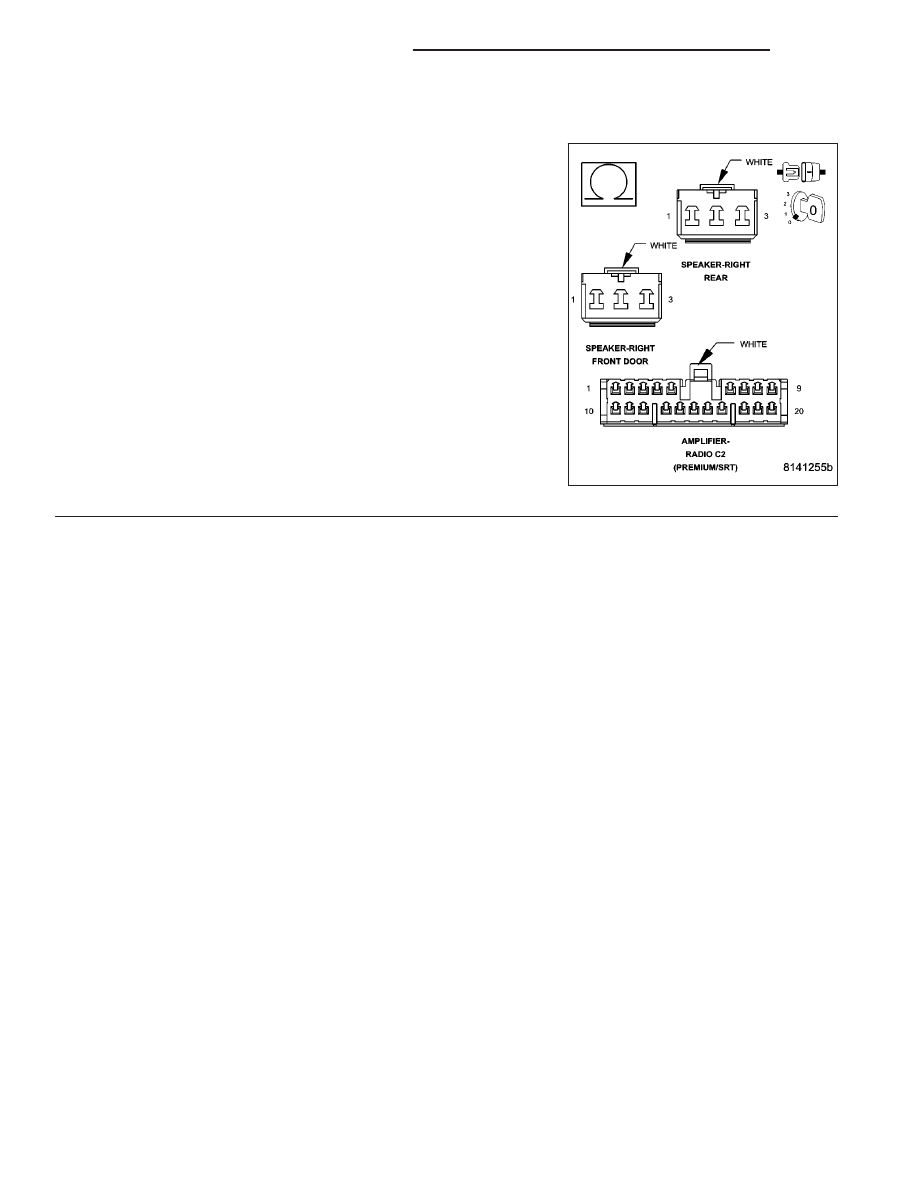

RIGHT FRONT DOOR AND RIGHT REAR SPEAKER CIRCUITS SHORTED

Turn the ignition off.

Access and disconnect the Right Front Door Speaker harness connec-
tor.

Access and disconnect the Right Rear Speaker harness connector.

Access and disconnect the Amplifier C2 harness connector.

Measure the resistance of the Right Front Door Speaker (+) and (-)
circuits.

Measure the resistance of the Right Rear Speaker (+) and (-) circuits.

Is the resistance below 5.0 ohms on each measurement?

Yes

>> Repair both Speaker (+) and (-) circuits for a short

together.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Replace the Amplifier in accordance with the Service Infor-

mation.

Perform BODY VERIFICATION TEST - VER 1.

8A - 36

AUDIO - ELECTRICAL DIAGNOSTICS

DR/DH

REAR SPEAKERS SHORT TOGETHER OR TO GROUND

For the Audio system circuit diagram (Refer to 8 - ELECTRICAL/AUDIO - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
When the DRBIII

T

performs the Speaker Output Test.

•

Set Condition:
Each Amplifier rear channel is shorted together or to ground.

Possible Causes

RIGHT REAR SPEAKER

LEFT REAR SPEAKER

REAR SPEAKER CIRCUIT SHORTED TO GROUND

REAR SPEAKER CIRCUITS SHORTED TOGETHER

AMPLIFIER

1.

RIGHT REAR SPEAKER

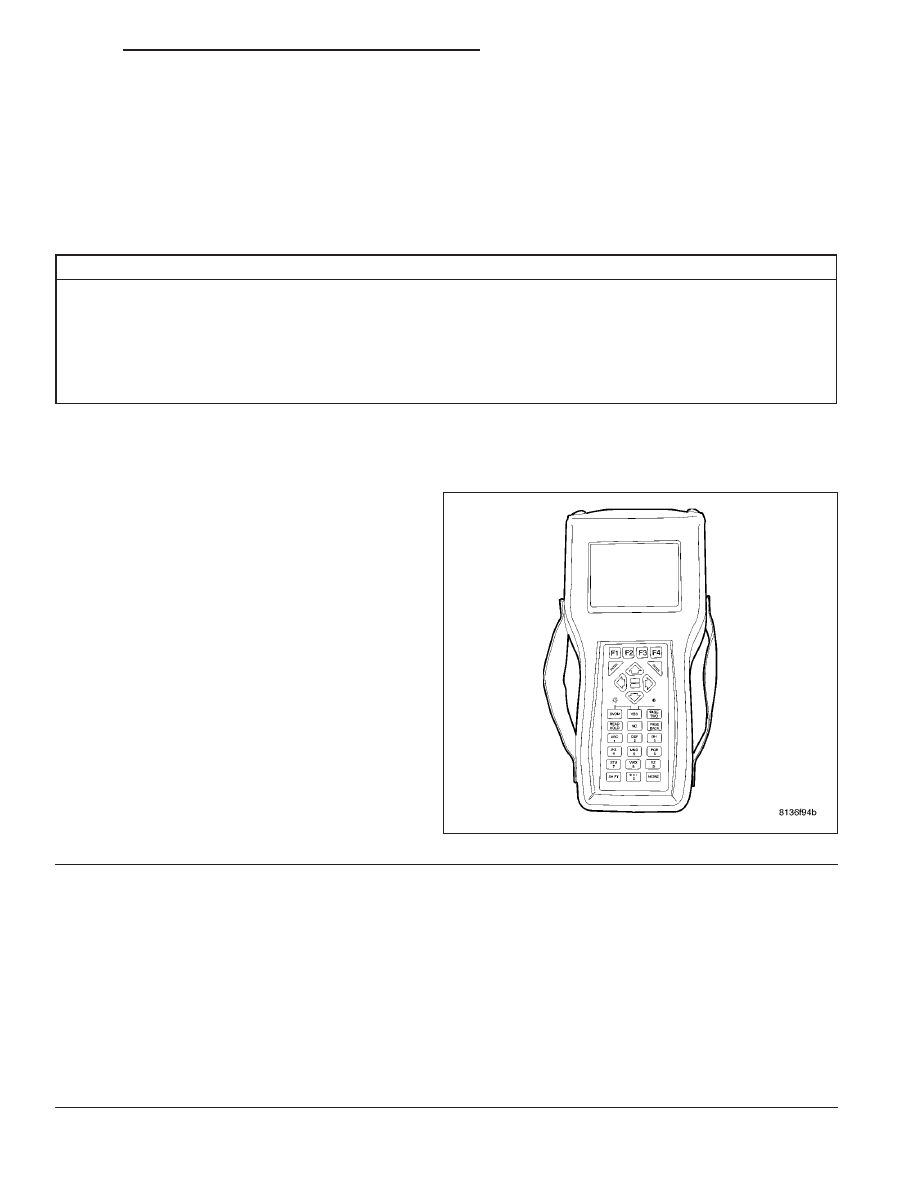

NOTE: NOTE: The fault condition must be
present to continue diagnosis. Use the DRB III
to perform the Amplifier Pre-test to verify the
fault condition is present before continuing
diagnosis.
Turn the ignition off.

Access and disconnect the Right Rear Speaker har-
ness connector.

Turn the ignition on.

Using the DRB III, perform the Amplifier Pre-test.

Is the fault condition still present?

Yes

>> Go To 2

No

>> Replace the Right Rear Speaker in

accordance with the service information.

Perform BODY VERIFICATION TEST -
VER 1.

2.

LEFT REAR SPEAKER

Turn the ignition off.

Access and disconnect the Left Rear Speaker harness connector.

Turn the ignition on.

Using the DRB III, perform the Amplifier Pre-test.

Is the fault condition still present?

Yes

>> Go To 3

No

>> Replace the Left Rear Speaker in accordance with the service information.

Perform BODY VERIFICATION TEST - VER 1.
