Dodge Ram Truck 1500-2500-3500. Manual - part 259





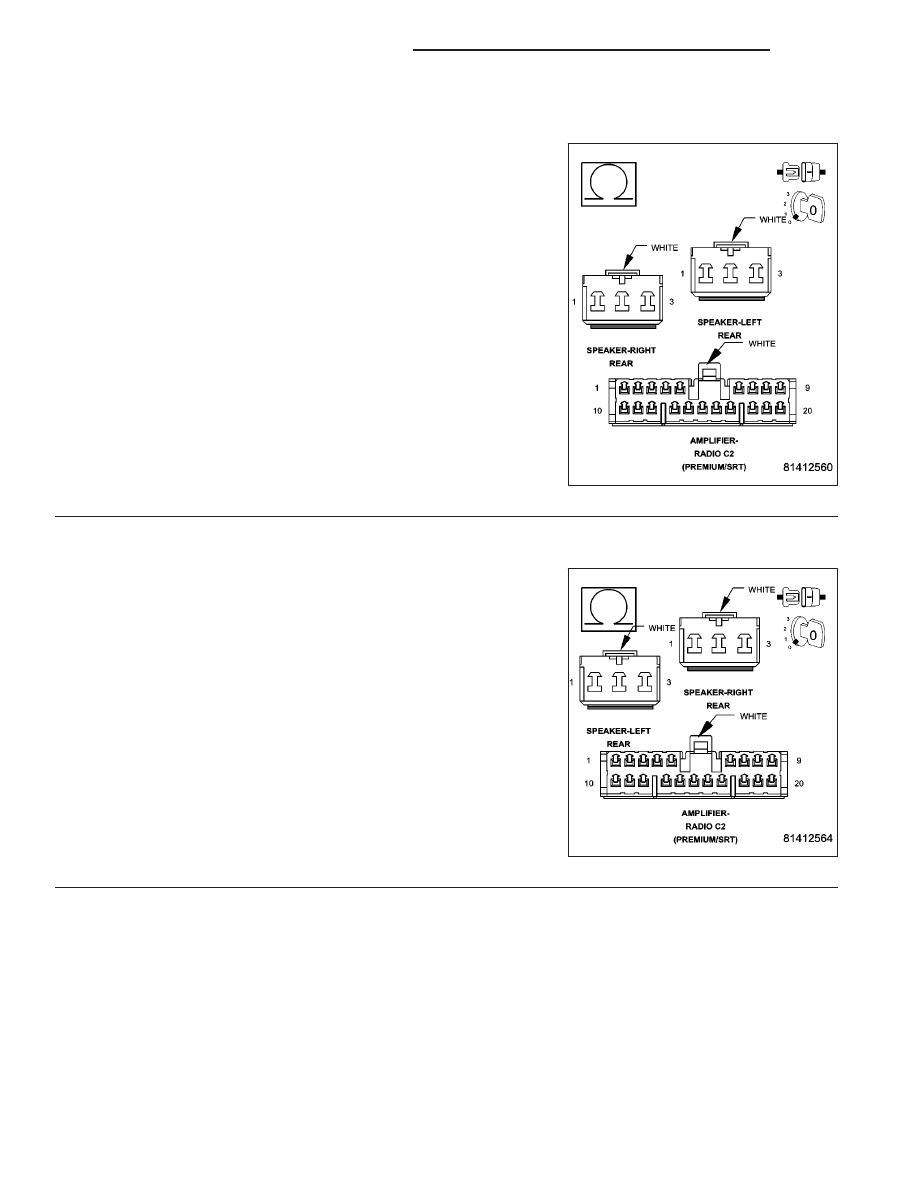

REAR SPEAKERS SHORT TOGETHER OR TO GROUND (CONTINUED)

3.

REAR SPEAKER CIRCUIT SHORTED TO GROUND

Turn the ignition off.

Access and disconnect the Right Rear and Left Rear Speaker harness
connectors.

Disconnect the Amplifier C2 harness connecter.

Measure the resistance between ground and each of the 4 Rear
Speaker circuits.

Is the resistance above 1000 ohms for each of the measure-
ments?

Yes

>> Go To 4

No

>> Repair the Rear Speaker circuit that measured below 1000

ohms for a short to ground.

Perform BODY VERIFICATION TEST - VER 1.

4.

REAR SPEAKER CIRCUITS SHORTED TOGETHER

Turn the ignition off.

Access and disconnect the Right Rear and Left Rear Speaker harness
connectors.

Disconnect the Amplifier C2 harness connecter.

At the Amplifier C2 harness connector, measure the resistance
between the Left Rear Speaker (-) circuit and the following circuits:
Left Rear Speaker (+), Right Rear Speaker (-) and Right Rear Speaker
(+).

Is the resistance above 1000 ohms for each of the measure-
ments?

Yes

>> Go To 5

No

>> Repair the Rear Speaker circuits that are shorted together.

Perform BODY VERIFICATION TEST - VER 1.

8A - 38

AUDIO - ELECTRICAL DIAGNOSTICS

DR/DH

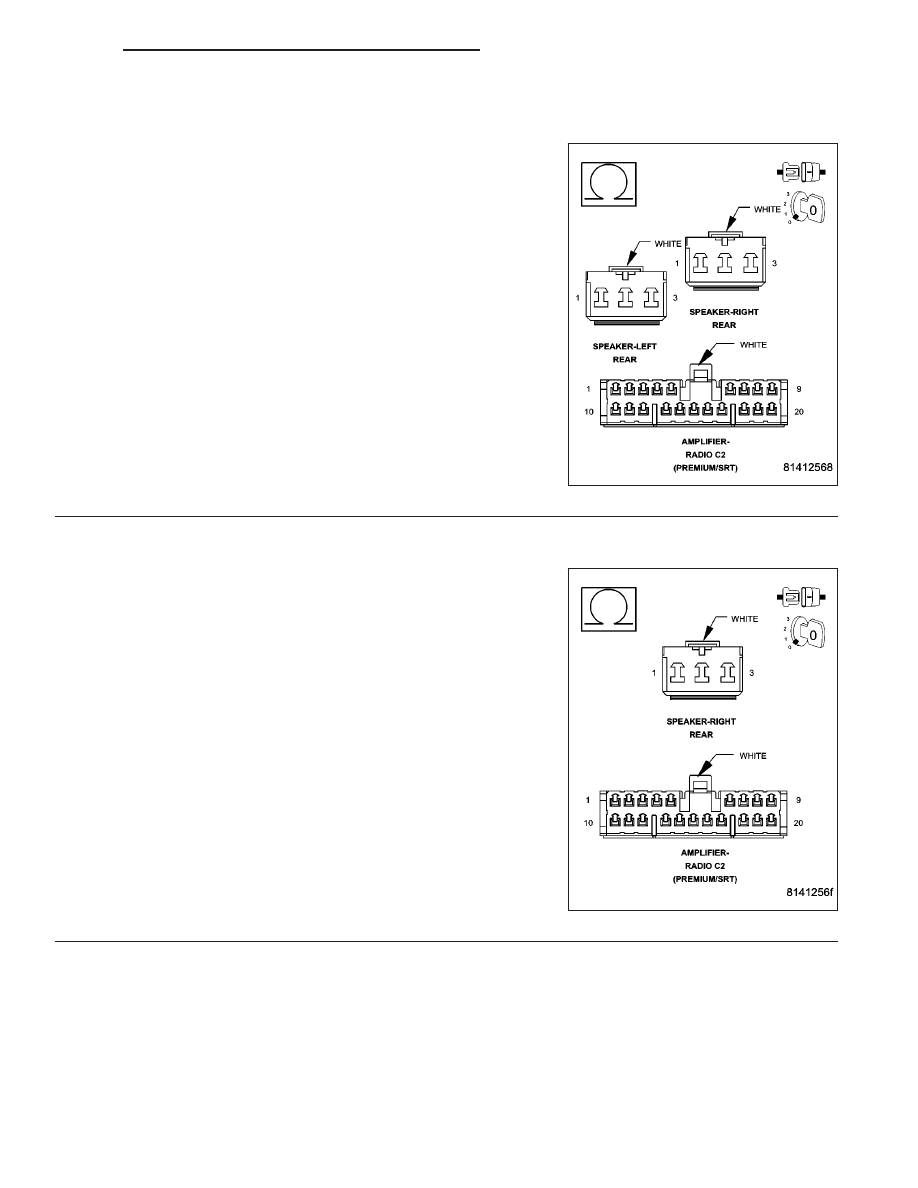

REAR SPEAKERS SHORT TOGETHER OR TO GROUND (CONTINUED)

5.

REAR SPEAKER CIRCUITS SHORTED TOGETHER

Turn the ignition off.

Access and disconnect the Right Rear and Left Rear Speaker harness
connectors.

Disconnect the Amplifier C2 harness connecter.

At the Amplifier C2 harness connector, measure the resistance
between the Left Rear Speaker (+) circuit and the following circuits:
Right Rear Speaker (-) and Right Rear Speaker (+).

Is the resistance above 1000 ohms for each of the measure-
ments?

Yes

>> Go To 6

No

>> Repair the Rear Speaker circuits that are shorted together.

Perform BODY VERIFICATION TEST - VER 1.

6.

REAR SPEAKER CIRCUITS SHORTED TOGETHER

Turn the ignition off.

Access and disconnect the Right Rear Speaker harness connector.

Disconnect the Amplifier C2 harness connecter.

At the Amplifier C2 harness connector, measure the resistance
between the Right Rear Speaker (+) circuit and Right Rear Speaker (-)
circuit.

Is the resistance above 1000 ohms?

Yes

>> Replace the Amplifier in accordance with the service infor-

mation.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Repair the Rear Speaker circuits that are shorted together.

Perform BODY VERIFICATION TEST - VER 1.

DR/DH

AUDIO - ELECTRICAL DIAGNOSTICS

8A - 39

LEFT FRONT INPUT NO ACTIVITY

For the Audio system circuit diagram (Refer to 8 - ELECTRICAL/AUDIO - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
When the DRBIII

T

performs the amplifier Input Test.

•

Set Condition:
The Amplifier detects no activity on the input circuit.

Possible Causes

(+) CIRCUIT SHORTED TO GROUND

(-) CIRCUIT SHORTED TO GROUND

OPEN SPEAKER CIRCUITS

RADIO

AMPLIFIER

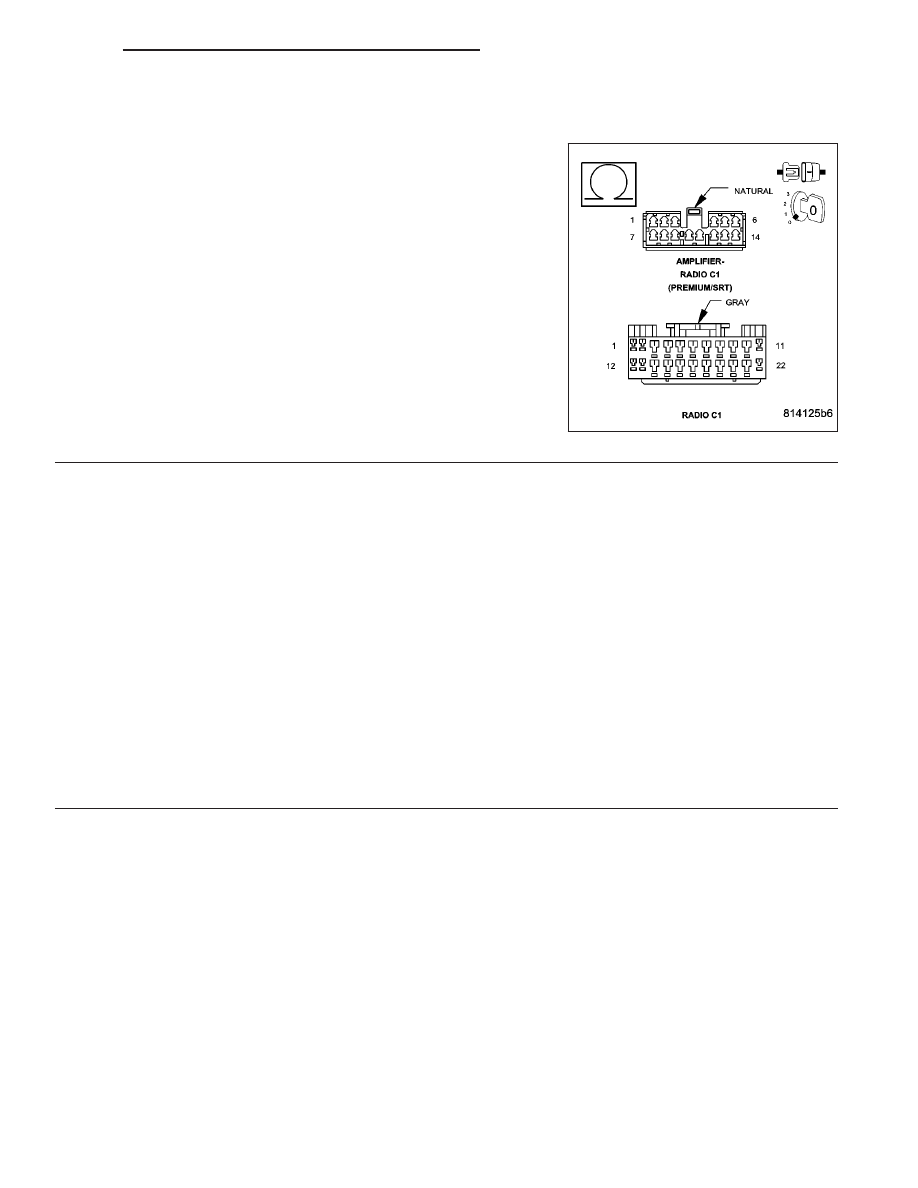

1.

(+) CIRCUIT SHORTED TO GROUND

NOTE: NOTE: The fault condition must be present to continue diagnosis. Use the DRBIII

T

to perform the

Amplifier pretest to verify the fault condition is present before continuing diagnosis.
Turn the ignition off.

Disconnect the Amplifier C1 harness connector.

Disconnect the Radio harness connector.

Measure the resistance between ground and the left front speaker (+) circuit.

Is the resistance below 1000.0 (1K) ohms?

Yes

>> Repair the speaker (+) circuit for a short to ground.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 2

2.

(-) CIRCUIT SHORTED TO GROUND

Turn the ignition off.

Disconnect the Amplifier C1 harness connector.

Disconnect the Radio harness connector.

Measure the resistance between ground and the left front speaker (-) circuit.

Is the resistance below 1000.0 (1K) ohms?

Yes

>> Repair the speaker (-) circuit for a short to ground.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 3

8A - 40

AUDIO - ELECTRICAL DIAGNOSTICS

DR/DH

LEFT FRONT INPUT NO ACTIVITY (CONTINUED)

3.

OPEN SPEAKER CIRCUITS

Turn the ignition off.

Disconnect the Amplifier C1 harness connector.

Disconnect the Radio harness connector.

Measure the resistance of each left front speaker (+) and (-) circuit
between the Radio and the Amplifier.

Is the resistance below 5.0 ohms for each circuit?

Yes

>> Go To 4

No

>> Repair the speaker circuits for an open.

Perform BODY VERIFICATION TEST - VER 1.

4.

AMPLIFIER

Turn the ignition off.

Reconnect the Radio harness connector.

Disconnect the Amplifier C1 harness connector.

Turn the ignition on and the Radio on to a known good radio station or have a tape or CD playing.

Turn the radio volume control up at least 25 positions.

With the voltmeter in the AC voltage scale, measure the voltage of each left front speaker circuit at the Amplifier C1
connector.

NOTE: NOTE: Perform this test on each left front speaker circuit.

Is the voltage at least 120mV AC (0.12 VAC) on each speaker circuit?

Yes

>> Replace the Amplifier in accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Replace the Radio.

Perform BODY VERIFICATION TEST - VER 1.

DR/DH

AUDIO - ELECTRICAL DIAGNOSTICS

8A - 41
