RIGHT FRONT I/P AND RIGHT REAR CHANNELS SHORT ACROSS (CONTINUED)

2.

RIGHT FRONT I/P AND RIGHT REAR SPEAKER CIRCUITS SHORTED

Turn the ignition off.

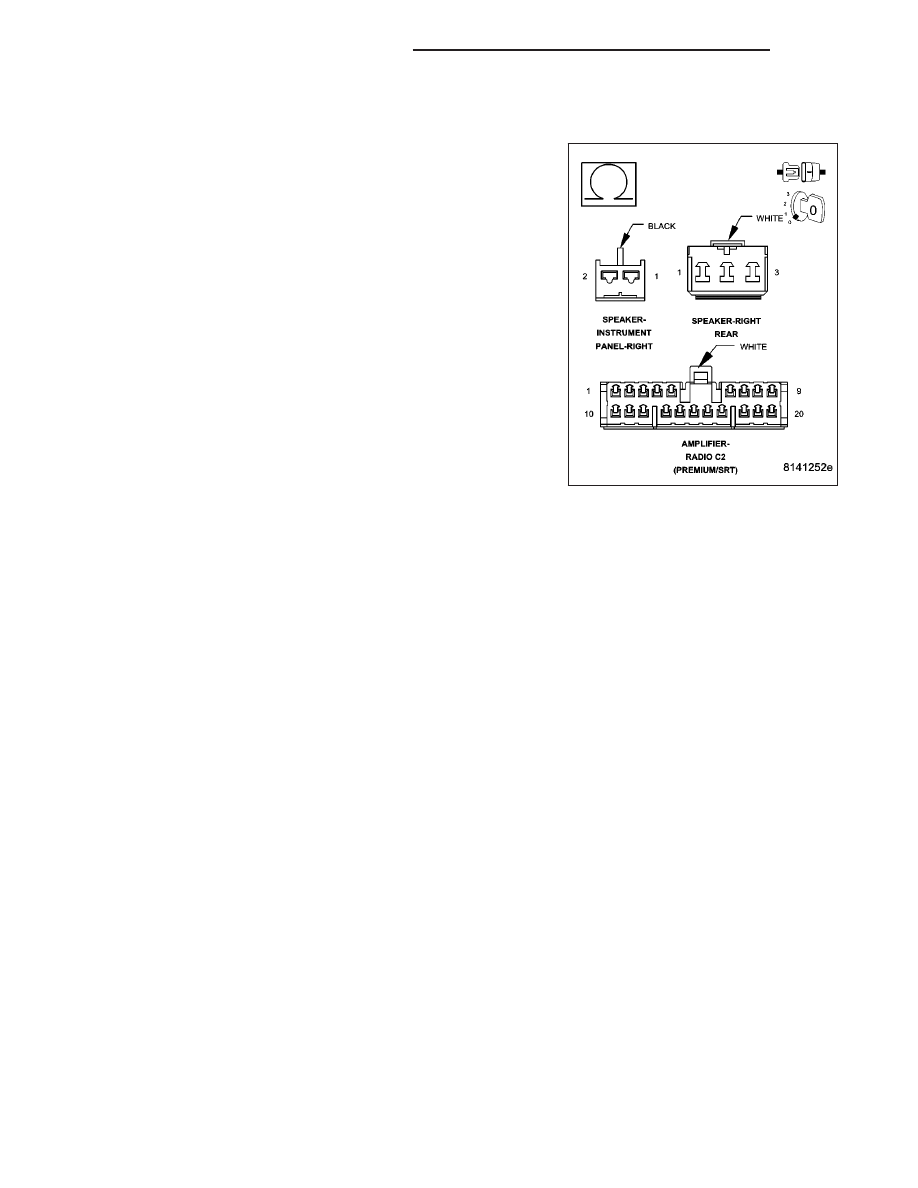

Access and disconnect the Right Front I/P Speaker harness connector.

Access and disconnect the Right Rear Speaker harness connector.

Access and disconnect the Amplifier C2 harness connector.

Measure the resistance of the Right Front I/P Speaker (+) and (-) cir-
cuits.

Measure the resistance of the Right Rear Speaker (+) and (-) circuits.

Is the resistance below 5.0 ohms on each measurement?

Yes

>> Repair both Speaker (+) and (-) circuits for a short

together.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Replace the Amplifier in accordance with the Service Infor-

mation.

Perform BODY VERIFICATION TEST - VER 1.

8A - 30

AUDIO - ELECTRICAL DIAGNOSTICS

DR/DH

RIGHT I/P SPEAKER AND BOTH REAR CHANNELS SHORT ACROSS

For the Audio system circuit diagram (Refer to 8 - ELECTRICAL/AUDIO - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
When the DRBIII

T

performs the Speaker Output test.

•

Set Condition:
When the Right I/P Speaker and both Rear Speaker circuits are simultaneously shorted.

Possible Causes

RIGHT I/P SPEAKER AND BOTH REAR CHANNELS SHORTED ACROSS

RIGHT I/P SPEAKER AND BOTH REAR SPEAKER CIRCUITS SHORTED

AMPLIFIER

1.

RIGHT I/P SPEAKER AND BOTH REAR CHANNELS SHORTED ACROSS

NOTE: NOTE: The fault condition must be present to continue
diagnosis. Use the DRBIII

T

to perform the Amplifier pretest to ver-

ify the fault condition is present before continuing diagnosis.

NOTE: NOTE: Amplifier speaker circuits are all shorted simulta-
neously.
Turn the ignition off.

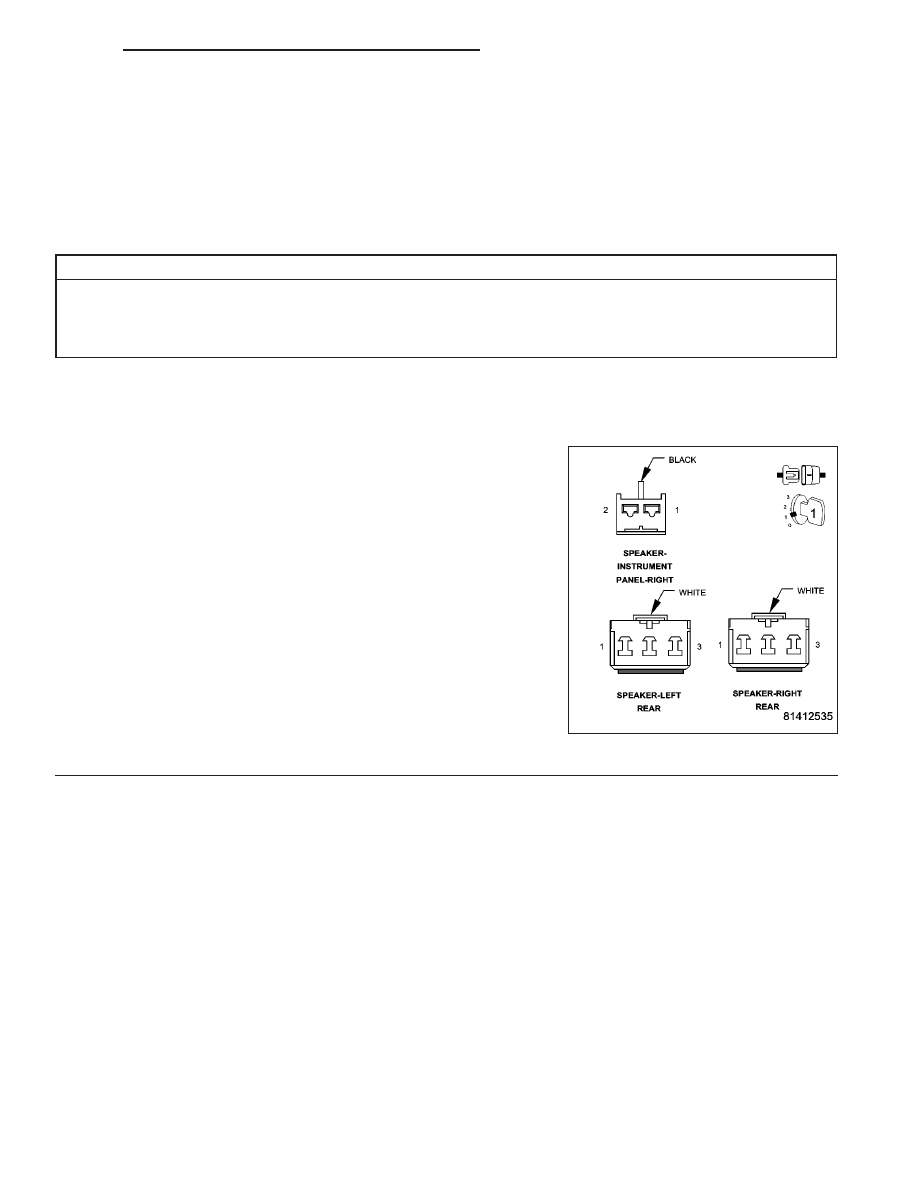

Access and disconnect the Right I/P Speaker and both Rear Speaker
harness connectors.

Turn the ignition on.

With the DRBIII

T

, perform the Amplifier pretest.

Is the fault condition still present?

Yes

>> Go To 2

No

>> Replace the Right I/P Speaker and both Rear Speakers in

accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1.

DR/DH

AUDIO - ELECTRICAL DIAGNOSTICS

8A - 31

RIGHT I/P SPEAKER AND BOTH REAR CHANNELS SHORT ACROSS (CONTINUED)

2.

RIGHT I/P SPEAKER AND BOTH REAR SPEAKER CIRCUITS SHORTED

Turn the ignition off.

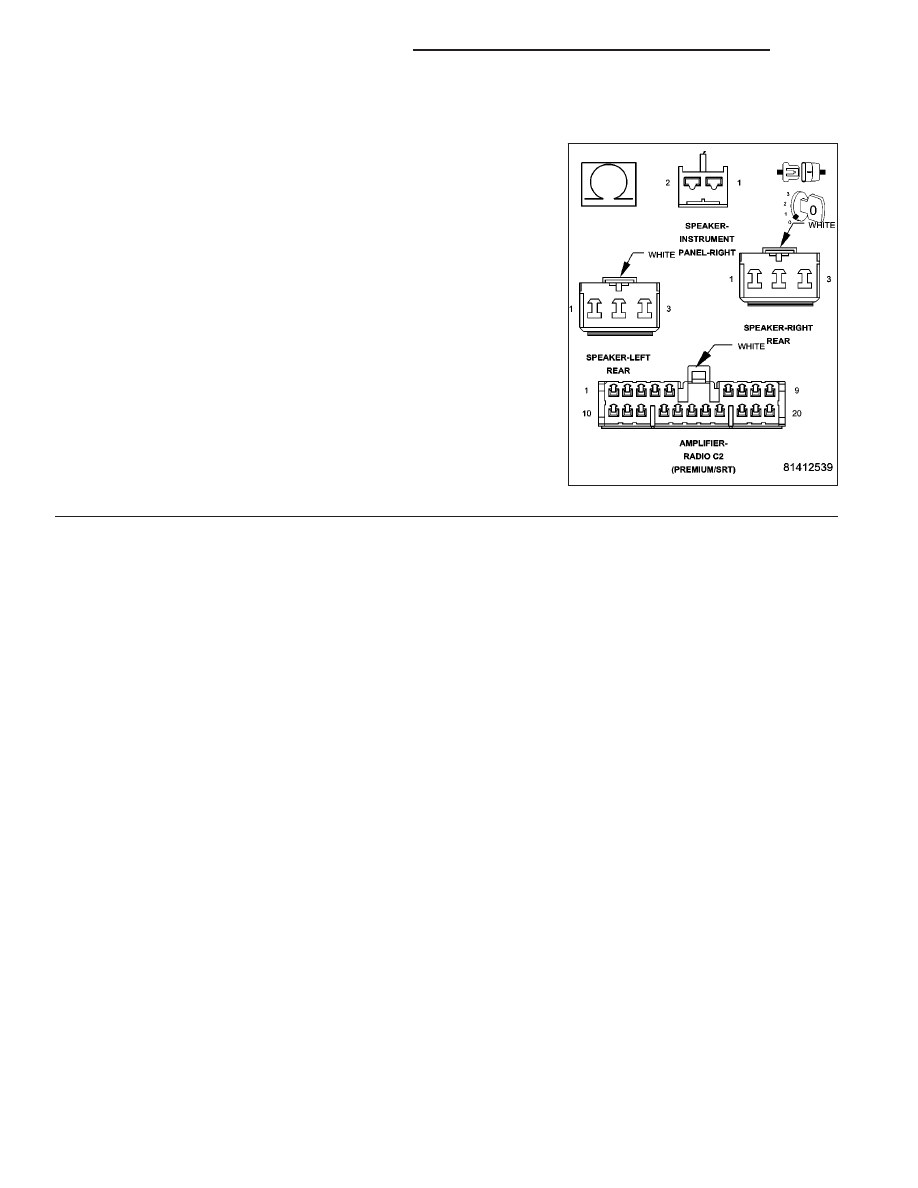

Access and disconnect the Right I/P Speaker harness connector.

Access and disconnect both Rear Speaker harness connectors.

Access and disconnect the Amplifier C2 harness connector.

Measure the resistance of the Right I/P Speaker (+) and (-) circuits.

Measure the resistance of both Rear Speaker (+) and (-) circuits.

Is the resistance below 5.0 ohms on each measurement?

Yes

>> Repair all Speaker (+) and (-) circuits for a short together.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Replace the Amplifier in accordance with the Service Infor-

mation.

Perform BODY VERIFICATION TEST - VER 1.

8A - 32

AUDIO - ELECTRICAL DIAGNOSTICS

DR/DH

RIGHT FRONT DOOR AND LEFT REAR CHANNELS SHORT ACROSS

For the Audio system circuit diagram (Refer to 8 - ELECTRICAL/AUDIO - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
When the DRBIII

T

performs the Speaker Output test.

•

Set Condition:
When the Right Front Door Speaker and Left Rear Speaker circuits are simultaneously shorted.

Possible Causes

RIGHT FRONT DOOR AND LEFT REAR CHANNELS SHORTED ACROSS

RIGHT FRONT DOOR AND LEFT REAR SPEAKER CIRCUITS SHORTED

RIGHT FRONT DOOR SPEAKER AND LEFT REAR SPEAKER

AMPLIFIER

1.

RIGHT FRONT DOOR AND LEFT REAR CHANNELS SHORTED ACROSS

NOTE: NOTE: The fault condition must be present to continue
diagnosis. Use the DRBIII

T

to perform the Amplifier pretest to ver-

ify the fault condition is present before continuing diagnosis.

NOTE: NOTE: Amplifier speaker circuits are both shorted simul-
taneously.
Turn the ignition off.

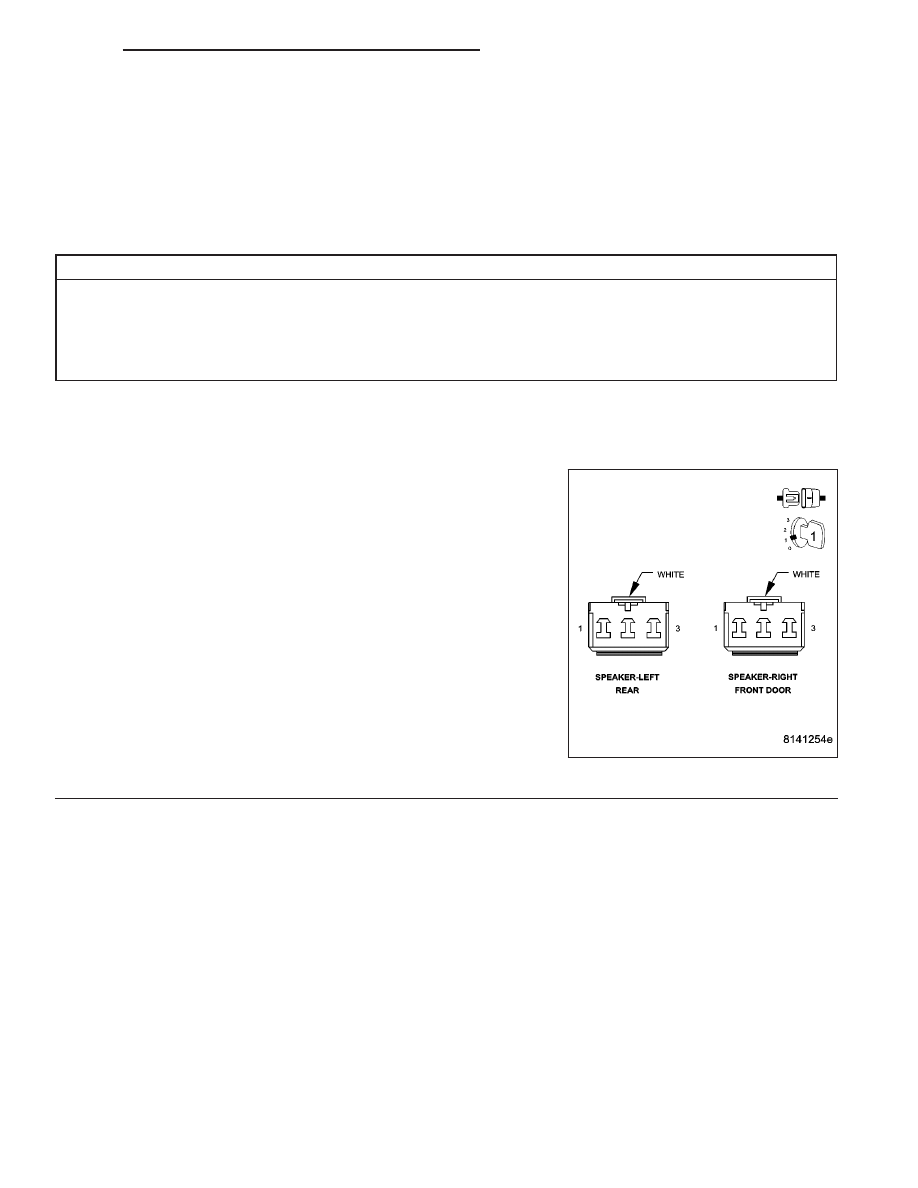

Access and disconnect the Right Front Door and Left Rear Speaker
harness connectors.

Turn the ignition on.

With the DRBIII

T

, perform the Amplifier pretest.

Is the fault condition still present?

Yes

>> Go To 2

No

>> Replace the Right Front Door and Left Rear Speakers in

accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1.

DR/DH

AUDIO - ELECTRICAL DIAGNOSTICS

8A - 33
