RIGHT FRONT I/P AND RIGHT FRONT DOOR CHANNELS SHORT ACROSS (CONTINUED)

2.

RIGHT FRONT I/P AND RIGHT FRONT DOOR SPEAKER CIRCUITS SHORTED

Turn the ignition off.

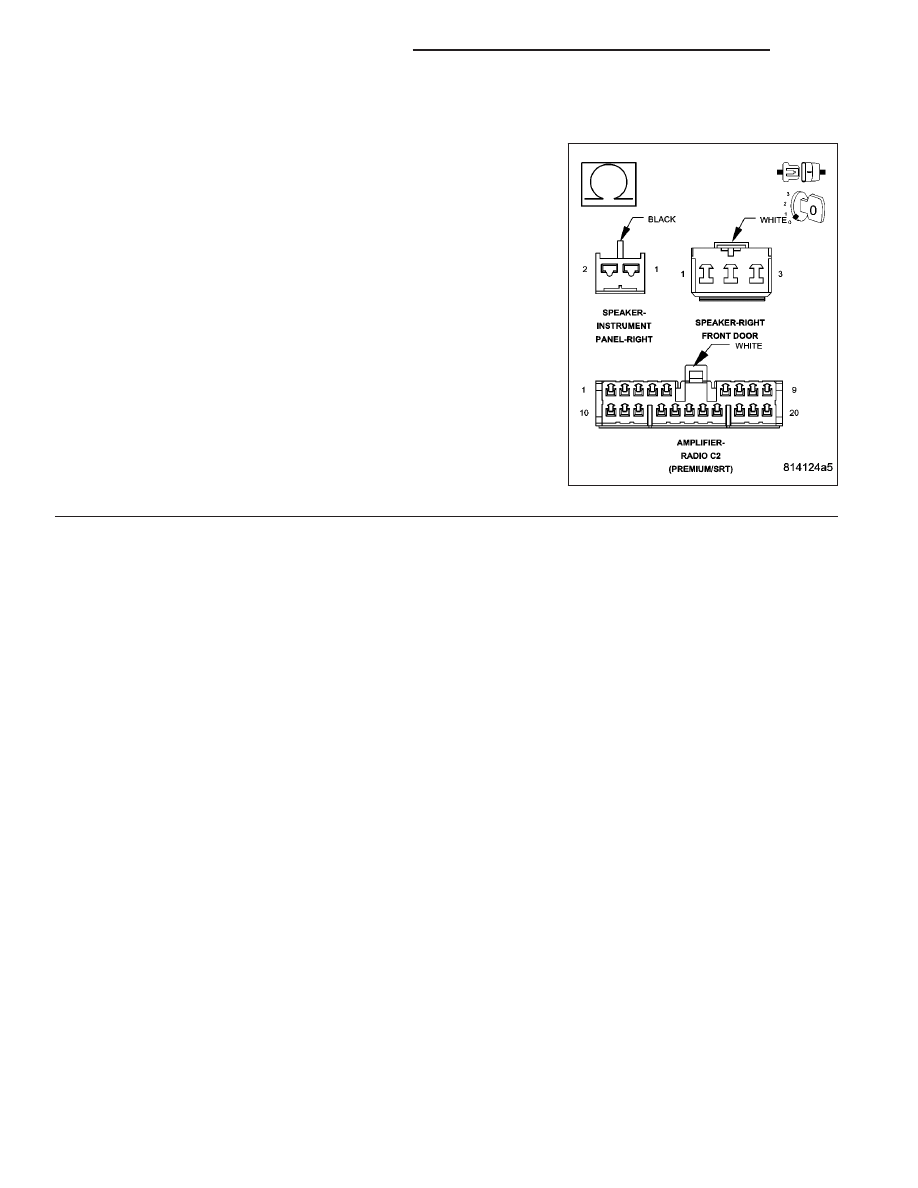

Access and disconnect the Right Front I/P Speaker harness connector.

Access and disconnect the Right Front Door Speaker harness connec-
tor.

Access and disconnect the Amplifier C2 harness connector.

Measure the resistance of the Right Front I/P Speaker (+) and (-) cir-
cuits.

Measure the resistance of the Right Front Door Speaker (+) and (-)
circuits.

Is the resistance below 5.0 ohms on each measurement?

Yes

>> Repair both Speaker (+) and (-) circuits for a short

together.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Replace the Amplifier in accordance with the Service Infor-

mation.

Perform BODY VERIFICATION TEST - VER 1.

8A - 26

AUDIO - ELECTRICAL DIAGNOSTICS

DR/DH

RIGHT FRONT I/P AND LEFT REAR CHANNELS SHORT ACROSS

For the Audio system circuit diagram (Refer to 8 - ELECTRICAL/AUDIO - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
When the DRBIII

T

performs the Speaker Output test.

•

Set Condition:
When the Right Front I/P Speaker and Left Rear Speaker circuits are simultaneously shorted.

Possible Causes

RIGHT FRONT I/P AND LEFT REAR CHANNELS SHORTED ACROSS

RIGHT FRONT I/P AND LEFT REAR SPEAKER CIRCUITS SHORTED

RIGHT FROM IP SPEAKER AND LEFT REAR SPEAKER

AMPLIFIER

1.

RIGHT FRONT I/P AND LEFT REAR CHANNELS SHORTED ACROSS

NOTE: NOTE: The fault condition must be present to continue
diagnosis. Use the DRBIII

T

to perform the Amplifier pretest to ver-

ify the fault condition is present before continuing diagnosis.

NOTE: NOTE: Amplifier speaker circuits are both shorted simul-
taneously.
Turn the ignition off.

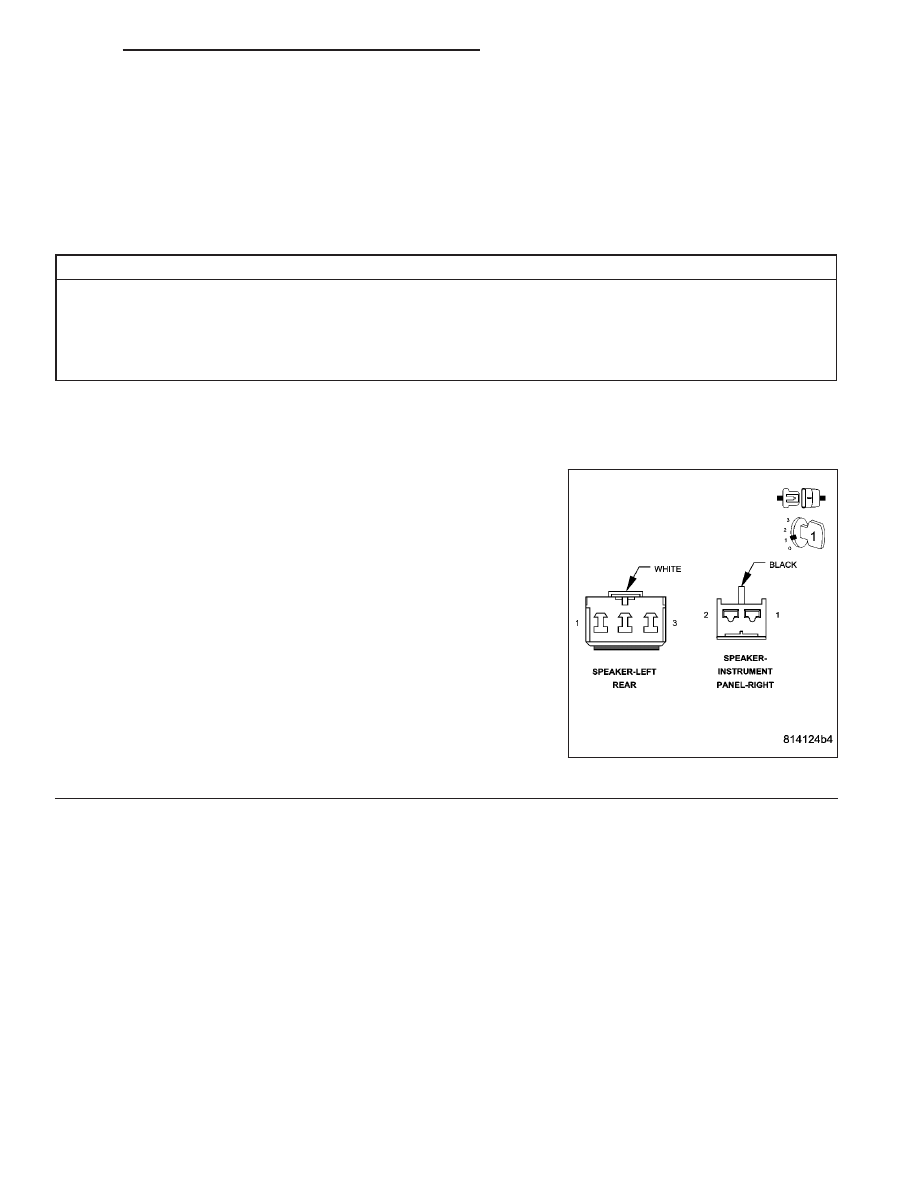

Access and disconnect the Right Front I/P and Left Rear Speaker har-
ness connectors.

Turn the ignition on.

With the DRBIII

T

, perform the Amplifier pretest.

Is the fault condition still present?

Yes

>> Go To 2

No

>> Replace the Right Front I/P and Left Rear Speakers in

accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1.

DR/DH

AUDIO - ELECTRICAL DIAGNOSTICS

8A - 27

RIGHT FRONT I/P AND LEFT REAR CHANNELS SHORT ACROSS (CONTINUED)

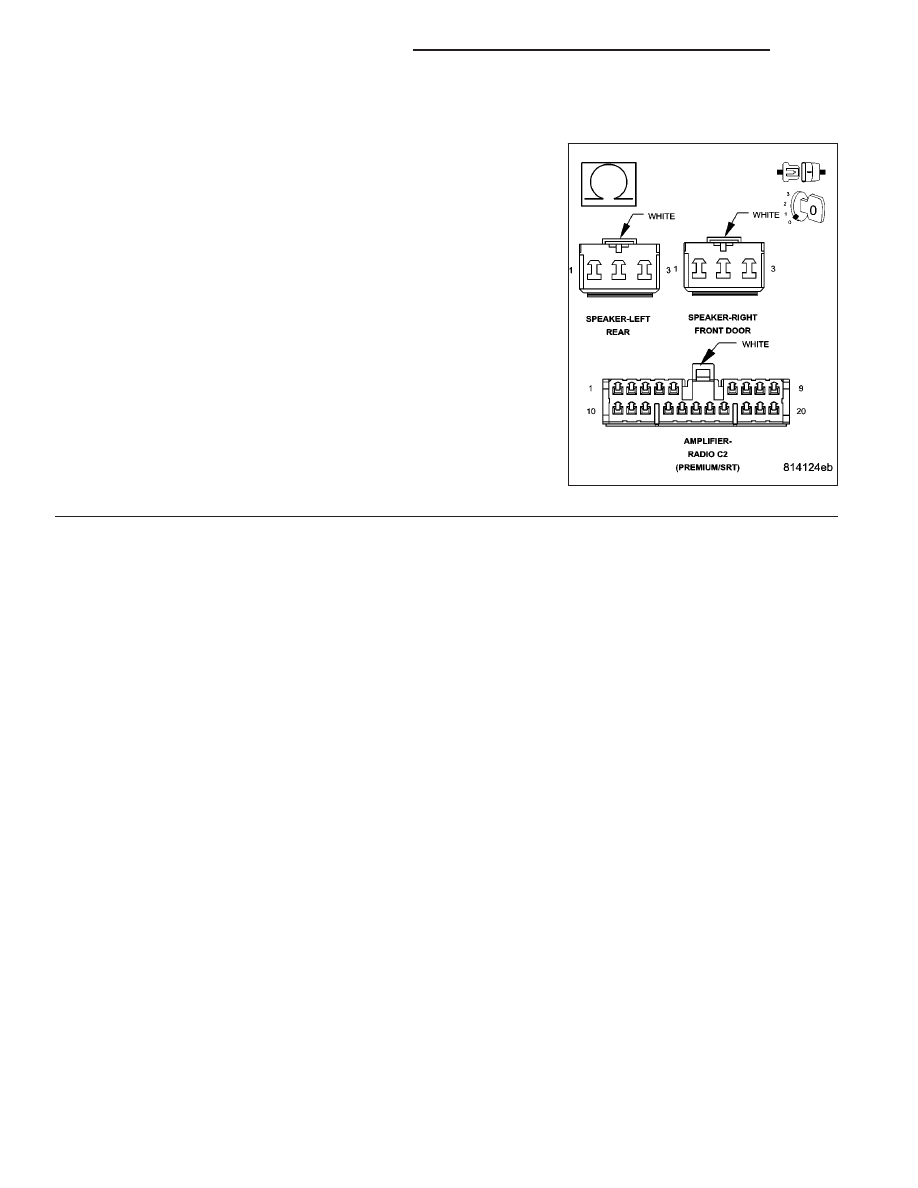

2.

RIGHT FRONT I/P AND LEFT REAR SPEAKER CIRCUITS SHORTED

Turn the ignition off.

Access and disconnect the Right Front I/P Speaker harness connector.

Access and disconnect the Left Rear Speaker harness connector.

Access and disconnect the Amplifier C2 harness connector.

Measure the resistance of the Right Front I/P Speaker (+) and (-) cir-
cuits.

Measure the resistance of the Left Rear Speaker (+) and (-) circuits.

Is the resistance below 5.0 ohms on each measurement?

Yes

>> Repair both Speaker (+) and (-) circuits for a short

together.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Replace the Amplifier in accordance with the Service Infor-

mation.

Perform BODY VERIFICATION TEST - VER 1.

8A - 28

AUDIO - ELECTRICAL DIAGNOSTICS

DR/DH

RIGHT FRONT I/P AND RIGHT REAR CHANNELS SHORT ACROSS

For the Audio system circuit diagram (Refer to 8 - ELECTRICAL/AUDIO - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
When the DRBIII

T

performs the Speaker Output test.

•

Set Condition:
When the Right Front I/P Speaker and Right Rear Speaker circuits are simultaneously shorted.

Possible Causes

RIGHT FRONT I/P AND RIGHT REAR CHANNELS SHORTED ACROSS

RIGHT FRONT I/P AND RIGHT REAR SPEAKER CIRCUITS SHORTED

AMPLIFIER

1.

RIGHT FRONT I/P AND RIGHT REAR CHANNELS SHORTED ACROSS

NOTE: NOTE: The fault condition must be present to continue
diagnosis. Use the DRBIII

T

to perform the Amplifier pretest to ver-

ify the fault condition is present before continuing diagnosis.

NOTE: NOTE: Amplifier speaker circuits are both shorted simul-
taneously.
Turn the ignition off.

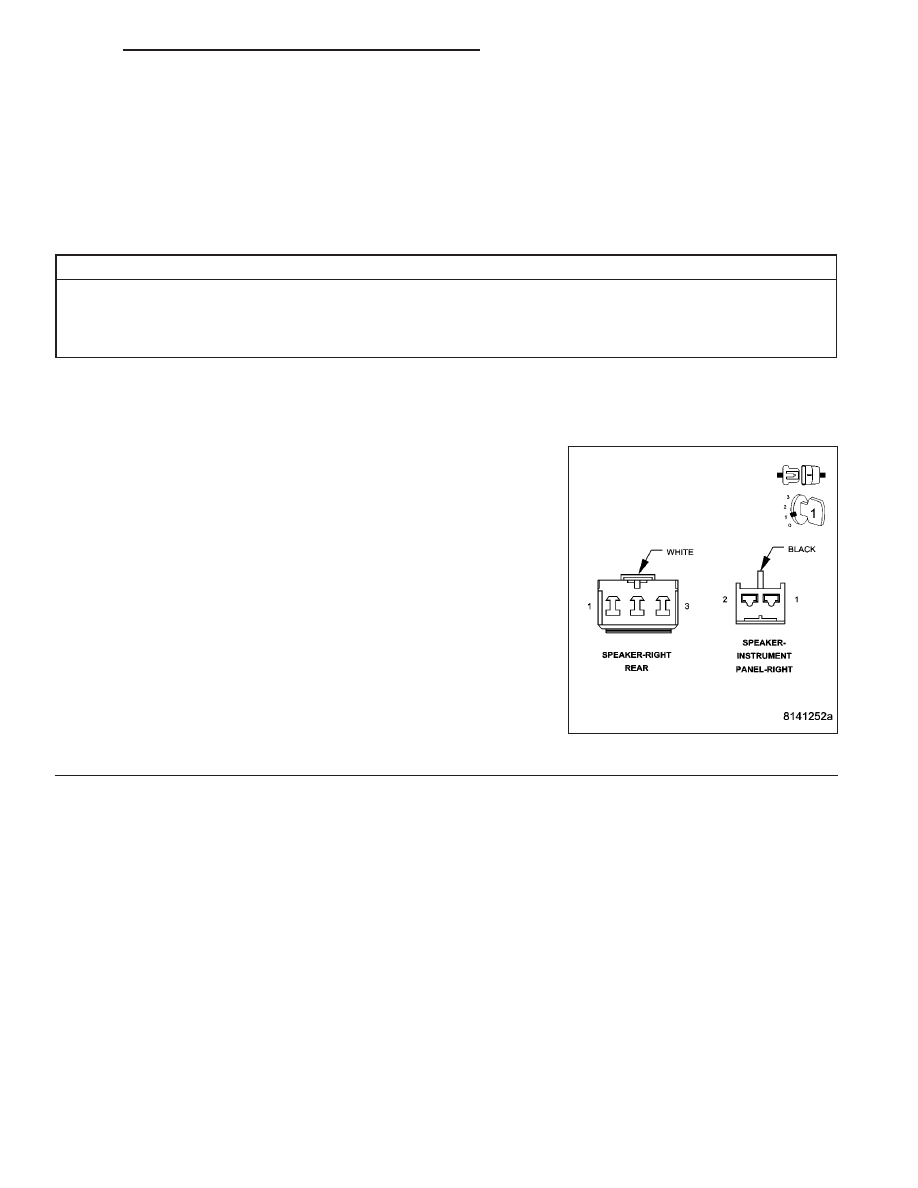

Access and disconnect the Right Front I/P and Right Rear Speaker
harness connectors.

Turn the ignition on.

With the DRBIII

T

, perform the Amplifier pretest.

Is the fault condition still present?

Yes

>> Go To 2

No

>> Replace the Right Front I/P and Right Rear Speakers in

accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1.
