INSTALLATION

NOTE: Use only the specified O-ring as it is made
of special material for R-134a. Use only refrigerant
oil of the type required for the A/C compressor.

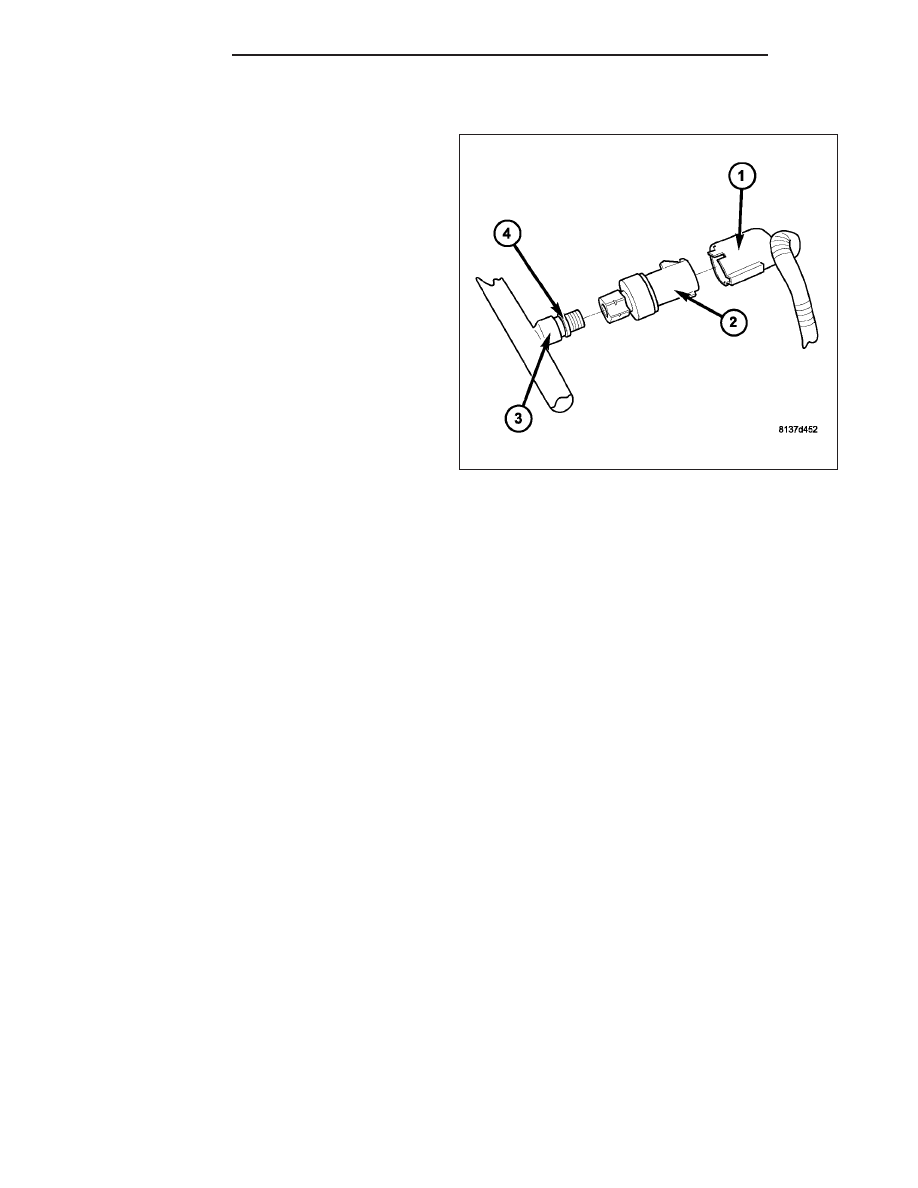

1. Lubricate a new rubber O-ring seal (4) with clean

refrigerant oil and install it onto the discharge line
fitting (3).

2. Install the A/C pressure transducer (2) onto the A/C

discharge line. Tighten the A/C pressure transducer
securely.

3. Connect the wire harness connector (1) to the A/C

pressure transducer.

4. Reconnect the negative battery cable.

24 - 236

CONTROLS

DR/DH

DISTRIBUTION

TABLE OF CONTENTS

page

page

DUCT-DEFROSTER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 237

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 238

DUCT-FLOOR DISTRIBUTION

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 239

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 240

DUCT-INSTRUMENT PANEL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 240

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 241

DUCT-INSTRUMENT PANEL DEMISTER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 241

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 242

HOUSING-HVAC

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 243

REMOVAL

HVAC HOUSING ASSEMBLY

. . . . . . . . . . . . 244

AIR INLET HOUSING

. . . . . . . . . . . . . . . . . . 245

DISASSEMBLY

HVAC HOUSING

. . . . . . . . . . . . . . . . . . . . . 246

AIR INLET HOUSING

. . . . . . . . . . . . . . . . . . 252

ASSEMBLY

HVAC HOUSING

. . . . . . . . . . . . . . . . . . . . . 254

AIR INLET HOUSING

. . . . . . . . . . . . . . . . . . 260

INSTALLATION

HVAC HOUSING ASSEMBLY

. . . . . . . . . . . . 261

AIR INLET HOUSING

. . . . . . . . . . . . . . . . . . 262

MOTOR-BLOWER

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 263

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 263

DIAGNOSIS AND TESTING

BLOWER MOTOR

. . . . . . . . . . . . . . . . . . . . 264

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 265

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 265

OUTLETS-AIR

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 266

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 266

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 267

DUCT-DEFROSTER

REMOVAL

WARNING: On vehicles equipped with airbags, disable the airbag system before attempting any steering
wheel, steering column, or instrument panel component diagnosis or service. Disconnect and isolate the
battery negative (ground) cable, then wait two minutes for the airbag system capacitor to discharge before
performing further diagnosis or service. This is the only sure way to disable the airbag system. Failure to
take the proper precautions could result in accidental airbag deployment and possible personal injury or
death.

NOTE: Take the proper precautions to protect the front face of the instrument panel from cosmetic damage.

DR/DH

DISTRIBUTION

24 - 237

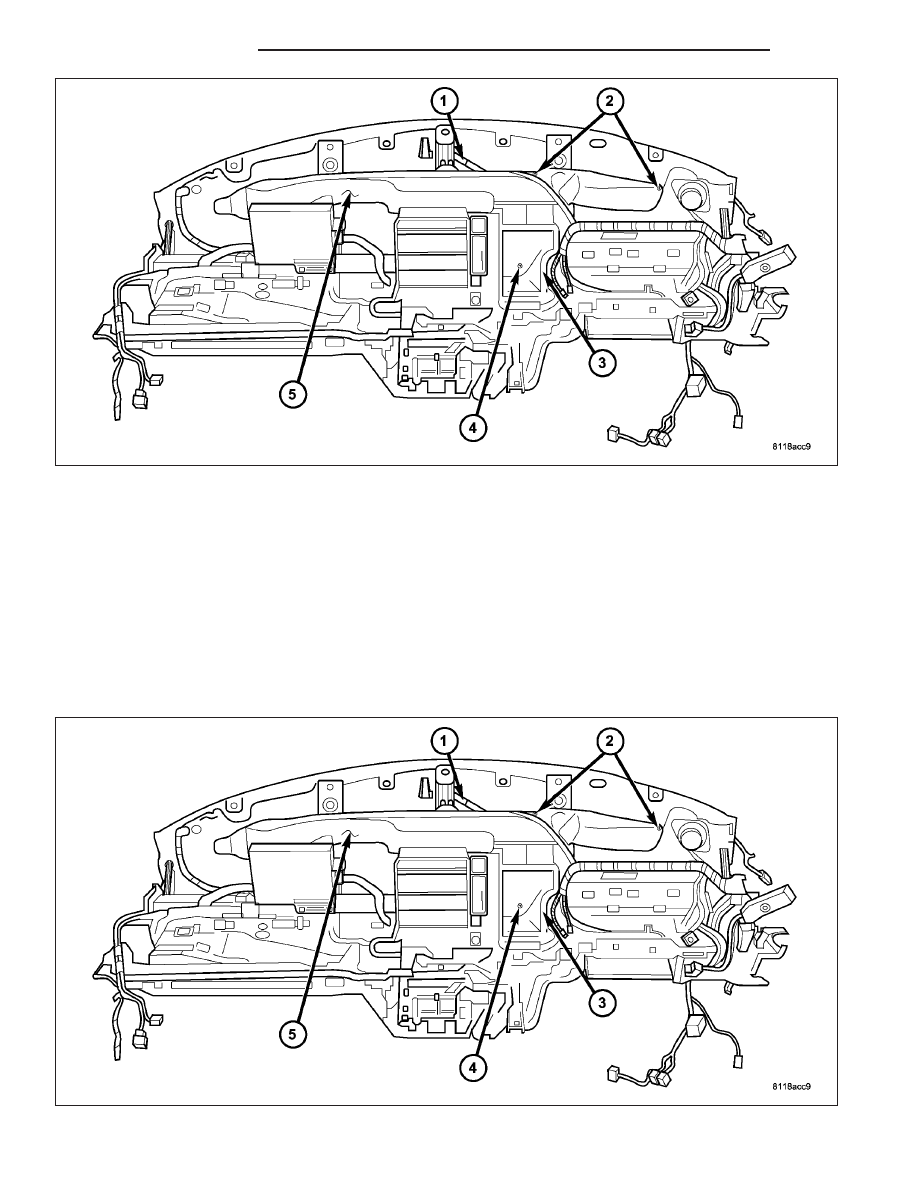

1. Remove the instrument panel and place it on a workbench (Refer to 23 - BODY/INSTRUMENT PANEL/INSTRU-

MENT PANEL ASSEMBLY - REMOVAL).

2. Disconnect the center radio speaker wire harness connector (1) and position it the wire harness lead out of the

way.

3. Remove the screw (4) that secures the defroster duct adapter (3) to the instrument panel support.

4. Remove the defroster duct adapter from the defroster duct (5).

5. Remove the six screws (2) that secure the defroster duct to the instrument panel.

6. Remove the defroster duct from the instrument panel.

INSTALLATION

1. Position the defroster duct (5) into the instrument panel.

24 - 238

DISTRIBUTION

DR/DH

2. Install the six screws (2) that secure the defroster duct to the instrument panel. Tighten the screws to 2.2 N·m

(20 in. lbs.).

3. Install the defroster duct adapter (3) onto the defroster duct.

4. Install the screw (4) that secures the defroster duct adapter to the instrument panel support. Tighten the screw to

2.2 N·m (20 in. lbs.).

5. Connect the center radio speaker wire harness connector (1) to the speaker.

6. Install the instrument panel (Refer to 23 - BODY/INSTRUMENT PANEL/INSTRUMENT PANEL ASSEMBLY -

INSTALLATION).

DUCT-FLOOR DISTRIBUTION

REMOVAL

WARNING: On vehicles equipped with airbags, disable the airbag system before attempting any steering
wheel, steering column, or instrument panel component diagnosis or service. Disconnect and isolate the
battery negative (ground) cable, then wait two minutes for the airbag system capacitor to discharge before
performing further diagnosis or service. This is the only sure way to disable the airbag system. Failure to
take the proper precautions could result in an accidental airbag deployment and possible personal injury or
death.

NOTE: Take the proper precautions to protect the front face of the instrument panel from cosmetic damage.

1. Remove the HVAC housing from the vehicle (Refer

to 24 - HEATING & AIR CONDITIONING/DISTRI-
BUTION/HOUSING-HVAC - REMOVAL).

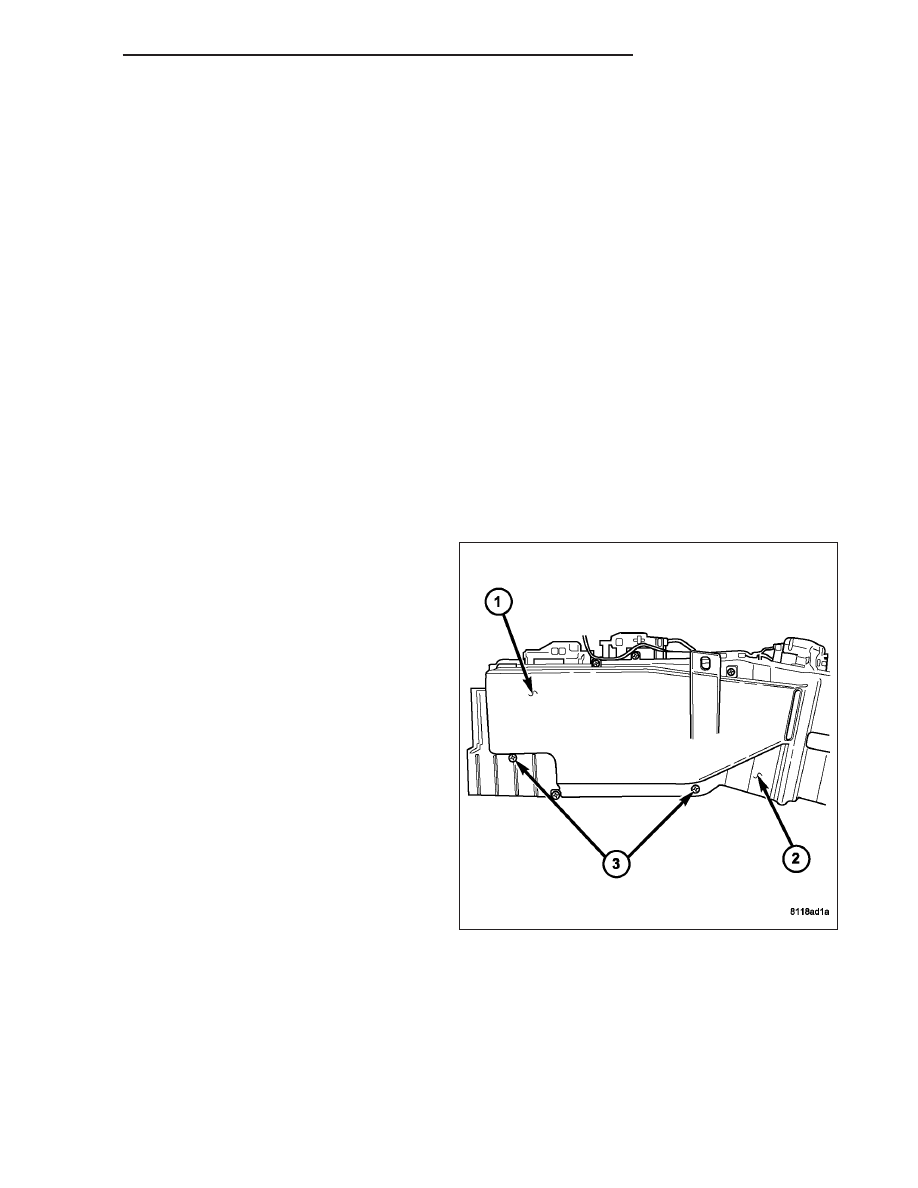

2. Remove the screws (3) that secure the floor distri-

bution duct (1) to the bottom of the HVAC housing
(2).

3. Remove the floor distribution duct from the HVAC

housing.

DR/DH

DISTRIBUTION

24 - 239
