INSTALLATION

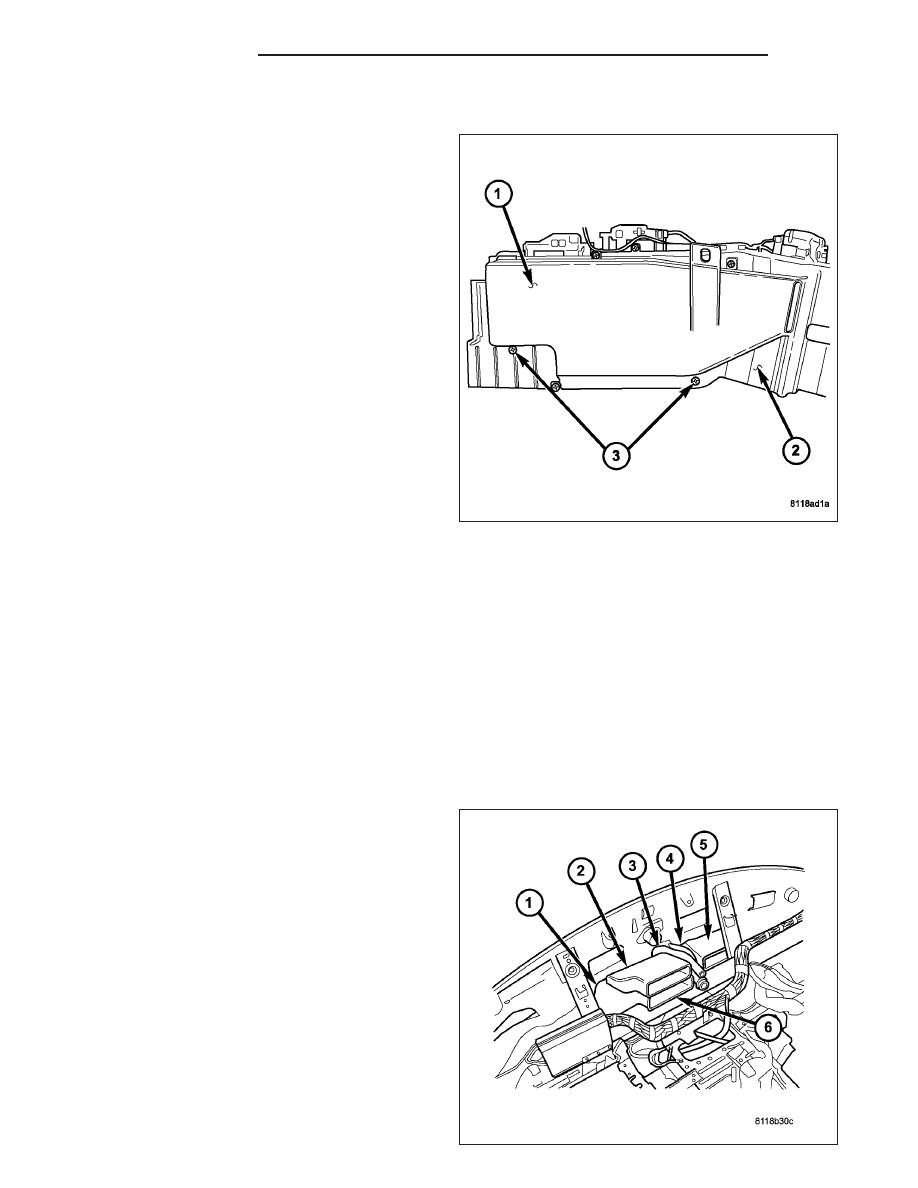

1. Position the floor distribution duct (1) onto the bot-

tom of the HVAC housing (2).

2. Install the screws (3) that secure the floor distribu-

tion duct to the HVAC housing. Tighten the screws
to 2.2 N·m (20 in. lbs.).

3. Install the HVAC housing (Refer to 24 - HEATING

& AIR CONDITIONING/DISTRIBUTION/HOUSING-
HVAC - INSTALLATION).

DUCT-INSTRUMENT PANEL

REMOVAL

WARNING: On vehicles equipped with airbags, disable the airbag system before attempting any steering
wheel, steering column, or instrument panel component diagnosis or service. Disconnect and isolate the
battery negative (ground) cable, then wait two minutes for the airbag system capacitor to discharge before
performing further diagnosis or service. This is the only sure way to disable the airbag system. Failure to
take the proper precautions could result in an accidental airbag deployment and possible personal injury or
death.

NOTE: Take the proper precautions to protect the front face of the instrument panel from cosmetic damage.

1. Remove the instrument panel and place it on a

workbench (Refer to 23 - BODY/INSTRUMENT
PANEL/INSTRUMENT

PANEL

ASSEMBLY

-

REMOVAL).

2. Remove the defroster ducts (Refer to 24 - HEAT-

ING & AIR CONDITIONING/DISTRIBUTION/DUCT-
DEFROSTER - REMOVAL).

3. Remove the two screws that secure the center dis-

tribution duct to the instrument panel support and
remove the duct.

4. Remove the right side instrument panel duct

adapter (2).

5. Remove the right and left side intermediate demis-

ter ducts (3 and 4).

6. Remove the left side instrument panel duct adapter

(6).

24 - 240

DISTRIBUTION

DR/DH

7. Remove the instrument panel cover (Refer to 23 - BODY/INSTRUMENT PANEL/INSTRUMENT PANEL TOP

COVER - REMOVAL).

8. Remove the screws that secure the right and left side instrument panel ducts (1 and 5) to the instrument panel.

9. Remove the instrument panel ducts from the instrument panel.

INSTALLATION

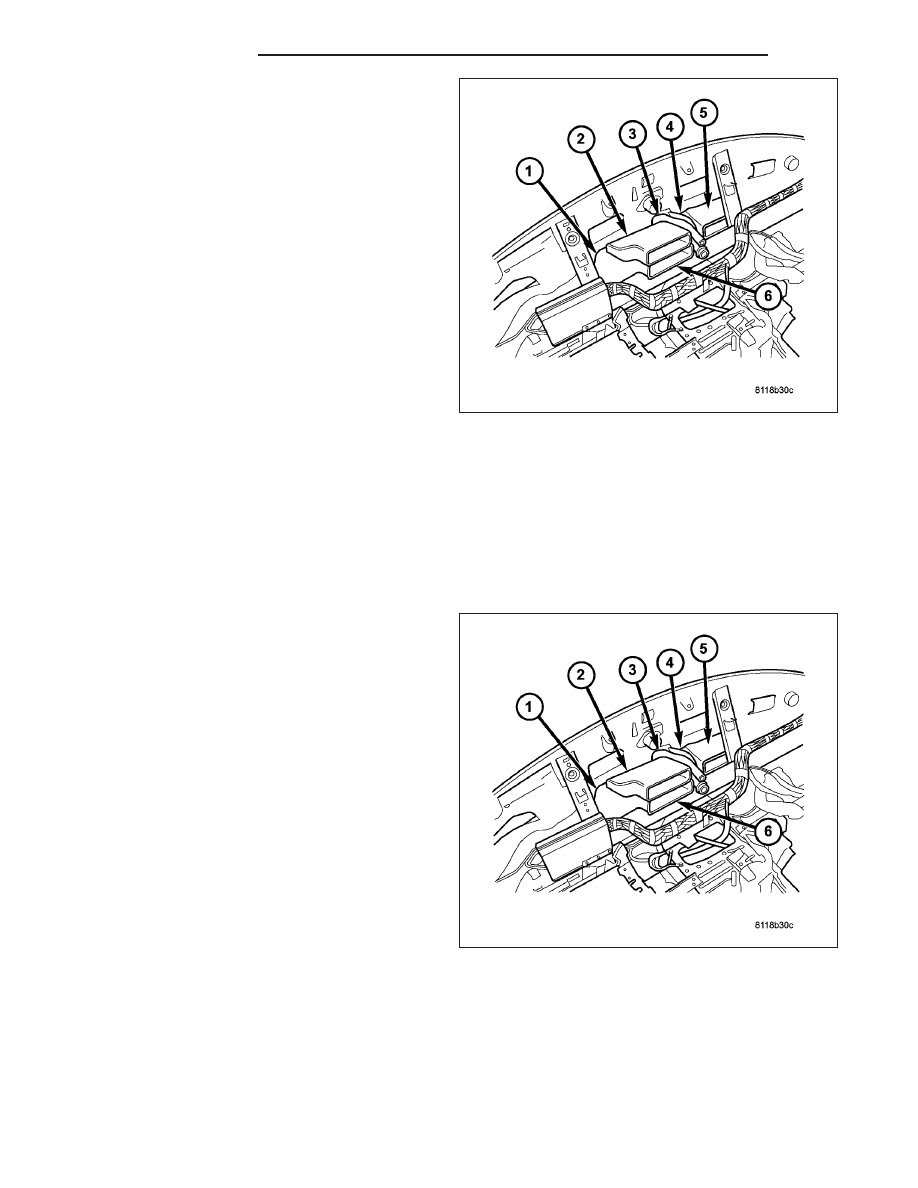

1. Position the right and left side instrument panel

ducts (1 and 5) onto the instrument panel.

2. Install the screws that secure the right and left side

instrument panel ducts to the instrument panel.
Tighten the screws to 2.2 N·m (20 in. lbs.).

3. Install the instrument panel top cover (Refer to 23 -

BODY/INSTRUMENT

PANEL/INSTRUMENT

PANEL TOP COVER - INSTALLATION).

4. Install the left side instrument panel duct adapter

(6).

5. Install the right and left side intermediate demister

ducts (3 and 4).

6. Install the right side instrument panel duct adapter

(2).

7. Position the center distribution duct to the instru-

ment panel support.

8. Install the two screws that secure the center distri-

bution duct to the instrument panel support. Tighten
the screws to 2.2 N·m (20 in. lbs.).

9. Install the defroster ducts (Refer to 24 - HEATING & AIR CONDITIONING/DISTRIBUTION/DUCT-DEFROSTER -

INSTALLATION).

10. Install the instrument panel (Refer to 23 - BODY/INSTRUMENT PANEL/INSTRUMENT PANEL ASSEMBLY -

INSTALLATION).

DUCT-INSTRUMENT PANEL DEMISTER

REMOVAL

WARNING: On vehicles equipped with airbags, disable the airbag system before attempting any steering
wheel, steering column, or instrument panel component diagnosis or service. Disconnect and isolate the
battery negative (ground) cable, then wait two minutes for the airbag system capacitor to discharge before
performing further diagnosis or service. This is the only sure way to disable the airbag system. Failure to
take the proper precautions could result in accidental airbag deployment and possible personal injury or
death.

NOTE: Take the proper precautions to protect the front face of the instrument panel from cosmetic damage.

DR/DH

DISTRIBUTION

24 - 241

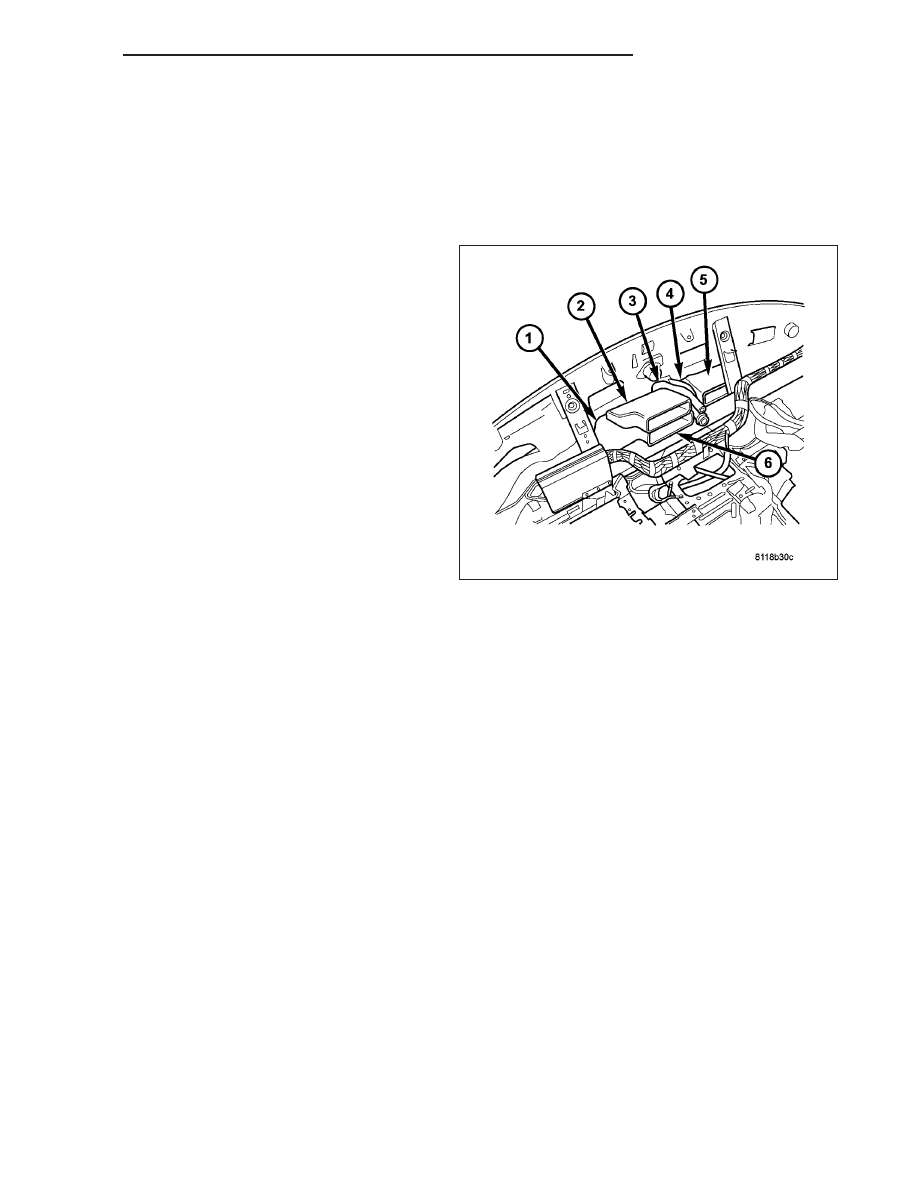

1. Remove the instrument panel and place it on a

workbench (Refer to 23 - BODY/INSTRUMENT
PANEL/INSTRUMENT

PANEL

ASSEMBLY

-

REMOVAL).

2. Remove the defroster ducts (Refer to 24 - HEAT-

ING & AIR CONDITIONING/DISTRIBUTION/DUCT-
DEFROSTER - REMOVAL).

3. Remove the two screws that secure the center dis-

tribution duct to the instrument panel support and
remove the duct.

4. Remove the right side instrument panel duct

adapter (2).

5. Remove the right and left side intermediate demis-

ter ducts (3 and 4).

6. Remove the left side instrument panel duct adapter

(6).

7. Remove the instrument panel cover (Refer to 23 -

BODY/INSTRUMENT

PANEL/INSTRUMENT

PANEL TOP COVER - REMOVAL).

8. Remove the screws that secure the right and left side instrument panel ducts (1 and 5) to the instrument panel

and remove the ducts.

9. Remove the screws that secure the left and right side demister ducts to the instrument panel and remove the

ducts.

INSTALLATION

1. Position the right and left side demister ducts into

the instrument panel.

2. Install the screws that secure the right and left side

demister ducts to the instrument panel. Tighten the
screws to 2.2 N·m (20 in. lbs.).

3. Position the right and left side instrument panel

ducts (1 and 5) to the instrument panel.

4. Install the screws that secure the right and left side

instrument panel ducts to the instrument panel.
Tighten the screws to 2.2 N·m (20 in. lbs.).

5. Install the instrument panel top cover (Refer to 23 -

BODY/INSTRUMENT

PANEL/INSTRUMENT

PANEL TOP COVER - INSTALLATION).

6. Install the left side instrument panel duct adapter

(6).

7. Install the right and left side intermediate demister

ducts (3 and 4).

8. Install the right side instrument panel duct adapter

(2).

9. Position the center distribution duct to the instrument panel support.

10. Install the two screws that secure the center distribution duct to the instrument panel support. Tighten the

screws to 2.2 N·m (20 in. lbs.).

11. Install the defroster ducts (Refer to 24 - HEATING & AIR CONDITIONING/DISTRIBUTION/DUCT-DEFROSTER

- INSTALLATION).

12. Install the instrument panel (Refer to 23 - BODY/INSTRUMENT PANEL/INSTRUMENT PANEL ASSEMBLY -

INSTALLATION).

24 - 242

DISTRIBUTION

DR/DH

HOUSING-HVAC

DESCRIPTION

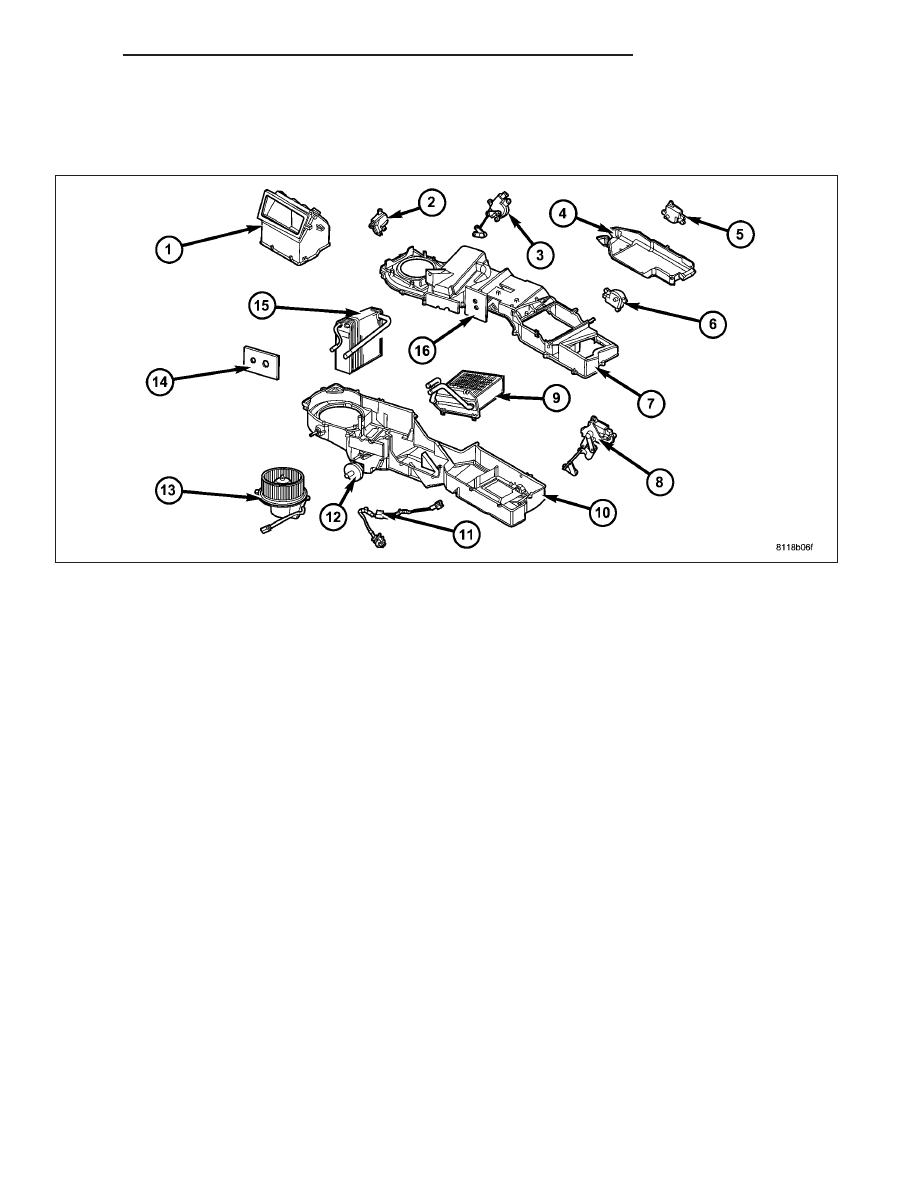

All models are equipped with a common HVAC housing assembly that combines A/C and heating capabilities into a
single unit mounted within the passenger compartment. The HVAC housing assembly consists of the following:

•

HVAC housing — The HVAC housing consists of an upper housing (7) and a lower housing (10) that are
attached together by screws and is mounted to the dash panel behind the instrument panel. The HVAC hous-
ing contains the heater core (9), A/C evaporator (15), blend-air and mode-air doors, and has mounting provi-
sions for the air-door actuators (3, 5, 6 and 8), floor distribution duct (4), blower motor (13), blower motor
resistor, foam seals (12, 14 and 16) and the HVAC wire harness (11).

•

Air inlet housing — The air inlet housing (1) is mounted to the right end of the HVAC housing and contains
the recirculation-air door and has mounting provisions for the recirculation door actuator (2).

The heating-A/C system is a blend-air type system. The blend-air doors control the amount of conditioned air that is
allowed to flow through, or around, the heater core. The dual zone heating A/C system uses two blend door actua-
tors while the single zone system uses only one blend door actuator.

The A/C system is designed for the use of a non-CFC, R-134a refrigerant and uses an A/C evaporator to cool and
dehumidify the incoming air prior to blending it with the heated air. A temperature control determines the discharge
air temperature by operating the blend door actuator(s), which moves the blend-air door(s). This allows an almost
immediate control of the output air temperature of the system. The mode door actuator operates the mode-air doors
which direct the flow of the conditioned air out the various air outlets, depending on the mode selected. The recir-
culation door actuator operates the recirculation-air door which closes off the fresh air intake and recirculates the air
already inside the vehicle. The electric door actuators are connected to the vehicle electrical system by the HVAC
wire harness. The blower motor controls the velocity of air flowing through the HVAC housing assembly by spinning
the blower wheel within the HVAC housings at the selected speed by use of the blower motor resistor.

The HVAC housing must be removed from the vehicle and disassembled for service of the heater core, A/C evap-
orator, evaporator temperature sensor, blend-air and mode-air doors. The air inlet housing must be removed from
HVAC housing and disassembled for service of the recirculation-air door.
