Dodge Ram Truck 1500-2500-3500. Manual - part 197

REAR TUBE / HOSE ASSEMBLY

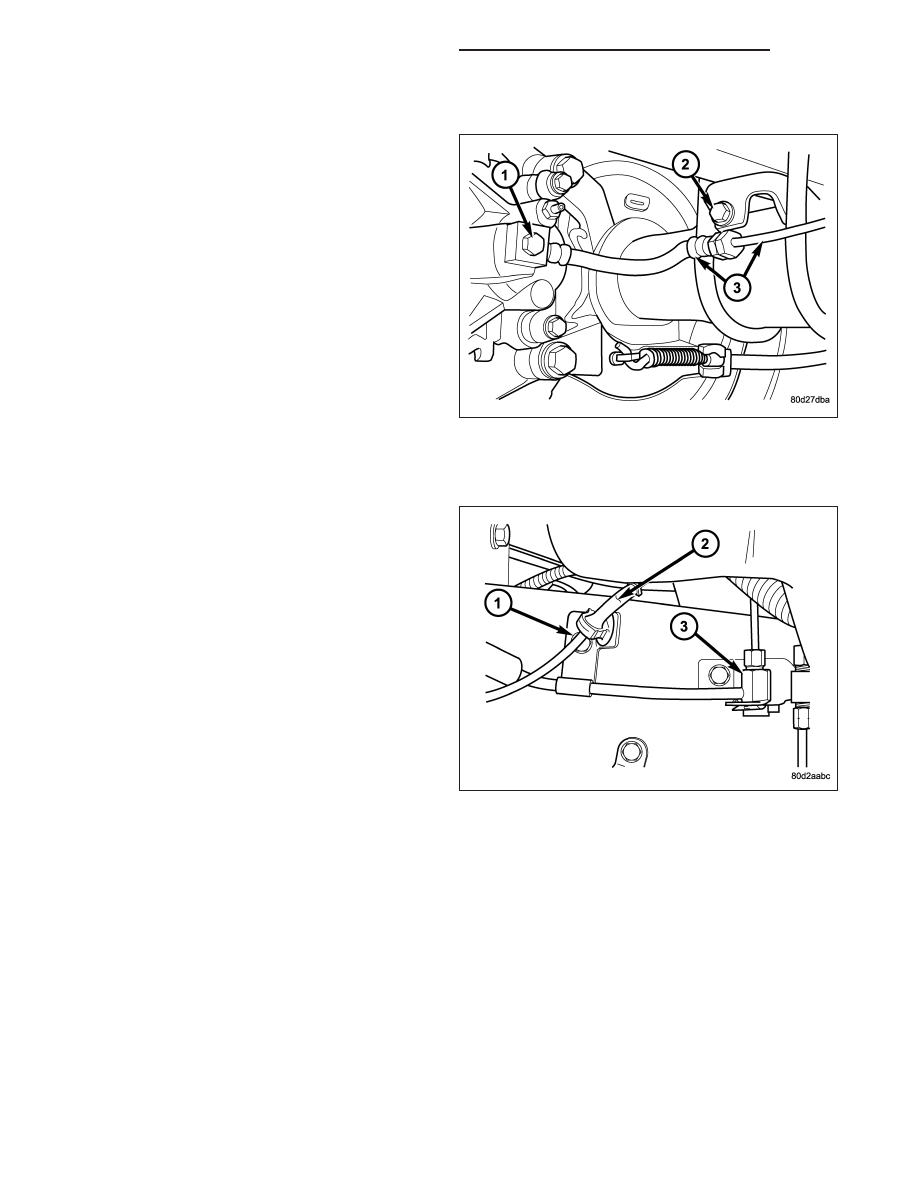

1. Raise and support the vehicle.

2. Remove the brake line located at the axle.

3. Remove the mounting bolt (2) for the brake hose

(3) at the axle.

4. Remove the banjo bolt (1) at the caliper.

5. Remove the hose.

FRONT HOSE

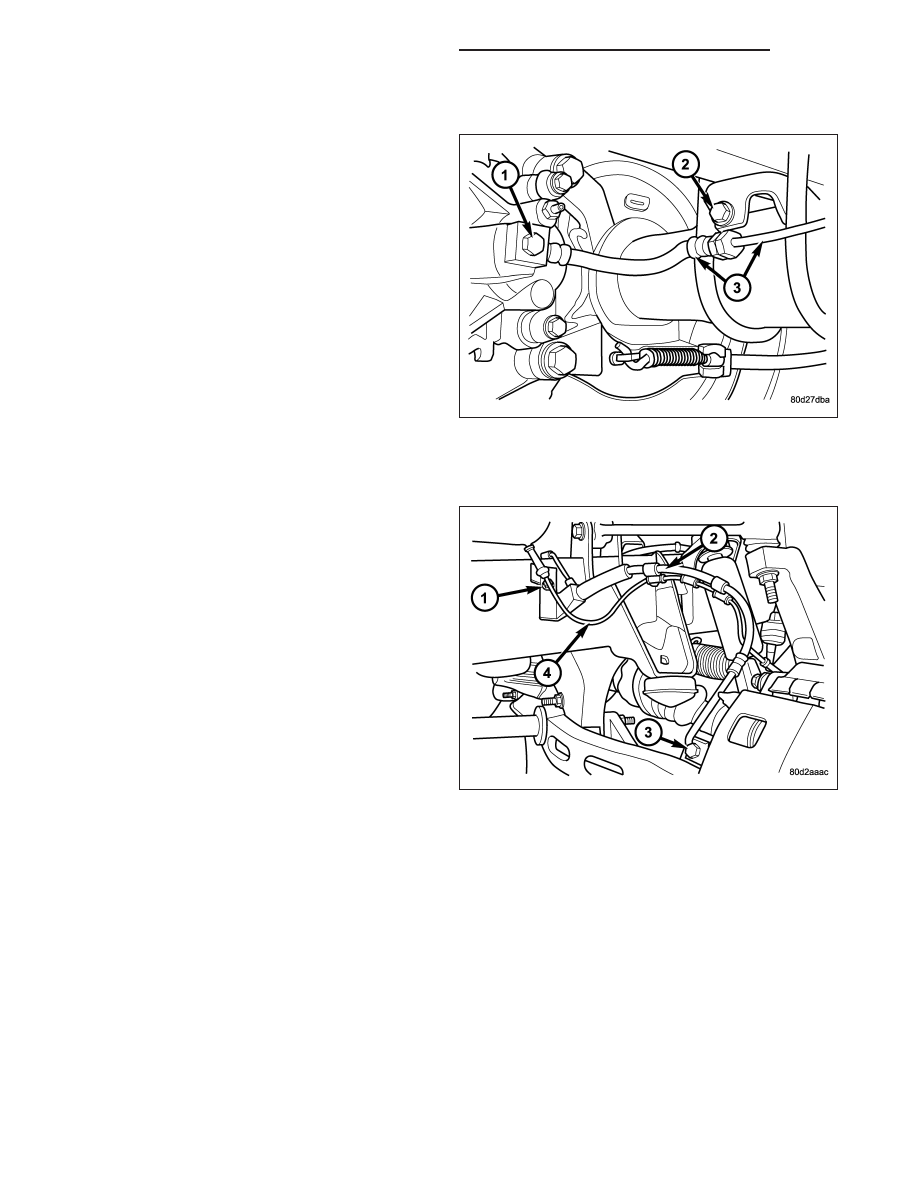

1. Raise and support vehicle.

2. Remove the tire and wheel assembly.

3. Remove the brake hose (2) from the brake line

located at the frame.

4. Remove the brake hose banjo bolt (3) at the cali-

per.

5. Remove the mounting bolt securing the brake hose

(2) to the frame and remove the wheel speed sen-
sor wire (4) from the brake hose (2).

6. Remove the hose.

5 - 216

BRAKES - BASE - SERVICE INFORMATION

DR/DH

INSTALLATION

REAR BRAKE HOSE

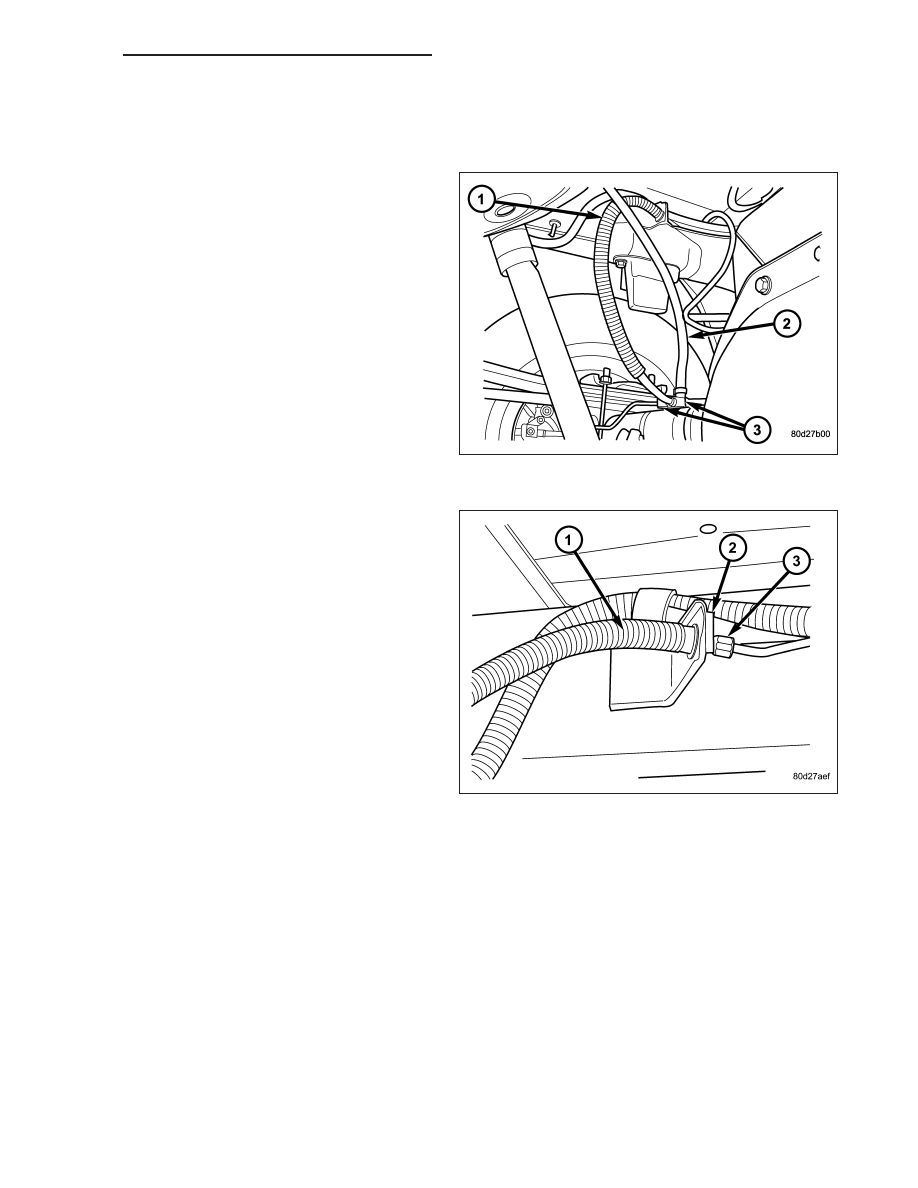

1. Install the hose (1).

2. Install the mounting bolt for the brake hose (1) at

the axle.

3. Install the two brake lines (3) at the bottom of the

hose located at the axle.

4. Install the vent hose (2).

5. Install the brake hose clip (2) at the top of the hose

(1) located at the frame.

6. Install the brake line (3) to the hose at the frame.

7. Lower the vehicle and remove the support.

8. Bleed the brake system (Refer to 5 - BRAKES -

STANDARD PROCEDURE).

DR/DH

BRAKES - BASE - SERVICE INFORMATION

5 - 217

REAR TUBE / HOSE ASSEMBLY

1. Install the hose (3).

2. Install the banjo bolt (1) at the caliper and tighten

fitting bolt to 27 N·m (245 in. lbs.).

3. Install the mounting bolt (2) for the brake hose (3)

at the axle.

4. Install the brake line located at the axle.

5. Lower the vehicle and remove the support.

6. Bleed the brake system (Refer to 5 - BRAKES -

STANDARD PROCEDURE).

FRONT BRAKE HOSE

1. Install the hose (3).

2. Install the mounting bolt (1) for the brake hose (3)

at the frame.

3. Install the brake hose banjo bolt at the caliper.

4. Reinstall the wheel speed sensor wire (2) to the

brake hose.

5. Remove the support and lower the vehicle.

6. Bleed the brake system (Refer to 5 - BRAKES -

STANDARD PROCEDURE).

5 - 218

BRAKES - BASE - SERVICE INFORMATION

DR/DH

PADS - BRAKE

REMOVAL

FRONT

1. Raise and support vehicle.

2. Remove the wheel and tire assemblies.

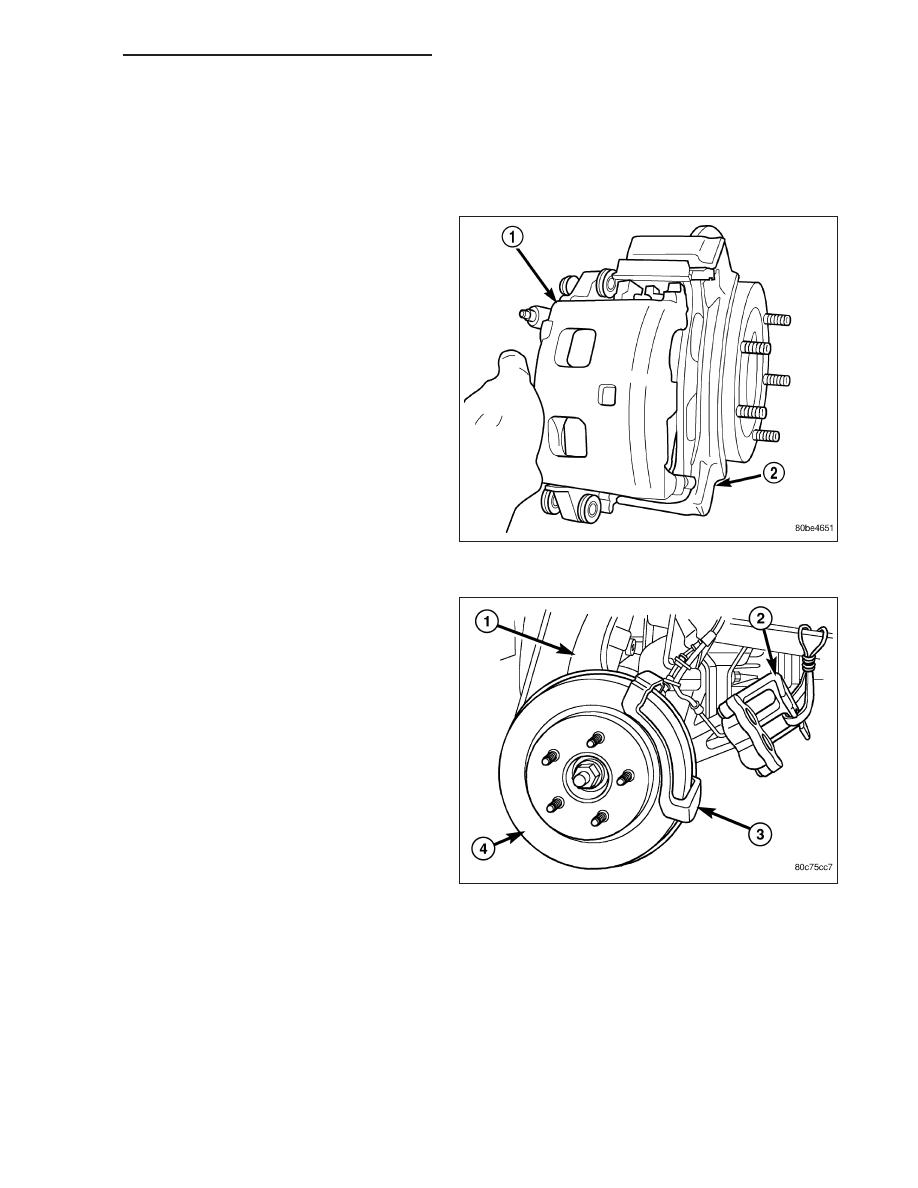

3. Compress the caliper.

4. Remove the caliper (1), (Refer to 5 - BRAKES/HY-

DRAULIC/MECHANICAL/DISC BRAKE CALIPERS
- REMOVAL).

5. Remove the caliper (1) by tilting the top up and off

the caliper adapter (2).

NOTE: Do not allow brake hose to support caliper
assembly.

6. Support and hang the caliper (2).

DR/DH

BRAKES - BASE - SERVICE INFORMATION

5 - 219
