Dodge Ram Truck 1500-2500-3500. Manual - part 198

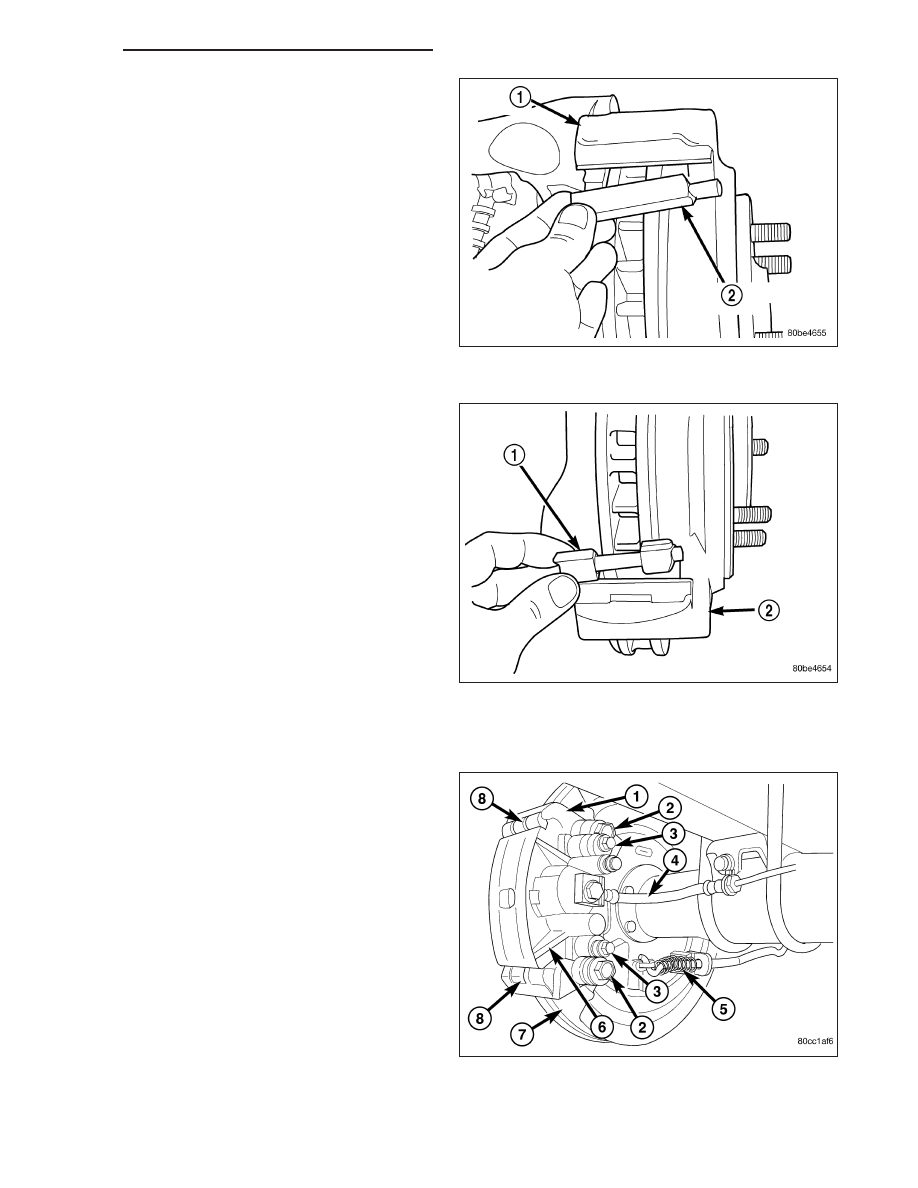

7. Remove the inboard brake shoe (1) from the cali-

per adapter (2).

8. Remove the outboard brake shoe (1) from the cal-

iper adapter (2).

5 - 220

BRAKES - BASE - SERVICE INFORMATION

DR/DH

NOTE: Anti-rattle springs are not interchangeable.

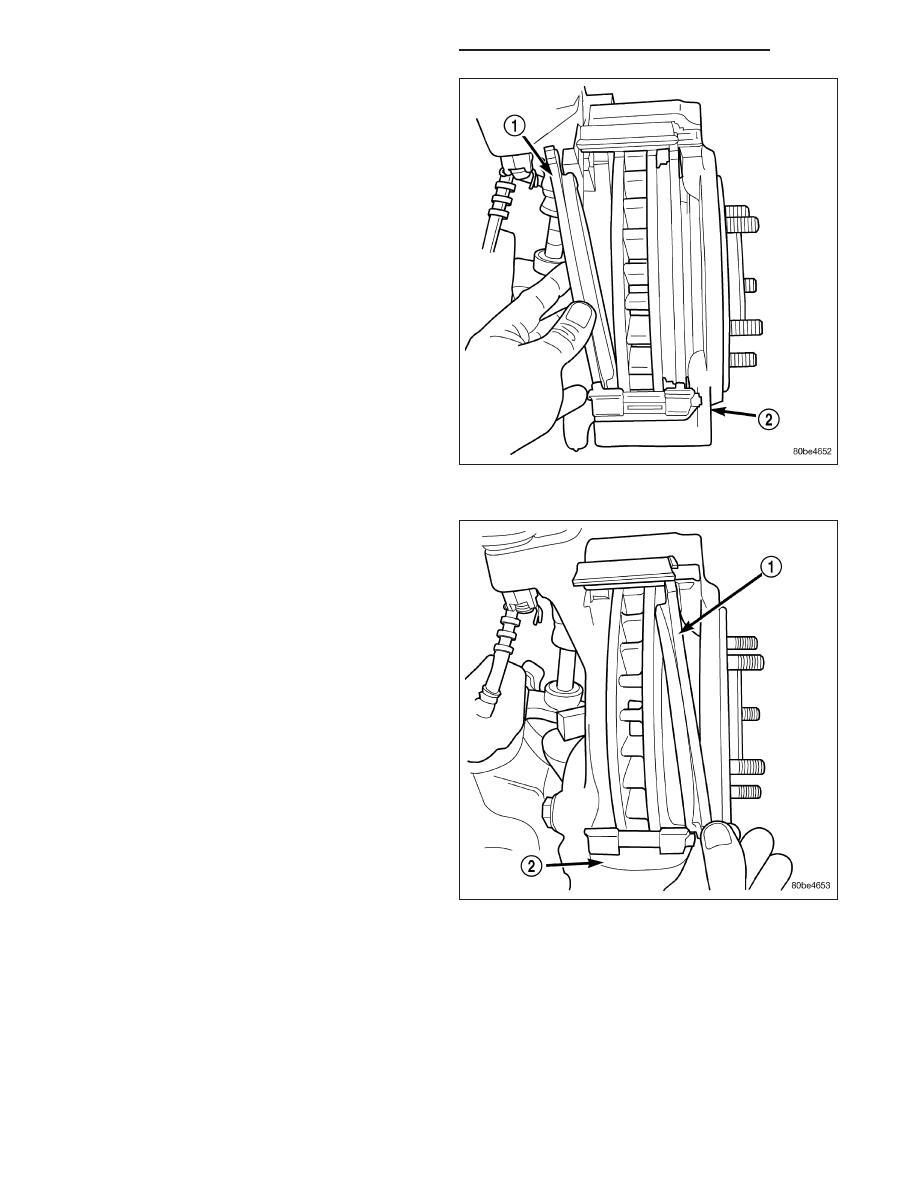

9. Remove the top anti-rattle springs (2) from the cal-

iper adapter (1).

10. Remove the bottom anti-rattle springs (2) from the

caliper adapter (1).

REAR

1. Raise and support the vehicle.

2. Remove the rear wheel and tire assemblies.

3. Compress the caliper.

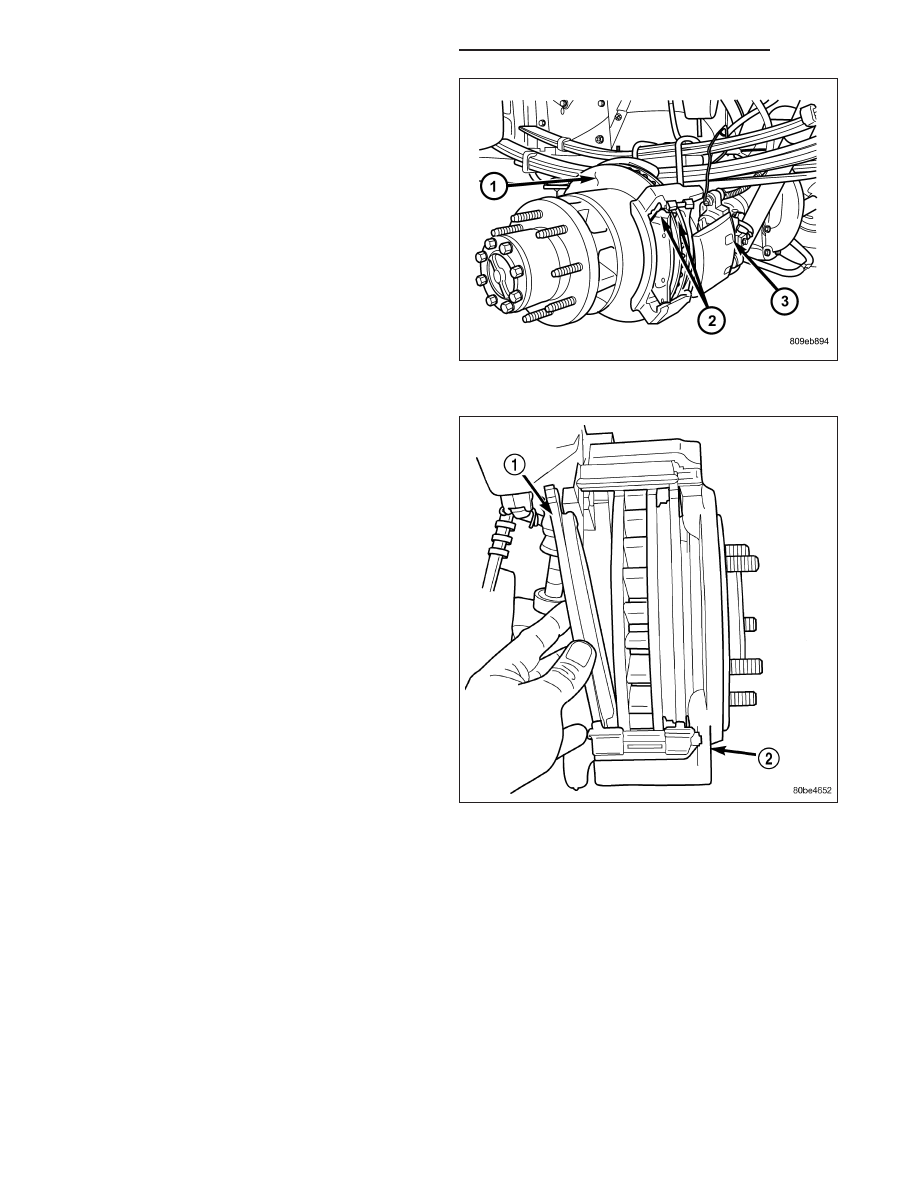

4. Remove caliper slide bolts (3).

DR/DH

BRAKES - BASE - SERVICE INFORMATION

5 - 221

NOTE: Do not allow brake hose to support caliper
assembly.

5. Remove the caliper (3), (Refer to 5 - BRAKES/HY-

DRAULIC/MECHANICAL/DISC BRAKE CALIPERS
- REMOVAL) and then tilt the top up and off the
caliper adapter.

6. Remove inboard brake shoe (1) from the caliper

adapter (2).

5 - 222

BRAKES - BASE - SERVICE INFORMATION

DR/DH

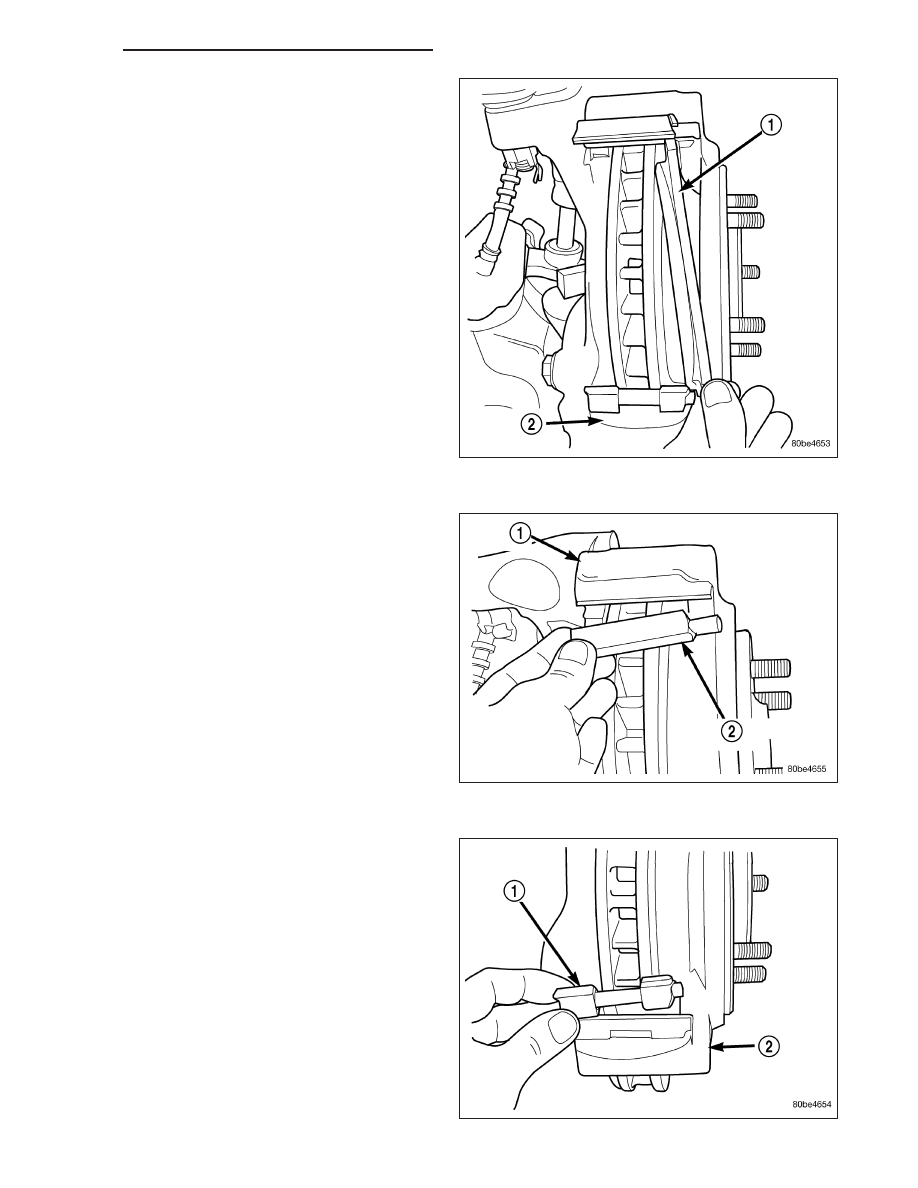

7. Remove outboard brake shoe (1) from caliper

adapter (2).

NOTE: Anti-rattle springs are not interchangeable.

8. Remove the top anti-rattle spring (2) from the cali-

per adapter (1).

9. Remove the top anti-rattle spring (2) from the cali-

per adapter (1).

DR/DH

BRAKES - BASE - SERVICE INFORMATION

5 - 223
