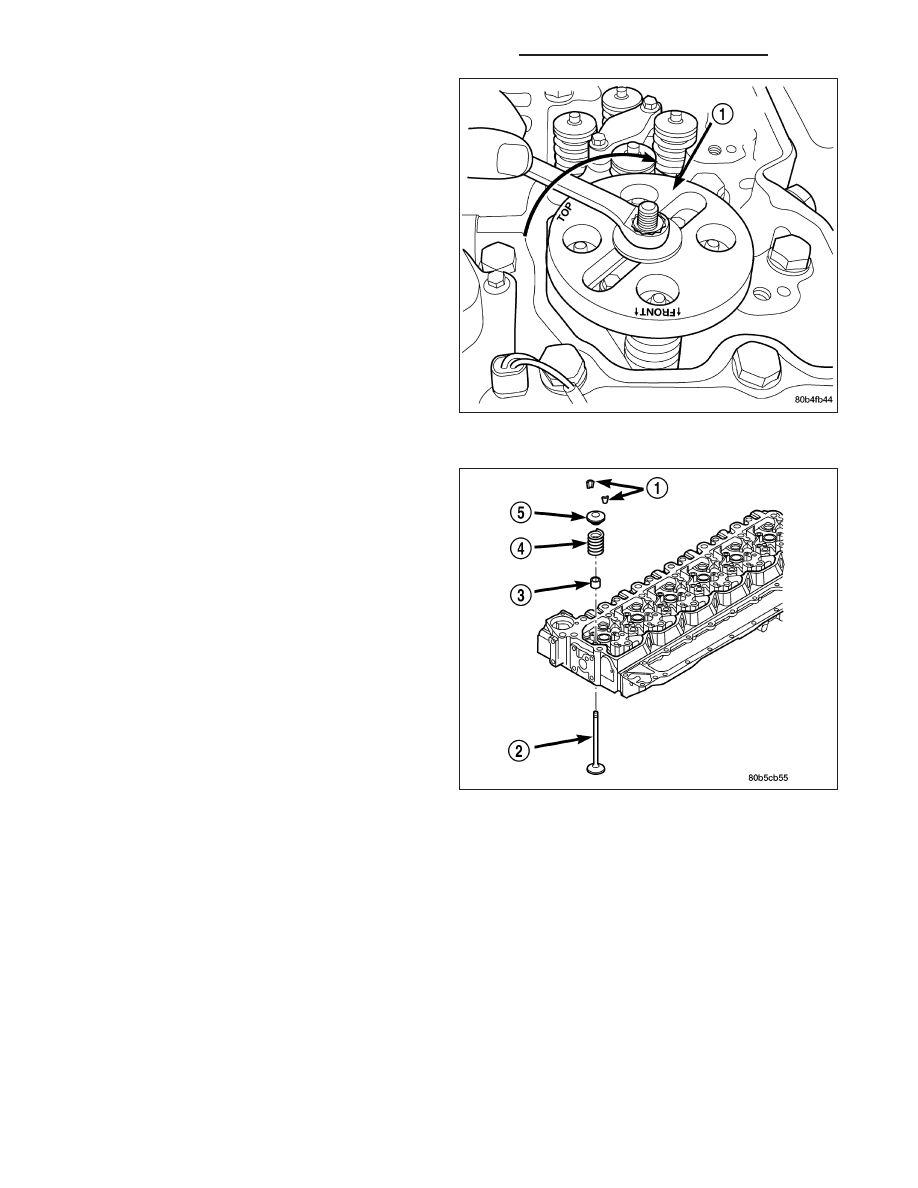

4. Install the compressor top plate, washer, and nut.

Using a suitable wrench, tighten the nut (clockwise)
to compress the valve springs and remove the
locks.

5. Rotate the compressor nut counter-clockwise to

relieve tension on the springs. Remove the spring
compressor (1).

6. Remove the retainers (5), springs (4), valve seals

(3) (if necessary), and valves (2). Arrange or num-
ber all components so they can be installed in their
original locations.

7. Repeat the procedure on all cylinders to be

serviced.

CLEANING

Clean the valve stems with crocus cloth or a Scotch-Brite™ pad. Remove carbon with a soft wire brush. Clean
valves, springs, retainers, and valve retaining locks in a suitable solvent. Rinse in hot water and blow dry with com-
pressed air.

9 - 2574

ENGINE - 5.9L DIESEL - SERVICE INFORMATION

DR/DH

INSPECTION

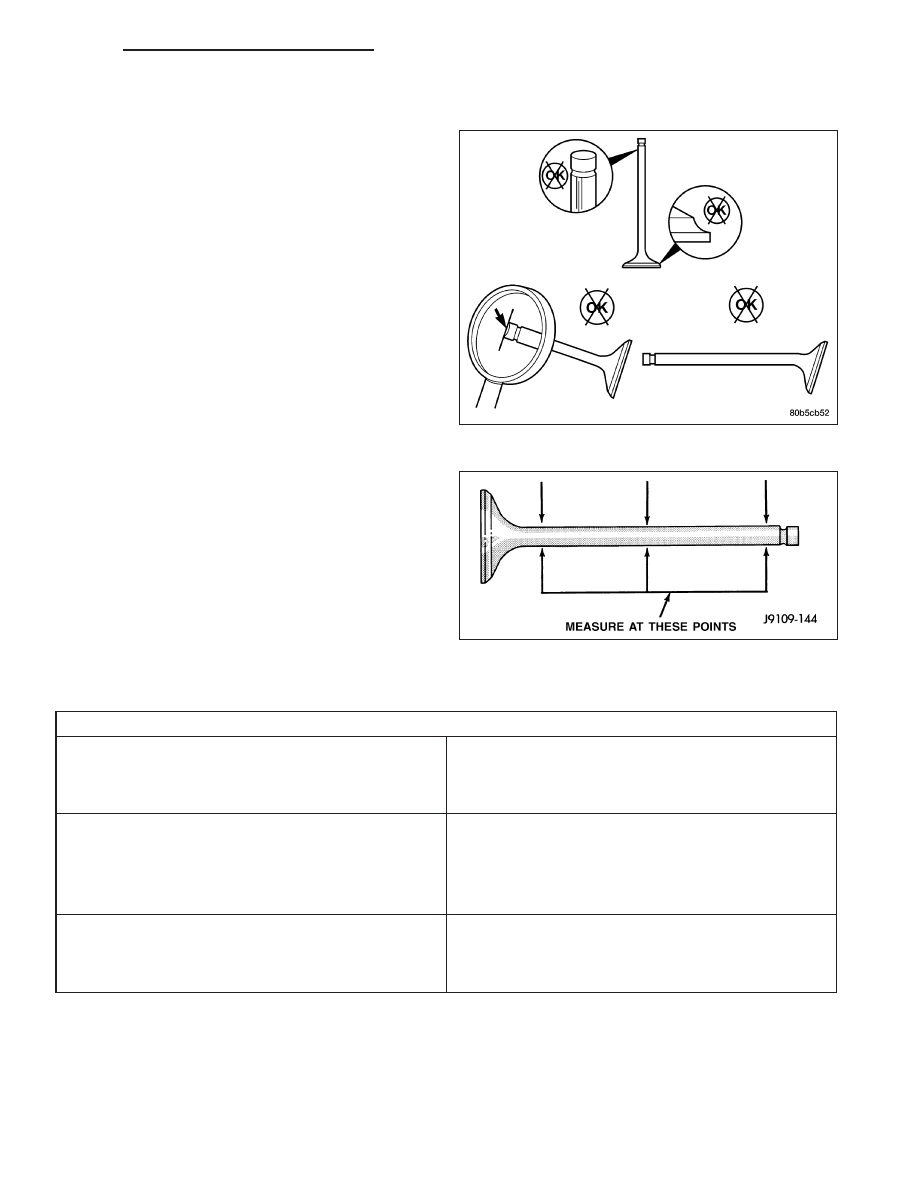

Visually inspect the valves for abnormal wear on the
heads, stems, and tips. Replace any valve that is
worn out or bent.

Measure the valve stem diameter in three places as
shown.

VALVE GUIDE BORE SPECIFICATIONS

VALVE GUIDE BORE SPECIFICATIONS

Valve guide bore diameter

Min.

7.027 mm (0.2767 in.)

Max.

7.077 mm (0.2786 in.)

Installed valve guide depth

Intake

Min.

0.584 mm ( 0.023 in.)

Max.

1.092 mm ( 0.043 in.)

Exhaust

Min.

0.965 mm ( 0.028 in.)

Max.

1.473 mm (0.058 in.)

DR/DH

ENGINE - 5.9L DIESEL - SERVICE INFORMATION

9 - 2575

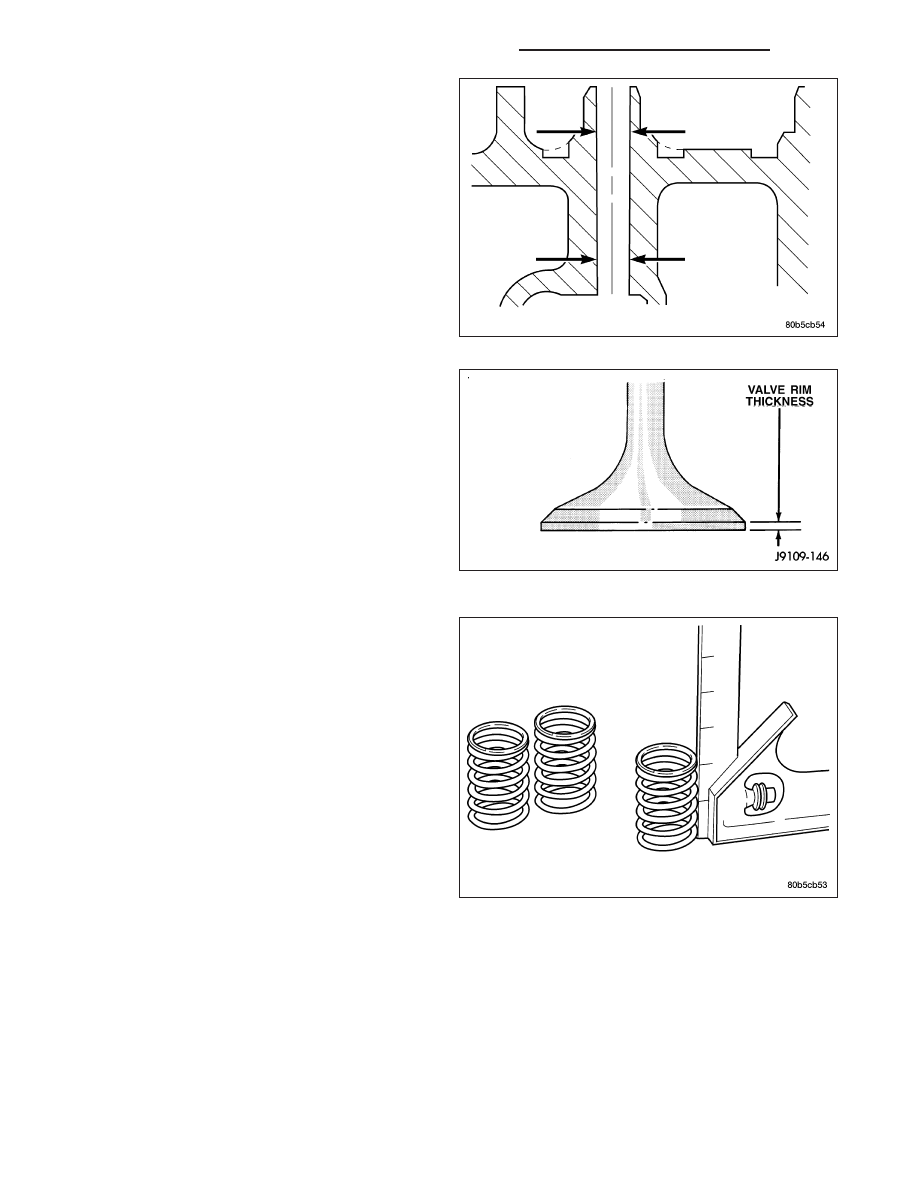

Measure the cylinder head valve guide bore.

Measure valve margin (rim thickness).

Measure the valve spring free length and maximum
inclination.

9 - 2576

ENGINE - 5.9L DIESEL - SERVICE INFORMATION

DR/DH

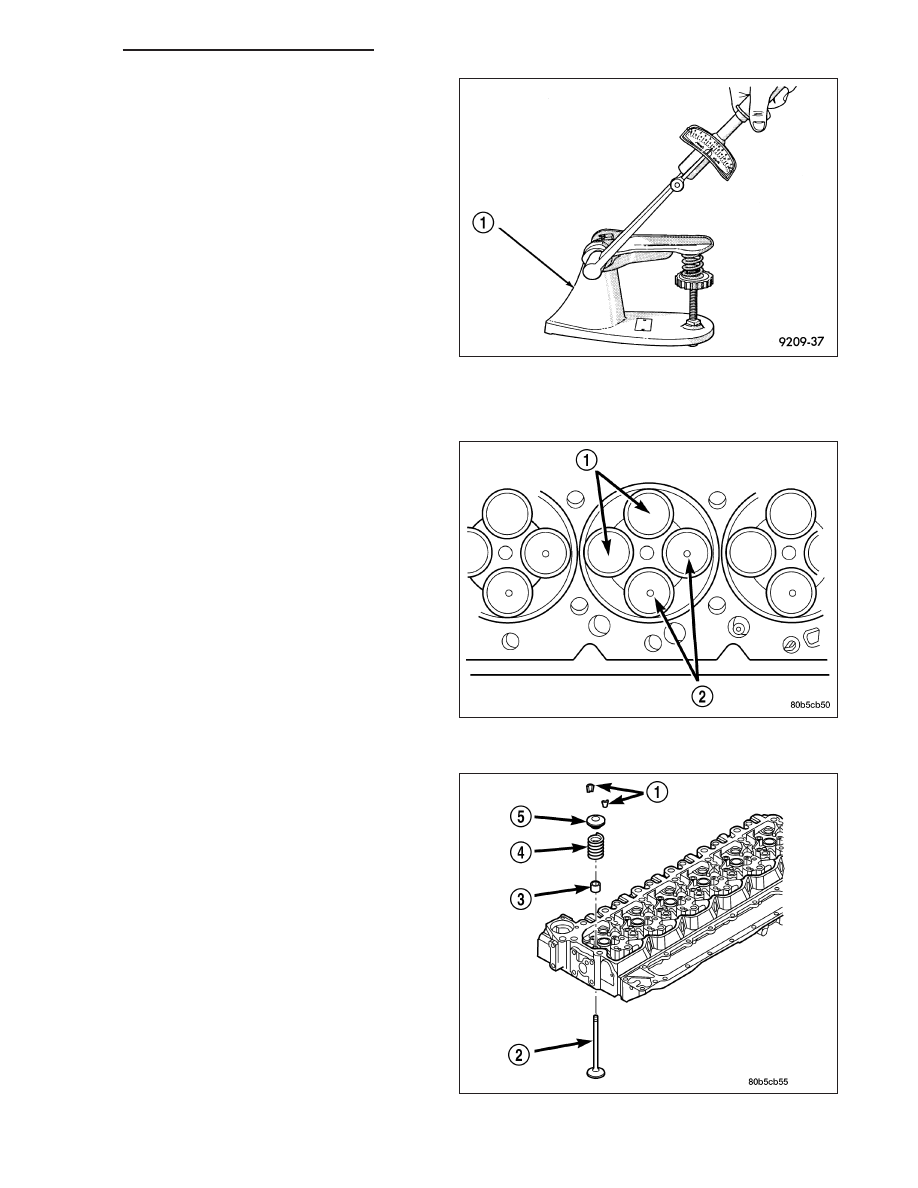

Test valve spring force with tool C-647 (1). Specifica-
tion 72.0 — 80.7 lbs. when compressed to 35.33 mm
(1.39 in.).

INSTALLATION

1. Install new valve seals. The yellow seals are for the

intake valves and the green seals are for the
exhaust valves.

2. Install the valves in their original postion. The

exhaust valves are identified by a dimple on the
valve head.

3. Install the valve (2), springs (4), and retainer (5).

DR/DH

ENGINE - 5.9L DIESEL - SERVICE INFORMATION
