m. Torque fuel line brace nut to 24 N·m (18 ft. lbs.).

n. Torque rail bolts to 24 Nm (18 ft. lbs.).

o. Connect fuel pressure sensor.

22. Reposition number 6 fuel line shield and torque to 43 N·m (32 ft. lbs.).

23. Install the fuel filter to injection pump low pressure line. Inspect and replace sealing washers if necessary.

Torque banjo bolts to 24 N·m (18 ft. lbs.).

24. Connect fuel return line at back of cylinder head hand tight.

25. Connect fuel return line at filter housing hand tight.

26. Torque banjo connections at cylinder head and fuel filter housing to 24 Nm (18 ft. lbs.)

27. Install bracket to rear of filter housing. Torque to 24 Nm (18 ft. lbs.).

28. Using new gaskets, install the intake grid heater and air inlet housing. Torque bolts to 24 N·m (18 ft. lbs.).

29. Install wire harness P-clip and push on clip to air inlet housing.

30. Connect engine oil level indicator tube at fuel filter housing and at air inlet housing.

31. Install the charge air cooler-to-air inlet housing duct assembly. Torque all clamps to 11 N·m (100 in. lbs.).

32. Connect intake grid heater wires.

33. Secure engine harness to front of cylinder head with bolt at four locations.

34. Connect engine coolant temperature sensor connector.

35. Connect radiator upper hose to thermostat housing.

36. Rotate generator into position. Install upper bolt and torque upper and lower bolts.

37. Install wire harness push-on clip below bracket.

38. Install wire harness P-clip to top of bracket.

39. Install fan support and torque to 32 N·m (24 ft. lbs.).

40. Install cooling fan/drive refer to (Refer to 7 - COOLING/ENGINE/RADIATOR FAN - INSTALLATION).

41. Install accessory drive belt (Refer to 7 - COOLING/ACCESSORY DRIVE/DRIVE BELTS - INSTALLATION).

42. Install exhaust manifold/turbocharger assembly, using new gaskets. Start all bolts/spacers by hand. Torque bolts

to 43 N·m (32 ft. lbs.).

43. Install exhaust manifold heat shield to exhaust manifold studs. Install retaining nuts.Torque to 24 N·m (18 ft.

lbs.).

44. Install exhaust bolt retention straps across cylinders 5 & 6.

45. Using a new gasket, connect the turbocharger oil drain tube. Torque to 24 N·m (18 ft. lbs.).

46. Perform the turbocharger pre-lube procedure. Refer to Group 11, Exhaust System and Turbocharger for the

correct procedure.

47. Connect the turbocharger oil supply line. Torque to 24 N·m (18 ft. lbs.).

48. Install air cleaner housing and duct.

49. Connect air inlet temperature/pressure sensor.

50. Raise vehicle on hoist.

51. Install exhaust pipe to turbocharger elbow. Torque bolts to 11 N·m (100 in. lbs.).

52. Lower vehicle.

53. Fill engine coolant (Refer to 7 - COOLING - STANDARD PROCEDURE).

54. Start engine and check for leaks.

9 - 2566

ENGINE - 5.9L DIESEL - SERVICE INFORMATION

DR/DH

COVER - CYLINDER HEAD

REMOVAL

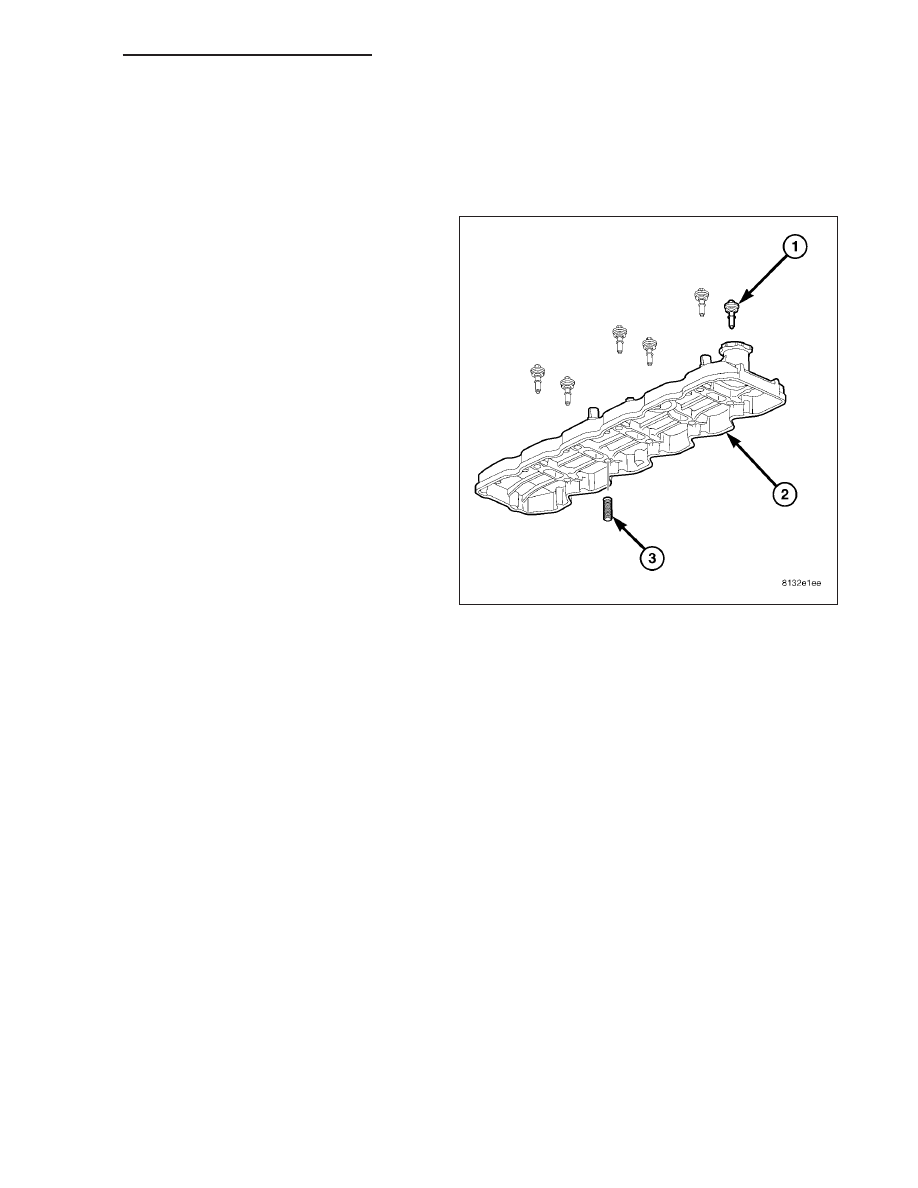

REMOVAL - CYL HEAD COVER - EARLY

1. Disconnect both battery negative cables.

2. Remove oil fill cap.

3. Remove the breather cover.

4. Disconnect the breather hose and breather drain

tube from the breather housing.

5. Remove cylinder head cover bolts (1).

6. Remove the cylinder head cover (2).

NOTE: Verify cylinder head ground spring is still
properly retained in cylinder head cover.

REMOVAL - ROCKER HOUSING

1. Remove cylinder head cover as outlined in this section.

2. FOR EARLY BUILDS Disconnect rocker housing injector harness connectors.

3. FOR EARLY BUILDS Remove injector harness nuts from injectors.

4. FOR LATE BUILDS Remove cylinder head cover gasket.

5. Remove rocker housing bolts.

6. Remove rocker housing and gasket.

DR/DH

ENGINE - 5.9L DIESEL - SERVICE INFORMATION

9 - 2567

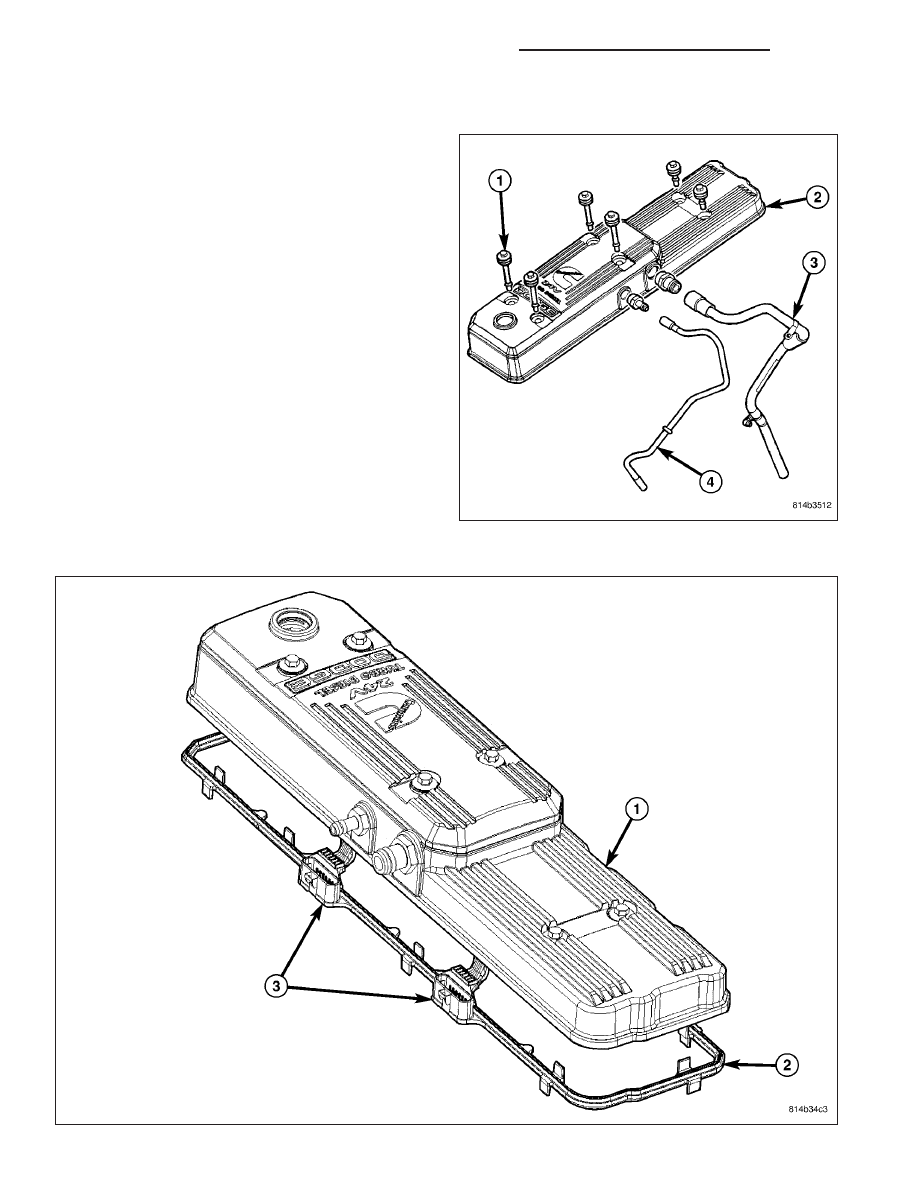

REMOVAL - CYL HEAD COVER - LATE

1. Disconnect both negative battery cables.

2. Disconnect the breather tube (3) and breather drain

tube (4) from the cylinder head cover.

3. Remove the cylinder head cover bolts.

9 - 2568

ENGINE - 5.9L DIESEL - SERVICE INFORMATION

DR/DH

4. Remove the cylinder head cover (1).

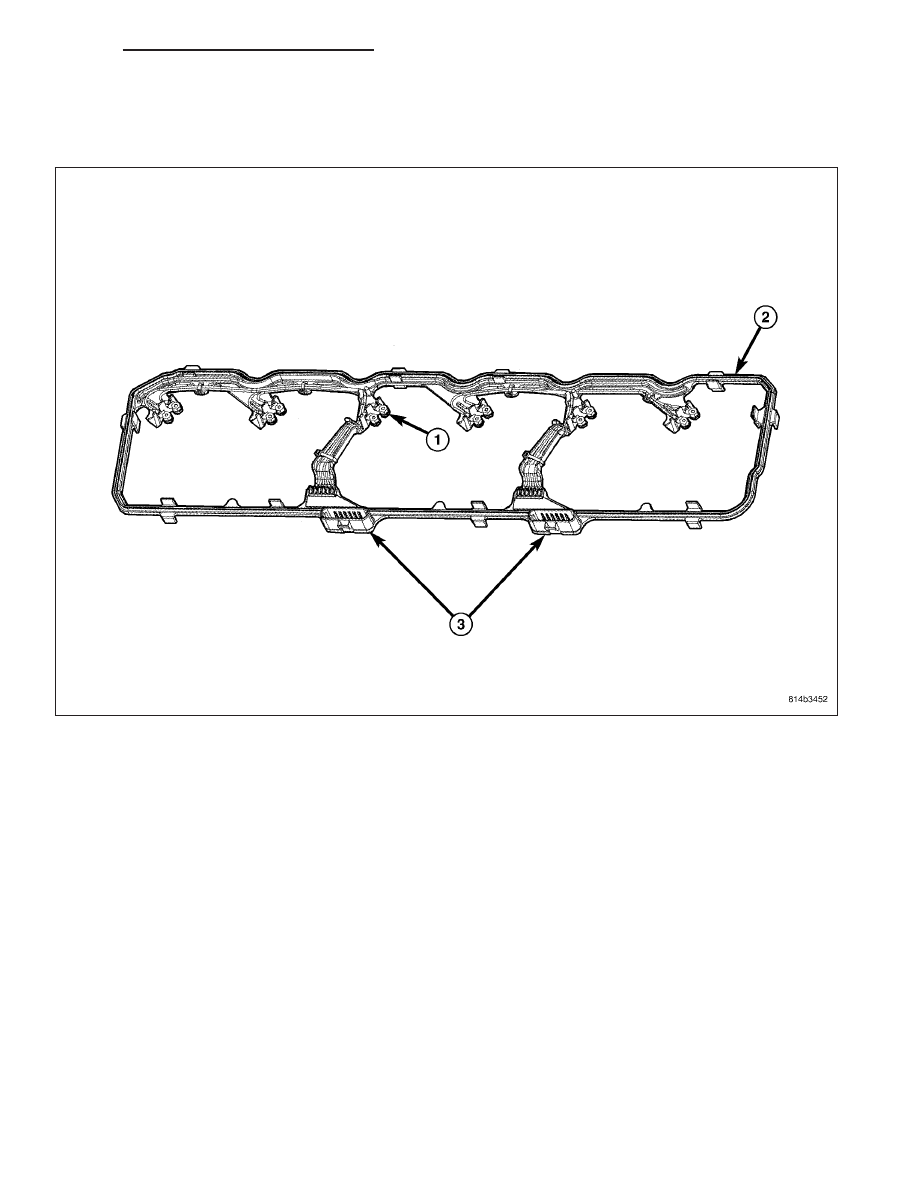

REMOVAL - CYL HEAD COVER GASKET

1. Remove cylinder head cover.

2. Disconnect injector harness connectors (3) at cylinder head cover gasket.

3. Remove injector solenoid nuts (1) at injectors.

4. Remove cylinder head cover gasket (2).

CLEANING

Using a suitable solvent, Clean and dry gasket mating surfaces on cylinder head and rocker housing. Wipe gasket
dry and inspect for re-use.

INSPECTION

The cylinder head cover gasket and rocker housing gasket, are reusable. However, should cracks, nicks, or
tears be present in the rubber/silicone construction, the defective components should be replaced. Also replace gas-
ket if it is no longer flexible. Inspect cylinder head cover rubber isolated capscrews for cracks, nicks, or tears.Do not
reuse gasket if it has been removed from the groove in the rocker housing or cylinder head cover.
