INSTALLATION

INSTALLATION - CYL HEAD COVER - EARLY

1. Inspect cylinder head cover gasket for cuts and

proper installation in groove. Replace if damaged.

2. Position cylinder cover on top of rocker housing.

NOTE: Inspect rubber isolators and replace if dam-
aged.

3. Install bolts (1).

4. Starting with the center bolt, torque to 24 N·m (18

ft. lbs.).

5. Install breather hose to breather.

6. Install breather drain hose to breather.

7. Install breather cover and wire harness clip. Torque

to 24 N·m (18 ft. lbs.).

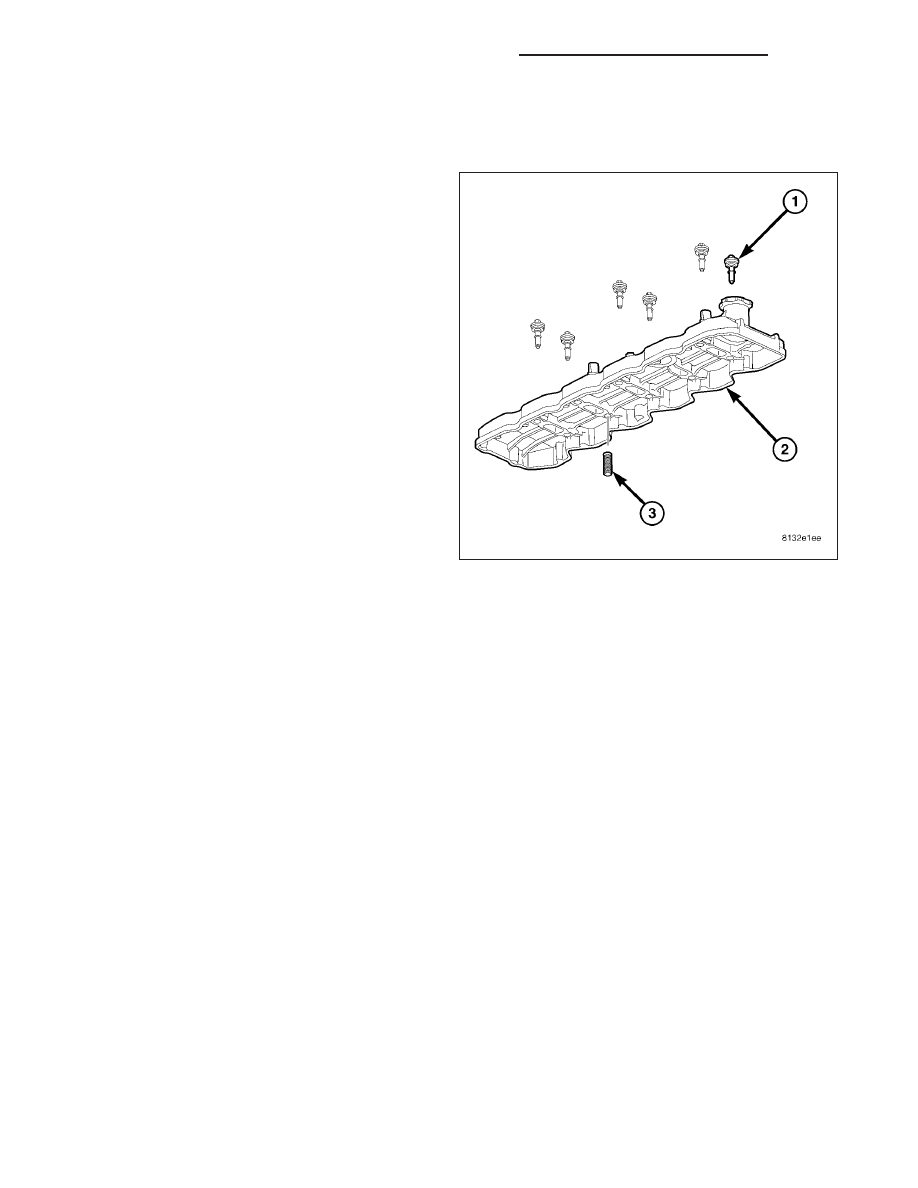

INSTALLATION - ROCKER HOUSING

1. Inspect rocker housing gasket for cuts, nicks, or tears. Replace if damaged or if gasket has come out of groove.

2. Inspect rocker housing gasket for proper installation in groove. Gasket bead must be centered in groove. A gas-

ket bead that is tilted to the side will cause an oil leak.

CAUTION: When installing rocker housing onto cylinder head, do not slide housing from side to side, The
gasket could fall out or be damaged.

3. Install the rocker housing. Carefully guide the rocker housing evenly down onto the cylinder head.

4. Install rocker housing bolts and tighten finger tight.

5. Torque bolts, working from center out, to 24 Nm (18ft. lbs.).

6. FOR EARLY BUILDS Install injector harness nuts to injector solenoid. Torque to 1.25 Nm (11 in. lbs.).

7. FOR EARLY BUILDS Connect rocker housing injector harness connections.

9 - 2570

ENGINE - 5.9L DIESEL - SERVICE INFORMATION

DR/DH

INSTALLATION - CYL HEAD COVER - LATE

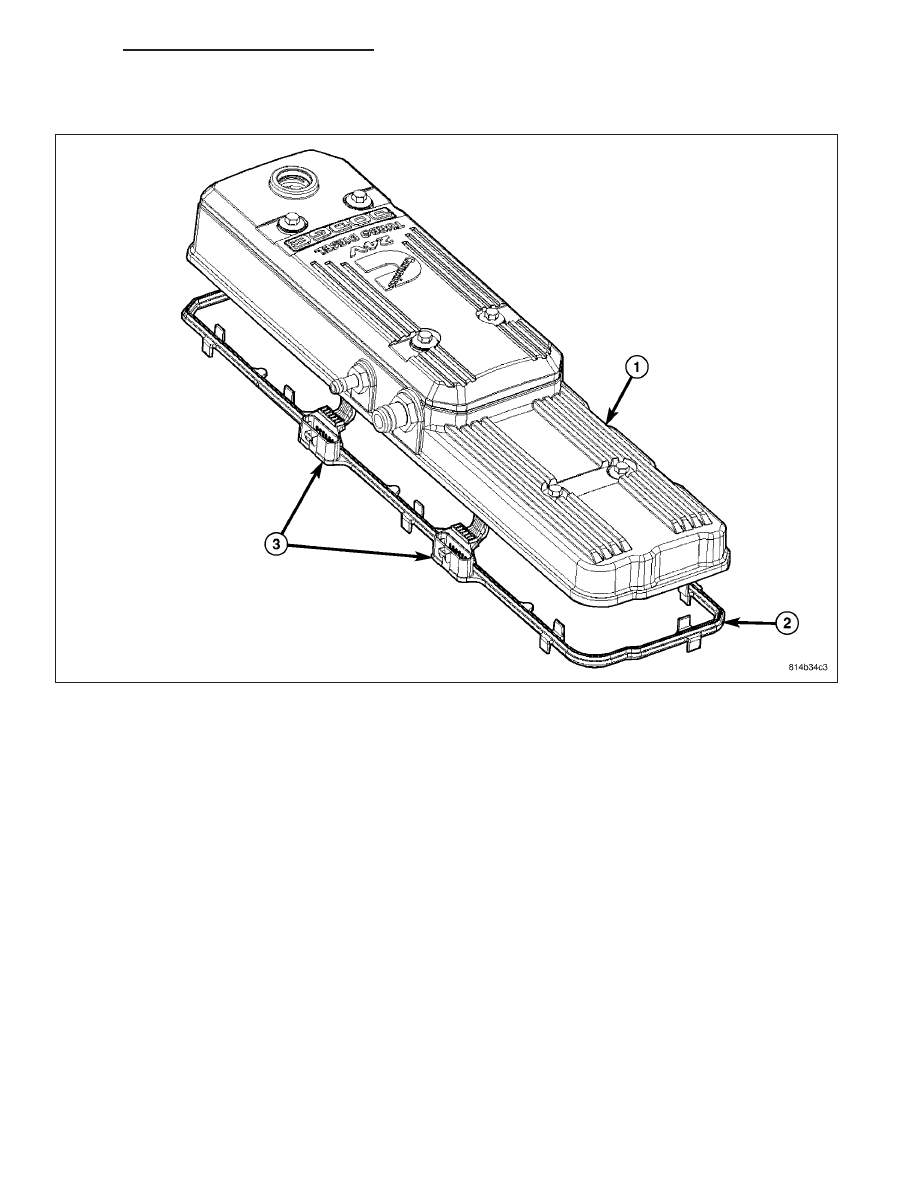

1. Position cylinder head cover (1) on top of cylinder head cover gasket (2).

2. Install bolts finger tight.

DR/DH

ENGINE - 5.9L DIESEL - SERVICE INFORMATION

9 - 2571

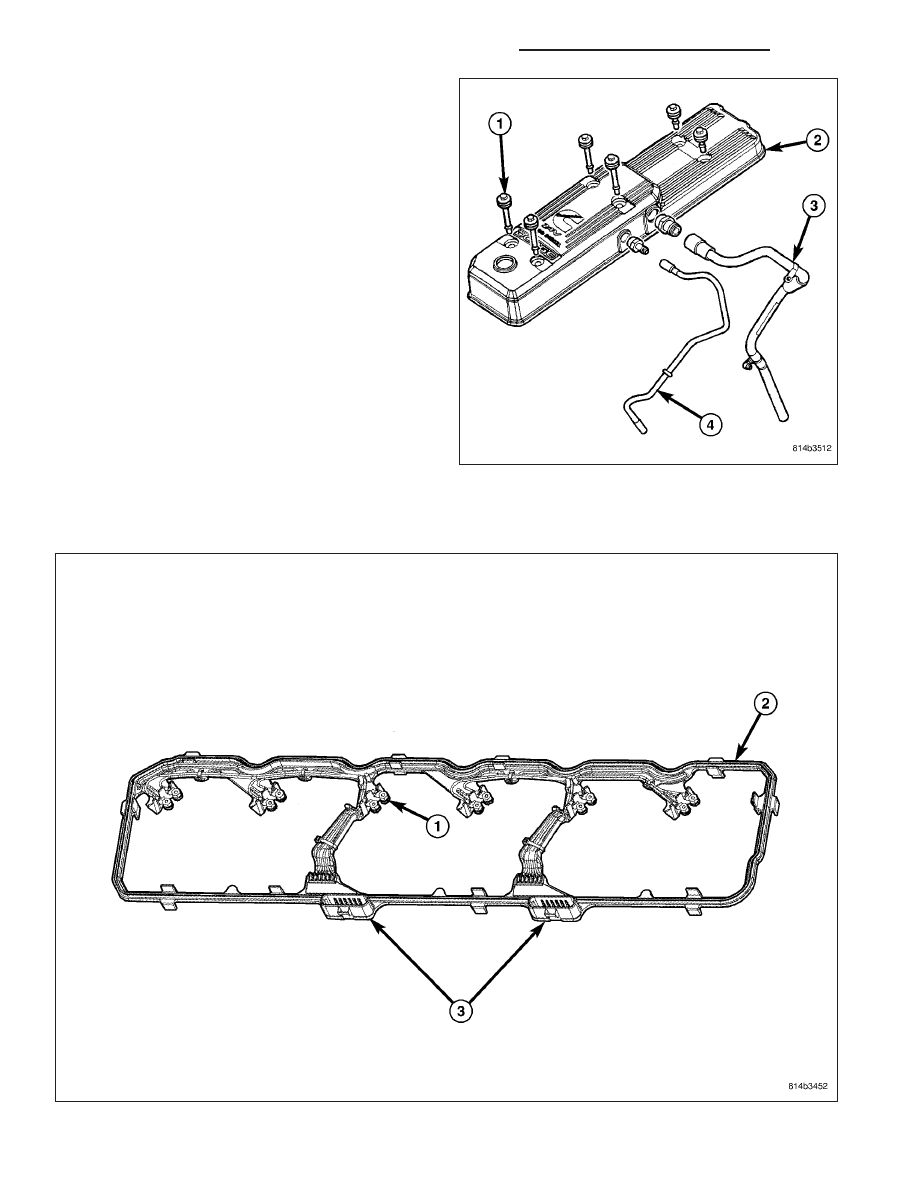

3. Starting with the center bolt, torque bolts (1) to 24

N·m ( 18 ft. lbs. ).

4. Install breather tube (3) to cylinder head cover (2).

5. Install breather drain tube (4) to cylinder head

cover (2).

INSTALLATION

1. Clean oil from cylinder head cover gasket

2. Inspect cylinder head cover gasket for cuts or damage. Replace if damaged.

9 - 2572

ENGINE - 5.9L DIESEL - SERVICE INFORMATION

DR/DH

3. Place cylinder head cover gasket on top of rocker housing (2).

4. Install injector solenoid nuts (1) at injectors. Torque to 1.25 N·m ( 11 in. lbs. ).

5. Connect injector harness connectors (3) at cylinder head cover gasket.

VALVES & SEATS - INTAKE/EXHAUST

DESCRIPTION

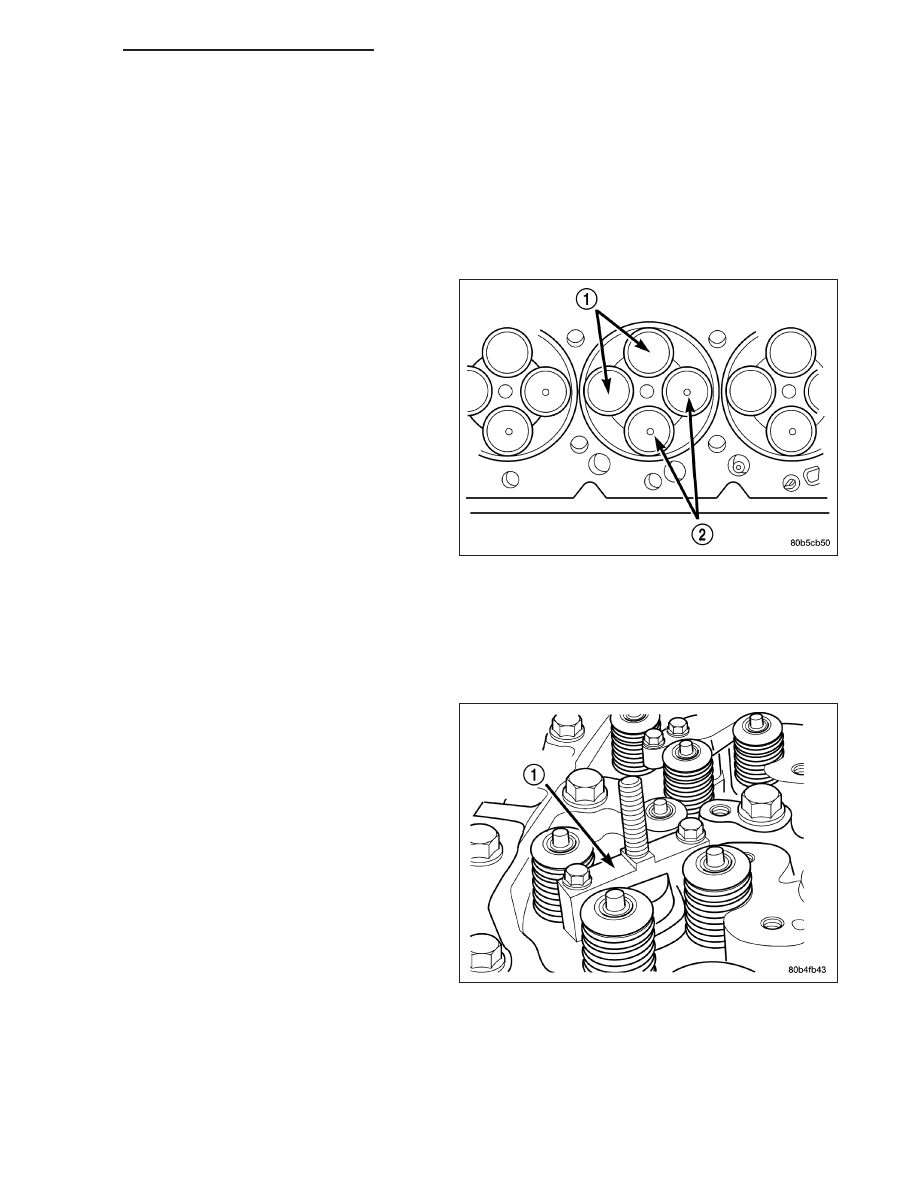

The valves (1,2) are made of heat resistant steel, and
have chrome plated stems to prevent scuffing. The
intake and exhaust valves are both similar in head
diameter and overall length, but they have unique face
angles which makes them non-interchangeable. The
valves are distinguished by unique dimples on the
exhaust valve head (2).

The exhaust valve springs are made from high
strength, chrome silicon steel. The exhaust valve
springs are also exhaust brake compatible.

STANDARD PROCEDURE

STANDARD PROCEDURE - VALVES, GUIDES AND SPRINGS

REMOVAL

1. Remove cylinder head (Refer to 9 - ENGINE/CYL-

INDER HEAD - REMOVAL).

2. Support cylinder head on stands, or install head

bolts upside down (through combustion surface
side) to protect injector tips from damage from
work bench.

3. Install the valve spring compressor mounting base

(1) as shown.
