25. Remove A/C compressor mounting bolts. Reposi-

tion A/C compressor. Do not disconnect A/C lines.

26. Disconnect

the

power

steering

line

support

bracket at the radiator.

27. Lower the vehicle.

28. Remove the upper radiator hose and coolant

recovery container.

29. Remove the cooling fan module (Refer to 7 -

COOLING/ENGINE/RADIATOR

FAN

-

REMOVAL).

30. Remove the upper idler pulley.

31. Remove power steering pump mounting bolts.

Reposition power steering pump aside. Do not
disconnect power steering lines.

32. Remove the generator (Refer to 8 - ELECTRI-

CAL/CHARGING/GENERATOR - REMOVAL).

33. Disconnect the heater hose at the timing cover.

34. Disconnect the ground wire at the thermostat

housing.

NOTE: Do Not remove the camshaft position sensor from the timing cover.

35. Disconnect the camshaft sensor wiring harness connector.

36. Disconnect engine coolant temperature (ECT) sensor connector.

37. Remove crankshaft pulley and damper (Refer to 9 - ENGINE/ENGINE BLOCK/VIBRATION DAMPER -

REMOVAL).

38. Remove the timing cover.

INSTALLATION

CAUTION: Do not use a metal scraper to clean alu-
minum sealing surfaces, as damage to surfaces
may occur. Use only a plastic scraper and Mopar

T

Brake Parts Cleaner or the equivalent.

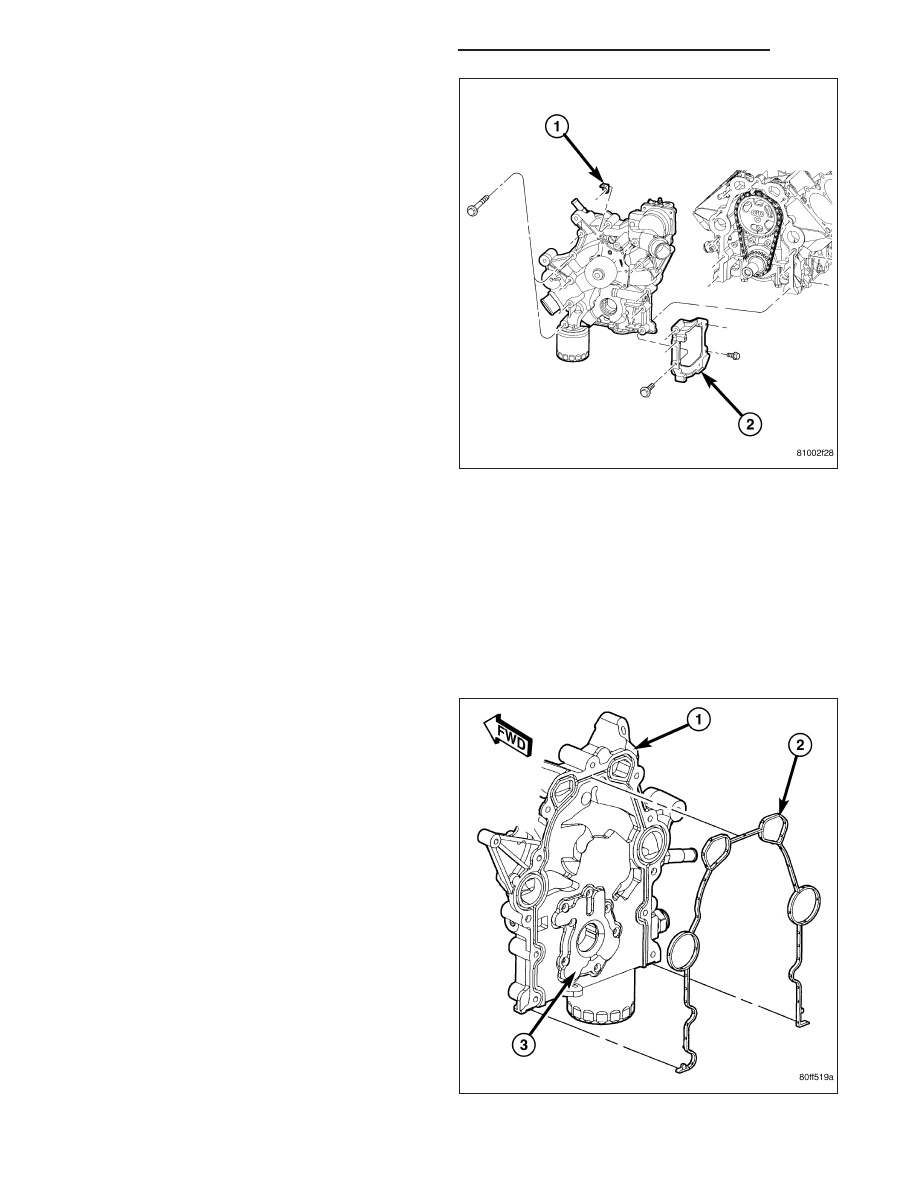

1. Be sure mating surfaces of chain case cover and

cylinder block are clean and free from burrs.
Crankshaft oil seal must be removed to insure cor-
rect oil pump engagement.

2. Install the timing chain cover gasket.

3. Position the oil pump inner rotor mating flats in the

same position as the crankshaft drive flats.

4. Install the timing chain cover onto crankshaft.

Ensure the oil pump is engaged on the crankshaft
correctly or severe damage may result (Refer to 9 -
ENGINE/LUBRICATION/OIL

PUMP

-

INSTALLATION).

9 - 2478

ENGINE - 8.3L - SERVICE INFORMATION

DR/DH

5. Hand start bolts No.1 and No.2.

6. Loosely install A/C compressor mounting bracket.

7. Hand start remaining timing chain cover bolts.

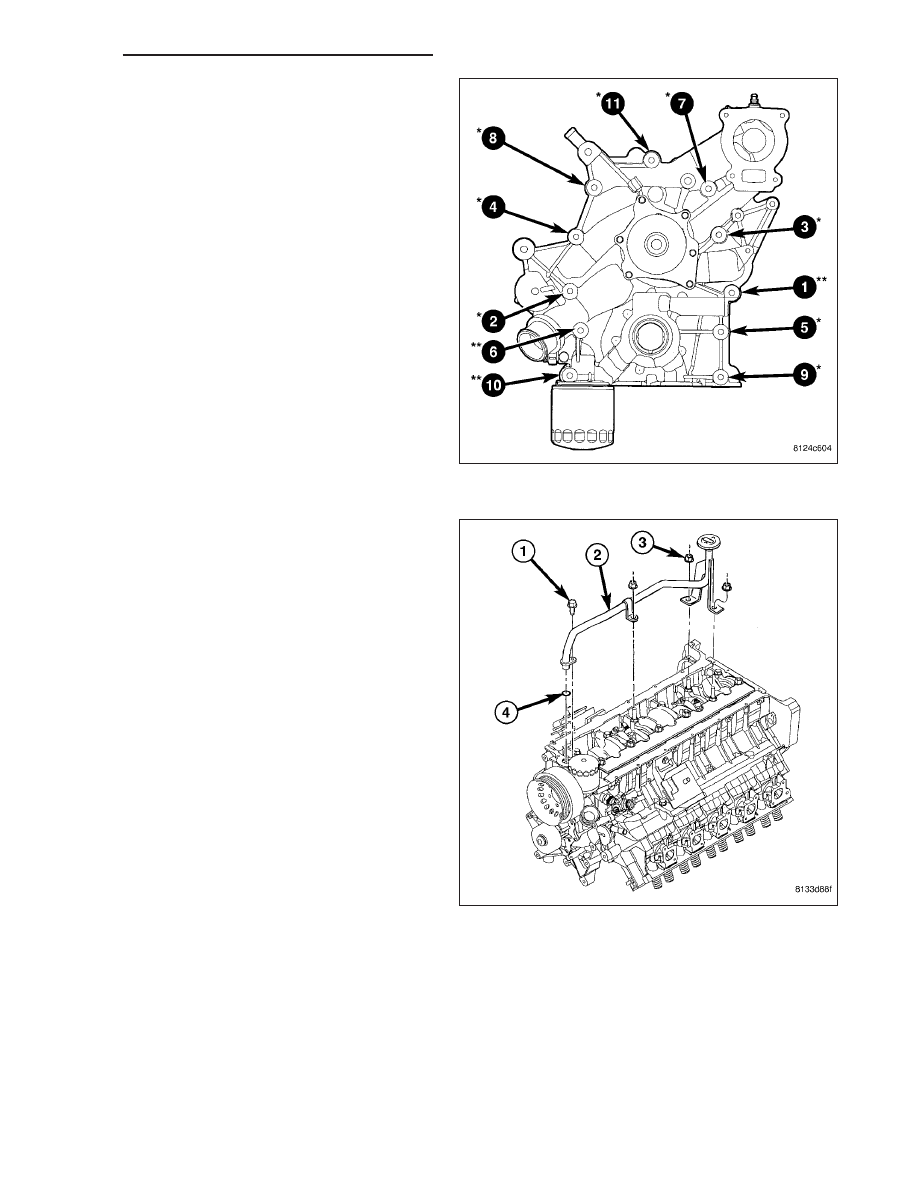

8. Torque timing chain cover bolts in the sequence

shown in to 23 N·m (200 in. lbs.).

9. Torque A/C compressor mounting bracket bolts to

23 N·m (200 in. lbs.).

10. Install crankshaft oil seal (Refer to 9 - ENGINE/

ENGINE

BLOCK/CRANKSHAFT

OIL

SEAL

-

FRONT - INSTALLATION).

11. Raise vehicle on hoist.

12. Install oil pump pick up tube using a new o-ring.

Torque 1/4–20 bolt to 11 N·m (95 in. lbs.). Torque
5/16–18 nuts to 23 N·m (200 in. lbs.).

13. Support the engine with a jack stand.

14. Install oil pan and drain plug (Refer to 9 -

ENGINE/LUBRICATION/OIL PAN - INSTALLA-
TION).

15. Remove the jackstand.

16. Tighten the engine mount to frame nuts to 102

N·m (75 ft.lbs.).

17. Connect the oil cooler coolant hose to the timing

cover.

18. Connect the oil cooler line (Refer to 9 - ENGINE/

LUBRICATION/OIL COOLER & LINES - STAN-
DARD PROCEDURE).

19. Install the lower radiator hose.

20. Install the flywheel inspection cover.

21. Install the front frame cross member (Refer to 13

- FRAME & BUMPERS/FRAME/FRONT CROSS-
MEMBER - INSTALLATION).

22. Lower vehicle.

23. Position the compressor and install A/C compressor mounting bolts. Torque bolts to 23 N·m (200 in. lbs.).

24. Connect heater hose at timing cover.

25. Install crankshaft damper and pulley (Refer to 9 - ENGINE/ENGINE BLOCK/VIBRATION DAMPER - INSTAL-

LATION).

26. Install generator. Connect electrical connectors.

27. Install the idler pulley.

28. Connect the camshaft position sensor wiring harness connector.

29. Connect engine coolant temperature (ECT) sensor wiring harness connector.

30. Install power steering pump mounting bolts.

DR/DH

ENGINE - 8.3L - SERVICE INFORMATION

9 - 2479

31. Install accessory drive belt (Refer to 7 - COOLING/ACCESSORY DRIVE/DRIVE BELTS - INSTALLATION).

32. Install the radiator fan assembly (Refer to 7 - COOLING/ENGINE/RADIATOR FAN - INSTALLATION).

33. Raise and support the vehicle.

34. Connect the hydraulic lines to the fan assembly and steering rack then connect the A/C hose to the fan shroud.

35. Install a New oil filter.

36. Lower the vehicle.

37. Install upper radiator hose and connect the ground wire at the thermostat housing.

38. Install air cleaner housing cover assembly, connect throttle body air inlet duct, IAT sensor and CCV hose. (Refer

to 9 - ENGINE/AIR INTAKE SYSTEM - INSTALLATION).

39. Fill and purge air from the power steering system.

40. Fill engine crankcase with proper oil to correct level.

41. Fill and purge air from the cooling system (Refer to 7 - COOLING/ENGINE - STANDARD PROCEDURE - FILL-

ING COOLING SYSTEM).

42. Connect negative battery cable.

43. Start the vehicle and inspect for leaks.

44. Install the lower engine shield.

TIMING CHAIN AND SPROCKETS

REMOVAL

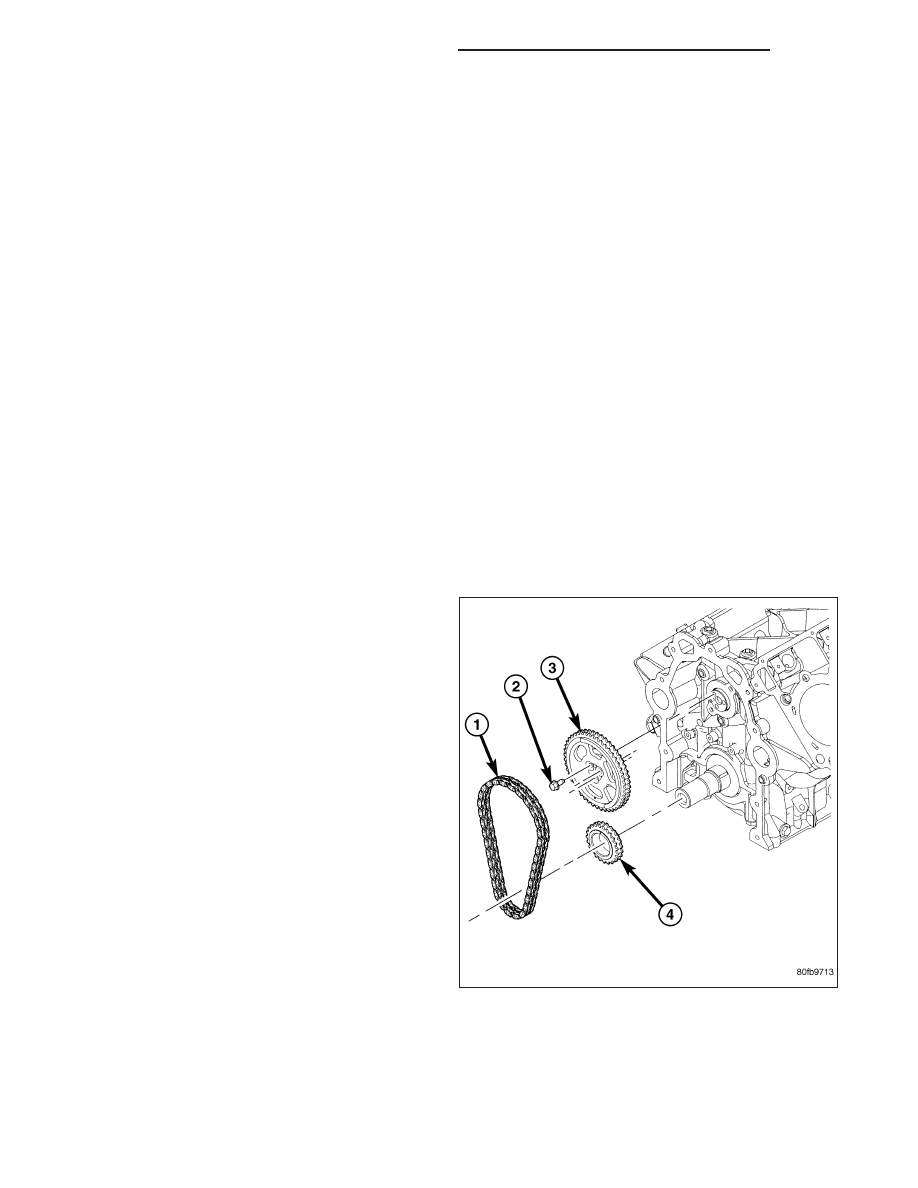

TIMING CHAIN AND CAMSHAFT SPROCKET REMOVAL

1. Remove timing chain cover (Refer to 9 - ENGINE/

VALVE

TIMING/TIMING

CHAIN

COVER

-

REMOVAL).

2. Rotate crankshaft until timing marks are aligned.

3. Remove the camshaft sprocket attaching bolts (2).

4. Remove

the

timing

chain

(1)

with

camshaft

sprocket (2).

9 - 2480

ENGINE - 8.3L - SERVICE INFORMATION

DR/DH

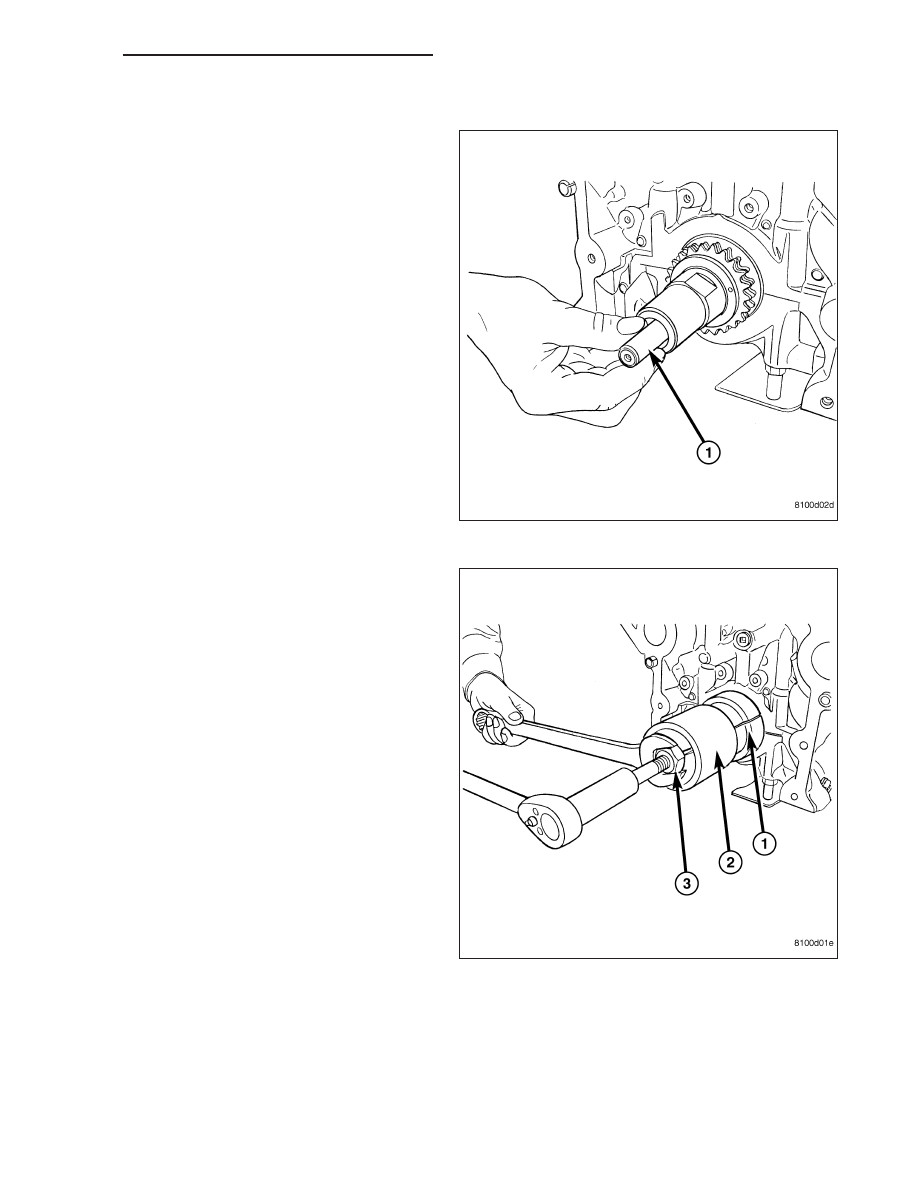

CRANKSHAFT SPROCKET REMOVAL

1. Install Special Tool 8194 into end of crankshaft.

Lubricate the end of Special Tool 8194 with wheel
bearing grease or equivalent.

NOTE: Lubricate the threads of Special Tool 5048
using Mopar

T

Nickel Anti-seize Compound or

equivalent, before beginning crankshaft sprocket
removal.

2. Using Special Tools 9056 (1) and 5048 (2 and 3),

remove crankshaft sprocket.
