SPRINGS/SEALS-VALVE

DIAGNOSIS AND TESTING

VALVE SPRING TESTING

The

valve

springs

should

be

tested

whenever

removed for inspection, reconditioning, or replace-
ment.

1. Obtain specifications for spring tension at specified

spring length (Refer to 9 - ENGINE - SPECIFICA-
TIONS).

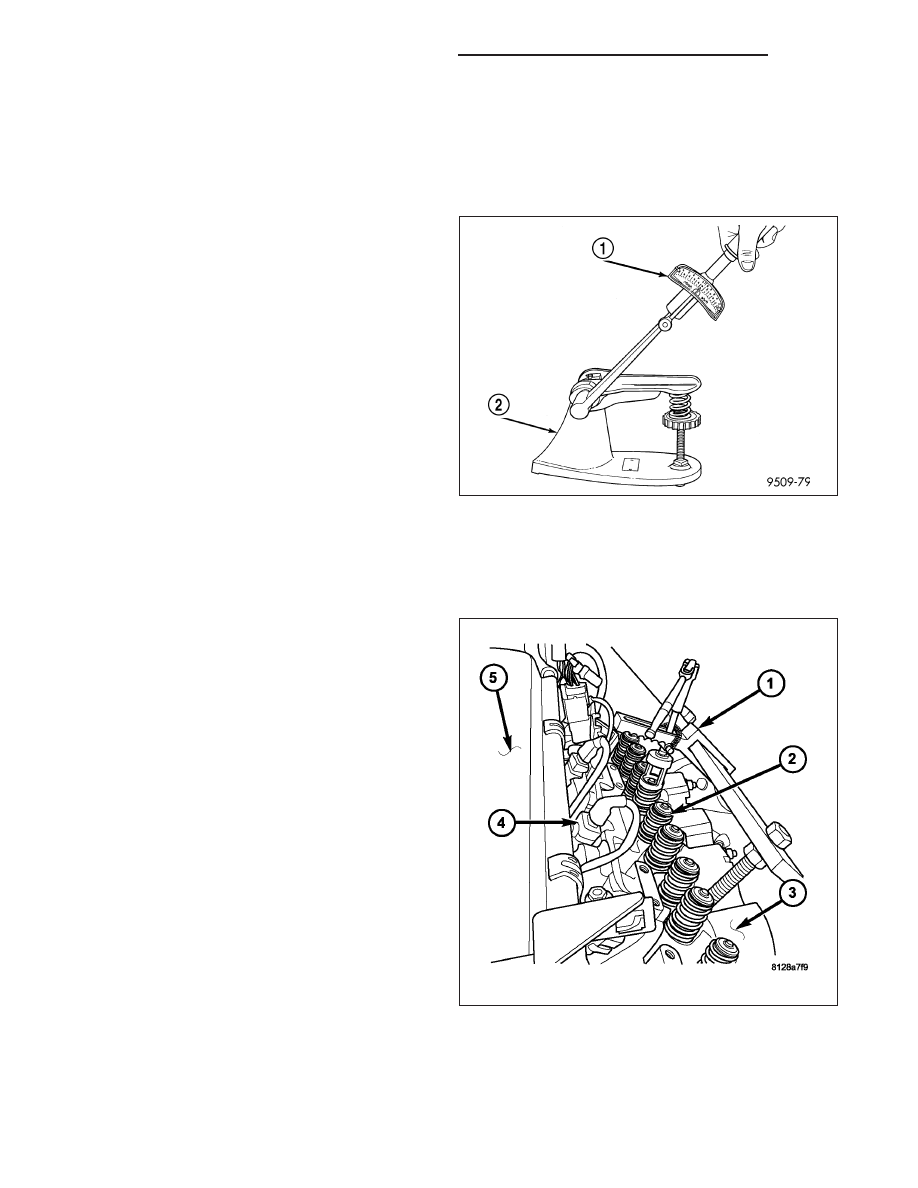

2. Turn table of Special Tool C-647 (2) until the sur-

face is in line with the spring length specification
mark on the threaded stud and the zero mark is on
the front.

3. Place spring over stud on the table and lift com-

pressing lever to set tone device.

4. Pull on torque wrench (beam or dial type) until ping

is heard. Take reading on torque wrench at this
instant. Multiply this reading by two. This will give
the spring load at test length.

5. Compare reading to the specification. Discard the springs that do not meet specifications.

STANDARD PROCEDURE - VALVE SPRING/SEAL SERVICE IN-CAR

1. Disconnect negative battery cable.

2. Disconnect secondary ignition wires and remove

spark plugs.

3. Remove cylinder head cover(s) (Refer to 9 -

ENGINE/CYLINDER

HEAD/CYLINDER

HEAD

COVER(S) - REMOVAL).

4. Rotate crankshaft until No. 1 piston is at TDC on

compression stroke.

5. Remove rocker arms with pivots. The rocker arms

should not be disturbed and remain on pivot block.

6. With air hose attached to spark plug adapter

installed in No. 1 spark plug hole, apply 620.5 -
689 kPa (90 - 100 psi) air pressure. This is to hold
valves into place while servicing components.

CAUTION: Place a suitable shop towel around the
valve spring being serviced to prevent the valve
retaining locks from entering the engine once the
valve spring is compressed.

7. Using valve spring compressor MD998772-A with

insert 6716-A (1), compress valve spring (2) and
remove valve retaining locks.

8. Release valve spring compressor (1).

9. Remove valve spring and retainer.

10. Remove valve seal.

NOTE: Black valve seals are intake. Brown valve seals are exhaust.

9 - 2470

ENGINE - 8.3L - SERVICE INFORMATION

DR/DH

11. The intake and exhaust valve stem seals should be pushed firmly and squarely over the valve guide using the

valve stem as guide. Push seal against top of guide. When installing the valve retainer locks, compress the
spring only enough to install the locks.

CAUTION: Do not pinch seal between retainer and top of valve guide.

12. Follow the same procedure on the remaining 9 cylinders. Make sure piston is at TDC on the cylinder the

valve spring is being removed.

13. Remove spark plug adapter tool.

14. Install rocker arm and pedestal assemblies. Ensure push rods are seated properly under each rocker arm.

Tighten rocker arm bolts to 35 N·m (26 ft. lbs.).

15. Install cylinder head covers (Refer to 9 - ENGINE/CYLINDER HEAD/CYLINDER HEAD COVER(S) - INSTAL-

LATION).

16. Install spark plugs and connect secondary ignition wires.

17. Connect negative battery cable.

REMOVAL

NOTE: Before replacing parts, inspect all related
valvetrain components for damage to prevent
engine misfire.

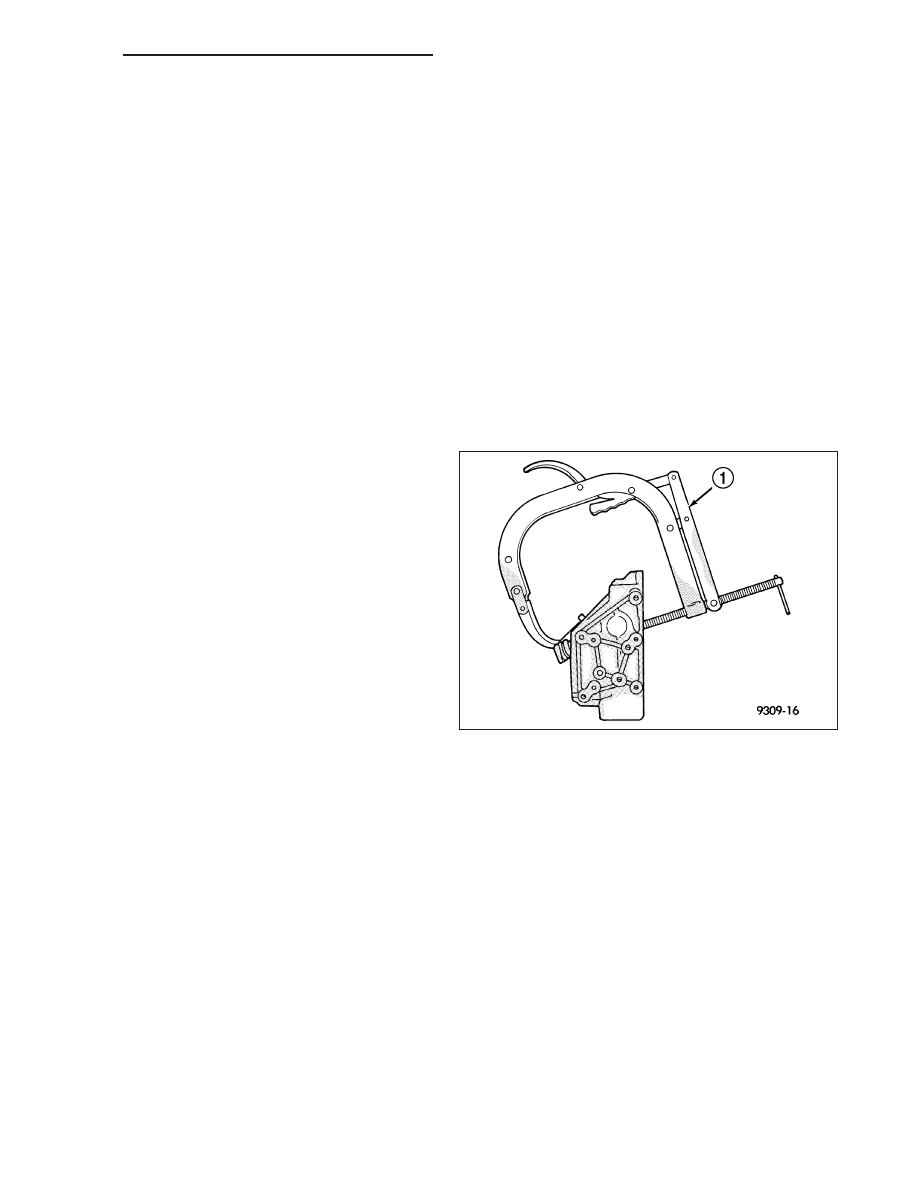

1. With the cylinder head removed, compress valve

springs using a valve spring compressor (1).

DR/DH

ENGINE - 8.3L - SERVICE INFORMATION

9 - 2471

2. Remove valve retaining locks.

3. Slowly release valve spring compressor.

4. Remove valve spring retainer and valve spring.

5. Before removing the valves, remove any burrs

from valve stem lock grooves to prevent dam-
age to the valve guides. Identify the valves to
ensure installation in original location.

6. Remove valve seal.

7. Repeat procedure for remaining valves.

INSTALLATION

NOTE: Before replacing parts, inspect all related
valvetrain components for damage to prevent
engine misfire.

NOTE: Black valve seals are intake. Brown valve
seals are exhaust.

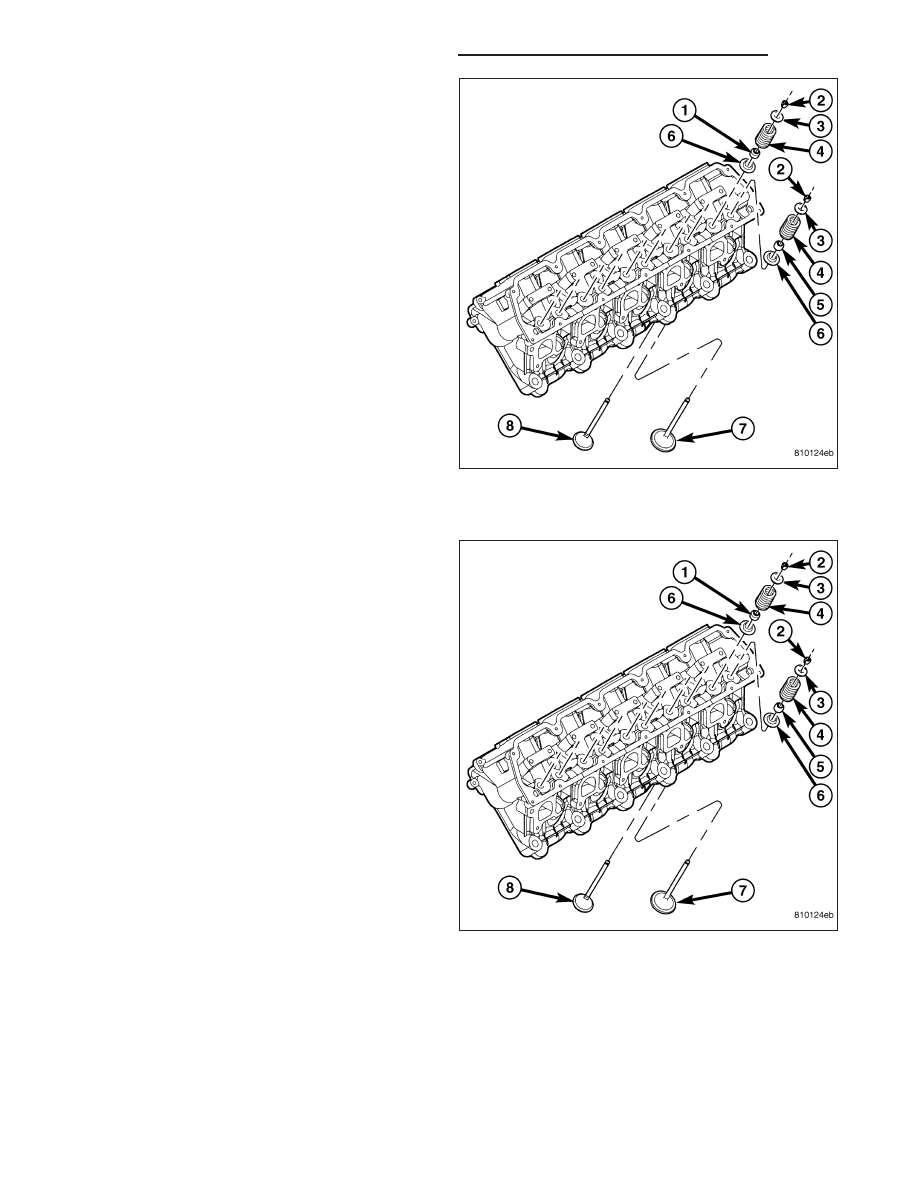

1. Install valve seals (1).

2. Coat the valve stems with clean engine oil and

insert them in the cylinder head.

3. Install valve spring seats (6).

4. Install valve springs and valve retainers (2).

9 - 2472

ENGINE - 8.3L - SERVICE INFORMATION

DR/DH

5. Compress valve springs with a valve spring com-

pressor. Install retaining locks and release tool.

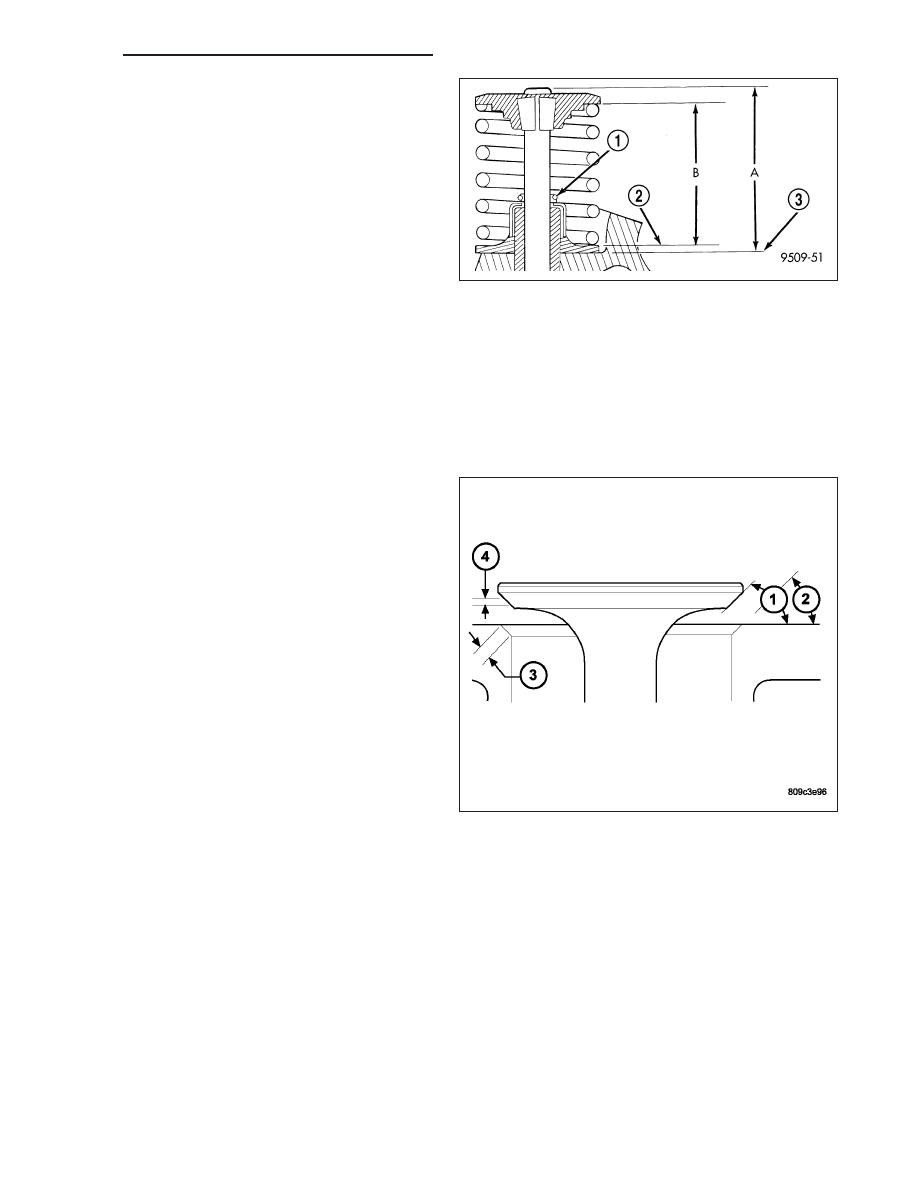

6. If valves and/or seats have been reground,

measure valve tip height (A). Make sure mea-
surements are taken from cylinder head surface
to the top of valve stem. If valve tip height is
greater than 52.96 mm (2.085 in.), grind the valve
tip until within specifications.

7.

If valves and/or seats have been reground,

measure installed height of springs (B). Make
sure measurements are taken from top of
spring seat to the bottom surface of valve spring retainer. If height is greater than 44.45 mm (1.75 in.),
install a 0.794 mm (.031 in.) spacer in head counter-bore under the valve spring seat to bring spring height back
to 43.69 - 44.45 mm (1.72 - 1.75 in.).

INTAKE/EXHAUST - VALVES/SEATS/GUIDES

STANDARD PROCEDURE - VALVE AND VALVE SEAT - REFACING

The intake and exhaust valves have a 44.5° - 45° face
angle (1). The valve seats (2) have a 44.5° - 45° face
angle.

Inspect the remaining margin after the valves are
refaced. (Refer to 9 - ENGINE - SPECIFICATIONS).
