P0138-O2 SENSOR 1/2 CIRCUIT HIGH

9 - 1594

ENGINE - ELECTRICAL DIAGNOSTICS - SRT-10

DR/DH

P0138-O2 SENSOR 1/2 CIRCUIT HIGH (CONTINUED)

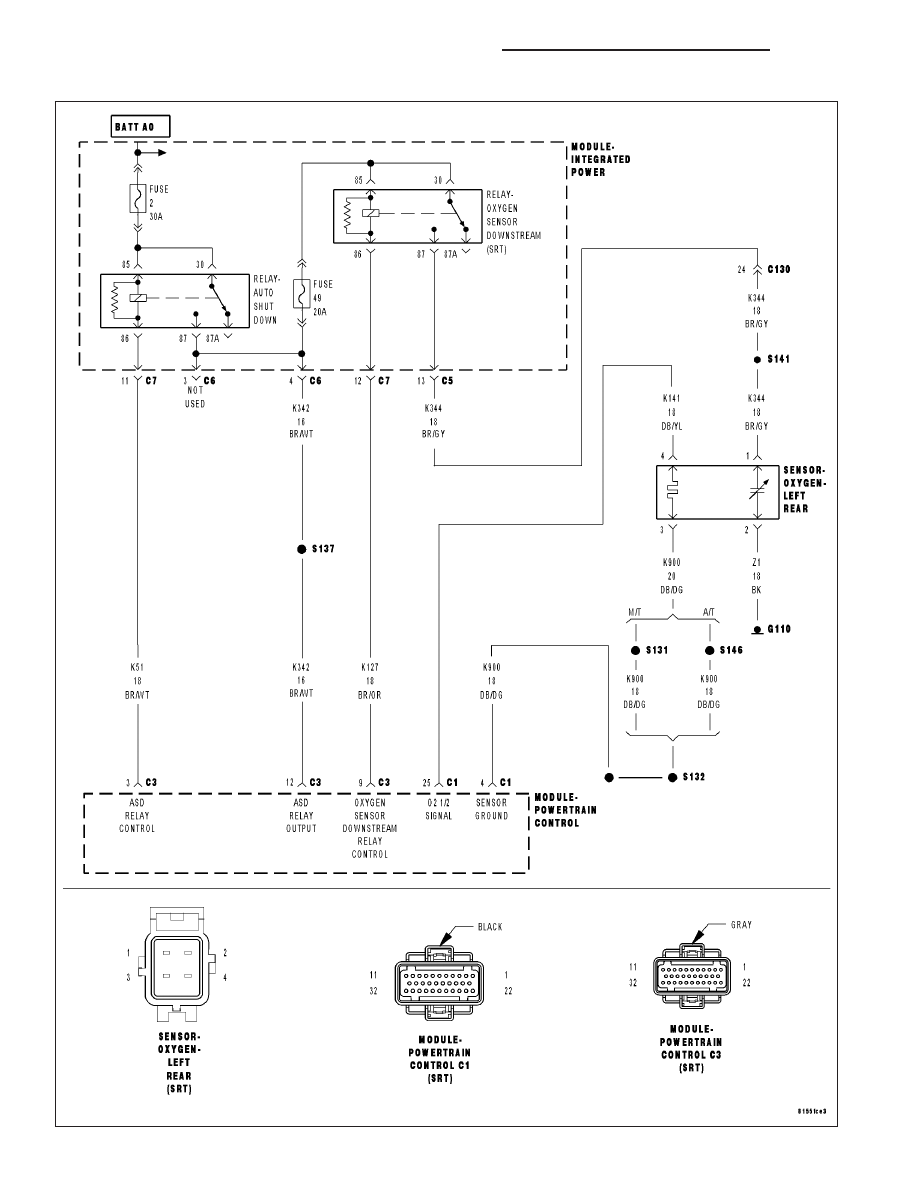

For the Engine circuit diagram (Refer to 9 - ENGINE - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With battery voltage greater than 10.4 volts, engine running for more than 4 minutes and coolant temperature
above 180°F.

•

Set Condition:
The oxygen sensor voltage is above 1.5 volts.

Possible Causes

(K141) O2 SENSOR 1/2 SIGNAL SHORTED TO VOLTAGE

(K141) O2 SENSOR 1/2 SIGNAL CIRCUIT OPEN

(K141) O2 SENSOR 1/2 SIGNAL CIRCUIT SHORTED TO THE (K344) O2 HEATER RELALY OUPUT CIRCUIT

(K900) SENSOR GROUND CIRCUIT OPEN

(Z1) O2 SENSOR HEATER GROUND CIRCUIT OPEN

O2 SENSOR

PCM

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING).

Diagnostic Test

1.

O2 SENSOR ABOVE 1.5 VOLTS

Ignition on, engine not running.

With the scan tool, read DTCs and record the related Freeze Frame data.

Start the engine.

Allow the engine to idle for 4 to 5 minutes.

With the scan tool, read the O2 Sensor voltage.

Is the voltage above 1.5 volts?

Yes

>> Go To 2

No

>> Refer to the INTERMITTENT CONDITION Diagnostic Procedure.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

2.

O2 SENSOR OPERATION

WARNING: When the engine is operatind, do not stand in a direct line with the fan. Do not put your hands
near the pulleys, belts, or fan. Do not wear loose clothing.
Turn the ignition off.

Disconnect the O2 Sensor harness connector.

Start the engine.

With the scan tool, monitor the O2 Sensor voltage.

Is the O2 Sensor voltage below 1.5 volts?

Yes

>> Replace the O2 Sensor.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Go To 3

DR/DH

ENGINE - ELECTRICAL DIAGNOSTICS - SRT-10

9 - 1595

P0138-O2 SENSOR 1/2 CIRCUIT HIGH (CONTINUED)

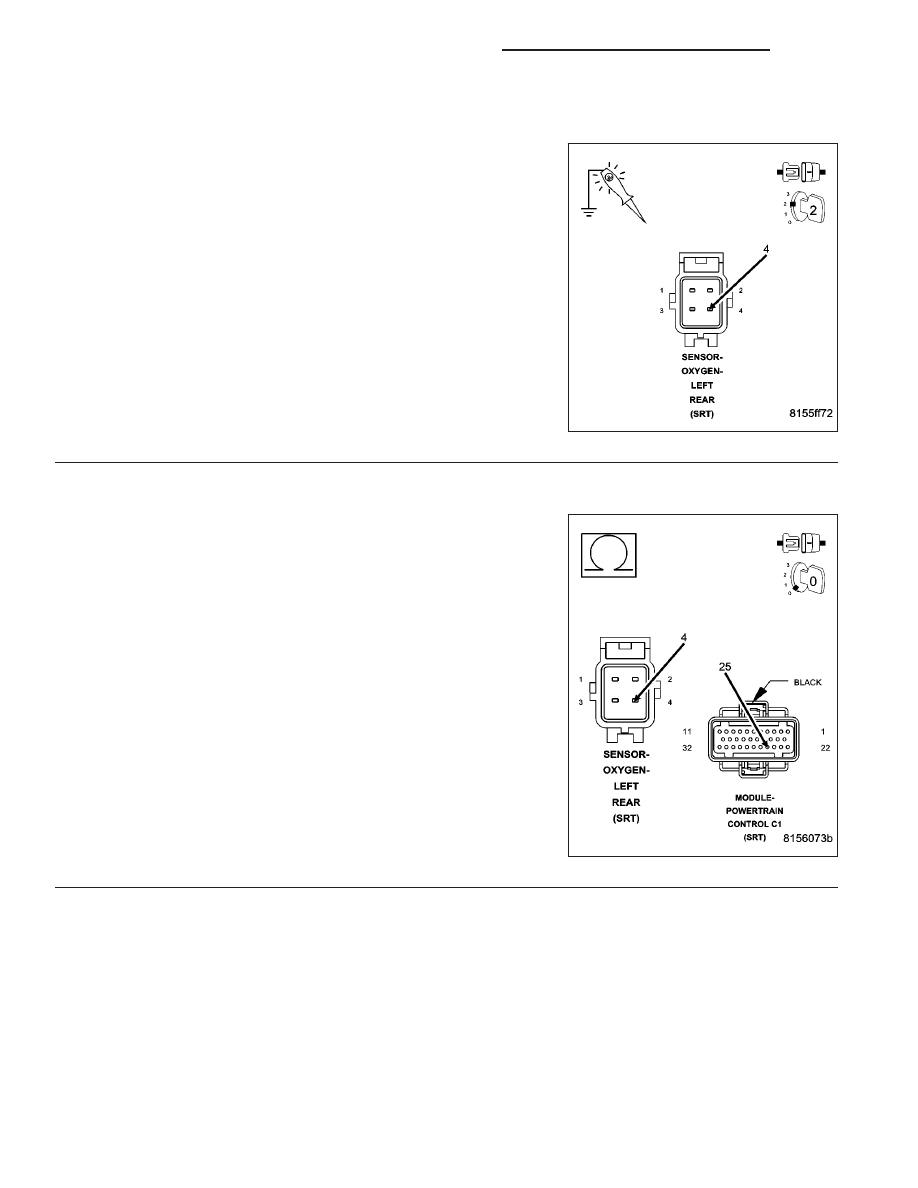

3.

(K141) O2 SENSOR 1/2 SIGNAL CIRCUIT SHORTED TO VOLTAGE

Turn the ignition off.

Disconnect the PCM harness connectors.

Ignition on, engine not running.

Using a 12-volt test light connected to ground, probe the (K141) O2
Sensor 1/2 Signal circuit at the 1/2 O2 Sensor harness connector.

Does the test light illuminate brightly?

Yes

>> Repair the short to voltage in the (K141) O2 Sensor 1/2

Signal circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Go To 4

4.

(K141) O2 SENSOR 1/2 SIGNAL CIRCUIT OPEN

Turn the ignition off.

Measure the resistance of the (K141) O2 Sensor 1/2 Signal circuit
from the 1/2 O2 Sensor harness connector to the PCM harness con-
nector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 5

No

>> Repair the open in the (K141) O2 Sensor 1/2 Signal cir-

cuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

9 - 1596

ENGINE - ELECTRICAL DIAGNOSTICS - SRT-10

DR/DH

P0138-O2 SENSOR 1/2 CIRCUIT HIGH (CONTINUED)

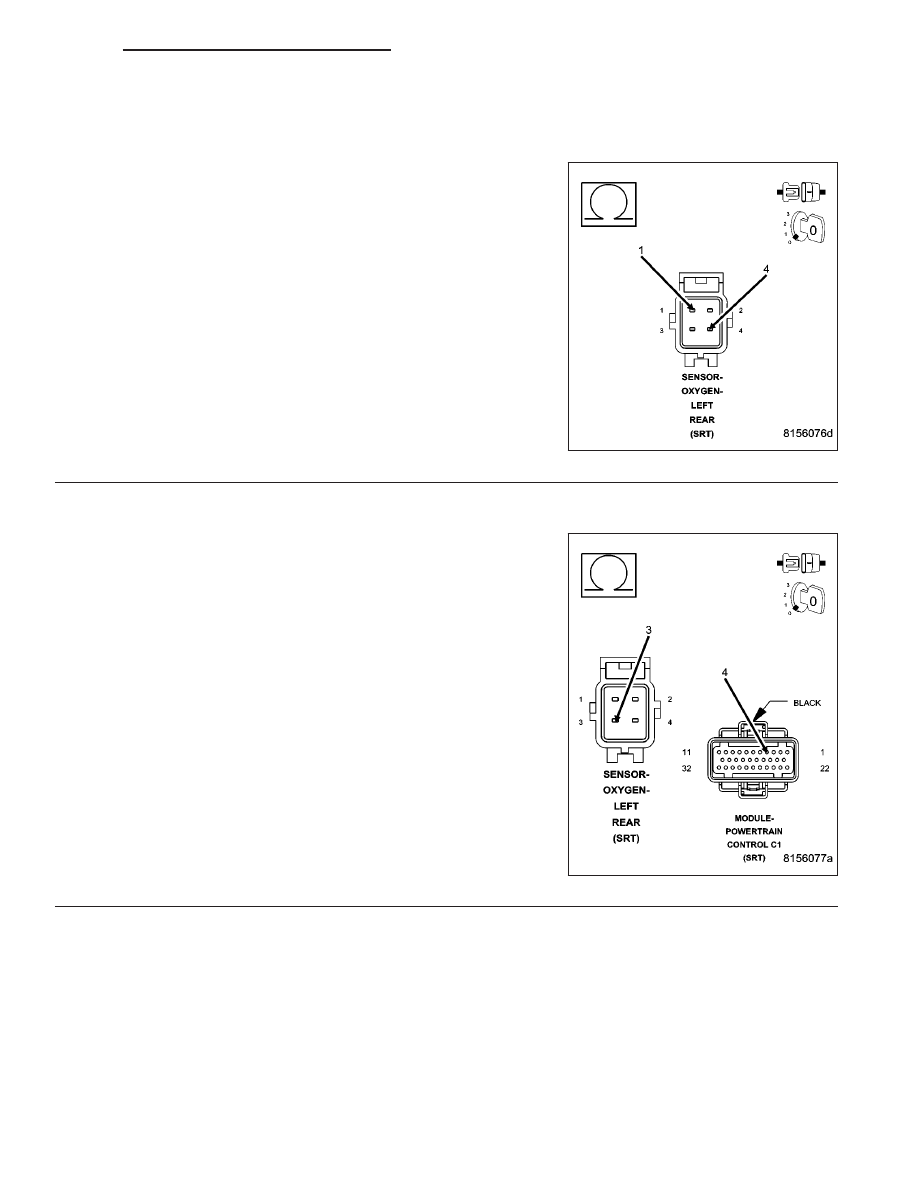

5.

(K141) O2 SENSOR 1/2 SIGNAL CIRCUIT SHORTED TO THE (K344) O2 HEATER RELAY OUTPUT CIRCU
IT

Measure the resistance between the (K141) O2 Sensor 1/2 Signal cir-
cuit and the (K344) O2 Heater Relay Output circuit at the O2 Sensor
harness connector.

Is the resistance below 100 ohms?

Yes

>> Repair the short between the (K141) O2 Sensor 1/2 Signal

circuit and the (K344) O2 Heater Relay Output circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Go To 6

6.

(K900) SENSOR GROUND CIRCUIT OPEN

Measure the resistance of the (K900) Sensor ground circuit from the
1/2 O2 Sensor harness connector to the PCM harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 7

No

>> Repair the open in the (K900) Sensor ground circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

DR/DH

ENGINE - ELECTRICAL DIAGNOSTICS - SRT-10

9 - 1597
